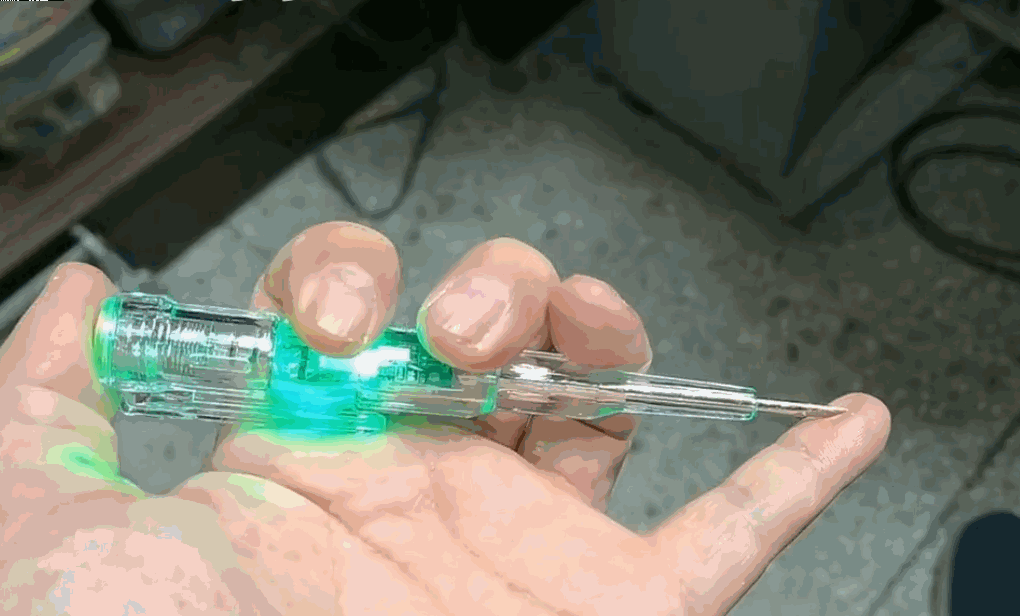

这是一款在网络上销售的电子验电笔。它可以检测电路的通断，比如这里使用手短接验电笔头与后面的金属笔帽，内部的绿色 LED 便会点亮。 使用它触碰插座里面的 220V 交流电火线，验电笔内部的红色和绿色 LED 会同时点亮。 相比于传统的氖泡验电笔，这款验电笔内部有一块小的电路。
▲ 图1.1.1 验电笔的操作拆开之后， 可以看到它包括有电路、 三节纽扣电池、金属弹簧和金属帽构成。 内部是一个双面PCB电路板。 电路板的一段连接验电笔金属杆， 电路板另外一端连接电池两端。 下面让我们分析一下它内部的电路原理。

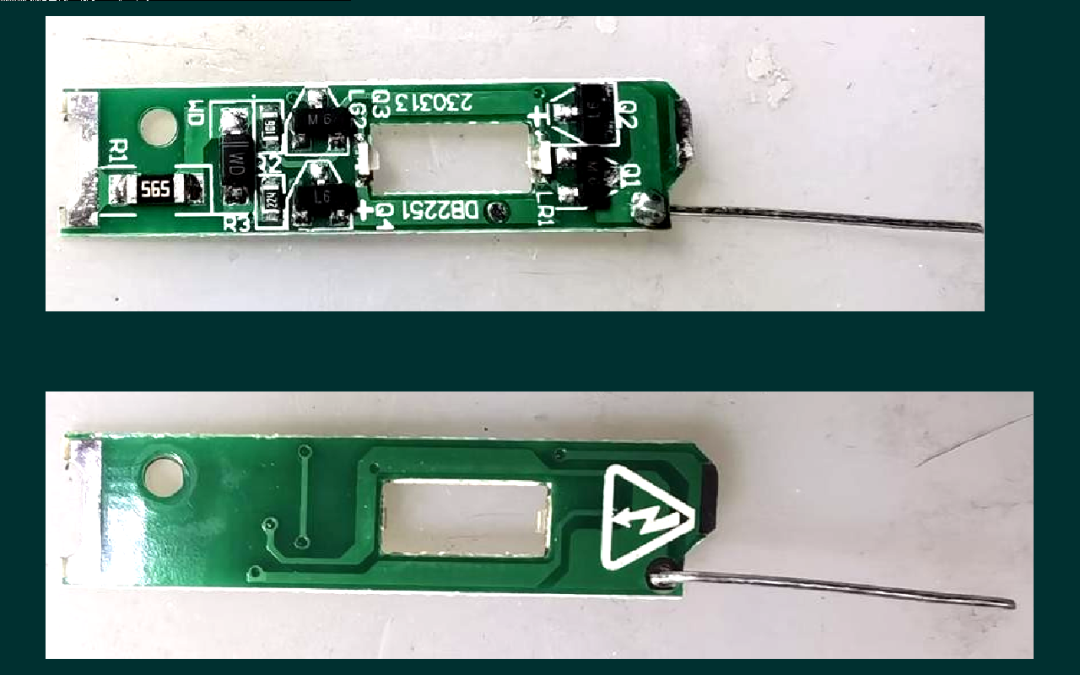

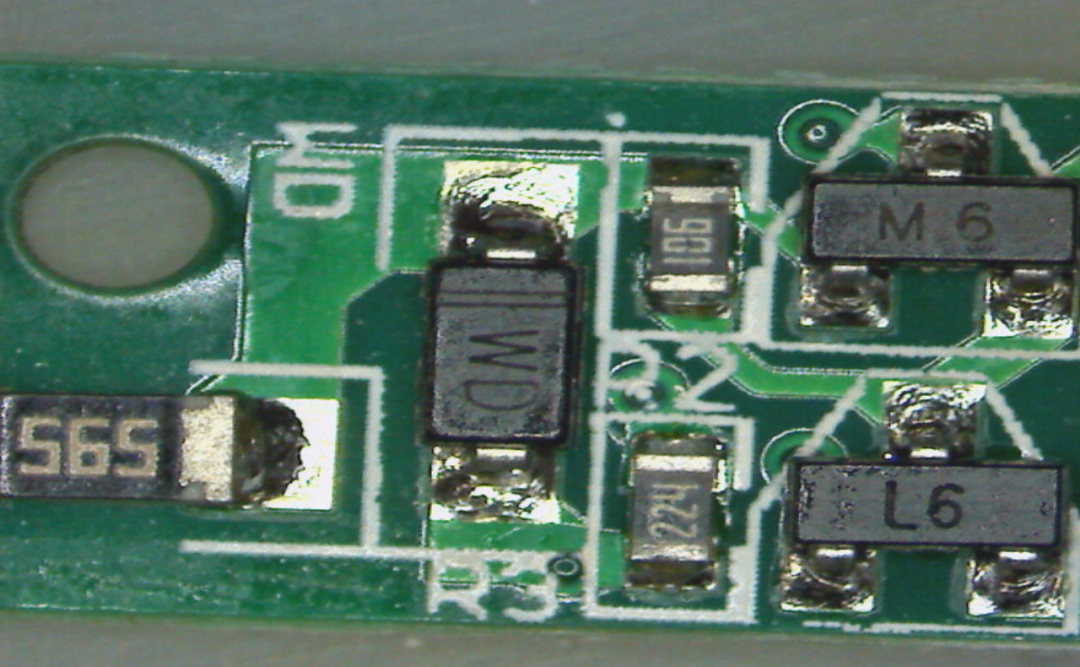

▲ 图1.2 验电笔内部电路板的正面和反面这是内部电路板的正面， 可以看到其中有四个 SOT32封装的三极管， 两个发光二极管， 一个稳压二极管以及三个电阻。 反面没有电路。 这是电路板正反面， 方便面绘制其中的电路。 左边的两个三极管和红色的发光二极管， 是用于显示高压交流电的只是电路。 其中 M6 是 PNP 三极管， L6 是NPN 三极管。它们构成达林顿电流放大电路。 右边的两个三极管也是构成达林顿电流放大电路。 此外还有一个稳压二极管， 通过 560k 欧姆的电阻构成了验电笔的检测极。

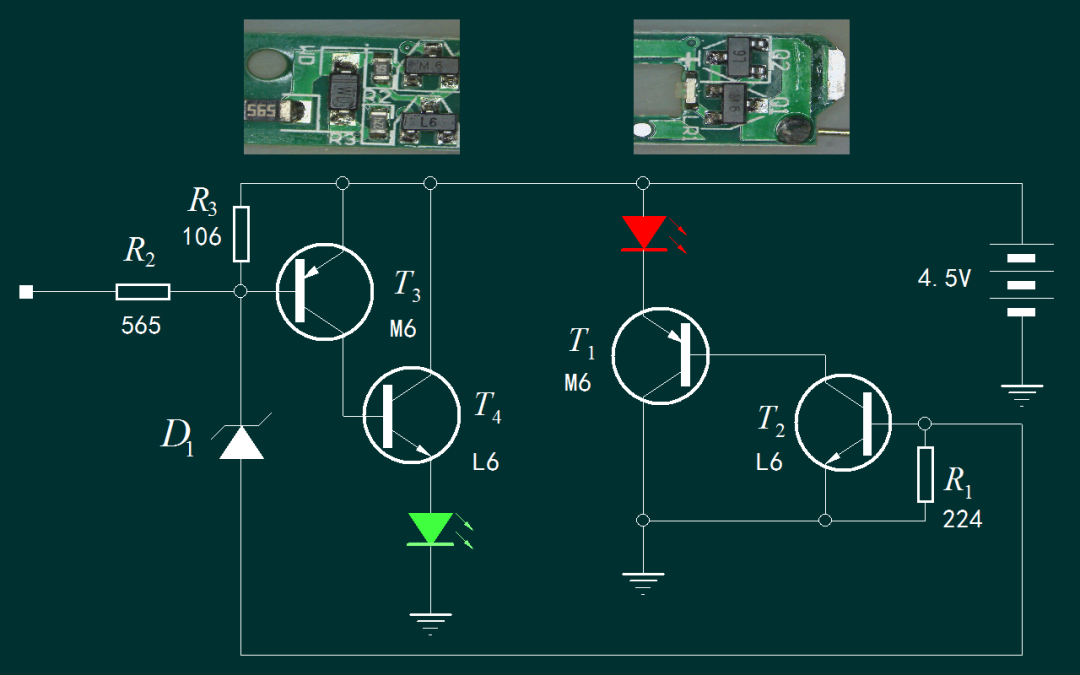

这是根据验电笔内部的电路绘制的电路图， 它可以分为左右两部分， 分别用于检测电路的通断以及高压交流电。 一般情况下， 如果手触碰验电笔帽对应的电路地线和验电笔头， 相当于将R2左端通过一个电阻接地。 这样就会给 T3 提供一个基极偏置电流。 这个电流通过 T3, T4 进行电流放大之后， 点亮绿色的 LED。

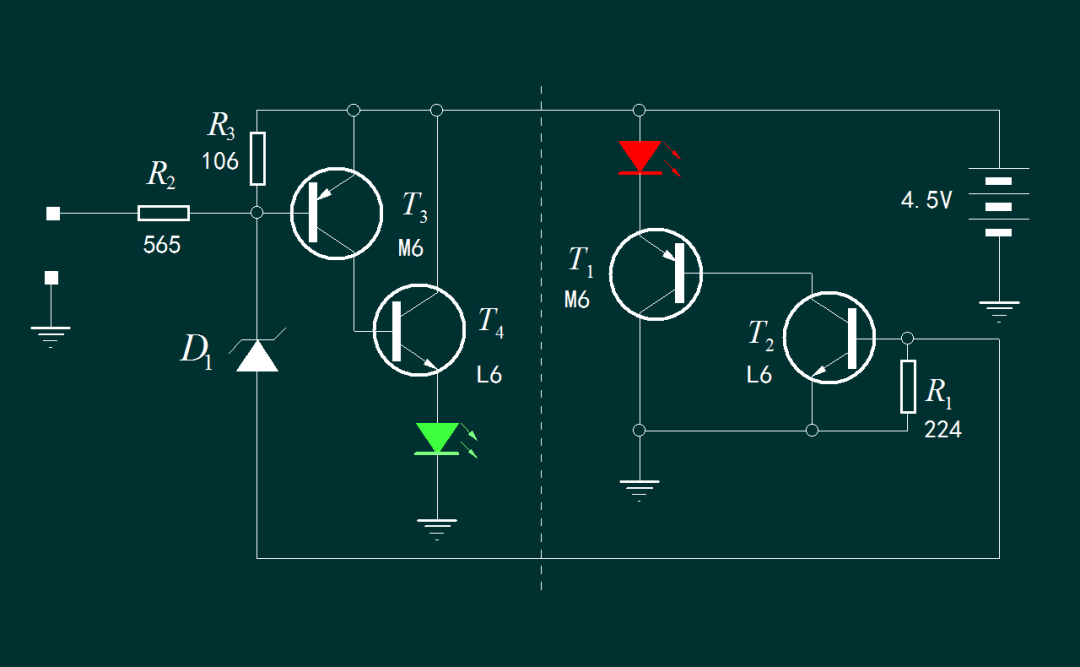

▲ 图1.1 验电笔内部的电路图
对于右边电路， 如果外部有高压交流电， 当它电压超过稳压二极管的击穿电压之后， 便给 T2 提供微弱的基极电流。 这个电流经过 T1，T2 放大之后， 便可以点亮红色LED。 注意， 这里只在 外部高压电正半周点亮 红色 LED， 所以 它的亮度较弱。 另外， 触碰交流电的时候， 绿色的LED 也会点亮。
本文对于一款电子验电笔内部的电路进行了分析。 它使用三节纽扣电池供电， 可以检测高压交流电， 也可以检测电路的通断。
▲ 图2.1 验电笔操作
