阿昆拆解用来康复治疗的大健康设备-预适应气压训练器-里面还有气泵

原创 阿昆谈DFM 2024-04-27 00:40
免费门票：WAIC世界人工智能大会-Arm专场 学高精度测量技术，抢华为/小米/雷柏等好礼

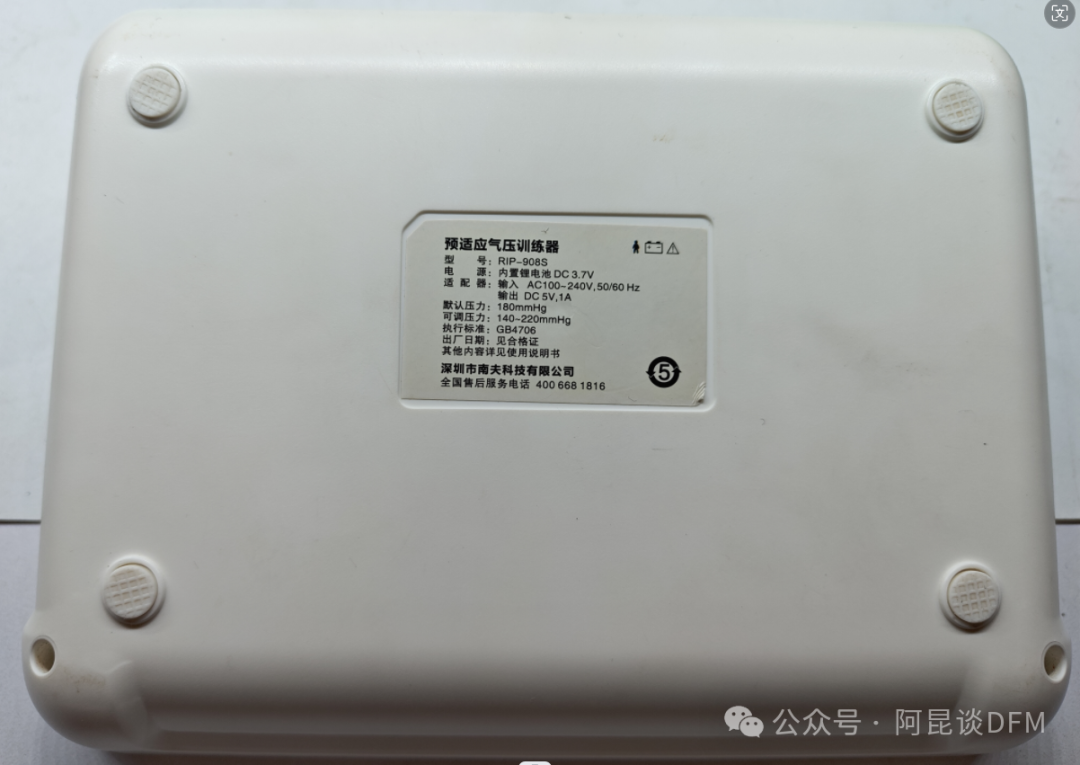

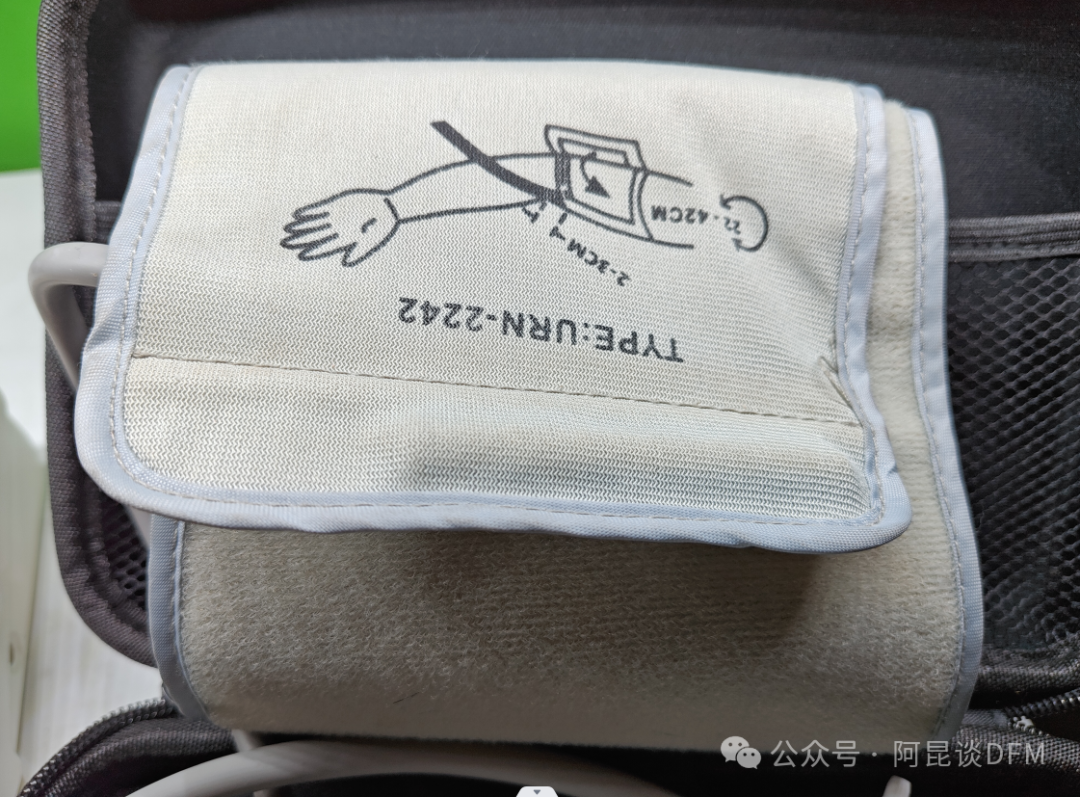

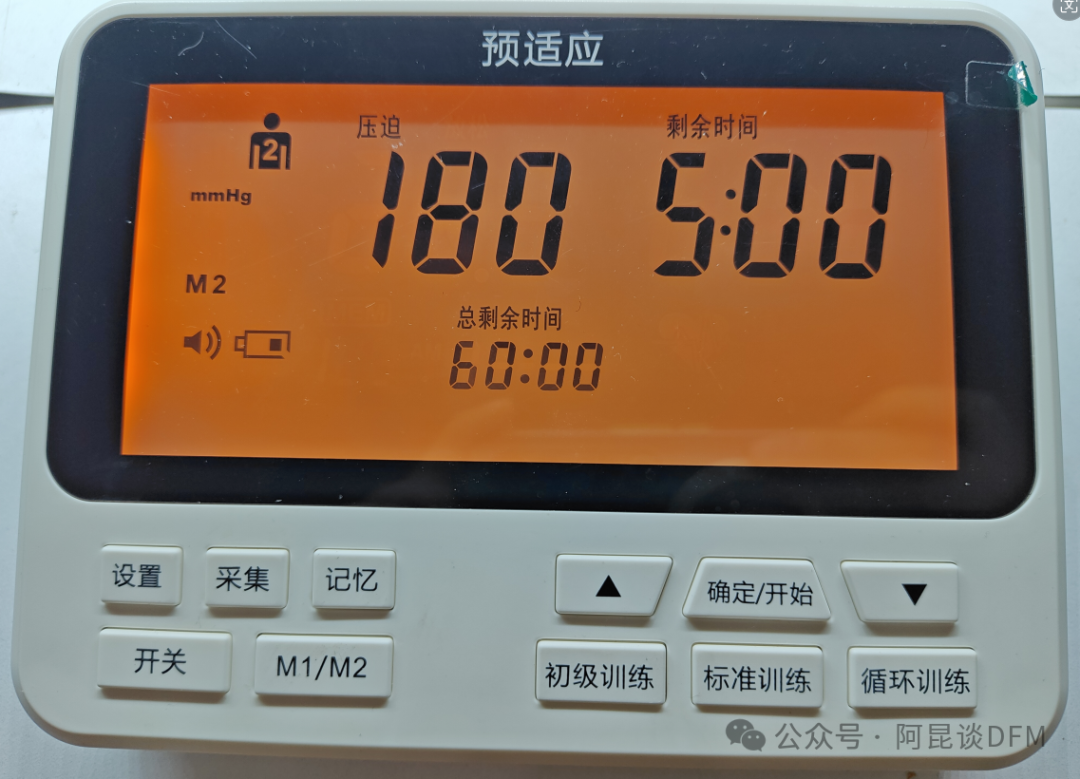

     今天拆解一个类似血压计的产品叫-预适应气压训练器

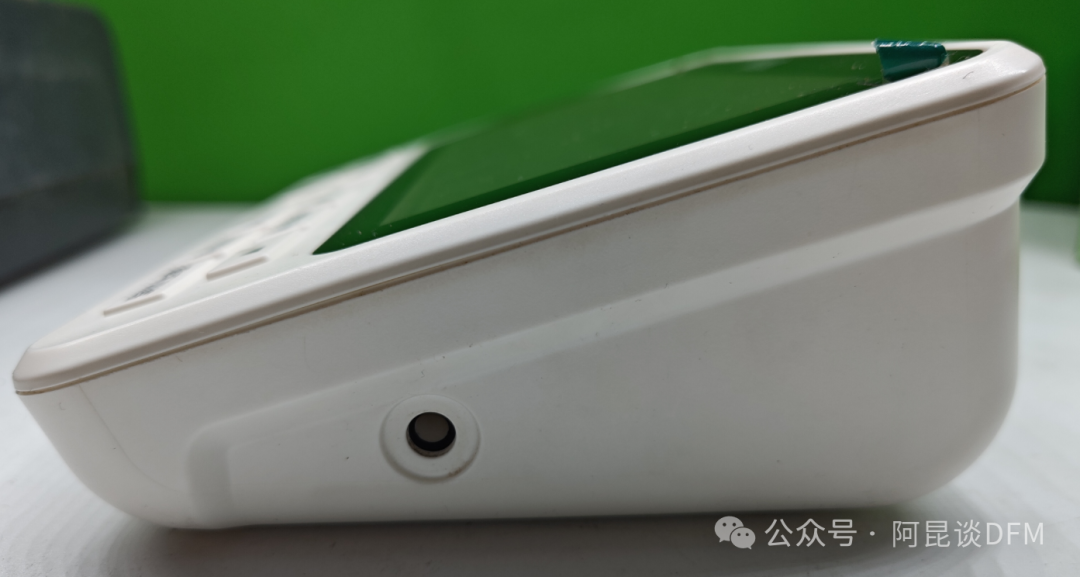

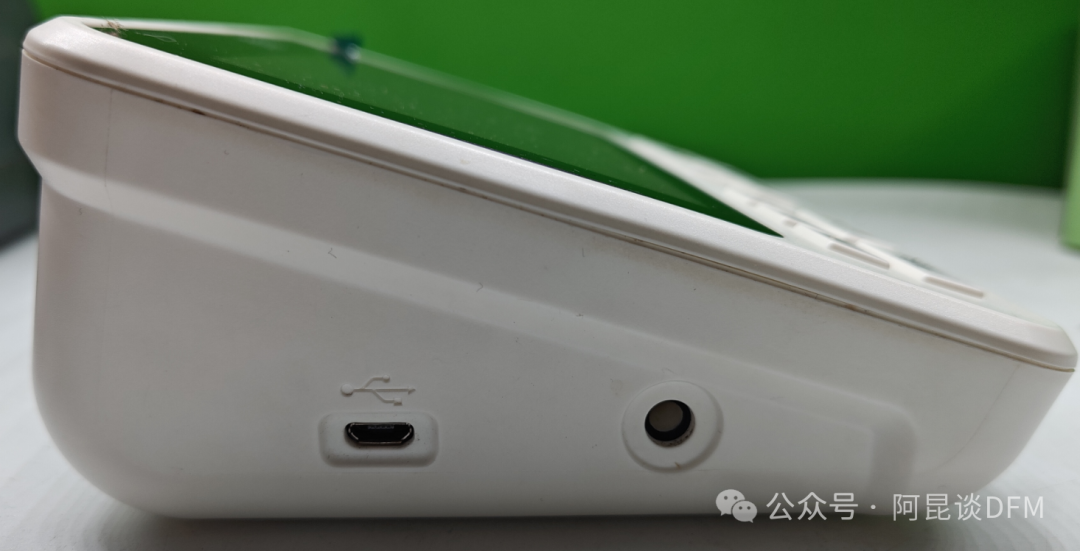

充电口，和两边各一个打气口，可以2个人使用。

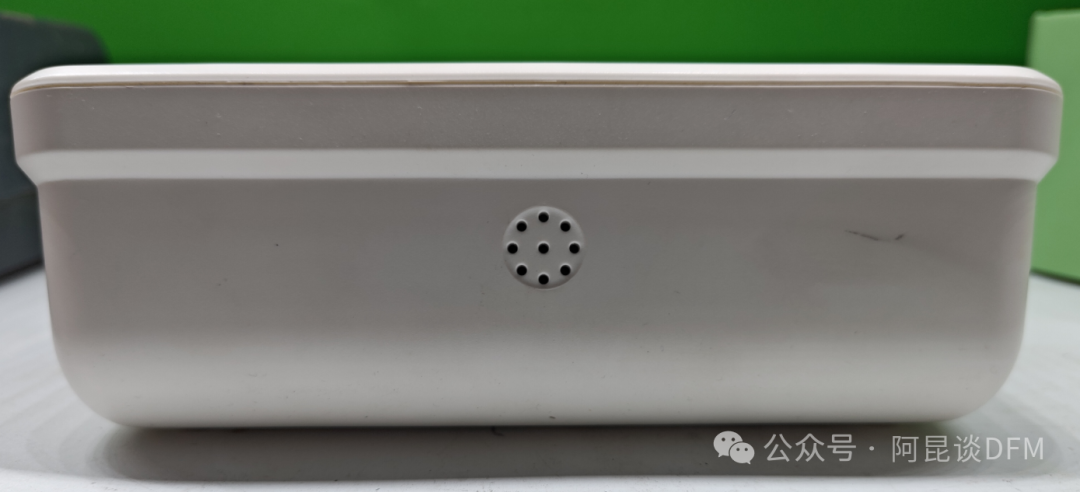

后面是一个扬声器

特意去网上查了一下类似这种设备，还挺贵

大概知道这个设备的作用了，接下来拆开看下

话说，这外壳可真是难拆，虽然只有2个螺丝，把我拆的怀疑人生，我感觉 这螺丝都可以省去了，外壳采用的卡扣方式，不是一般的紧，也可能是我方法不对吧。

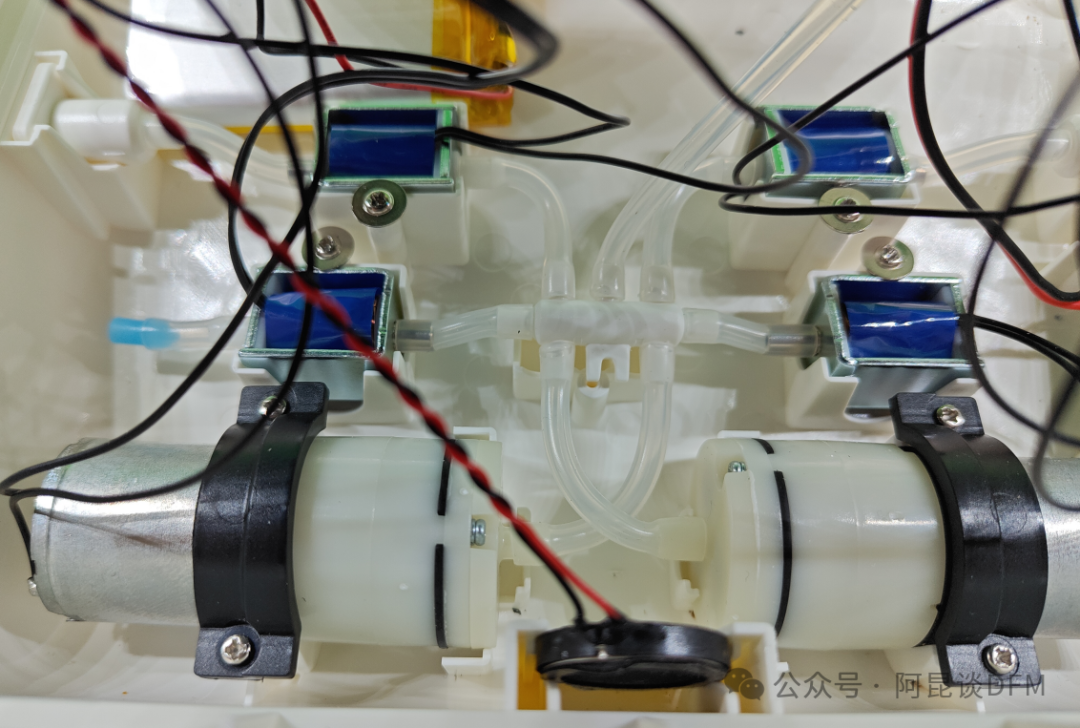

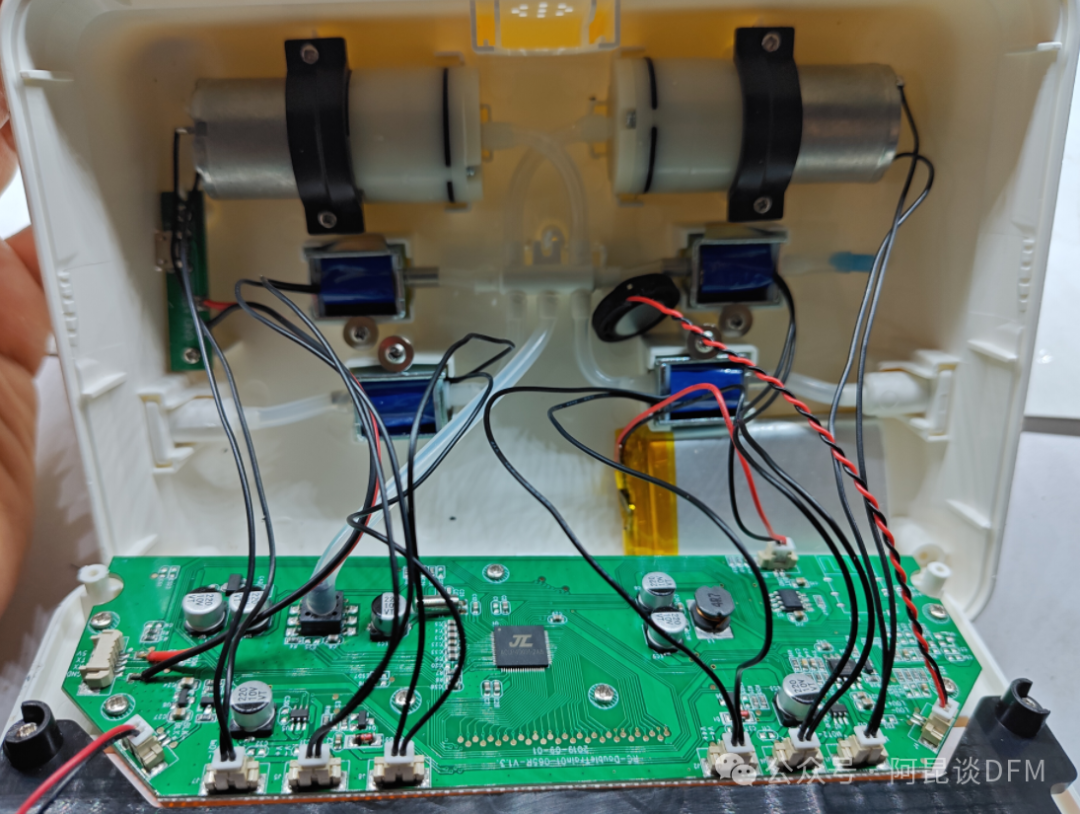

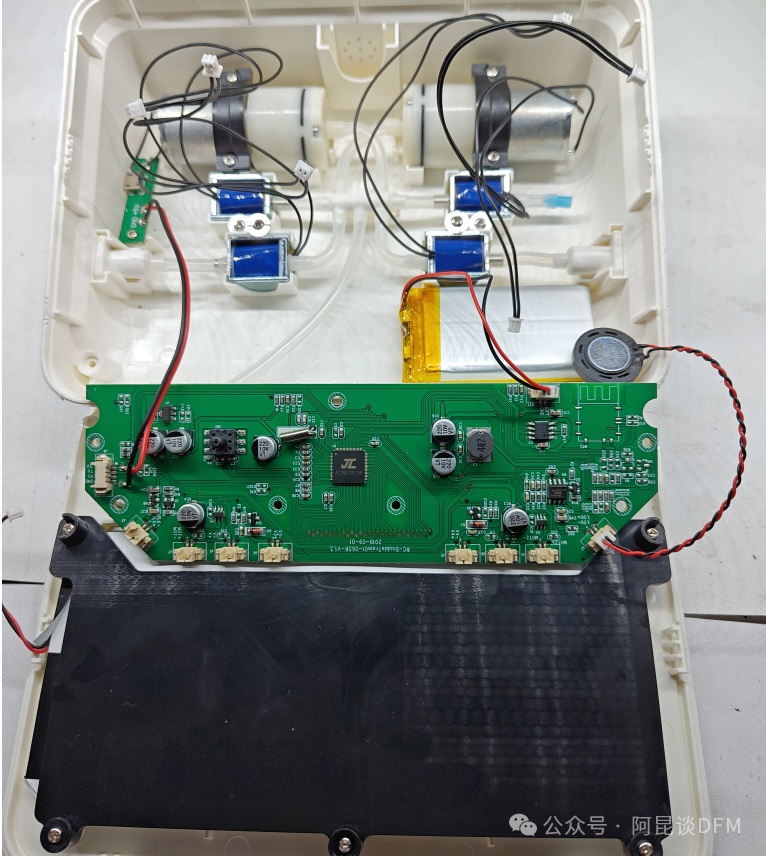

2个大气泵映入眼帘

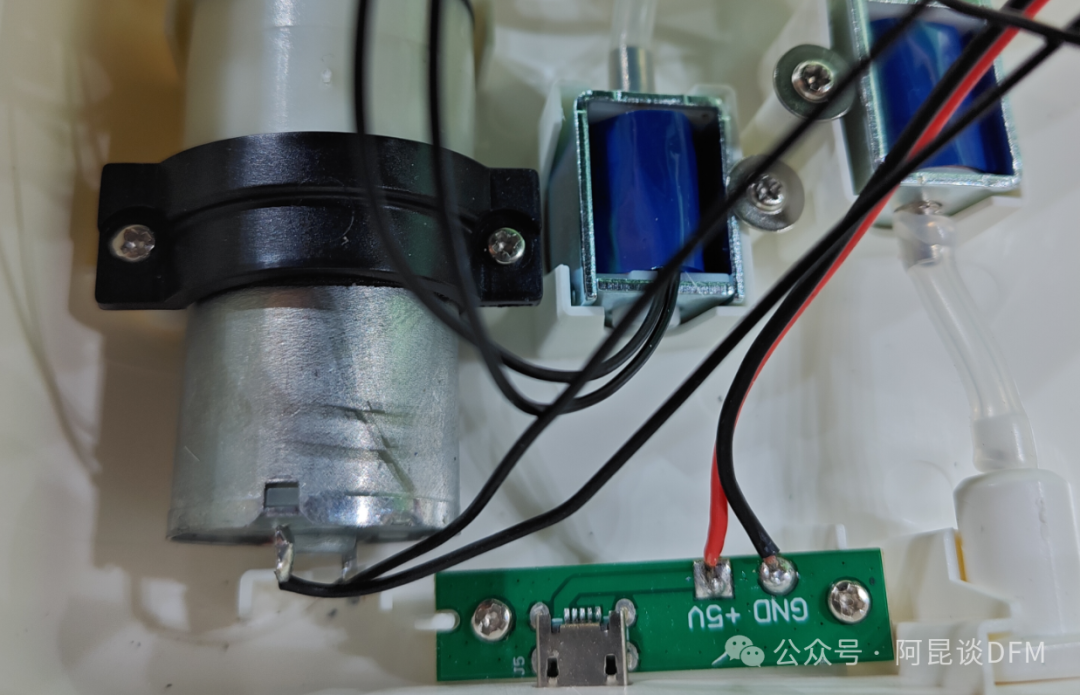

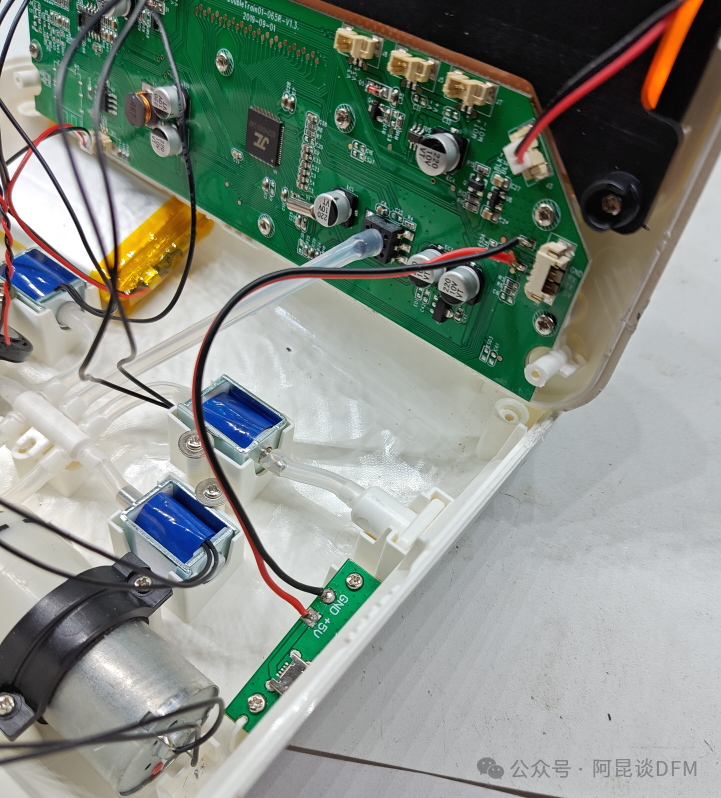

充电小板

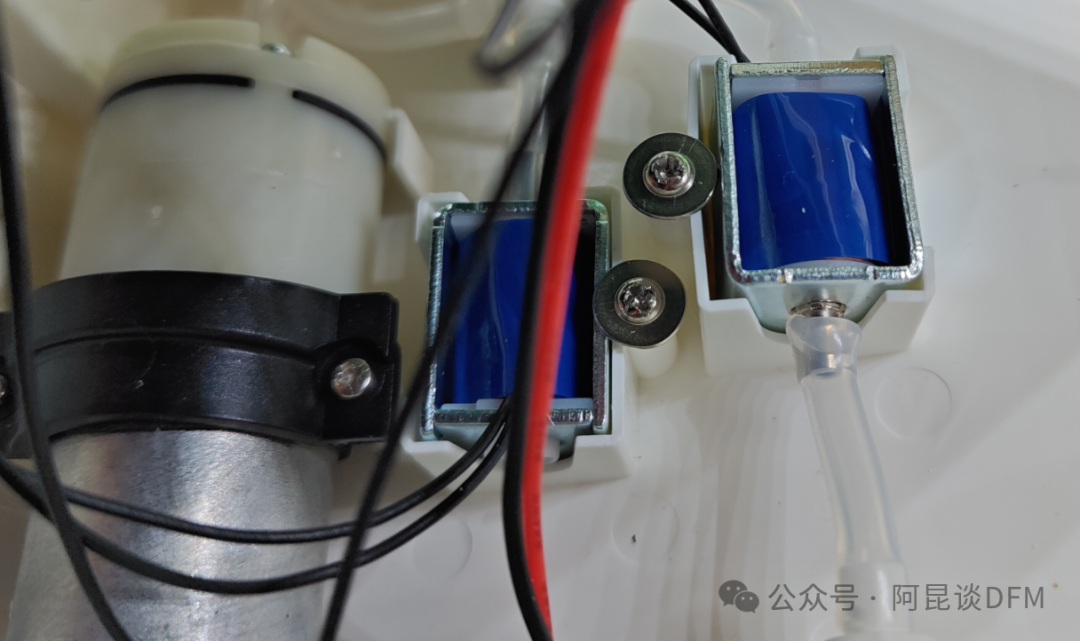

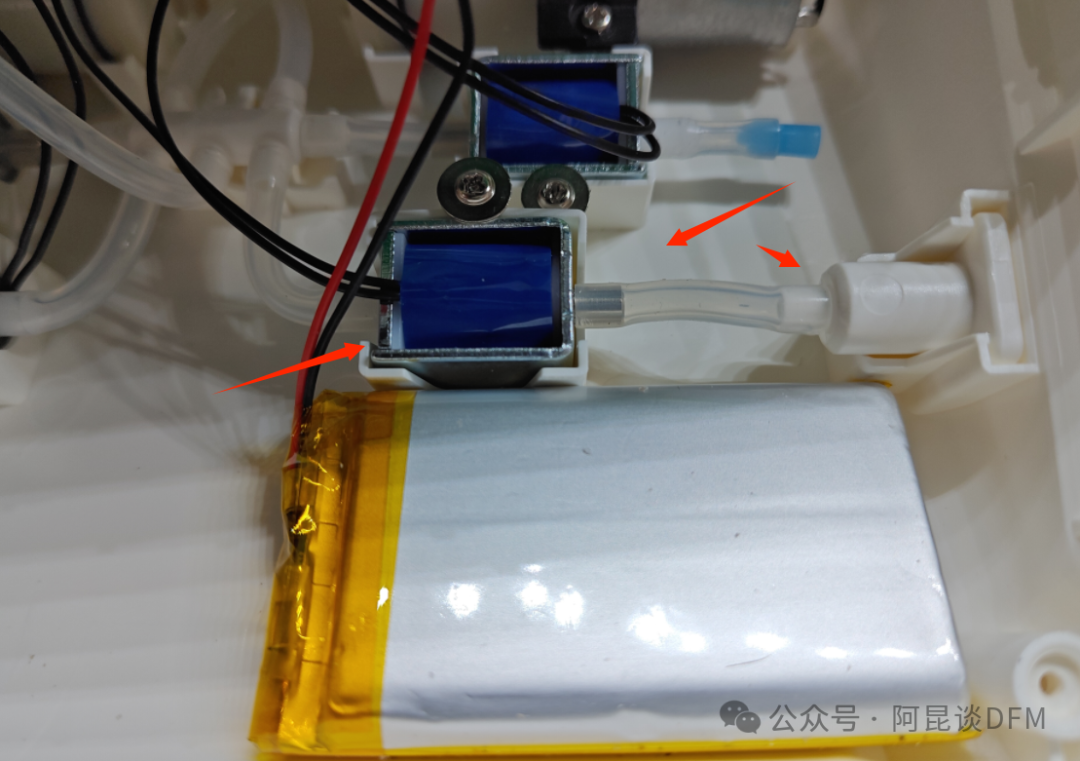

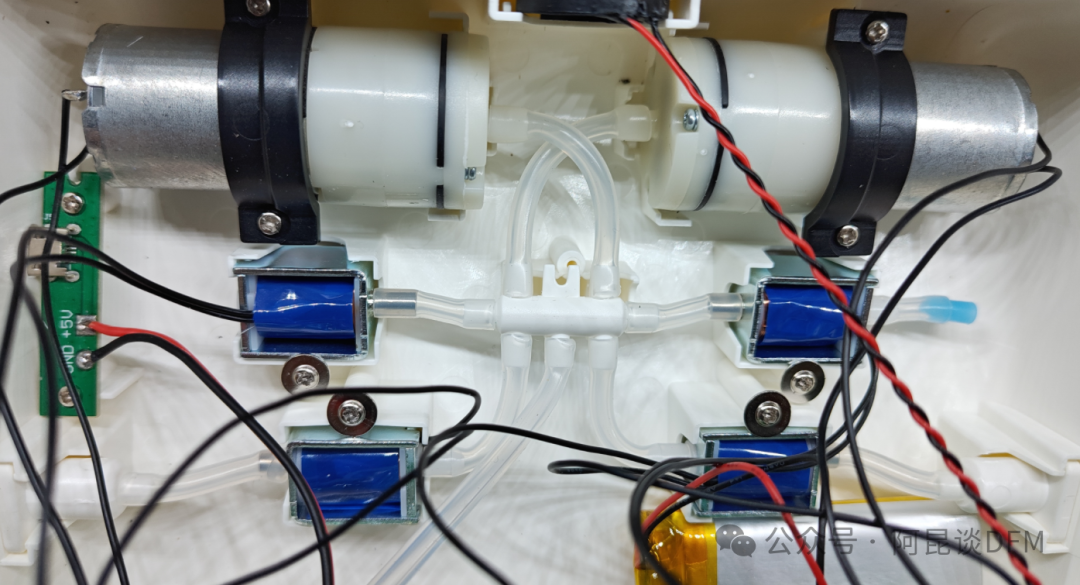

蓝色的是一个电磁阀，听说是用来控制气压的

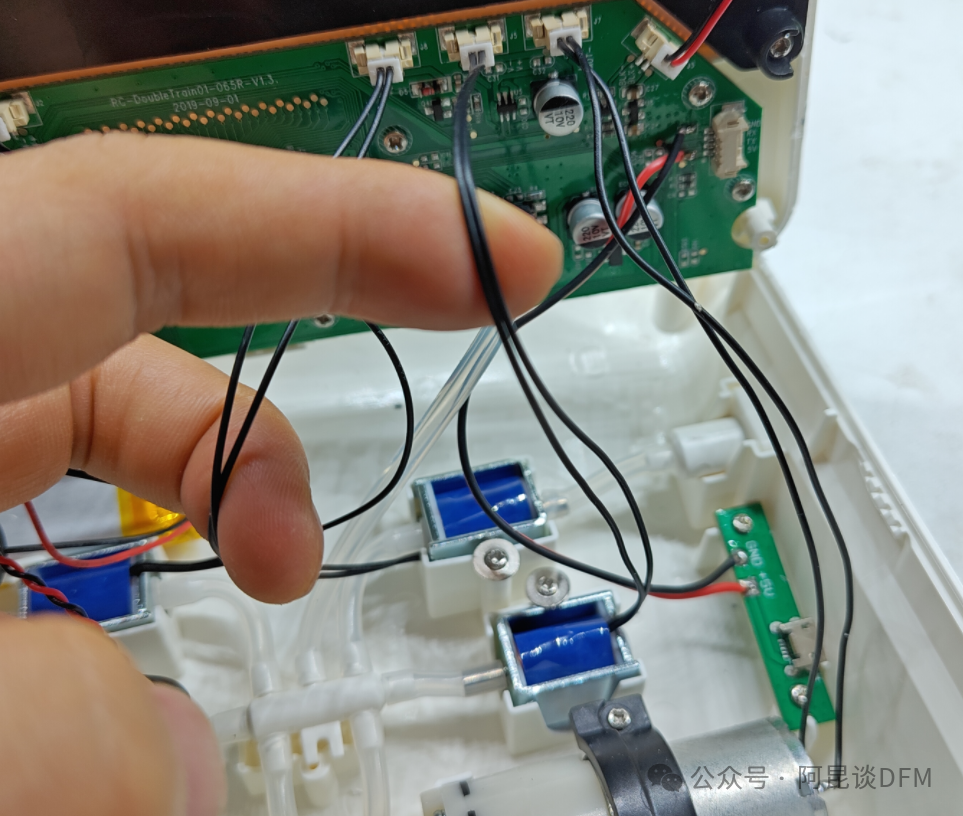

连接方式

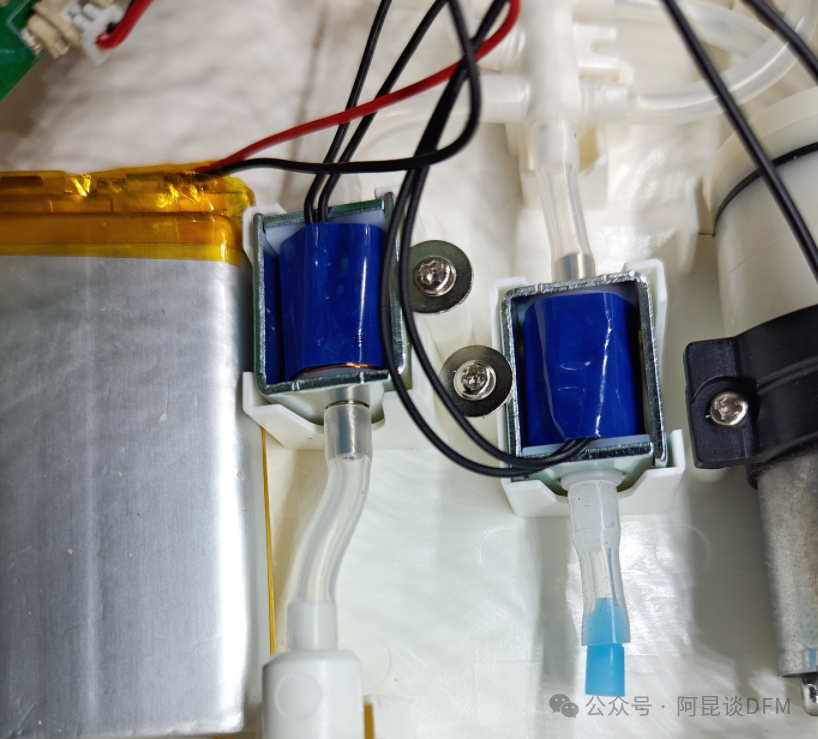

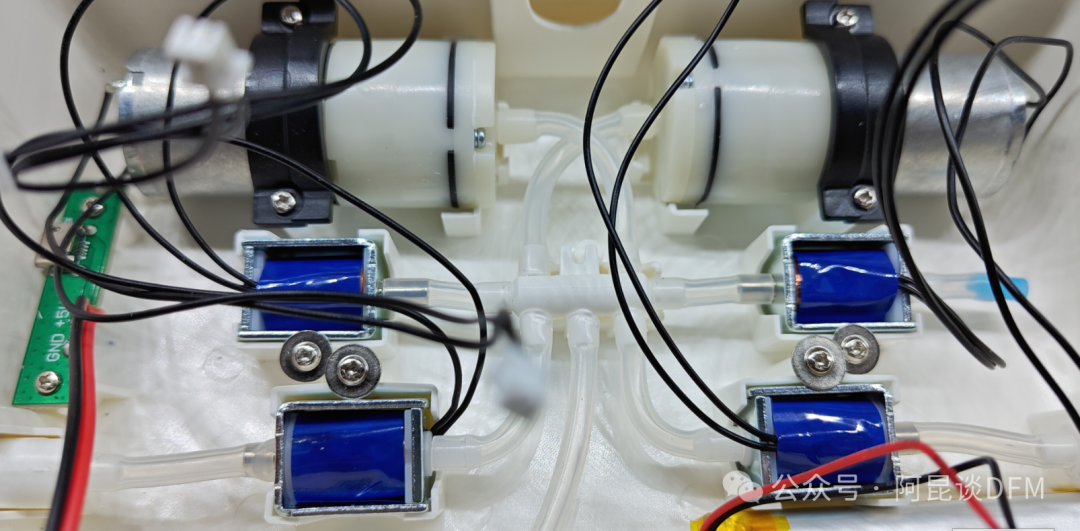

看下2路的供气管道连接方式

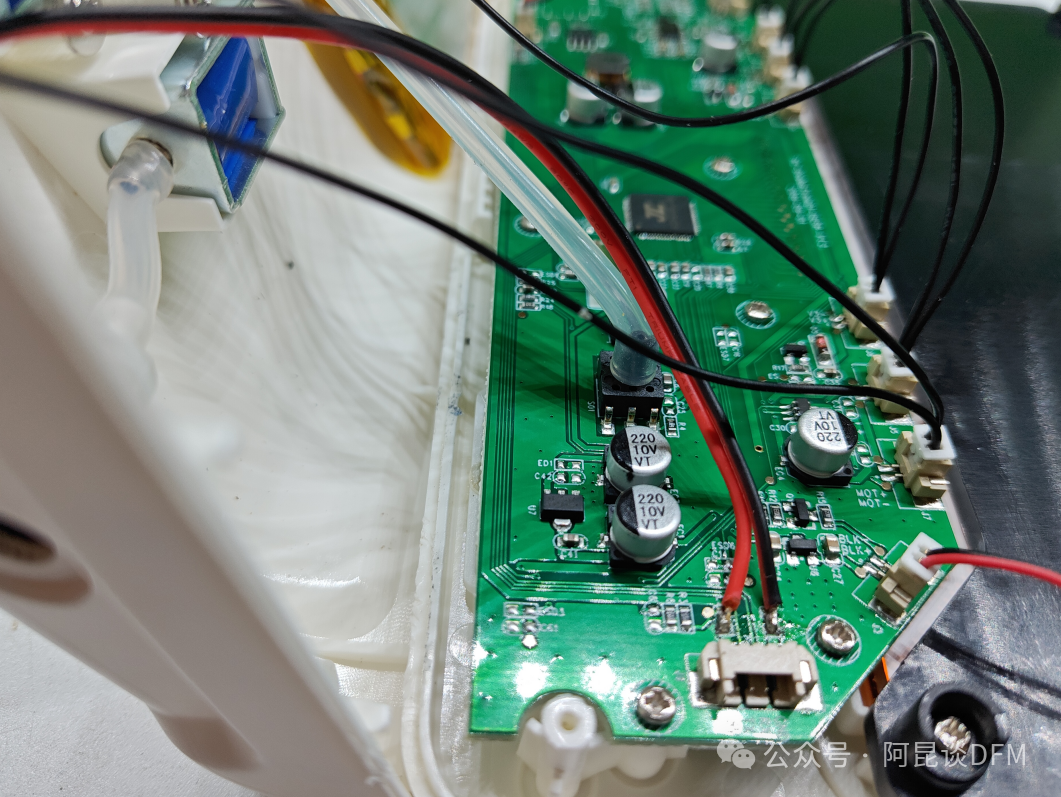

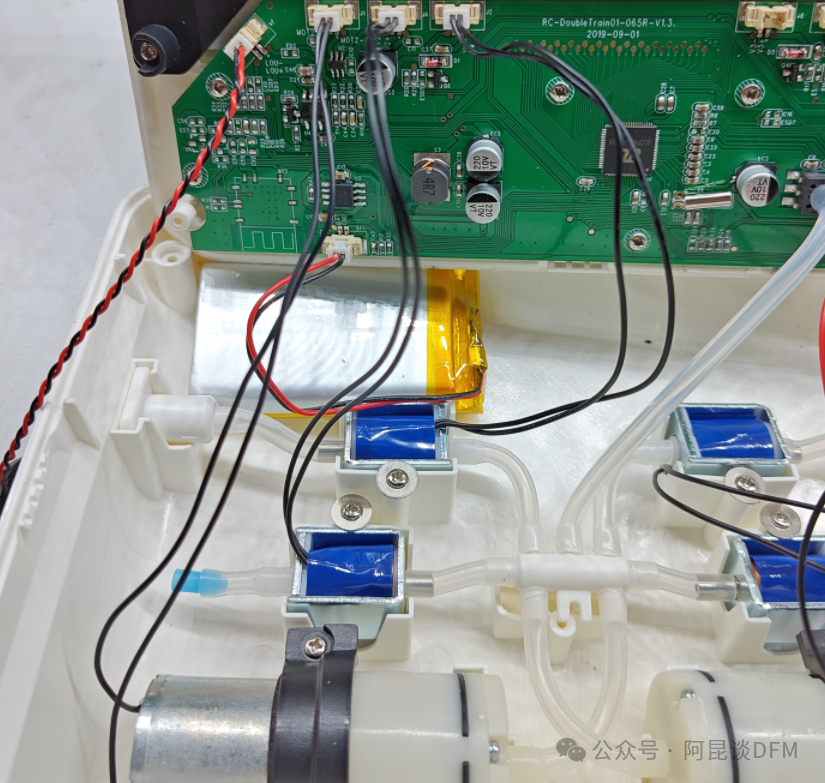

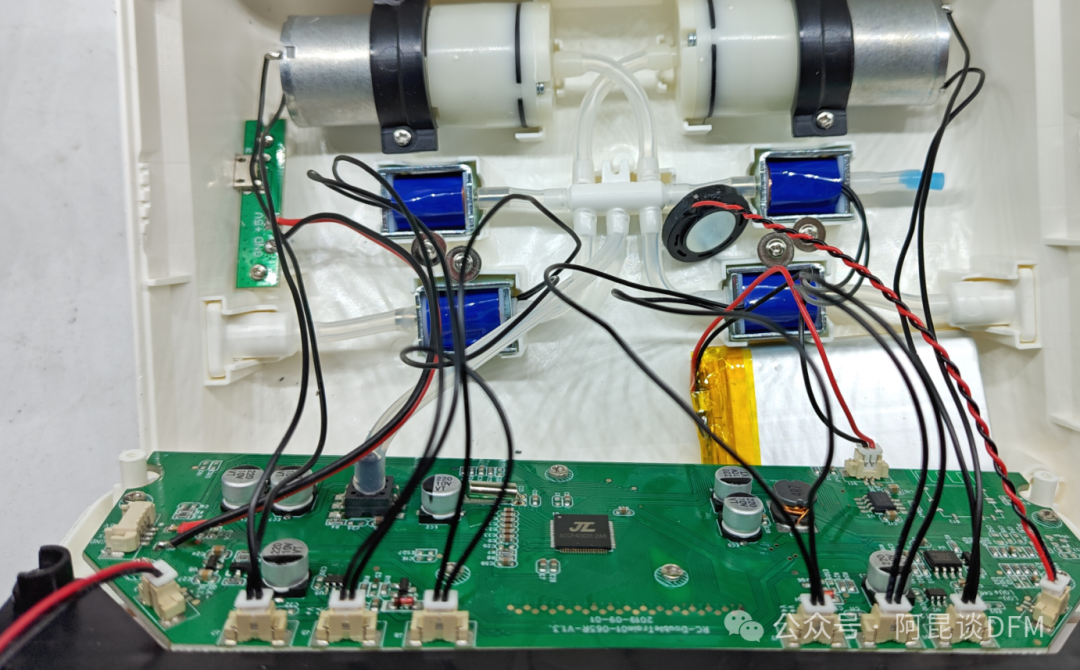

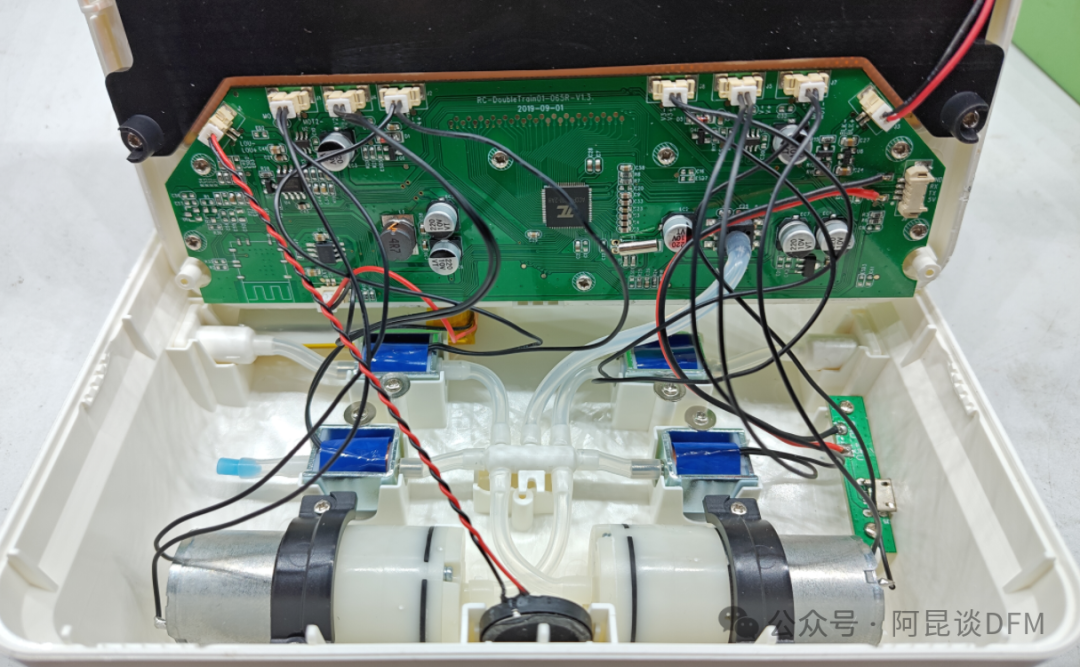

主板和气泵，供电、喇叭的连接

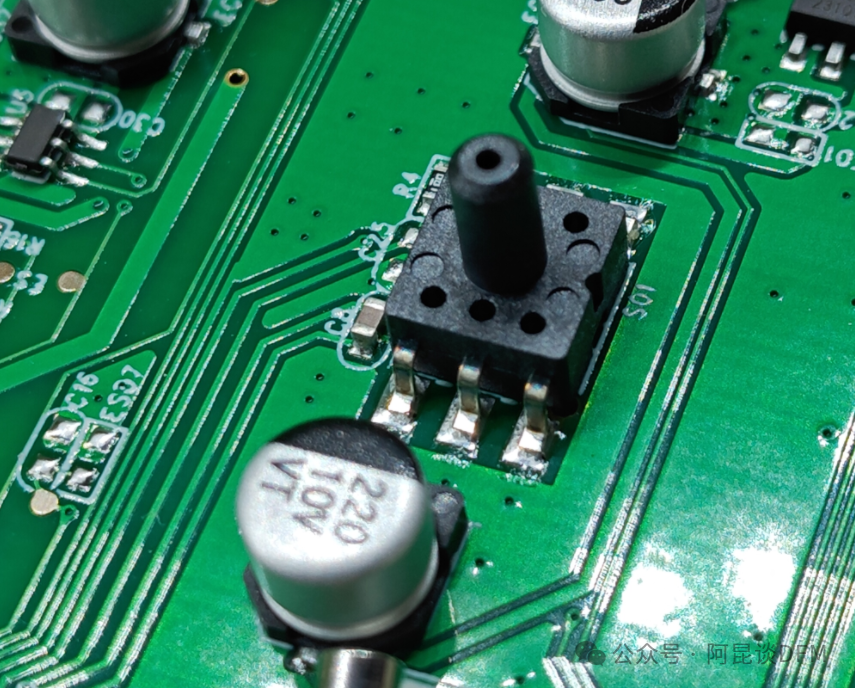

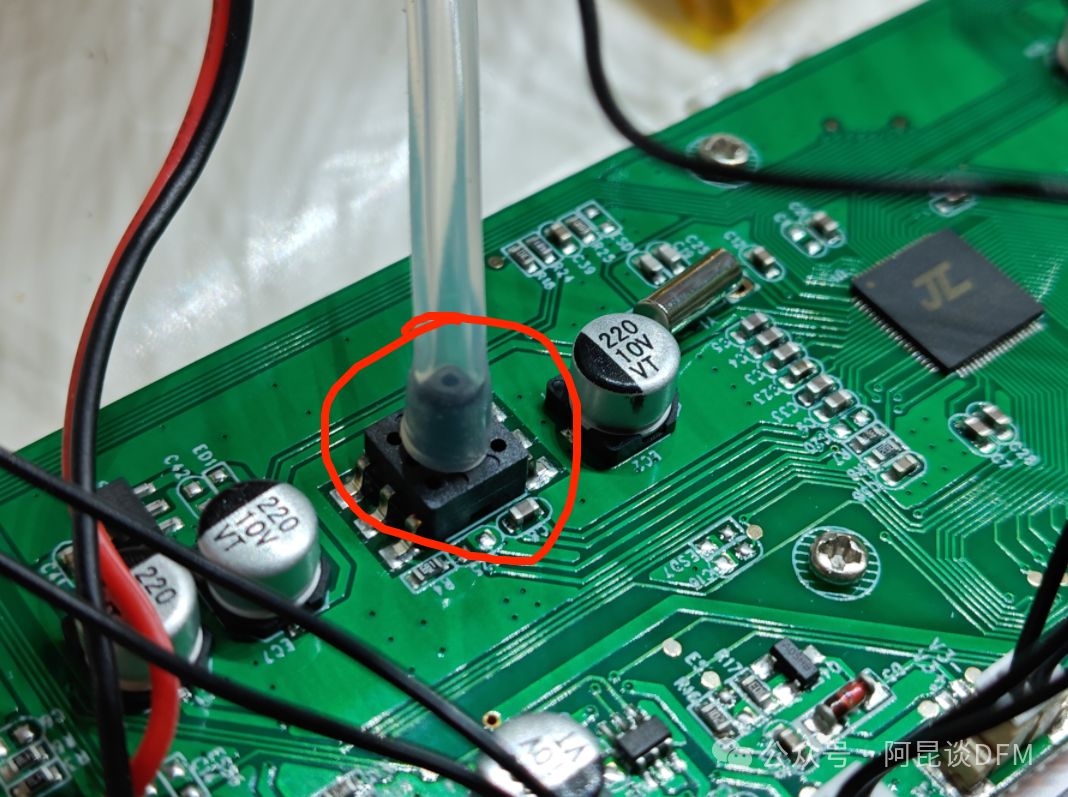

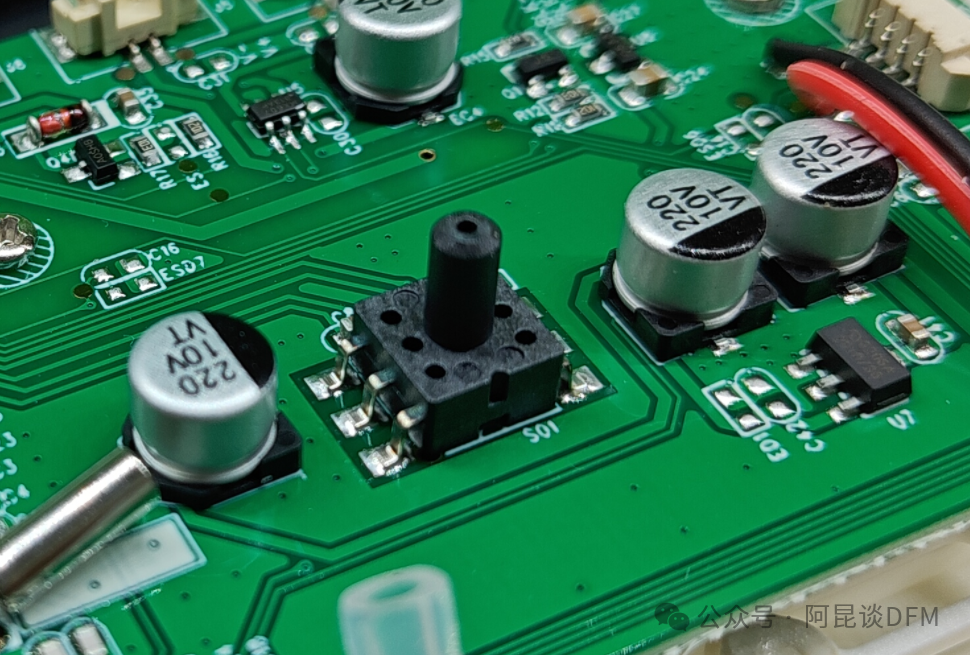

这是一个压力传感器，用来检测气压量

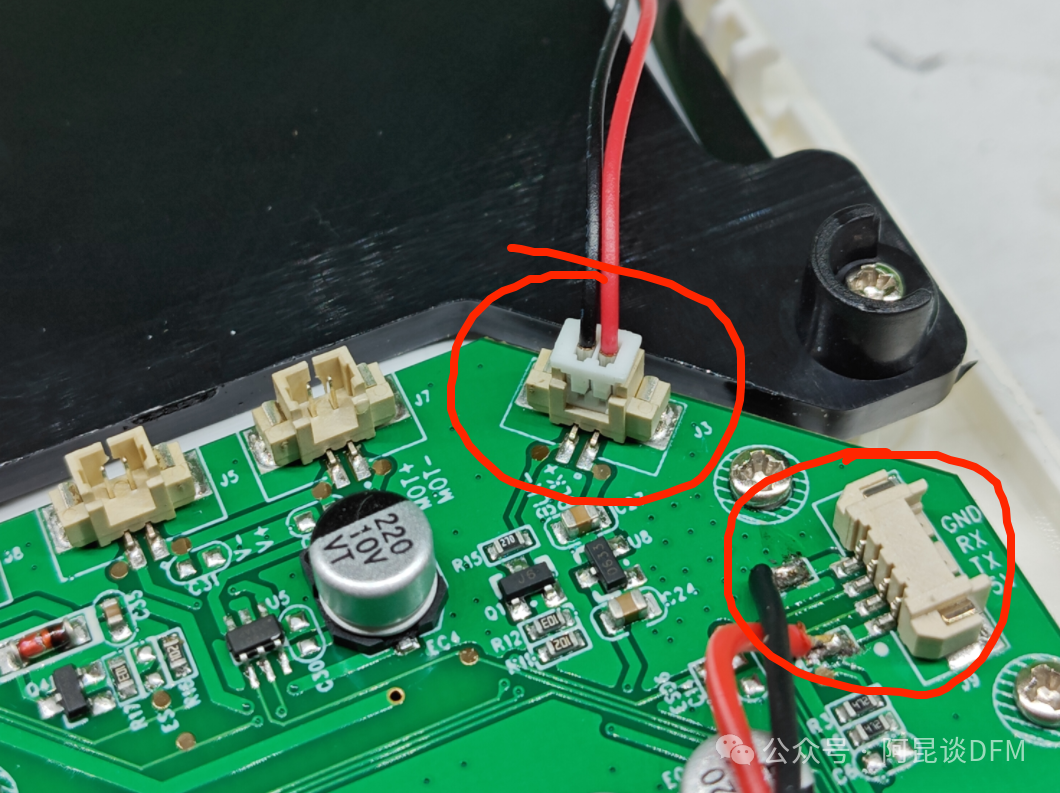

充电线还是采用焊接方式，边上的应该也是充电口，不知道为什么不打上端子插线

上面是液晶屏的背光电源

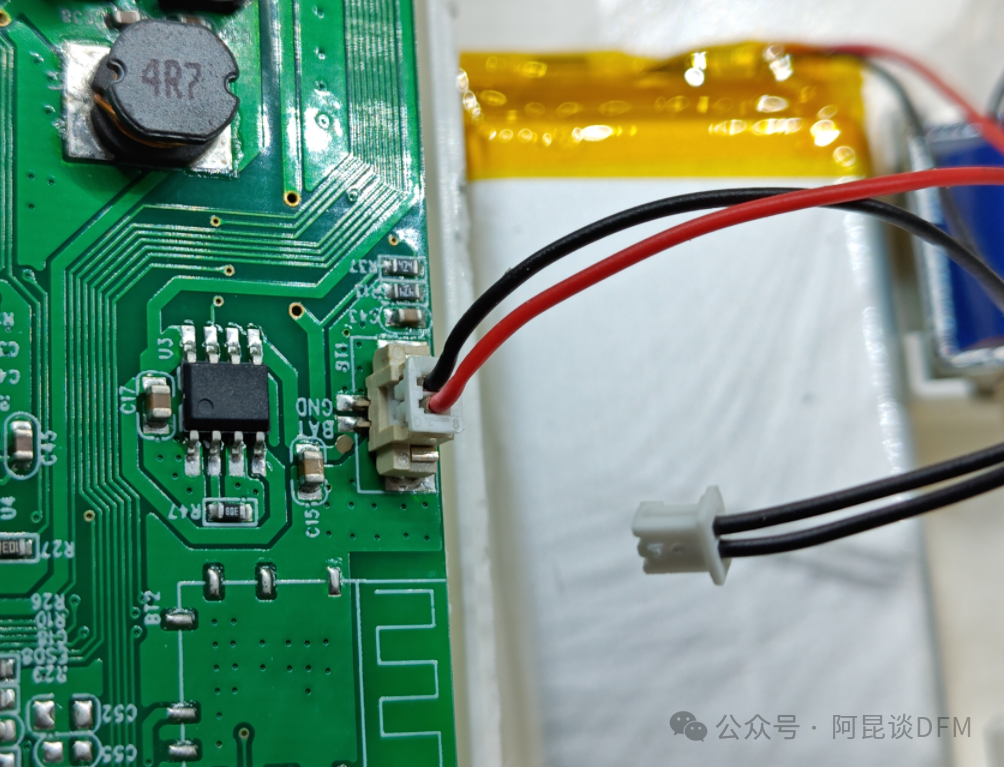

电池供电座子

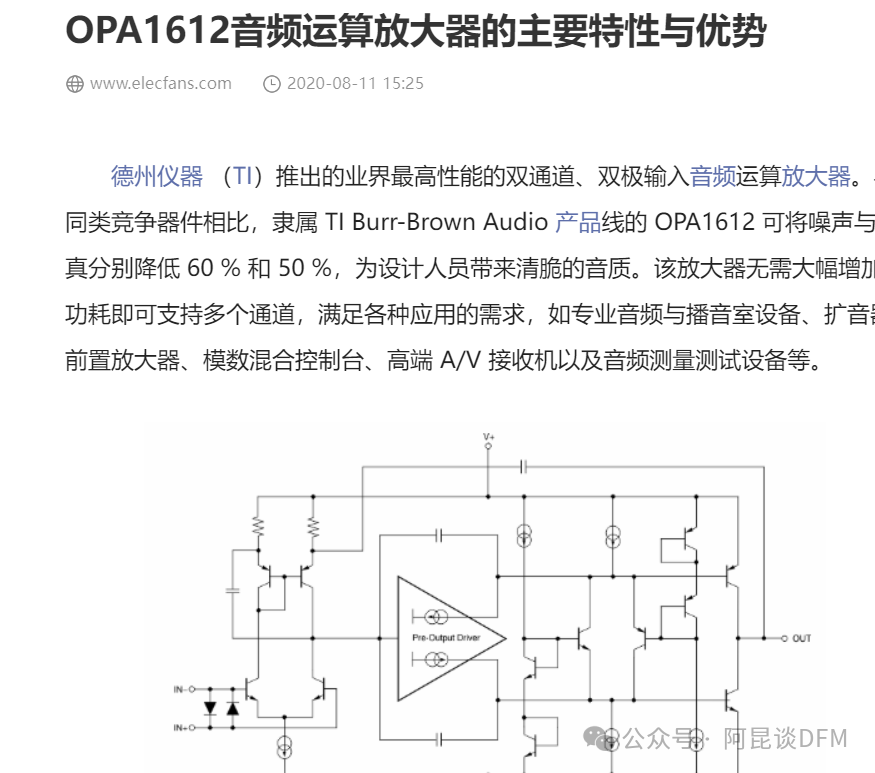

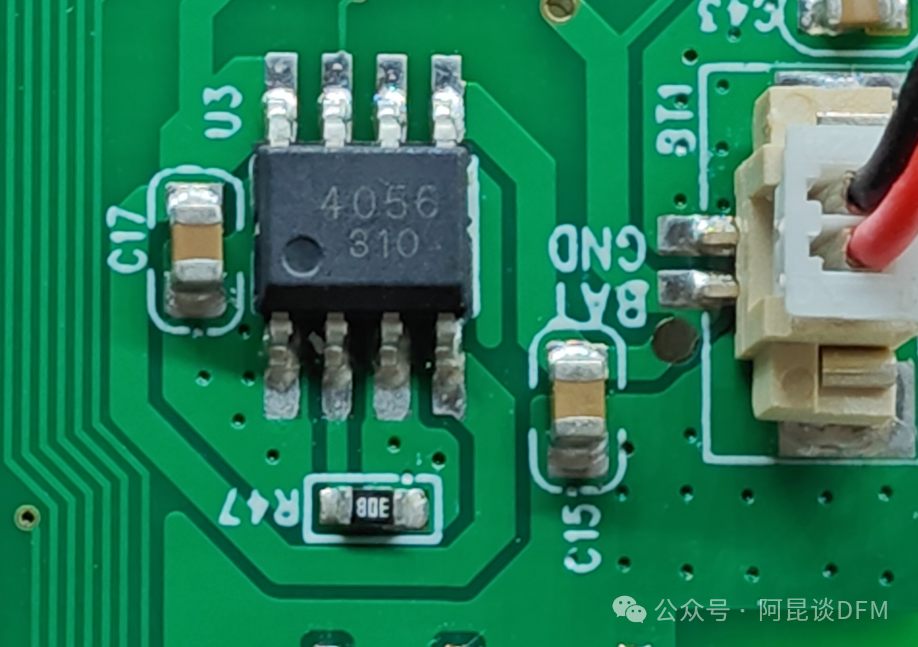

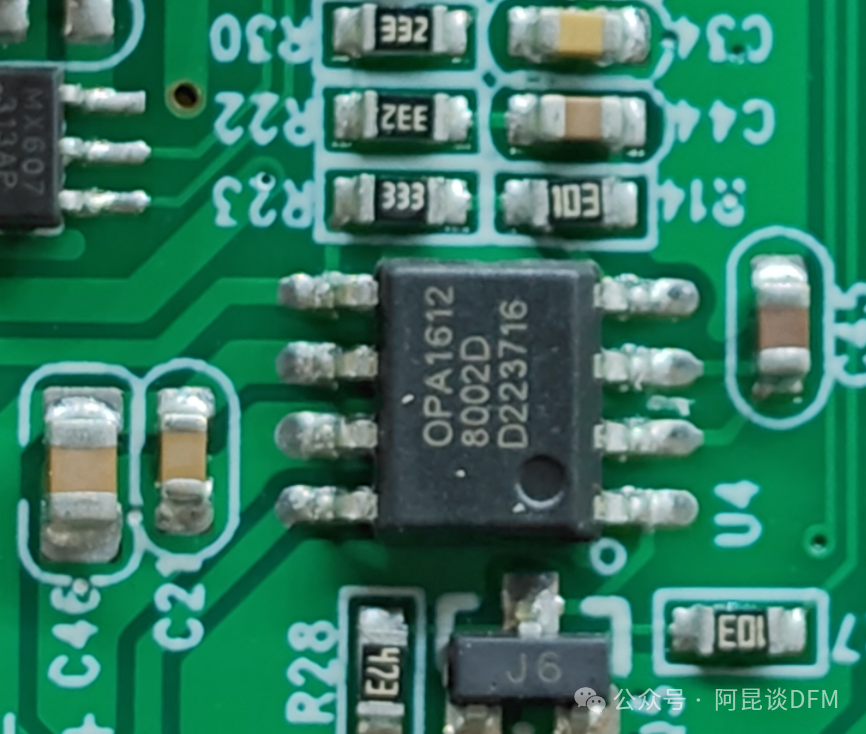

常见4056充电芯片，还有一个运放OPA1612。

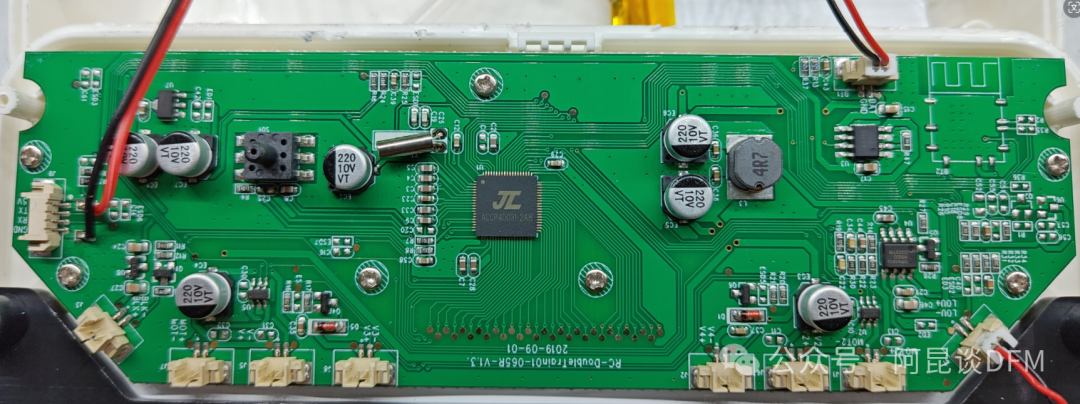

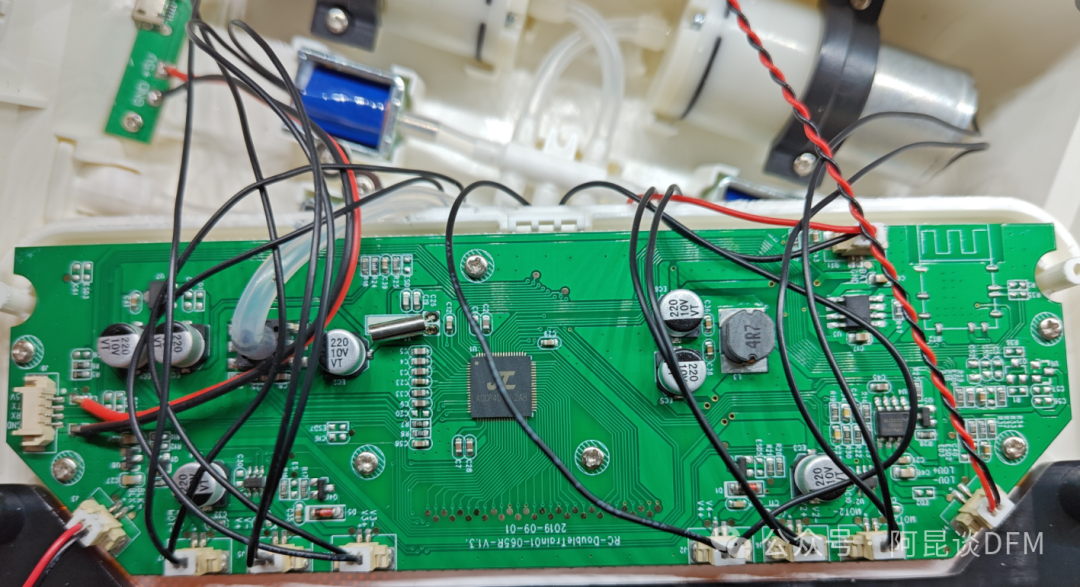

主板

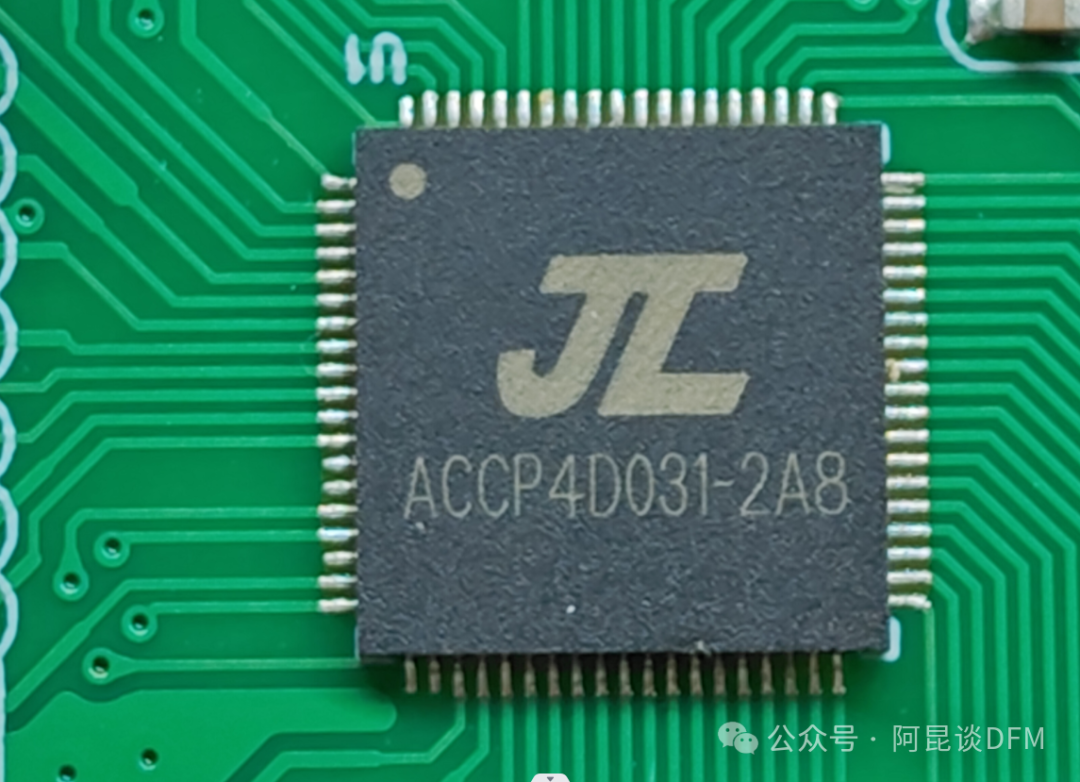

杰理主控芯片，听说这个用杰理方案必需找厂家来开发， 不知道是不是真的。

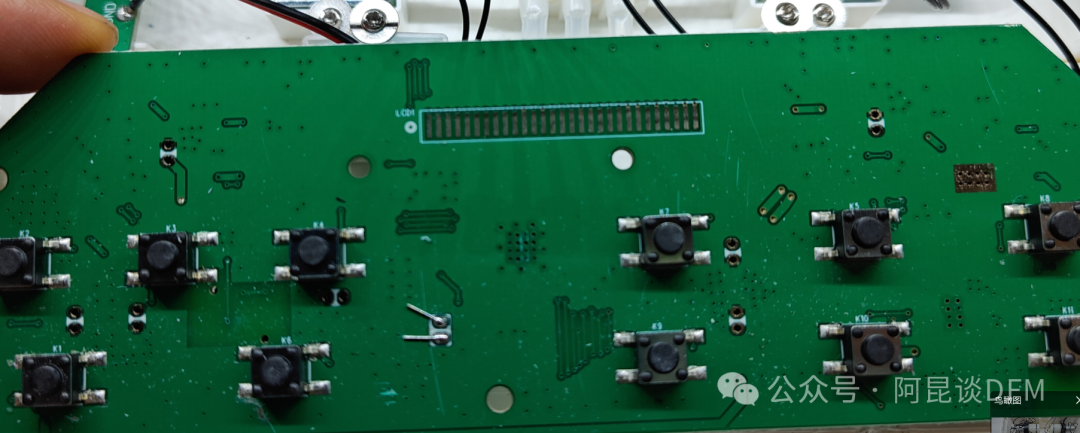

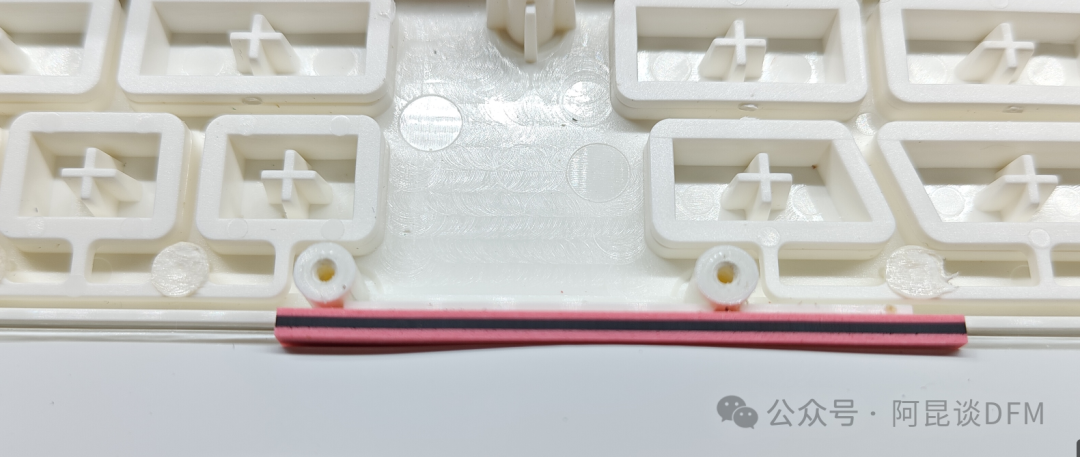

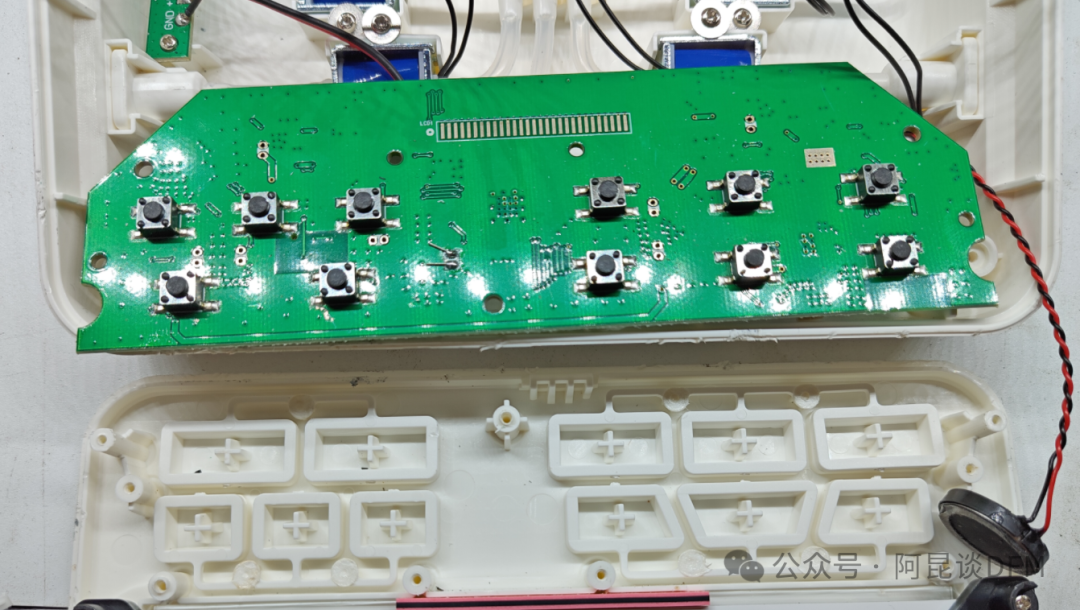

背面按键和导电胶条连接屏幕

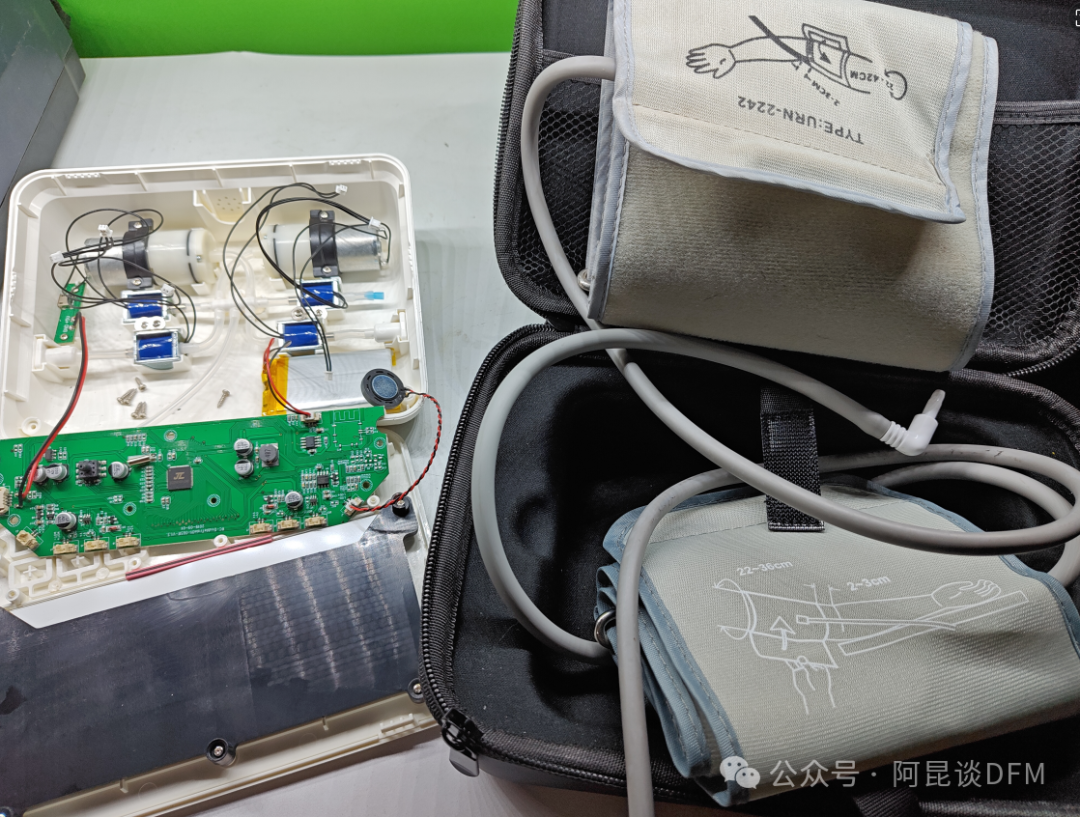

来个全家福

这次拆解感觉又有了点新收获对于这一类产品的内部结构。
