答题 | 这诡异的一刀,让PCB挂的莫名奇妙

高速先生 2021-01-13 00:00


上期话题

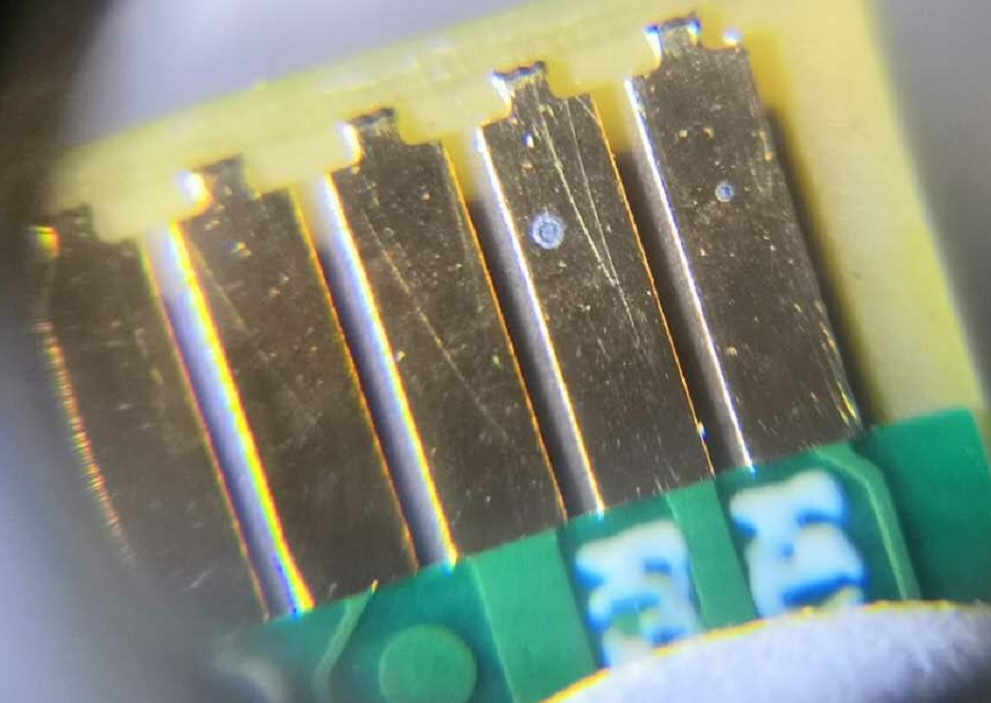

这诡异的一刀,让PCB挂的莫名奇妙

(戳标题,即可查看上期文章回顾)


对于长短金手指的引线问题大家通常是怎么处理的,还有什么好的办法去掉引线,新年第一篇文章,请大家畅聊。



2021年开门红,第一篇文章虽然有争议,,但是还是有很多意外和惊喜,各位朋友们一如既往的热爱和支持,一如既往的跟贴回复,首先在这里给大家说一声:谢谢!


关于金手指引线的问题,大家的讨论是只需要一丁点火星,就引起燎原大火。


我觉得我们的老朋友龍鳳呈祥 把金手指引线的问题总结的比较全面,所以我就引用他的话,做为这次问题的回复吧。


通常都是去除引线的,但不建议用刀割。1、可以做分级(长短)金手指直接镀金-激光割引线。


2、另外,常规去长、短金手指的引线,都是要用二次蚀刻工艺,通过化学药水蚀刻引线的工艺流程需增加二次干膜将板内线路和金手指位保护,再对引线进行蚀刻。


3、金手指分段,前端在倒角后有常规残留的引线部分;如不允许残留,则手指引线的做法参考长短手指引线做法,对这部分引线采用撕掉的做法,分段金手指的分段中间使用5mil(补偿前)的连接线;金手指分段加工时激光钻孔时对位请选择板内1.0mm以下的PTH孔,如果没有合适的孔用做对位则可以选择反光点;


4、还可以设计易于去除引线的金手指结构以及无引线的金手指PCB板以及一些板厂还有一些自己的实用专利方法去引线等。


其实真的不建议用刀去挑金手指的引线,因这这种不良太多了。后面我们准备再写几期关于金手指的案例,可能还会和引线有关系。



(以下内容选自部分网友答题)

以前没有画过长短金手指,通过文章学习,了解它的生产工艺是二次蚀刻。若说其它方法,我只能想象了。1.设有一种导电材料A,根据金手指形状覆盖在长短铜面的过度末端(画图时留小尾巴),在板边通电镀金,完成后用一种药水剥离A。缺点每个金手指前面有个很短尾巴。2.我在普通PCB上选一个焊盘(镍钯金),用刀片划一下,再慢慢刮掉一部分。拿到高倍显微镜下看,切割面像锯齿一样,高低不平。你可以想象,锯刀在金面上来回移动的后果。若能控制刀移动的精度,且移动时不会让铜起层的话,切割也是一个方法。请教结构同事关于切割的问题,有CNC、激光等方式。

@ 山水江南

评分:3分

不用加引线,采用干膜,局部电

@ 独自一个人

评分:3分

先用药水蚀刻掉引线端引线与金手指连接处,再用刀片将引线刮掉,这样就不会有刮痕了。

@ 涌

评分:2分

通常都是去除引线的,但不建议用刀割。1、可以做分级(长短)金手指直接镀金-激光割引线。2、另外,常规去长、短金手指的引线,都是要用二次蚀刻工艺,通过化学药水蚀刻引线的工艺流程需增加二次干膜将板内线路和金手指位保护,再对引线进行蚀刻。3、金手指分段,前端在倒角后有常规残留的引线部分;如不允许残留,则手指引线的做法参考长短手指引线做法,对这部分引线采用撕掉的做法,分段金手指的分段中间使用5mil(补偿前)的连接线;金手指分段加工时激光钻孔时对位请选择板内1.0mm以下的PTH孔,如果没有合适的孔用做对位则可以选择反光点;4、还可以设计易于去除引线的金手指结构以及无引线的金手指PCB板以及一些板厂还有一些自己的实用专利方法去引线等。

@ 龍鳳呈祥

评分:3分

长手指引线可用反蚀刻工艺去除   ; 短手指引线可从手指的侧边拉出去或者通过导通孔从内层拉出去。

@  文龙

评分:3分

引线不可避免,还是靠加工工艺提高啊

@ moody

评分:2分

短手指加内引线,要客户接受板边漏铜

@ 21℃

评分:2分

金手指引线可以手动挑掉,不会伤金手指的。之前挑过,很容易的。绝对不影响质量

@  杨武斌

评分:2分

去掉引线不太好,多次拔插后,金手指容易脱落。虽然有的手指会“短”,但是也可以加引线呀。只不过各个金手指的引线不是对齐的而已,应该没什么问题的。

@  欧阳

评分:2分

看开头还以为有什么神乎其技的先进工艺技术,原来是灭绝师太耍屠龙刀啊

@  Keep in your heart

评分:2

解决方案:第一步,把所有金手指做成等长的,且带引线的;第二步,把需要延迟上电的金手指引脚一分为二,变成两段,既能保留引线,又能保证上电延迟。

@  Ben

评分:3分

这么看用刀去除不怎么靠谱,始终会有残留,如果金线在前面会影响插入力,还是二次蚀刻要好些,至少不会有金线残留

@  两处闲愁

评分:2分
