一个简单的电路，叒有兄弟踩坑了，他不是第一个，也不会是最后一个

点击上方名片关注了解更多

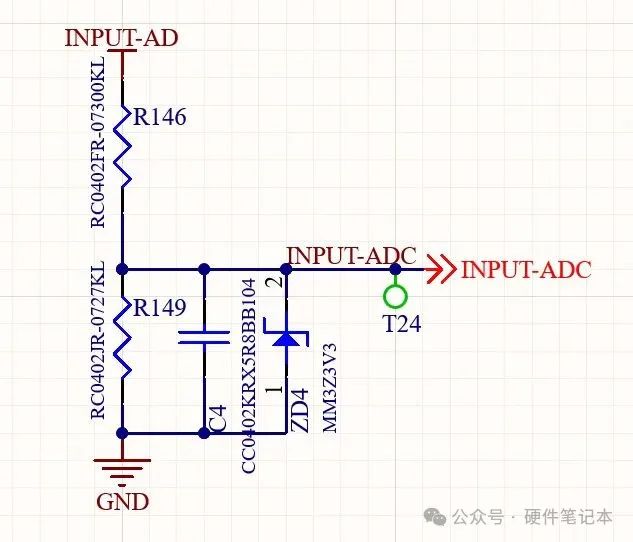

如图，为了检测INPUT_AD电压值，通过两个电阻R146和R149分压，然后将分得的电压值送到单片机的IO口，用单片机的ADC进行电压检测。

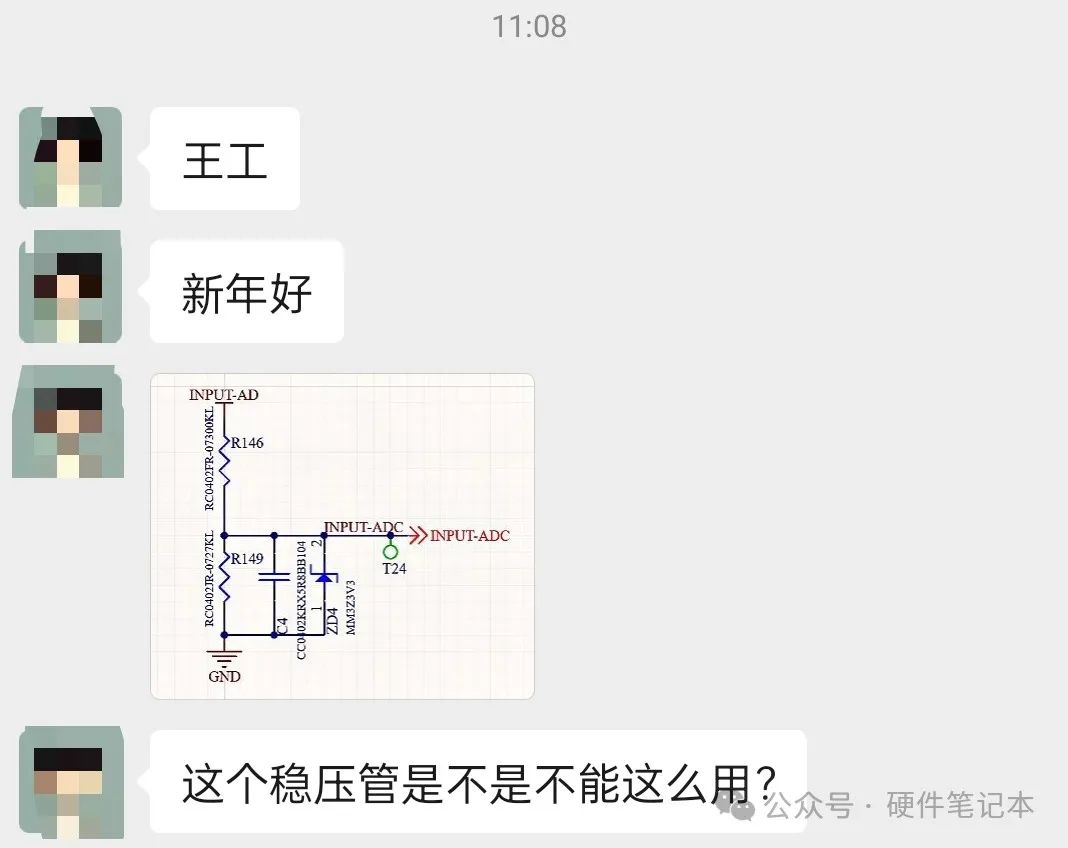

然后我就问他：是在实际测试中遇到了什么问题吗？

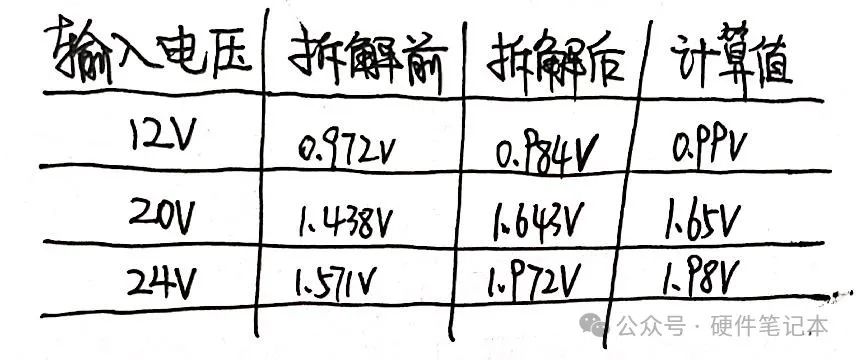

回答：这个稳压管会影响我ADC采样的电压值，当我把稳压管拆下来，电压就正常了。

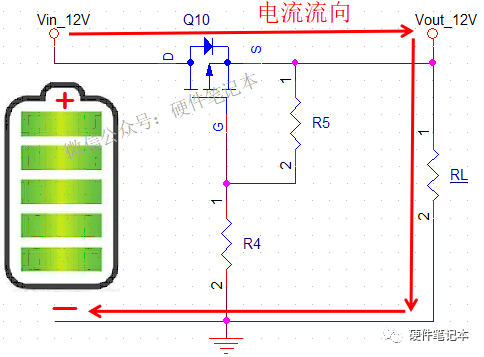

电路调试供电异常，发现有一颗不该被打开的MOS管打开了（点击文字可查看）

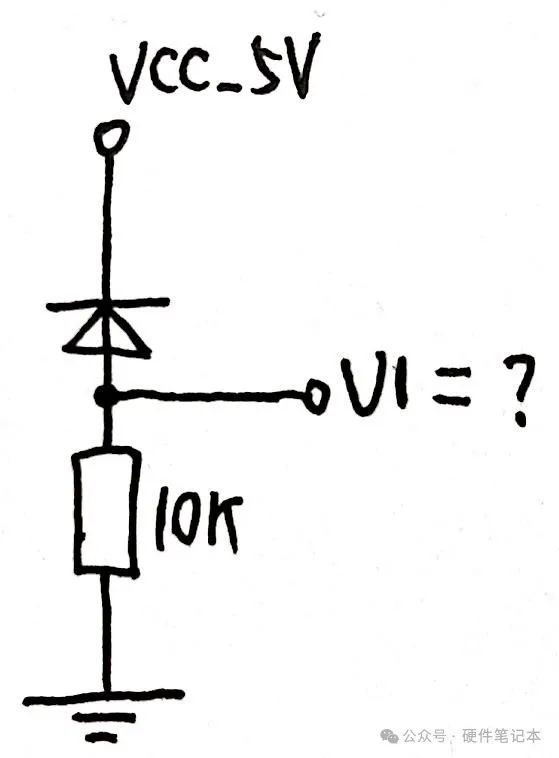

基础一般的同学可能会说，因为二极管反向，没有电流流过，V1被10K拉低，所以V1=0V。他们可能忽略了二极管一个比较重要的参数，反向漏电流，所以其实V1是有电压的，二极管的漏电流越大，V1电压越高。

半导体中，漏电流是不可避免的。凡是有PN结的地方都有漏电流，当二极管承受反向电压时，虽然理论上应该完全截止，但实际上并不是完全理想的截止状态，会有微弱的电流漏过去，这个电流我们叫漏电流。

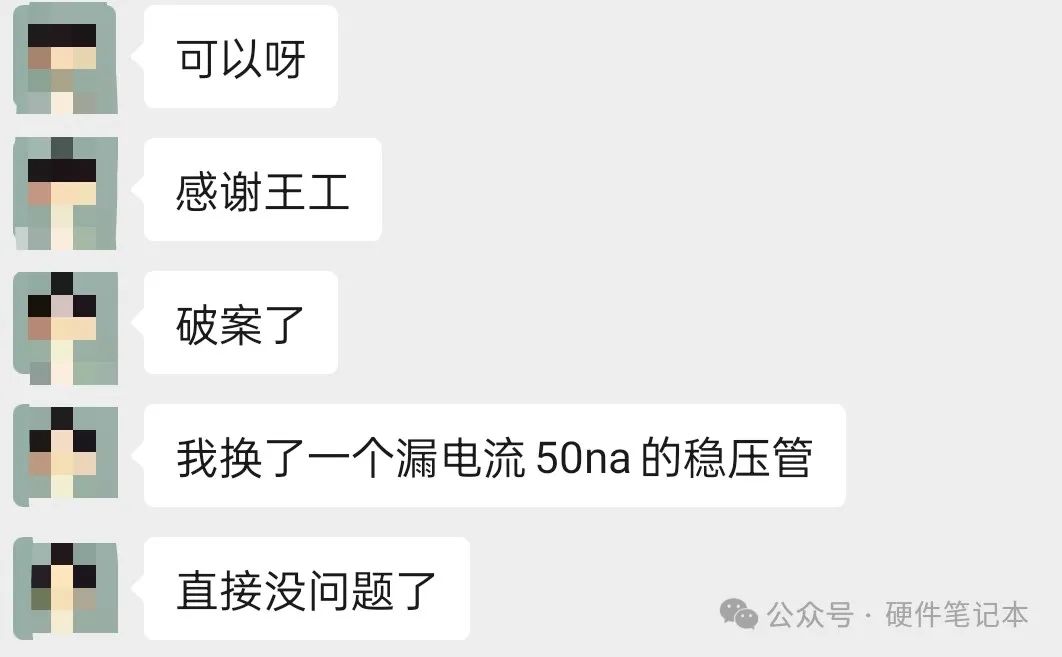

既然找到了原因，那怎么解决呢？

有人提议，直接将稳压二极管加在输入电压INPUT_AD，但输入电压是波动的，直接在这里放置稳压二极管可能不太好，最好在ADC接口处进行稳压。

另外，对于单片机ADC引脚的防护，大家还有没有其它更好的方案？

最后，再啰嗦一句，我之前一个公司有个很好的习惯，隔一段时间大家把不同工程师手上做的项目拿来分享，主要分享容易踩坑的地方，这样可以避免同一个错误大家都犯，所以搞硬件经验很重要。

也希望各位工程师们能够分享出你的故事，跟王工一起讨论，互相学习，利用公众号这个平台让更多的人收获经验，多避雷，少踩坑。
