热连接器，有时也称为冷端端接，旨在将温度传感器连接到测量仪器，如热电偶或电阻温度检测器 （RTD）。
热电偶和 RTD 连接器广泛用于航空航天、化工、食品和饮料、石油和天然气、制药和核能发电等各种科学和工业系统。
提供两种标准热电偶连接器尺寸，以满足特定仪器的需求。标准（大型）连接器长 35 mm，宽 25.4 mm，厚 12.8 mm;它们的圆形销钉长约 15 毫米。
微型连接器的尺寸大约是标准单元的一半，具有扁平引脚和插座。两种尺寸的引脚和插座都经过极化处理，以防止误配接。热敏连接器有几种常见的引脚配置，包括（图 1）：
2 引脚配置是最常见的，与单电路热电偶或 RTD 一起使用。
3 引脚配置，为单电路、三线 RTD 传感器增加一个接地引脚。
4 引脚设计用于两个热电偶或 RTD 电路或一个单电路、四线 RTD 传感器。
热敏连接器触点是用什么制成的？
热电偶根据在结处连接在一起的两种不同金属之间的温差产生电压。为避免在温度测量中引入误差，热电偶连接器中的触点由与热电偶线相同的材料制成。

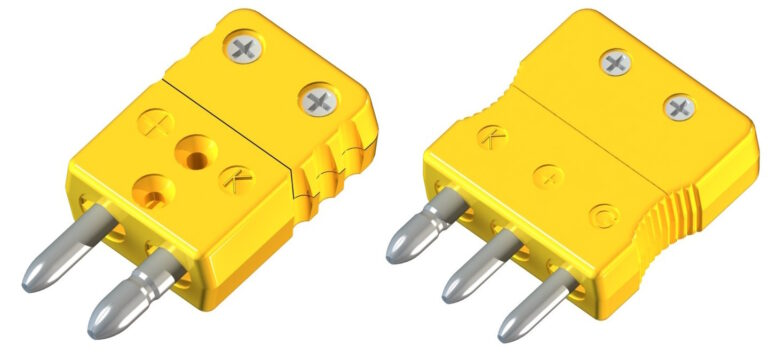

图 1.2 针热电偶连接器和 3 针 RTD 连接器的示例。（图片：技术设备销售）)
RTD 根据铂丝中的电阻变化来测量温度变化。它的连接器使用铜触点。RTD 可以提供更高的精度，尤其是在精确的温度范围内，而热电偶可用于更宽的温度范围。

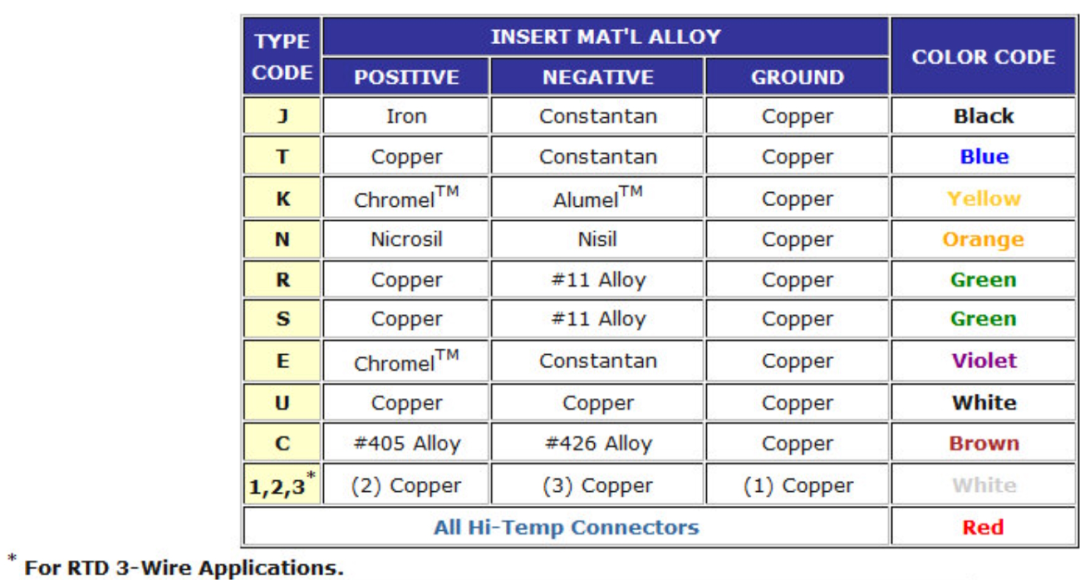

美国国家标准协会 （ANSI） 和国际标准化组织 （ISA） 定义了一系列热电偶代码（字母和颜色），这些代码表示热电偶接线中使用的金属类型及其可以承受的温度范围。热连接器的触头材料针对每种类型的热电偶或 RTD 进行了优化（表 1）。
表 1.各种类型的热电偶和 RTD 连接器具有由特定材料制成的正负触点，以确保温度测量的准确性。（表：技术设备销售)
连接器本体使用哪些材料？
不锈钢由于其耐用性、耐腐蚀性和承受较宽温度范围的能力，通常用于 RTD 连接器本体。不锈钢也适用于使用许多 RTD 的工业应用。
热塑性塑料是热电偶连接器最常用的材料。它提供了机械强度、耐温性和成本的良好组合，可用于约 -40 至 200 °C 的应用。
玻璃填充热固性塑料的耐用性较差，但根据配方的不同，可以承受 350 至 425 °C 的温度。陶瓷可用于 650 °C 或更高的高温应用，但它们很脆弱且最昂贵（图 2）。

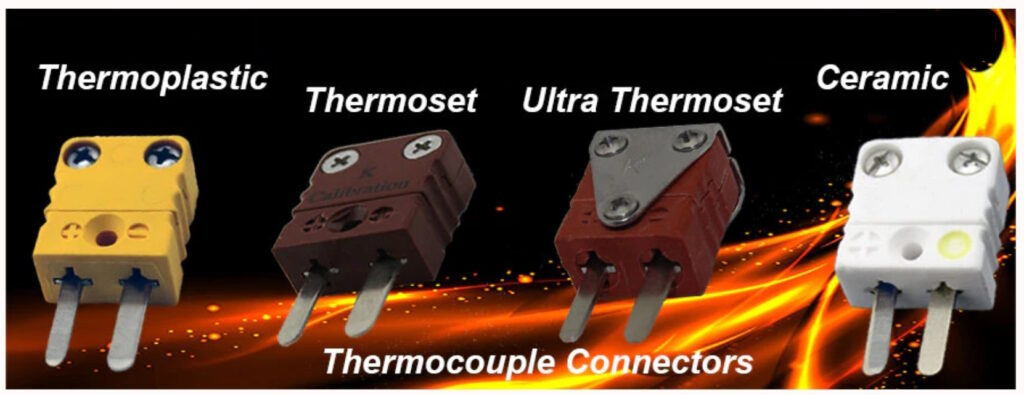

图 2.热电偶连接器主体由专为特定温度范围设计的材料制成。（图片：Evolution Sensors and Controls)
颜色编码
许多应用包括多种类型的热电偶。为确保正确连接和使用正确的热电偶，引线采用颜色编码。在美国，颜色编码在 ANSI/ISA MC96.1 中定义。
不同的绝缘颜色简化了热电偶类型的识别，确保在每种应用中使用正确的设备。颜色还指示引线的极性，以确保正确插入热敏连接器。
热电偶会“老化”，由于高温作和环境条件，这会导致它们随着时间的推移而变得不那么准确。在标准环境中，可能需要每 1 到 3 年更换一次热电偶。颜色编码加快了更换过程。
总结
准确的温度测量在各种工业和科学应用中都很重要。设计合理的热连接器有助于确保这些测量的准确性，并可以加快更换磨损的热电偶和 RTD。由于热电偶设计种类繁多，引线采用颜色编码，以加快器件及其极性的识别。
