前段时间我拆了个血糖仪-从鱼跃血糖仪看集成测量芯片-HT45F67
鱼跃是国内出货量很大的，但是今天我爸又给了我4个废弃的血糖仪，我就拿出两个继续拆一下。（三诺的设计真的丑）

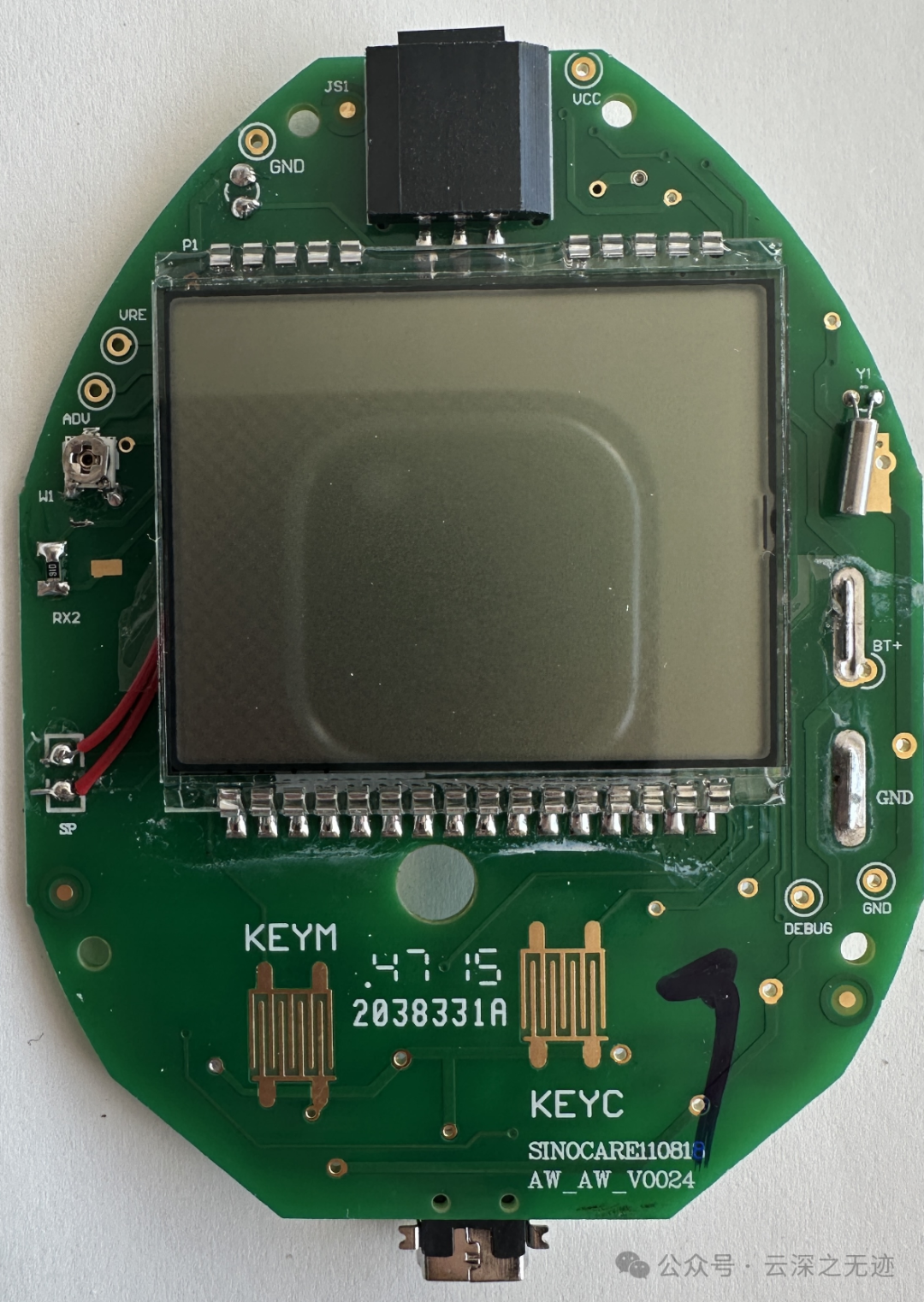

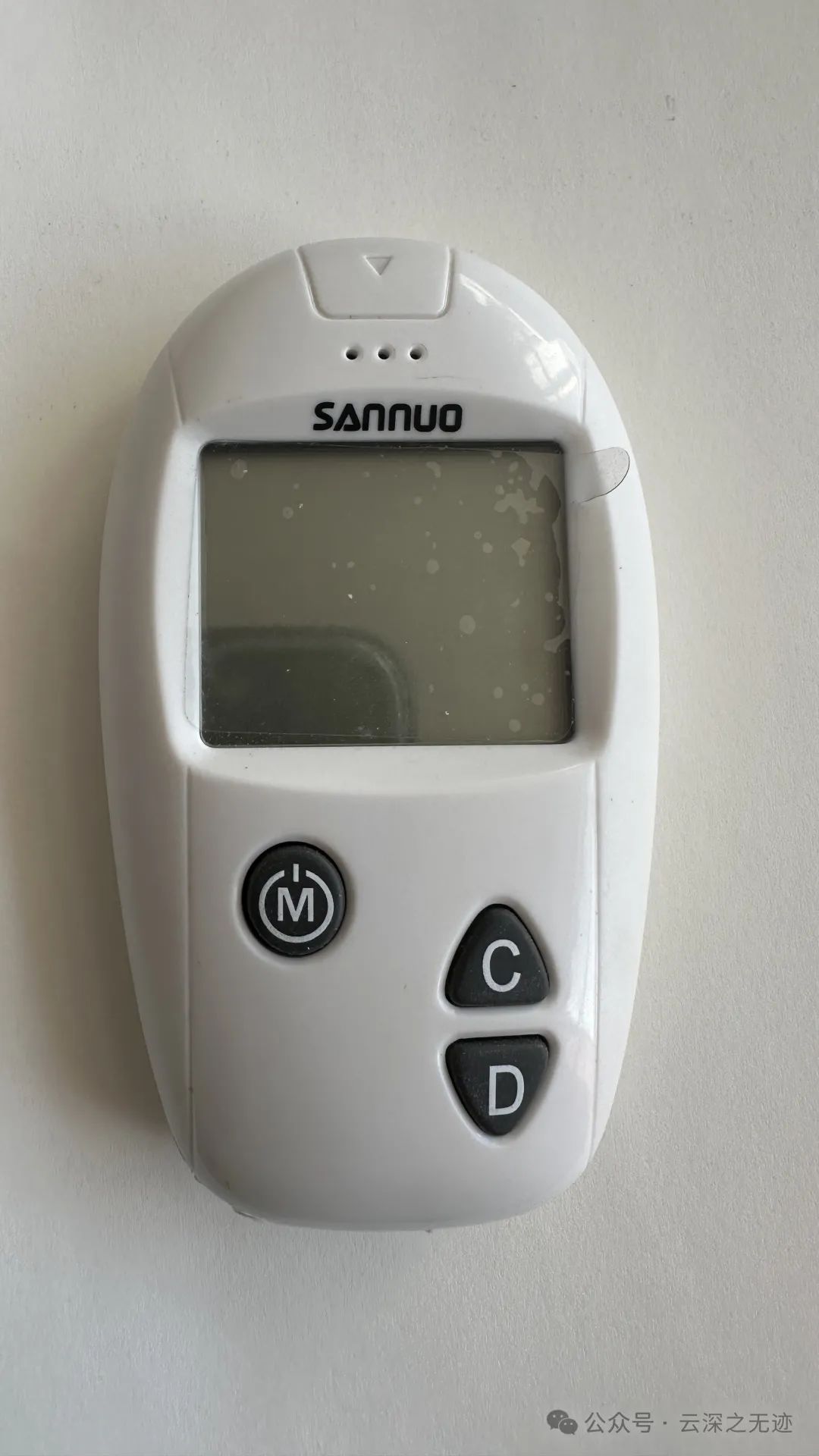

就这样的，emmmm

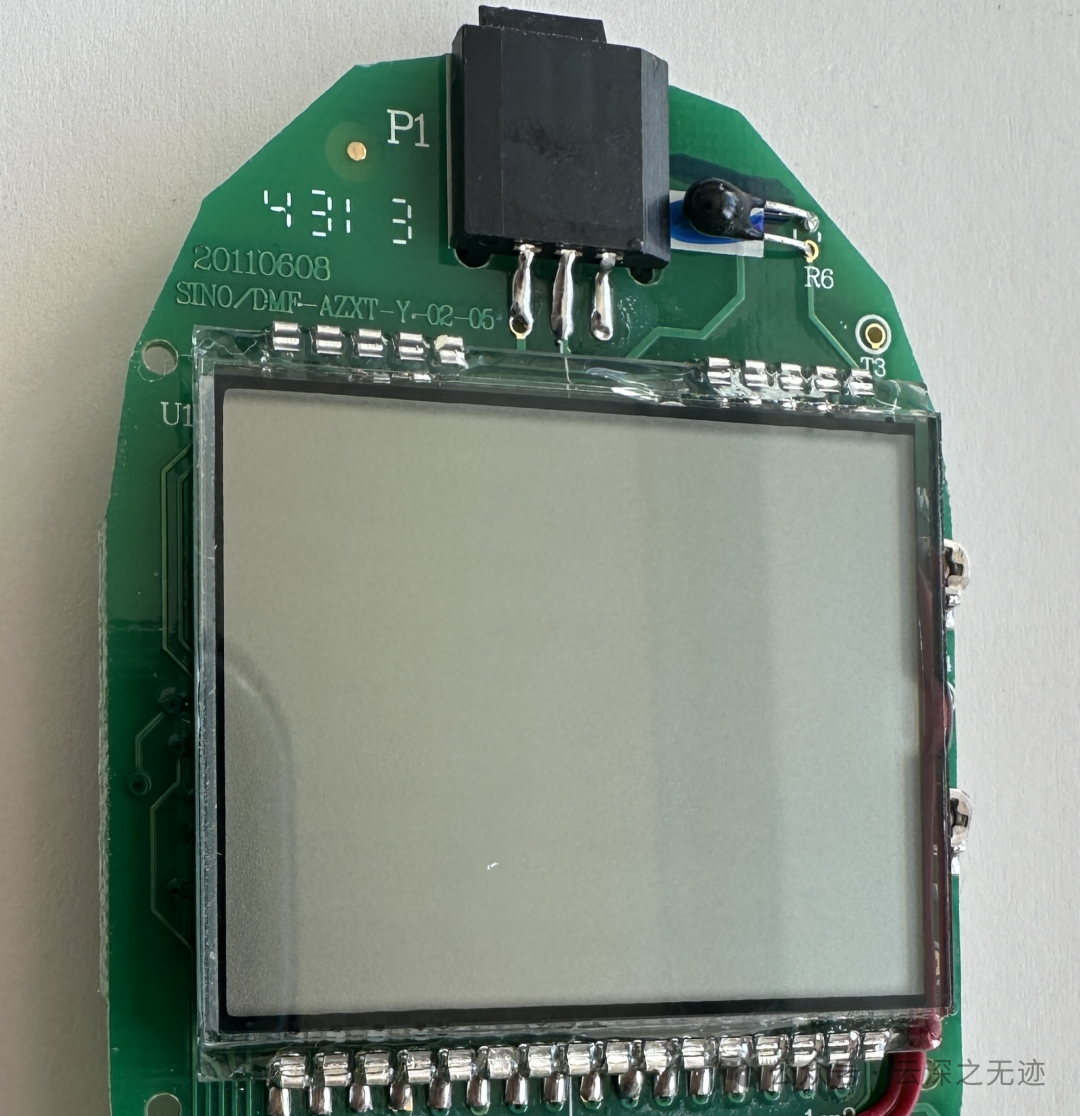

段码屏，温度计，三电极的试纸插口

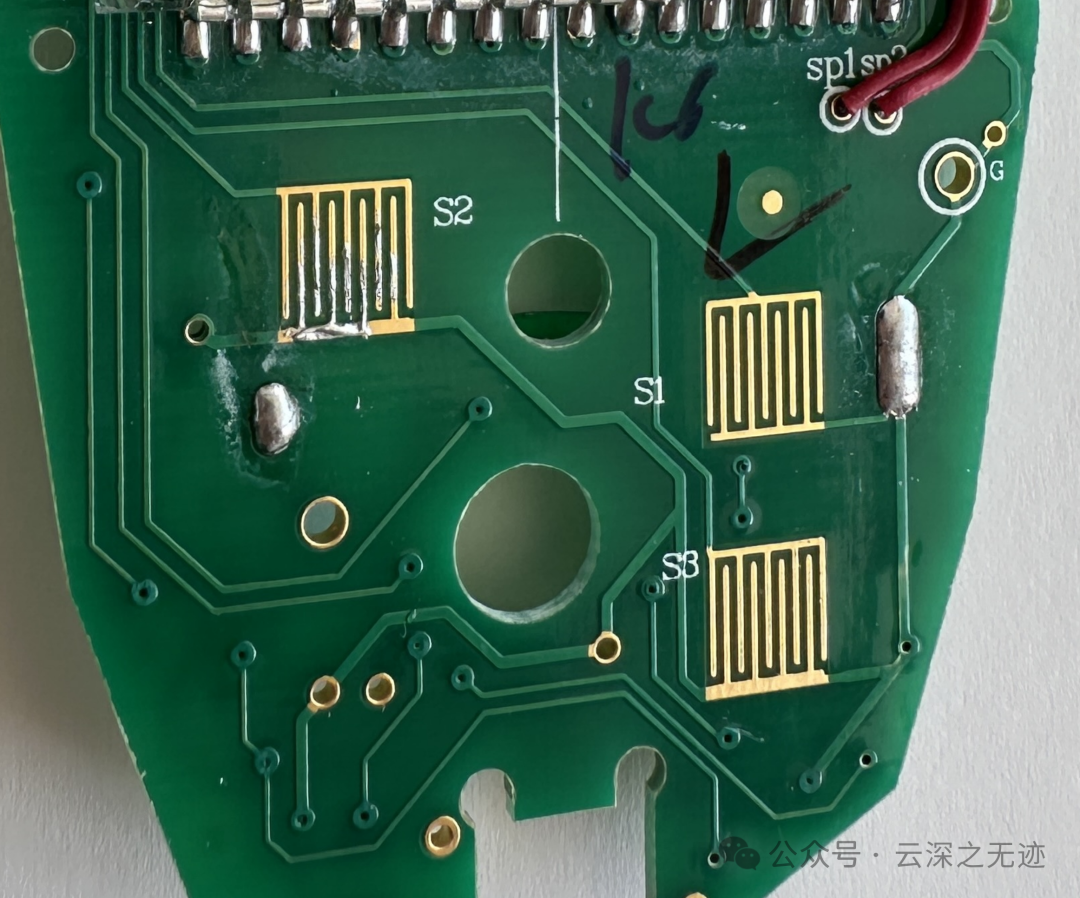

双层板就可以了，上面是按键

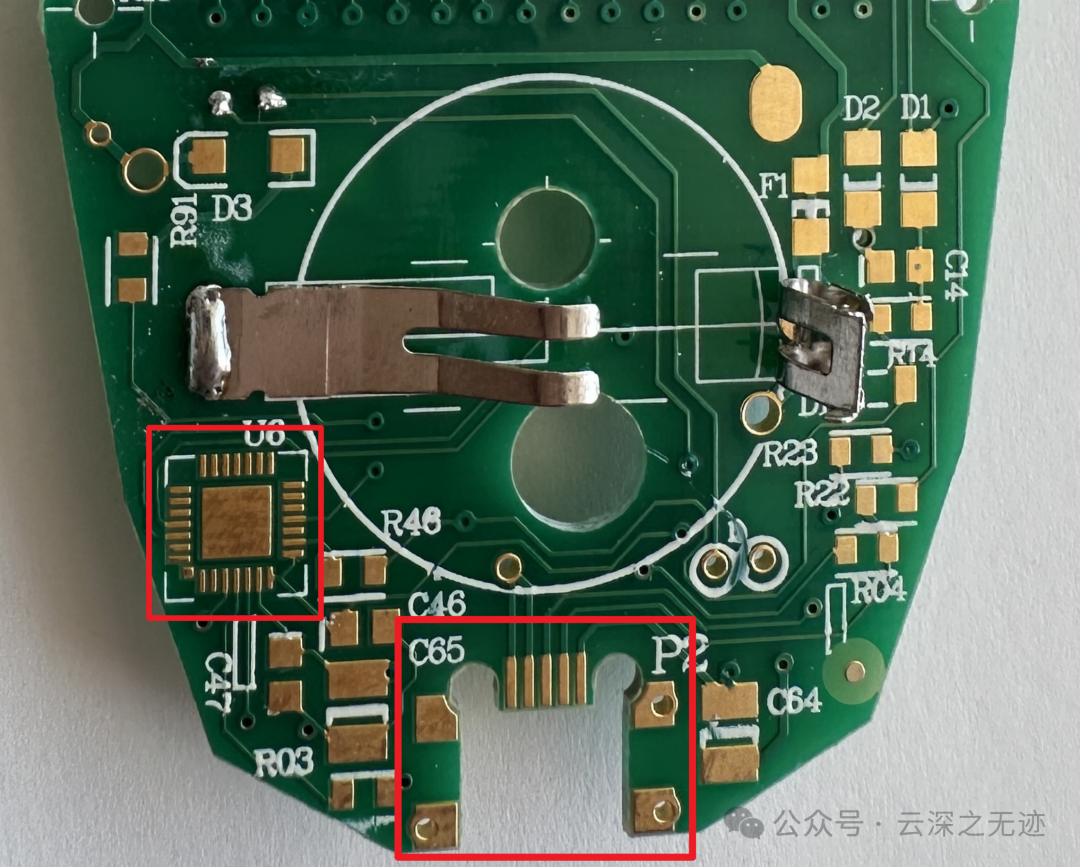

下面是纽扣电池，以及一些预留的焊接位

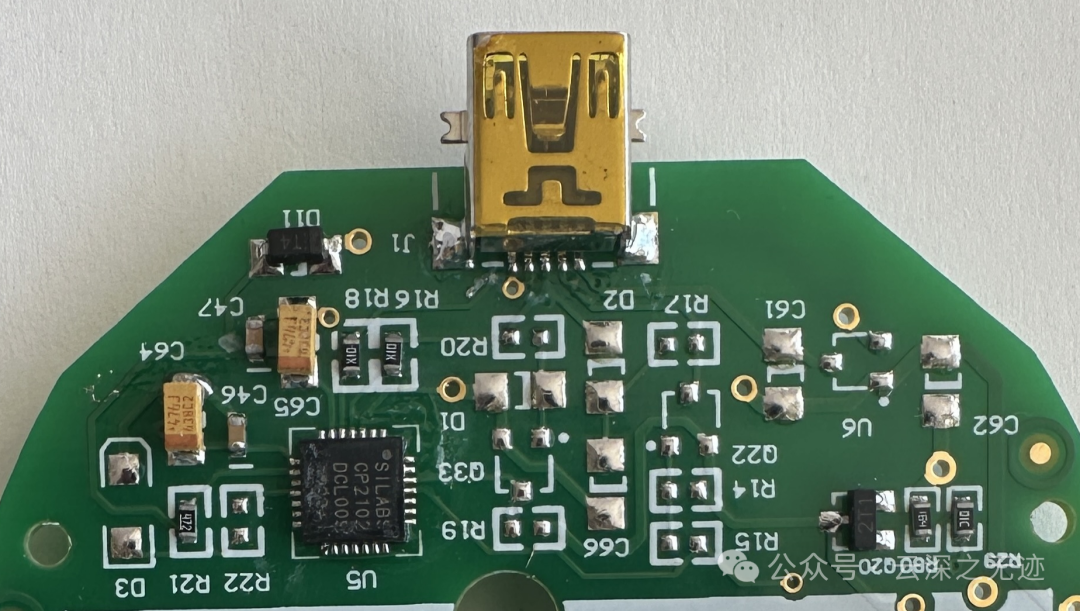

这个位置应该是CP2102，我估计一方面是串口烧录程序，或者可以用上位机来导出测量记录。

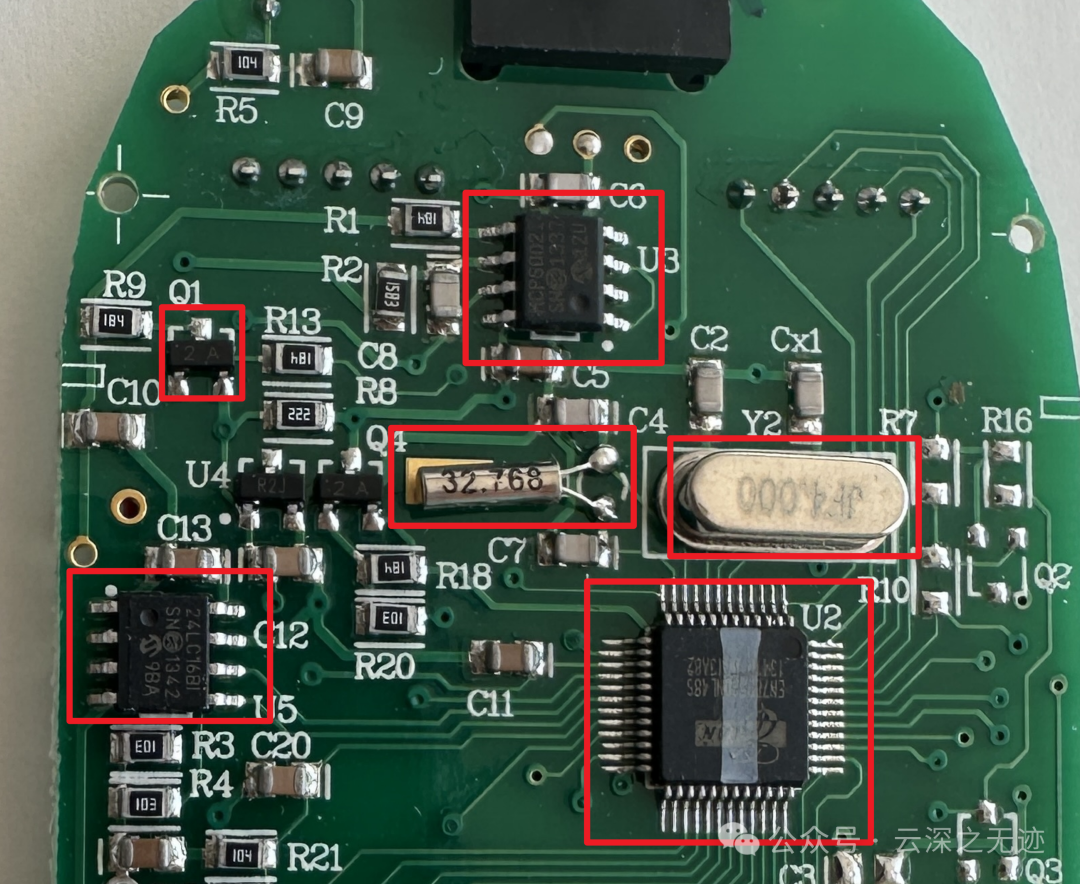

芯片就这么多了

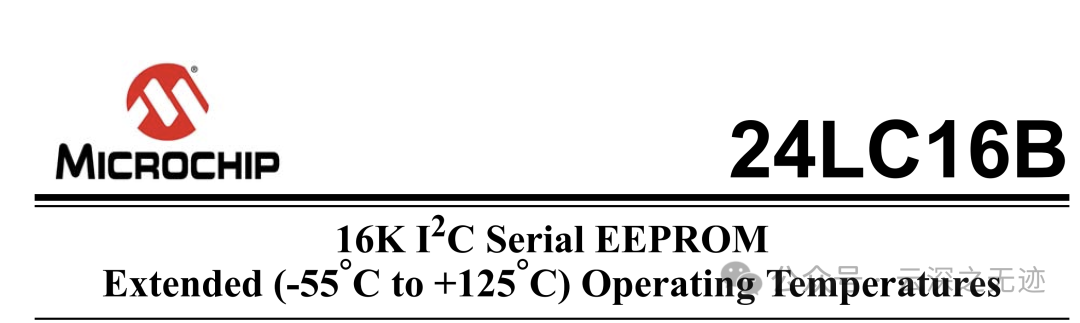

有着MC的一颗EEPROM

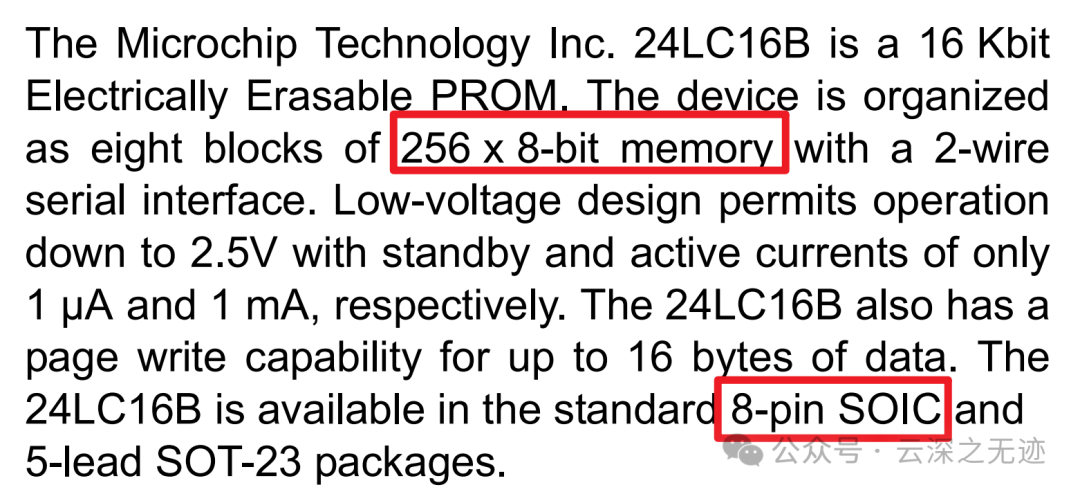

容量这么大

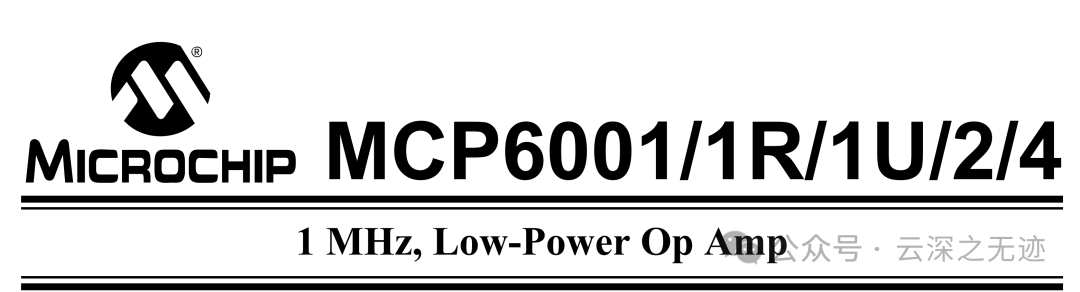

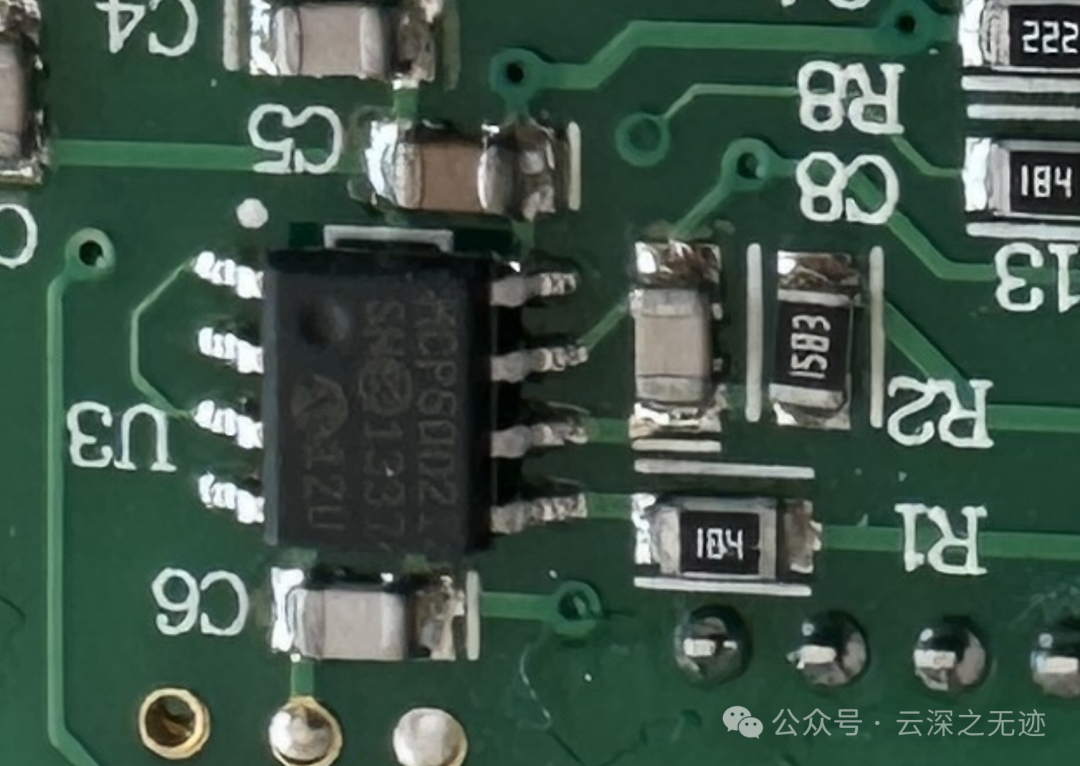

2，有两个运放

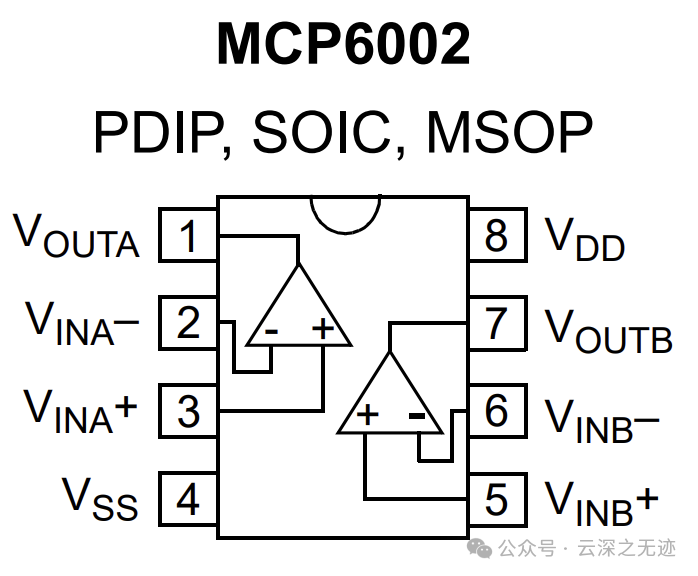

标准的引脚配置

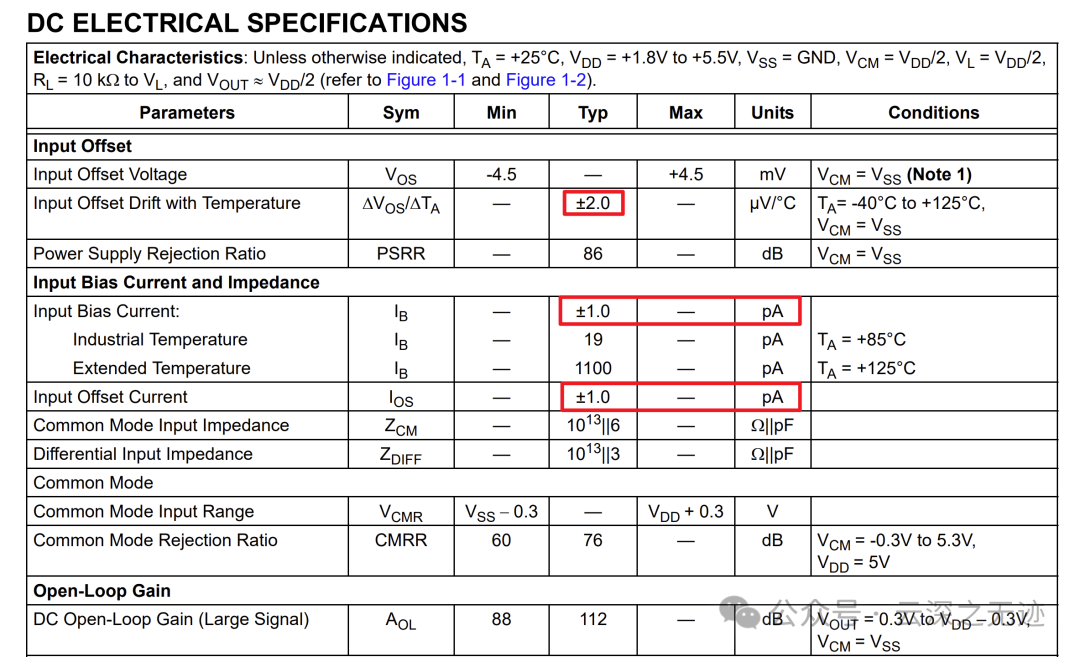

明显可以看到是偏置电流小，适合电化学的跨阻计算
可以明显看到滤波的电容
主控是这个

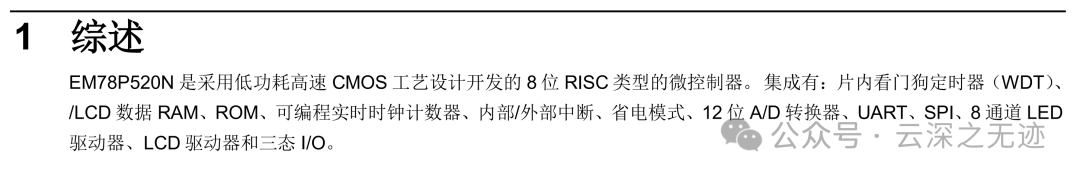

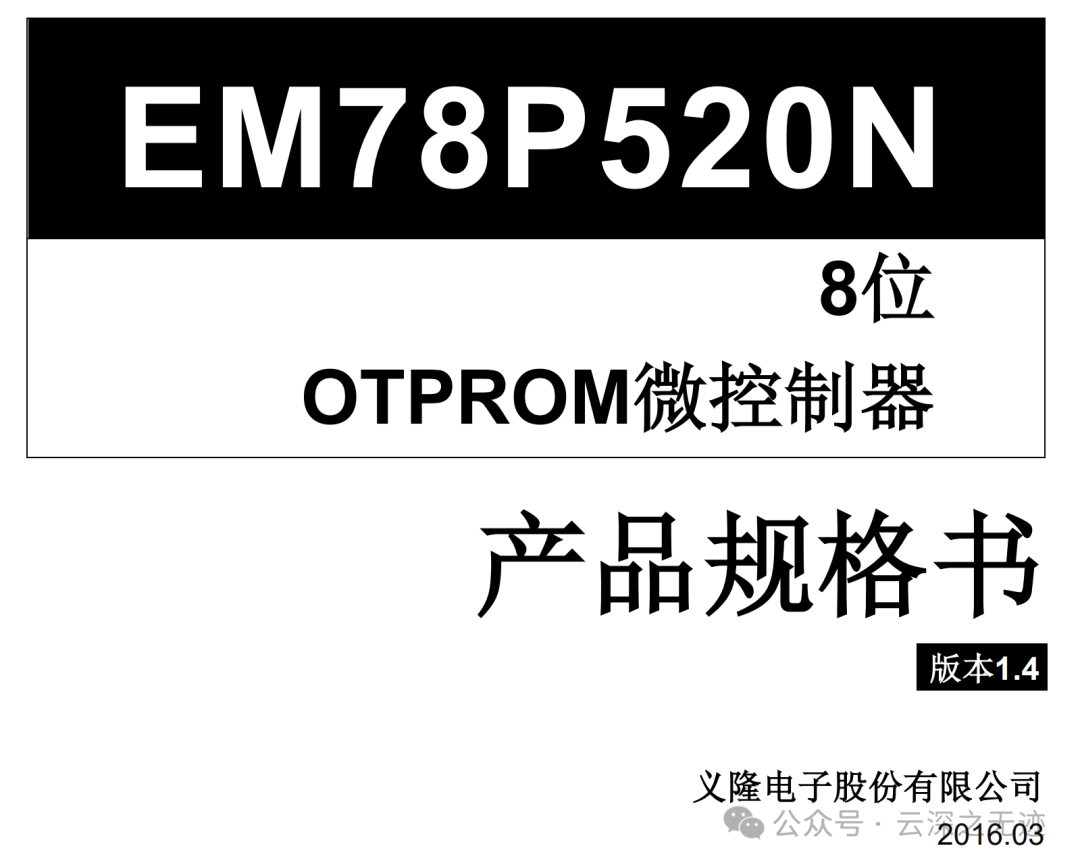

数据手册中文的
就是一个8位的单片机

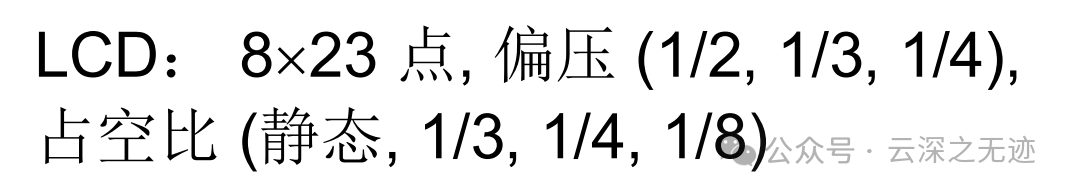

有专门的外设

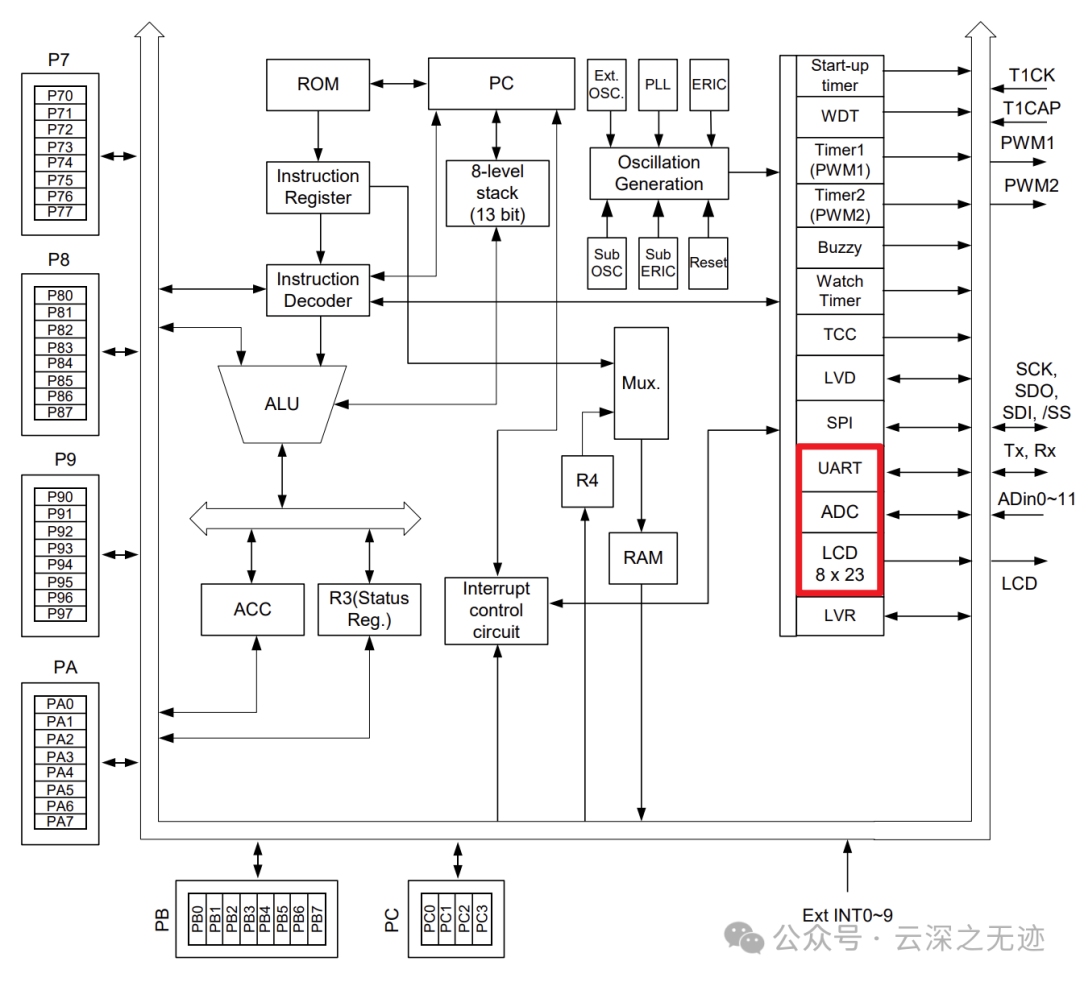

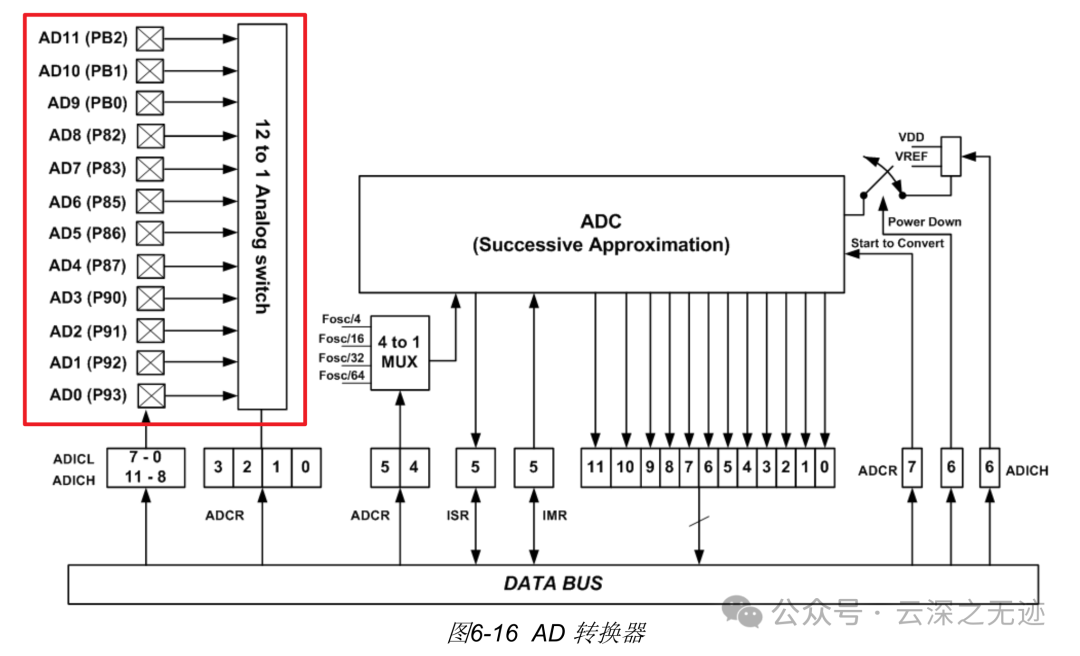

内部确实简单

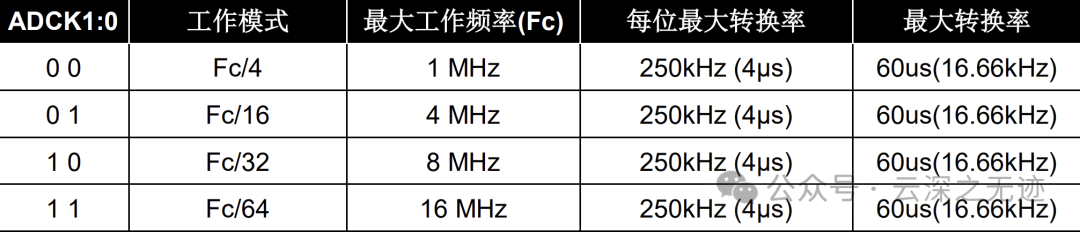

存在了一个12位的数据寄存器里面
哦莫
OTP好像是掩膜的，就一次性就烧录好了。
另外一个

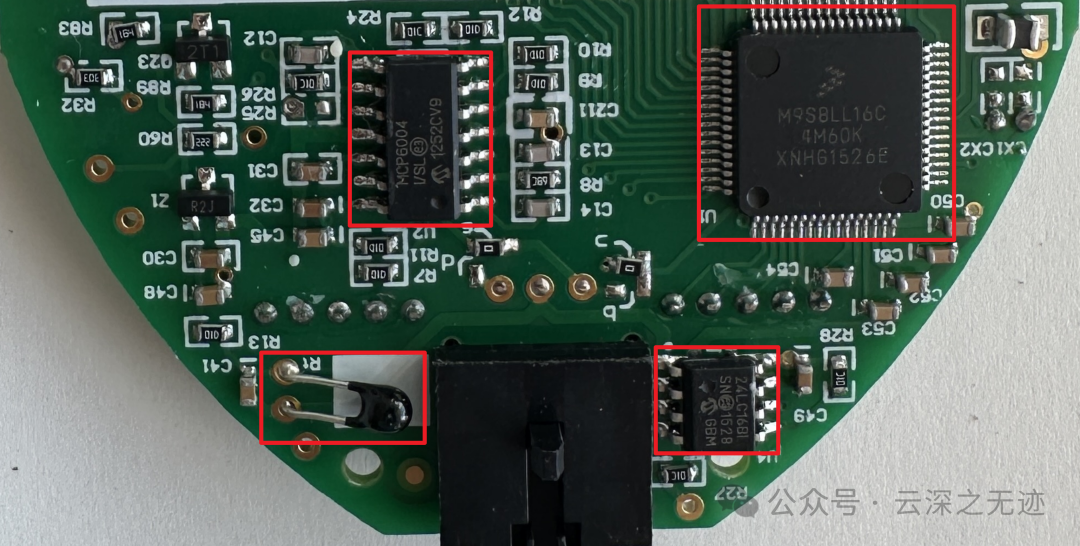

另外一个有CP2102，，可能是给NXP的芯片烧程序
这次使用了一个4运放的芯片
都是一系列的

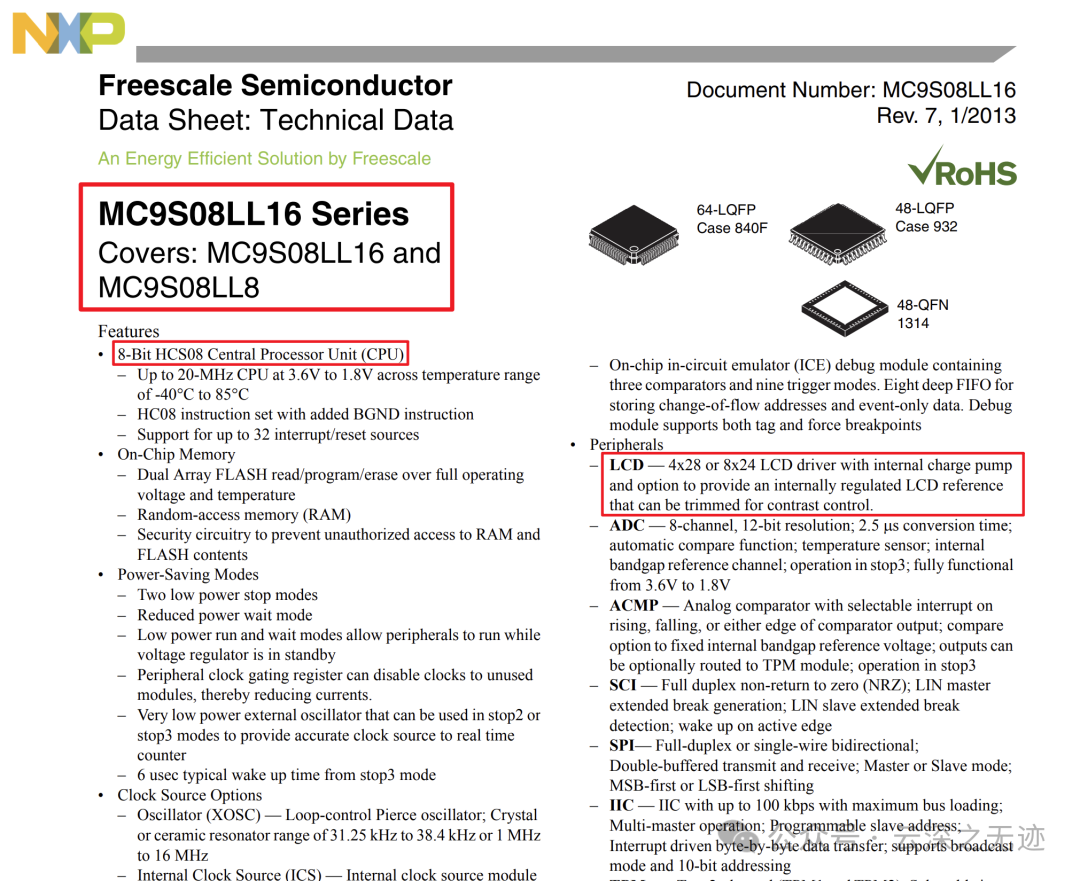

NXP的也是8位机器，也有LCD控制器
三诺最新的机器也是这样的，不过有了蓝牙功能，估计换了新方案吧。
https://www.nxp.com/docs/en/data-sheet/MC9S08LL16.pdfhttps://www.emc.com.tw/emc/cn/Product/Product/detail/197
