面包芯语

NatureMaterials重磅发文：“云现场”固态电池枝晶

锂电联盟会长 2025-02-14 10:09
揭秘实时频谱分析的黑科技原理 GaN电机驱动设计“避坑”指南

点击左上角“锂电联盟会长”，即可关注！

图片【研究背景】
全固态电池（ASSBs）具有高能量密度和高安全性，是下一代电化学储能技术的重要候选对象之一。然而，受到枝晶生长引起的短路问题的限制，全固态电池的功率密度有限，使用寿命缩短。固态电池中的枝晶形成机制不同于传统液体电池体系，所以其机制尚不清楚，需要无损研究技术以深入了解其枝晶生长机制。最近的研究主要集中在研究在电极-电解质界面形成的枝晶，源于不均匀的锂电镀，属于机制1。此外，基于理论研究的另一种机制表明，在Li7La3Zr2O12（LLZO）表面，包括晶界，孔隙和其他扩展缺陷可以捕获电子以减少Li+，但这些表面上的多余电子尚未得到实验验证。在这项研究中，作者提出了一种不同的机制：Li+在晶界处局部还原为元素Li0（机制2）。通过机制1和机制2触发枝晶形成的条件是不同的，机制1是由非保形界面接触，导致电极-电解质界面不均匀镀锂。相比之下，机制2从晶界中获得Li+，在大块固体电解质中直接形成枝晶。本研究旨在通过实验验证机制2，并对其在电池循环过程中与经典的机制1之间的相互作用有一个基本了解。目前，使用电子和光学显微技术的方法和基于中子的技术已经对机制1形成的枝晶提供了有价值的见解。然而，由于这些技术的渗透深度有限，能给出关于机制2的信息很少，考虑到这两种机制下减少枝晶形成的策略不同，实验验证它们并确定不同电荷状态下ASSBs枝晶形成的主要机制至关重要。在这项研究中，作者使用了一套无损技术来探测界面和整体的枝晶，包括固态核磁共振、电子顺磁共振波谱（EPR）、示踪交换核磁共振、非原位和原位磁共振成像（MRI），以及电子显微镜和电化学测量，这种全面的方法使研究者能够在空间和时间分辨率下定量和无损研究ASSBs中的枝晶形成机制。

【成果简介】
近期，美国佛罗里达州立大学Yan-Yan Hu教授和Samuel C. Grant教授 在Nature Materials上重磅发文：“Dendrite formation in solid-state batteries arising from lithium plating and electrolyte reduction”的文章。本文报道了Li/Li7La3Zr2O12/Li全固态电池中的枝晶形成的两种不同机制。示踪交换核磁共振显示，在电极-电解质界面处有不均匀的Li镀层，在Li7La3Zr2O12晶界处有局部Li+还原，原位磁共振成像显示，不均匀的Li镀层快速形成枝晶，随后Li+还原缓慢成核，中间有一段生长停滞期。在非晶枝晶的形成和随后的结晶过程中，固体电解质的缺陷化学和电池工作条件在形成这两种机制之间的复杂相互作用中起着关键作用。这项工作加深了研究者对固态锂电池中枝晶形成的理解，并提供了对减轻枝晶相关问题的最新见解。

【研究内容】

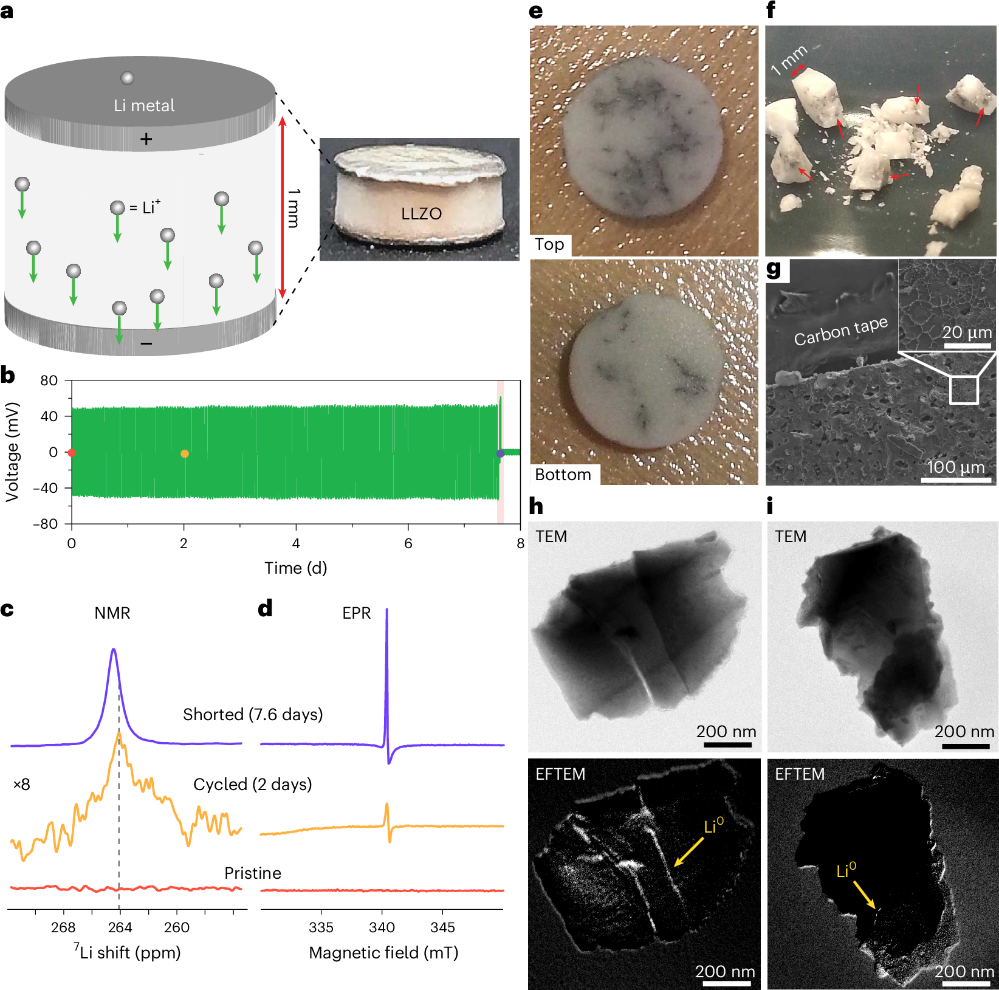

图1. 立方LLZO中Li微观结构的形成

LLZO中枝晶的非原位表征。本工作的研究对象是由锂金属电极和LLZO电解质组成的全固态对称电池，通过固态合成得到立方LLZO，使用直径4.8 mm、厚度1.0 mm的LLZO组装了对称的Li/LLZO/Li电池（图1）。在0.1 mA cm-2电流的初始极化后，在最终短路之前的7.6天内可以观察到光滑的电化学轮廓。为了探测LLZO在不同电荷阶段形成的枝晶，进行了非原位魔角自旋（MAS）NMR和EPR实验。结果显示中度循环的LLZO（2天）在~264.1 ppm时出现弱的7Li核磁共振，表明金属Li0形成，EPR结果进一步证实了这一点。硬短路的LLZO则在~264.5 ppm位置出现了明显金属Li0信号，表明费米能级态密度发生变化，枝晶中的电子渗透增强，同时，强EPR信号的窄线宽表明从苔藓状到树突状的形态转变。从短路的Li/LLZO/Li电池中取出锂金属电极后，LLZO颗粒表面显示出深色条纹，下表面条纹比上表面少，表明枝晶生长不对称、不均匀。在大部分回收的LLZO颗粒中可以看到黑点，扫描电镜（SEM）截面分析结果表明，Li0网络沿晶界生长，与先前的报道一致。短路LLZO的透射电镜（TEM）证实沿晶界形成了Li枝晶，在中等短路的LLZO中，在某些晶界处也观察到枝晶，这些图像和光谱数据提供了Li/LLZO/Li中枝晶形成的初步证据，为了全面了解ASSBs中枝晶的形成，需要对完整电池进行实验研究。

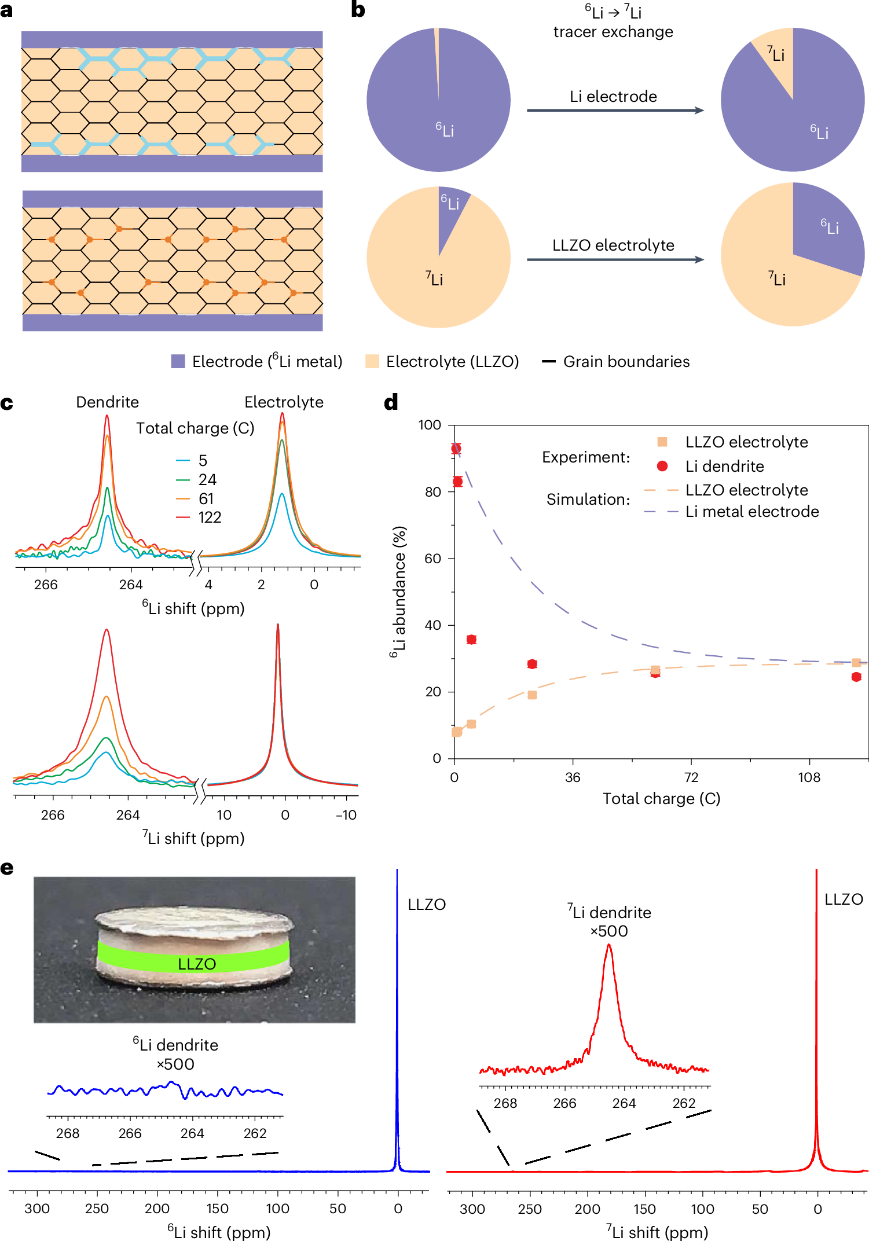

图2. 示踪交换核磁共振技术验证LLZO中枝晶形成的两种机制

实验验证电解质还原形成枝晶。确定固态电池中枝晶的起源是至关重要的：机制1（电极-电解质界面的不均匀电镀）与机制2（整体电解质还原）。由于这两种机制的Li+源不同，作者采用6Li-7Li示踪交换NMR技术来区分（图2）。在所有的6Li→7Li示踪交换核磁共振实验中，锂金属电极富含6Li（95% 6Li, 5% 7Li），而LLZO则含有天然混合同位素的锂（7.5% 6Li, 92.5% 7Li）。锂金属电极和LLZO之间的6Li和7Li同位素丰度差异是利用示踪交换核磁共振区分两种枝晶形成机制的必要条件。在机制1中，枝晶的形成始于电极-电解质界面处不均匀的镀锂，其中6Li/7Li的组成应与界面处的LLZO相似。因此，通过机制1形成的枝晶预计具有6Li丰度低于或等于6Li金属电极，但高于或等于LLZO电极。对于机制2：通过Li+在LLZO电解质中还原晶界形成枝晶，因此枝晶中的6Li同位素丰度应该等于LLZO中晶界的丰度。6Li-7Li示踪交换核磁共振结果显示，由于Li在晶界的扩散较慢，晶界中的6Li同位素丰度低于晶粒。因此，在晶界处通过电解液还原形成的枝晶（机制2）的6Li同位素丰度预计低于LLZO的平均值。

在6Li/LLZO/6Li对称电池的偏电位驱动下，通过6Li-7Li示踪剂交换过程， 6Li从6Li金属电极流向LLZO，而7Li从LLZO向6Li金属电极迁移直到平衡，此时锂金属电极和LLZO中的6Li同位素丰度相同。锂金属电极和LLZO电解质中6Li同位素丰度可计算确定。为了实验确定不同充电状态下锂金属电极和LLZO中的6Li同位素丰度，作者将6Li/LLZO/6Li对称电池电化学循环至目标总电荷，并使用6Li和7Li MAS NMR对循环后的LLZO和其中形成的枝晶进行表征。当总电荷从5 C增加到24、61和122 C时，锂枝晶中的6Li同位素丰度呈现渐进变化，然后得到基于6Li和7Li核磁共振信号的定量面积分计算锂枝晶中的6Li同位素丰度，枝晶和LLZO中定量的6Li同位素丰度随总电荷的函数关系。最初形成的枝晶内的6Li同位素丰度介于LLZO和Li金属电极之间，这与通过机制1在电极-电解质界面形成枝晶时预期的6Li同位素丰度一致。随着总电荷的增加，枝晶内6Li同位素丰度降低，最终低于LLZO，在循环后期，枝晶的6Li同位素丰度低于LLZO中，这为LLZO晶界通过机制2形成枝晶提供了重要的实验证据。模拟和实验数据表明，在早期，枝晶主要通过机制1形成，而在后期，机制2更为普遍。此外，作者对从循环至30 C的6Li/LLZO/6Li电池中提取的LLZO颗粒中间层形成的枝晶进行了采样，该颗粒仅显示出7Li核磁共振信号，没有6Li，而LLZO颗粒本身显示出强烈的6Li和7Li核磁共振峰，表明在这个循环阶段，机制2是LLZO颗粒中间层枝晶形成的主要贡献者。

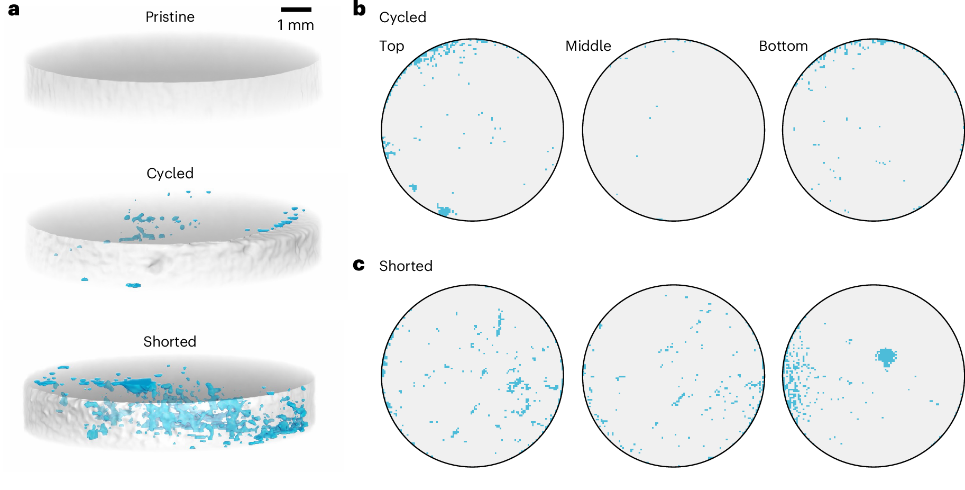

图3. LLZO固体电解质中的枝晶分布

LLZO中枝晶的三维映射分析。随后，为了探究枝晶空间分布情况，作者对Li/LLZO/Li电池的LLZO和枝晶进行了3D 7Li MRI实验（图3）。在三个循环阶段：原始、中等循环和短路，分析了所有电池成分中的天然丰度Li同位素，绘制了相应电压分布图。MRI测量具有元素特异性和同位素特异性，由于枝晶信号（~264.5 ppm）与LLZO（~1.2 ppm）有很大的分离，通过化学位移成像，可以从其他含锂物质中分离出枝晶图像，LLZO和枝晶的7Li MRI图像叠加，分别以灰色和蓝色显示。在稳定电压分布的中等循环Li/LLZO/Li电池中，观察到在LLZO表面形成了簇状的Li微观结构。从3D MRI图像中提取的二维（2D）横截面图揭示了LLZO深层体中分散的枝晶斑点，短路的Li/LLZO/Li电池的3D 7Li MRI显示在LLZO中形成了密集的枝晶网络，所有二维截面均显示枝晶迹象，包括小簇和孤立点。

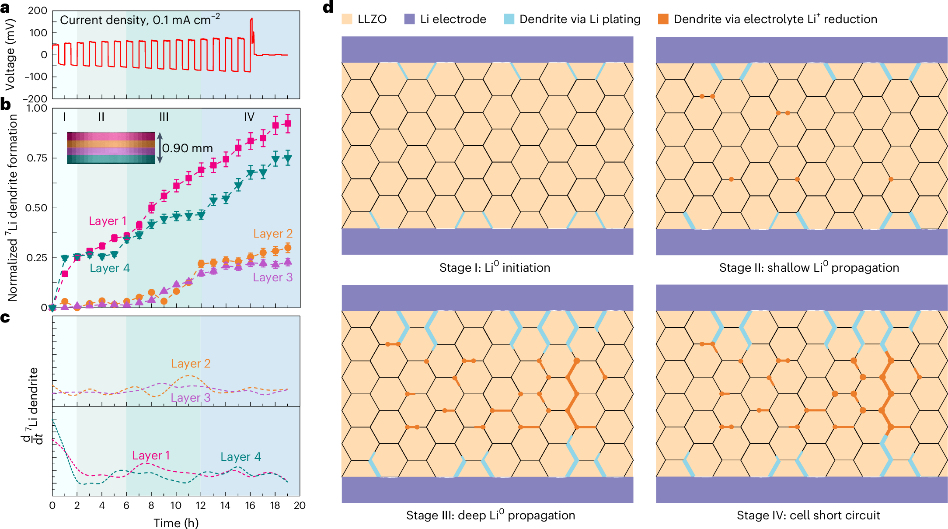

图4. 原位MRI检测通过LLZO的枝晶形成和扩展

原位监测枝晶形成过程。作者使用具有天然丰度Li同位素的Li/LLZO/Li电池进行原位7Li MRI测试以实时跟踪枝晶形成过程。在0.1 mA cm-2的恒定电流密度下，Li/LLZO/Li电池的稳定电压分布为~50 mV。随着界面接触和界面的丧失，观察到电压缓慢而逐渐地增加，在硬短路使电压降至0之前，会发生突然电压极化。利用原位快速低角度MRI技术绘制了Li/LLZO/Li中枝晶的形成与循环时间的关系图，对不同深度形成的枝晶进行量化。结果显示，枝晶的形成分不同阶段展开。第I阶段，早期枝晶形成出现在表层1层和第4层，靠近锂金属电极。在第II阶段，第1层和第4层的枝晶生长最小，同时在中间的第2层和第3层开始枝晶形成。在第III阶段，第2层和第3层的枝晶发育加速，同时表层（第1层和第4层）枝晶也在不断生长。在第IV阶段，接近短路点时，第2层和第3层的枝晶形成开始减速，接近平台，同时第1层和第4层继续呈现枝晶生长。不同阶段的枝晶形成速率用枝晶数量随时间变化，第1层和第4层在电化学循环初期表现出快速的枝晶生长，随后在第II阶段几乎没有枝晶形成，中间层2和中间层3仅在第III阶段出现明显的速率峰，在第II和第IV阶段可以看到弱形成峰，在第II阶段可以观察到一个停滞的生长时期。原位核磁共振观察证实了初始快速形成后枝晶生长的短暂停顿，与非原位核磁共振结果一致，具体不同阶段机制解读如下：
（1）最初通过电镀快速形成枝晶。为了阐明从NMR、EPR、示踪剂交换和MRI中获得的见解，作者绘制了一组原理图。在Li/LLZO/Li电池电化学循环的早期阶段（阶段I），电压分布表现出最小极化，但电压略有增加，主要是由于界面阻抗增加，界面阻抗的升高主要是由于循环和中间相形成过程中界面接触的减少所致。锂金属电极与LLZO之间的界面接触不完美，导致锂剥离和电镀不均匀。因此，在锂金属电极表面形成小凹坑。同时，接触点处的枝晶生长并通过晶界穿透LLZO的表层。核磁共振和EPR结果证明了早期枝晶的形成，MRI数据显示了LLZO表层枝晶的快速形成。此外，6Li→7Li示踪交换核磁共振数据显示，Li+来自电极-电解质界面的LLZO颗粒，通过机制1形成了初始枝晶，与大块金属Li相比，这些初始枝晶基本上是无定形的，电子渗透较少。
（2）枝晶生长停滞。LLZO表层初始枝晶形成后，枝晶生长进入停滞阶段（II阶段）。原位MRI显示枝晶形成的准平台，生长速率接近于零，非原位NMR证实了这一点。停滞枝晶形成可能是由于Li枝晶从无定形向结晶转变所致。在锂枝晶生长能够进一步进入大块电解质之前，必须克服一个相对较高的能垒。在循环早期阶段，6Li核磁共振峰的半峰全宽度急剧下降，表明这种非晶到结晶的相变。这种相变发生在整个电池循环过程中，并进一步形成非晶枝晶。初始结晶过程在第II阶段最为明显，这种相变预计会影响枝晶的形成速度，也是为什么后期的枝晶形成比第I阶段慢的原因。
（3）通过电解质还原形成枝晶。TEM和非原位MRI观察到，随着表层枝晶形成速度的减慢，枝晶开始在LLZO的亚表层和中间层通过机制2与Li+还原形成枝晶填充晶界。在II阶段，LLZO的中间层开始出现孤立枝晶斑点，亚表层也出现了一些枝晶斑点。原位MRI显示，在II期生长停滞期之后，中间层（III期）的枝晶迅速生长。6Li→7Li示踪交换核磁共振揭示了这一阶段枝晶的形成主要是通过晶界处的Li+还原。（机制2）。由于枝晶在LLZO中间层内迅速增殖，在非晶相转变后，顶层枝晶的生长速度相对较快。由于机制2对枝晶形成的参与增加，枝晶中的总体6Li同位素丰度继续降低。
（4）镀锂与电解液还原之间的相互作用。在第IV阶段，Li/LLZO/Li的电压进一步升高，最终在突然极化后发生短路。由于存在较少的剩余缺陷或电池电压降低，中间层枝晶生长缓慢，而在表层则保持快速生长。通过机制1形成的表面层枝晶可能与通过机制2形成的中间层枝晶桥接，而形成电子传导的渗透网络，使电池短路。总的来说，机制1主导了枝晶形成的早期和晚期，而机制2是中间阶段枝晶形成的主要机制，此时电池电压较高，局部电位差较大，有利于电子传递和Li+还原。

【文献总结】
综上所示，本文采用具有代表性的Li/LLZO/Li体系，深入研究了ASSBs中枝晶形成的不同机制。采用无损核磁共振、EPR和示踪剂交换技术等实时监测枝晶起始和生长过程。定量示踪交换分析验证了通过晶界Li+还原形成枝晶的机制（机制2），为公认的非均匀镀锂机制（机制1）进行了补充。定量评估了不同电荷状态下这些机制之间的相互作用，为推进高性能储能技术提供了有价值的见解，对开发和设计高性能全固态电池具有重要意义。

【文献信息】
Dendrite formation in solid-state batteries arising from lithium plating and electrolyte reduction. Nat. Mater., 2025.
https://doi.org/10.1038/s41563-024-02094-6

锂电联盟会长向各大团队诚心约稿，课题组最新成果、方向总结、推广等皆可投稿，请联系：邮箱libatteryalliance@163.com或微信Ydnxke。
相关阅读：
锂离子电池制备材料/压力测试！
锂电池自放电测量方法：静态与动态测量法！
软包电池关键工艺问题！
一文搞懂锂离子电池K值！
工艺，研发，机理和专利！软包电池方向重磅汇总资料分享！
揭秘宁德时代CATL超级工厂！
搞懂锂电池阻抗谱(EIS)不容易,这篇综述值得一看！
锂离子电池生产中各种问题汇编！
锂电池循环寿命研究汇总（附60份精品资料免费下载）

登录阅读全文
免责声明： 该内容由专栏作者授权发布或作者转载，目的在于传递更多信息，并不代表本网赞同其观点，本站亦不保证或承诺内容真实性等。若内容或图片侵犯您的权益，请及时联系本站删除。侵权投诉联系：  nick.zong@aspencore.com！
锂电联盟会长 研发材料，应用科技
评论
  • 可穿戴设备里的"四两拨千斤"！光学设计竟能这样玩？
    流感季急诊室外彻夜排起的长队，手机屏幕里不断闪烁的重症数据，深夜此起彼伏的剧烈咳嗽声——当病毒以更狡猾的姿态席卷全球，守护健康的战争早已从医院前移到每个人的身上。在医学界公认的「72小时黄金预警期」里，可穿戴设备闪烁的光芒正穿透皮肤组织，持续捕捉血氧浓度、心率变异性和体温波动数据。这不是科幻电影的末日警报，而是光电传感器发出的生命预警，当体温监测精度精确到±0.0℃，当动态血氧检测突破运动伪影干扰……科技正在重新定义健康监护的时空边界。从智能手表到耳机，再到智能戒指和智能衣物，这些小巧的设备通过
    艾迈斯欧司朗 2025-03-20 15:45 164浏览
  • ​高可靠性PCB制造：捷多邦如何实现20年以上的使用寿命？
    在电子制造领域，PCB（印刷电路板）的使用寿命直接决定了产品的长期稳定性和可靠性。捷多邦作为全球领先的PCB制造商，始终将质量放在首位，致力于为客户提供高可靠性、高性能的PCB解决方案。以下是捷多邦如何确保PCB使用寿命超过20年的核心技术与优势。 1. ​高品质原材料：从源头保障耐用性捷多邦采用国际认证的优质基材，如FR4、高频材料和高TG板材，确保PCB在高温、高湿等极端环境下的稳定性。通过严格的原材料筛选和入库检验，捷多邦从源头控制质量，避免因材料缺陷导致的失效问题。
    捷多邦 2025-03-20 11:22 98浏览
  • 升级换代的家电产品是如何实现智能控制的呢？
    家电“以旧换新”政策的覆盖范围已从传统的八大类家电（冰箱、洗衣机、电视、空调、电脑、热水器、家用灶具、吸油烟机）扩展至各地根据本地特色和需求定制的“8+N”新品类。这一政策的补贴再叠加各大电商平台的优惠，家电销售规模显著增长，消费潜力得到进一步释放。晶尊微方案为升级换代的智能家电提供了高效且稳定的触摸感应和水位检测功能，使得操作更加便捷和可靠！主要体现在：水位检测1健康家电：养生壶、温奶器、加湿器的缺水保护安全2清洁电器：洗地机、扫地机器人的低液位和溢液提醒3宠物家电：宠物饮水机的缺水提醒/满水
    ICMAN 2025-03-20 15:23 142浏览
  • 技术干货 | TVS管及压敏电阻的‌箝位电压
            在当今电子设备高度集成的时代，电路保护显得尤为重要。TVS管（瞬态电压抑制二极管）和压敏电阻作为一种高效的电路保护器件，被广泛应用于各种电子设备中，用以吸收突波，抑制瞬态过电压，从而保护后续电路免受损坏。而箝位电压，作为TVS管和压敏电阻的核心参数之一，直接关系到其保护性能的优劣。箝位电压的定义        箝位电压指瞬态保护器件（如TVS二极管、压敏电阻）在遭遇过压时，将电路电压限制在安全范围内的
    广电计量 2025-03-20 14:05 93浏览
  • AEB自动急刹误触发问题如何避免？
    为有效降低人为疏失导致交通事故发生的发生率，各大汽车制造厂及系统厂近年来持续开发「先进驾驶辅助系统」ADAS, Advanced Driver Assistance Systems。在众多车辆安全辅助系统之中，「紧急刹车辅助系统」功能(AEB, Autonomous Emergency Braking)对于行车安全性的提升便有着相当大的帮助。AEB透过镜头影像模块与毫米波雷达感测前方目标，可在发生碰撞前警示或自动刹车以降低车辆损伤以及乘员伤害。面临的挑战以本次分享的客户个案为例，该车厂客户预计在
    百佳泰测试实验室 2025-03-20 15:07 100浏览
  • 服务器高速缆线大解密！如何实现全数质量验证？
    PCIe 5.0应用环境逐步成形，潜在风险却蠢蠢欲动？随着人工智能、云端运算蓬勃发展，系统对于高速数据传输的需求不断上升，PCI Express(PCIe)成为服务器应用最广的传输技术，尤其在高效能运算HPC(High Performance Computing)及AI服务器几乎皆导入了最新的PCIe 5.0规格，使得数据传输的双向吞吐量达到了128GB/s，让这两类的服务器能够发挥最大的效能。不过随着PCIe 5.0的频率达到16GHz，PCB板因为高频而导致讯号衰减加剧的特性，使得厂商面临很
    百佳泰测试实验室 2025-03-20 13:47 93浏览
  • 优思学院｜精益六西格玛实施难？破解3大障碍的关键策略！
    如同任何对我们工作方式的改变，新的工作方式必然会遇到许多必须面对的挑战。如果不解决组织在实施精益六西格玛过程中面临的障碍以及如何克服它们的问题，那么关于精益六西格玛的讨论就不算完整。以下列举了组织在成功实施精益六西格玛时常见的几个障碍，以及克服它们的方法：1）对精益六西格玛方法论缺乏理解。抵触情绪通常源于对精益六西格玛方法论的不了解，以及不相信它能真正发挥作用。这种情况在所有层级的人员中都会出现，包括管理层。虽然教育培训可以帮助改善这一问题，但成功的项目往往是打消疑虑的最佳方式。归根结底，这是一
    优思学院 2025-03-20 12:35 99浏览
  • AI服务器电源模块：光颉高精密薄膜电阻0.01%精度如何提升能效？
    贞光科技代理的品牌-光颉科技高精密薄膜电阻凭借0.01%的超高精度，在AI服务器电源模块中实现了精确电压分配、优化功率因数和减少热损耗，显著提升系统能效和可靠性。在当今的数字时代，人工智能（AI）服务器已成为数据中心的核心。随着AI应用的激增，服务器的性能和能效需求也在不断提高。电源模块作为服务器的关键组件，其性能直接影响整个系统的效率和可靠性。本文将探讨光颉科技高精密薄膜电阻，特别是其0.01%的精度，如何在AI服务器电源模块中提升能效。电源模块在AI服务器中的重要性电源模块负责将输入电源转换
    贞光科技 2025-03-20 16:55 154浏览
  • 朋友想用RK3506核心板自研一款嵌入式工业网关，分享一下我的设计思路
    本文内容来自微信公众号【工程师进阶笔记】，以工程师的第一视角分析了飞凌嵌入式OK3506J-S开发板的产品优势，感谢原作者温老师的专业分享。前两周，有一位老朋友联系我，他想找人开发一款数据采集器，用来采集工业现场的设备数据，并且可以根据不同的业务场景，通过不同的接口把这些数据分发出去。我把他提的需求总结了一下，这款产品方案大概有以下功能接口，妥妥地一款工业网关，在网上也能找到很多类似的产品方案，为啥他不直接买来用？再跟朋友深入地聊了一下，他之所以联系我，是因为看到我在公众号介绍过一款由飞凌嵌入式
    飞凌嵌入式 2025-03-20 11:51 118浏览
  • 飞凌嵌入式携手瑞芯微成为2025年全国大学生嵌入式大赛命题企业
    近日，保定飞凌嵌入式技术有限公司（以下简称“飞凌嵌入式”）携手瑞芯微电子股份有限公司（以下简称“瑞芯微”）正式加入2025年全国大学生嵌入式芯片与系统设计竞赛（以下简称“嵌入式大赛”），并在应用赛道中设立专属赛题。本次嵌入式大赛，双方选用基于瑞芯微RK3588芯片设计的ELF 2开发板作为参赛平台，旨在通过此次合作，促进产教融合，共同推动嵌入式系统创新人才的培养。全国大学生嵌入式芯片与系统设计竞赛是一项A类电子设计竞赛，同时也是被教育部列入白名单的赛事，由中国电子学会主办，是学生保研、求职的公认
    飞凌嵌入式 2025-03-20 11:53 85浏览
  • 艾迈斯欧司朗×福尔达：定义座舱照明新范式
    全球领先的光学解决方案供应商艾迈斯欧司朗（SIX：AMS）近日宣布，凭借AS1163独立智能驱动器（SAID）成为中国领先的智能集成系统产品汽车制造商宁波福尔达智能科技股份有限公司（“福尔达”）环境动态照明应用的关键供应商。此次合作标志着汽车技术发展的一个重要时刻，充分展现了AS1163在优化动态照明应用系统成本方面的多功能性和先进性能。该产品支持传感器集成，拥有专为车顶照明设计的超薄外形，并能提升车内照明系统的性能。AS1163是一款先进的智能LED驱动器，能够与开放系统协议（OSP）网络无缝
    艾迈斯欧司朗 2025-03-20 14:26 97浏览
  • 飞凌嵌入式邀您共聚第91届中国国际医疗器械博览会
    4月8-11日，第91届中国国际医疗器械博览会（CMEF）将在国家会展中心（上海）举办。这场全球瞩目的医疗科技盛宴以“创新科技，智领未来”为主题，旨在全方位展示医疗科技的最新成果，与来自全球的行业同仁一道，为全球医疗健康领域带来一场科技与商贸交融的产业“盛宴”。飞凌嵌入式作为专业的嵌入式技术解决方案提供商，一直致力于为医疗器械行业提供丰富的、高可靠性的嵌入式硬件主控解决方案。届时，飞凌嵌入式将为来自全球的观众带来适用于IVD、医疗影像、生命体征监测等医疗设备的嵌入式板卡、显控一体屏产品以及多款动
    飞凌嵌入式 2025-03-20 11:46 35浏览
我要评论
0
点击右上角，分享到朋友圈 我知道啦
请使用浏览器分享功能 我知道啦
