一、前言

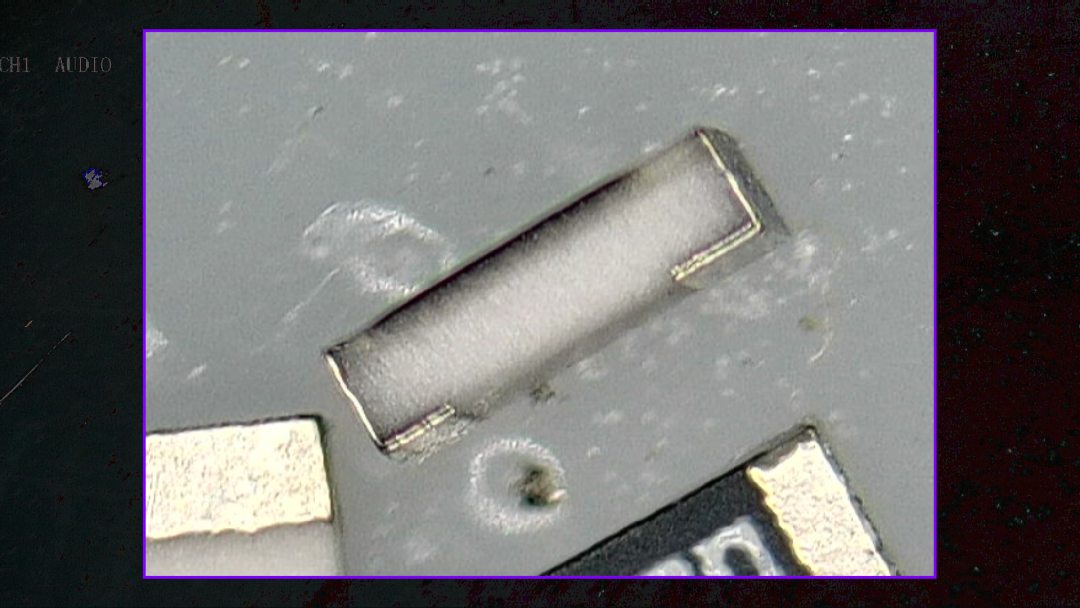

这种0欧姆的电阻，我经常应用在实验电路板中，它可以充当跳线，在单面板上实现双层板的效果。不过，今天看到在B站的朋友发送过来一个令人感到惊讶的事情，他提到，在 0603封装的表贴电阻中，从侧面看，可以看到它是由金属模的，这样就会造成飞线中，电阻下面线路相互之间短路。

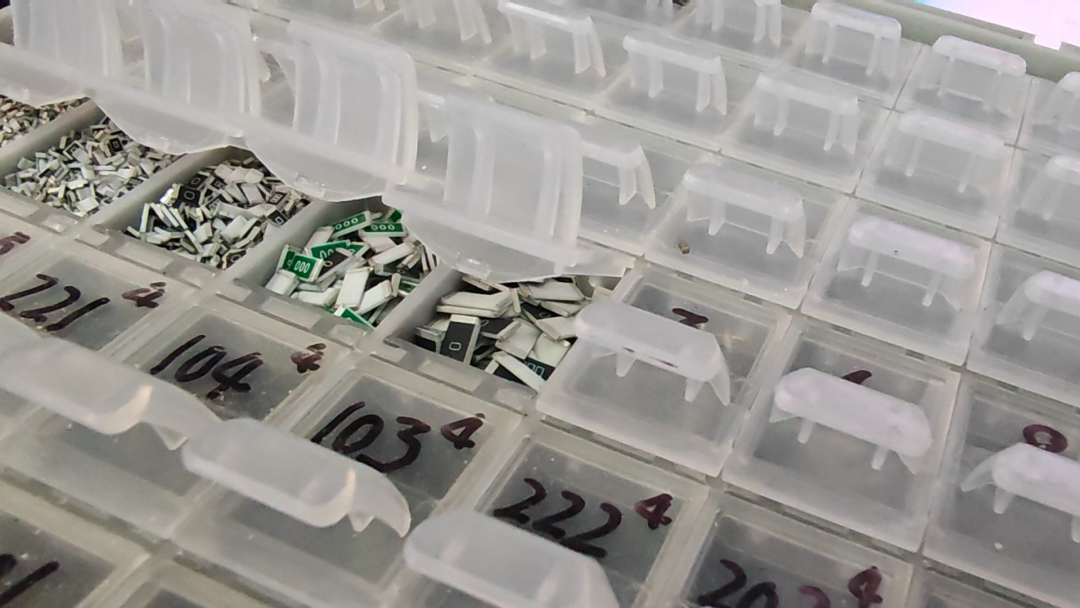

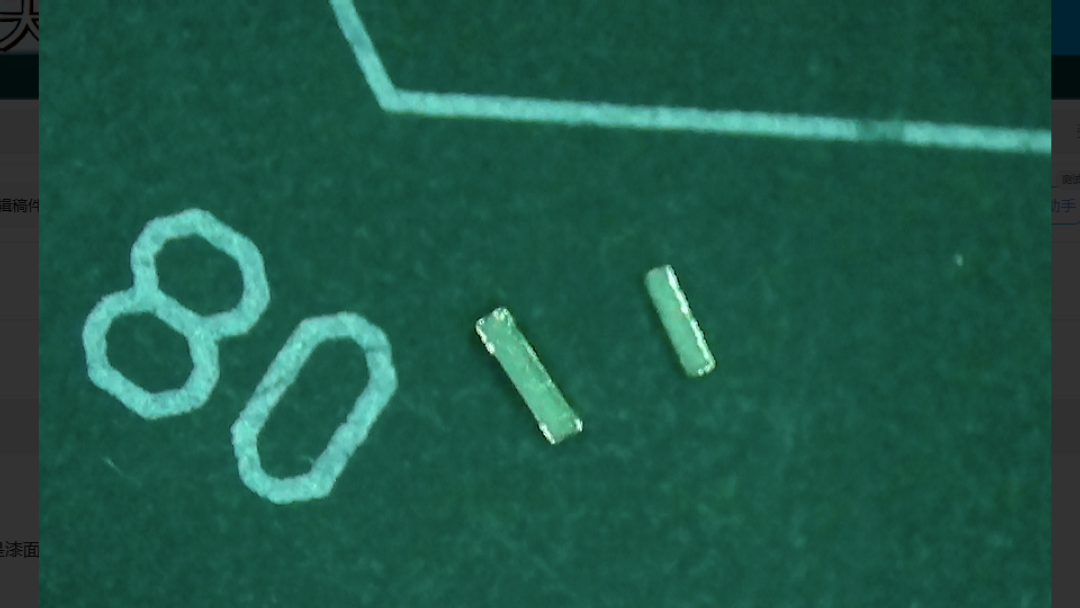

下面，对我手边用于飞线的0欧姆表贴电阻检查一下，看是否侧面有金属层。这里有不同封装的0欧姆表贴电阻。从 0402 移植到2512。对于超过2512的距离，则使用金属短路子。下面检查一下其中 0603封装的表贴电阻侧面的情况。将三个电阻放在放大镜下，一个是侧面放置，另外两个是正反放置。从侧面来看，0欧姆封装的表贴电阻，只有在两端具有金属层。中间部分是绝缘层。这一点与B站朋友发送过来的情况不同。

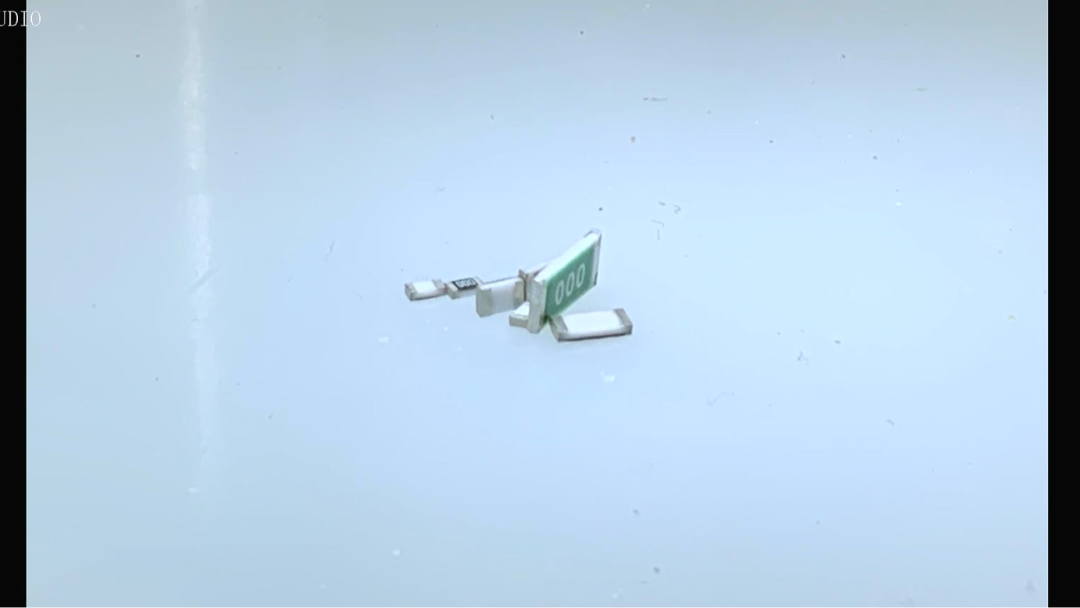

再查看一下其他几种比较大的封装0欧姆表贴电阻。他们的侧面，都是端口有引线，中间部分都没有金属层。特别是，对于左下角的这颗 0402封装的电阻，它的侧面也是绝缘的。只有侧面没有导电金属层，才能够保证使用0欧姆跳线比较安全。
本文检查了手边的几款用于跳线的0欧姆表贴电阻，侧面都没有金属层。这说明，0欧姆标贴电阻侧面是否具有导电层，不同厂商生产的0欧姆电阻情况不同。
