看懂这篇，轻松画出稳压管电路的输出波形

来做一道有趣的电路波形题。

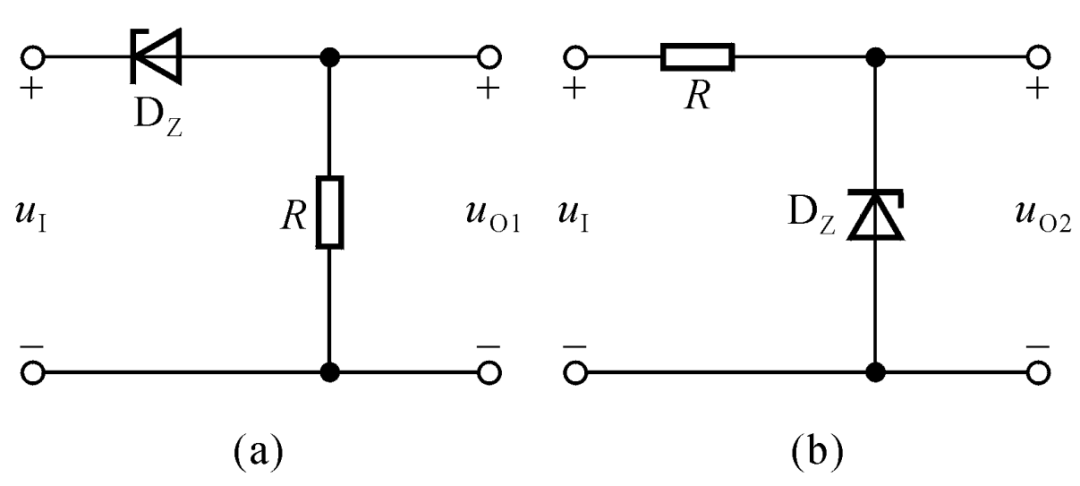

电路如下图（a）、（b）所示，稳压管的稳定电压U_Z＝3V，R的取值合适：

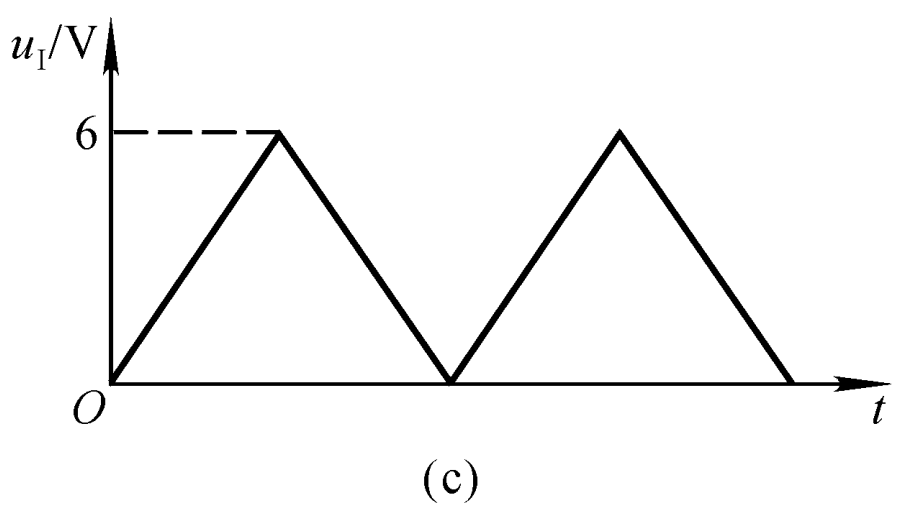

u_I的波形如下图（c）所示：

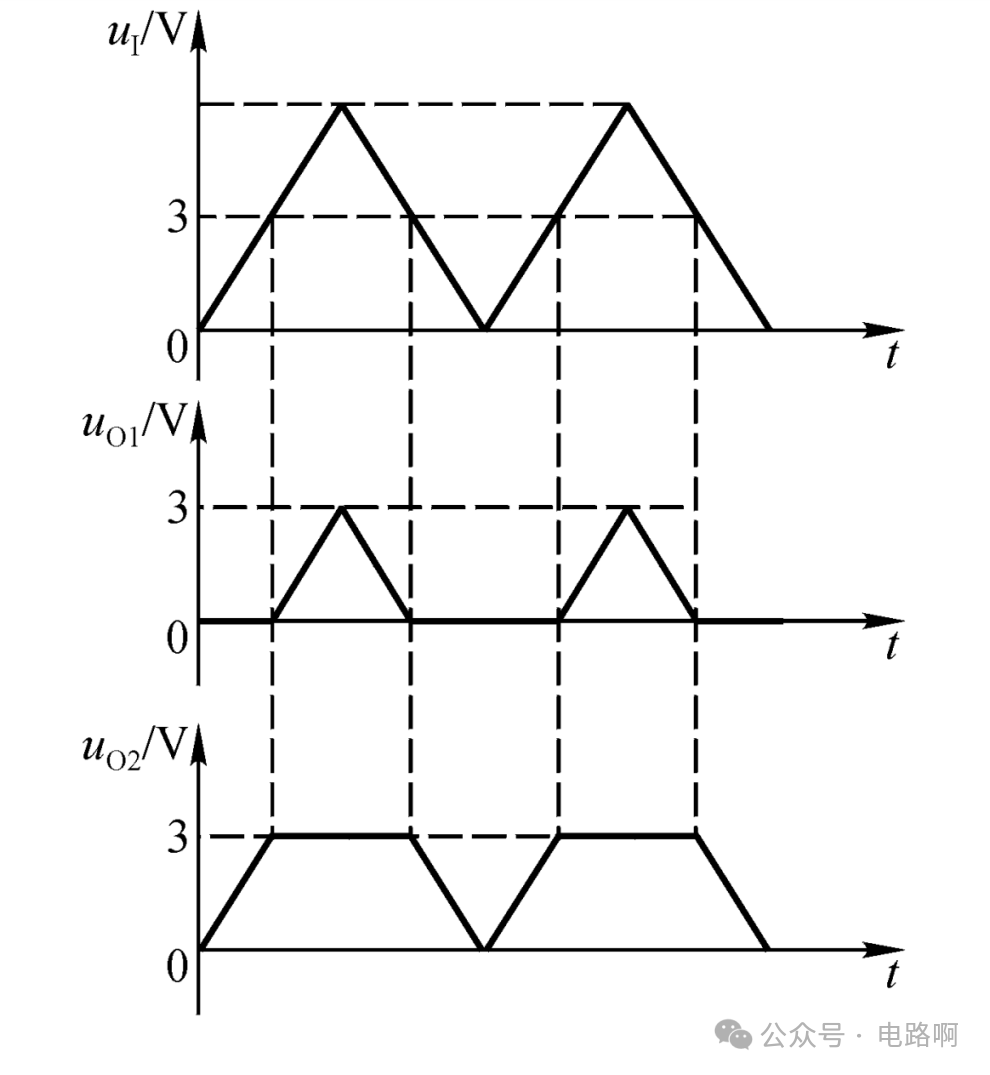

试分别画出u_O1和u_O2的波形。

下面开始解答。

一、首先说明稳压管的工作原理。

稳压管的特性是当反向电压达到其稳定电压U_Z时，稳压管反向击穿，两端电压基本保持不变，为U_Z。当正向电压足够大时（硅管约0.7V，锗管约 0.3V），稳压管正向导通，两端电压近似为正向导通电压。

二、分析图（a）电路

当u_I<U_Z时：稳压管D_Z处于反向截止状态，相当于开路。此时电阻R中没有电流流过，根据u_O1=iR（i为流过R的电流），可得u_O1=0V。

当u_I≥U_Z时：稳压管D_Z反向击穿，两端电压稳定在U_Z=3V。此时电阻R上的电压u_O1=u_I-U_Z。

_{三、分析图（b）电路}

当u_I<U_Z时：稳压管D_Z处于反向截止状态，相当于开路。此时输出电压u_O2=u_I，因为电路中没有电流流过电阻R，R上没有压降。

当u_I≥U_Z时：稳压管D_Z反向击穿，两端电压稳定在U_Z=3V。此时输出电压u_O2=U_Z=3V。
