原理图设计是整个电路设计中很重要的一个环节，一旦原理图出错，layout就跟着错，在调试阶段发现了还好，如果没发现，问题遗留到生产，甚至客户那里去了，就会相当麻烦。

以下是王工整理的原理图checklist，大家可以结合自己的产品，对内容进行适当删减。原理图画完之后，一定要逐一检查，能避免90%以上的问题，上面的低级错误至少不会再犯。

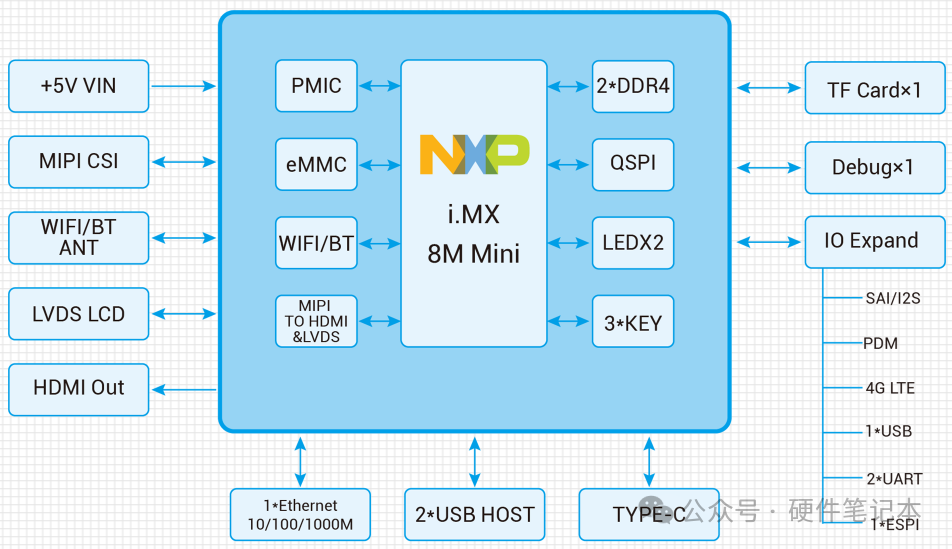

系统框图

在我们设计原理图之前一般都会先设计硬件系统框图，确保设计过程高效且系统可靠，需要检查以下几个方面。

• 是否覆盖了客户提出的需求（针对需求，逐一检查）；

• 分模块划分，便于理解，仔细查看整个逻辑层次是否分明；

• 各个接口规格是否明确标识（比如：2*USB 3.0）；

• 主芯片是否符合要求，处理能力是否能够达到；

• 检查关键外围接口芯片，性能指标是否满足客户要求，以及软件支持能力（是否支持蓝牙5.0）；

• 主芯片，电源芯片，功能芯片等主要元件器的采购、货期、成本是否符合要求；

• 硬件总体成本是否满足要求，资源要够，也不能过于冗余设计。

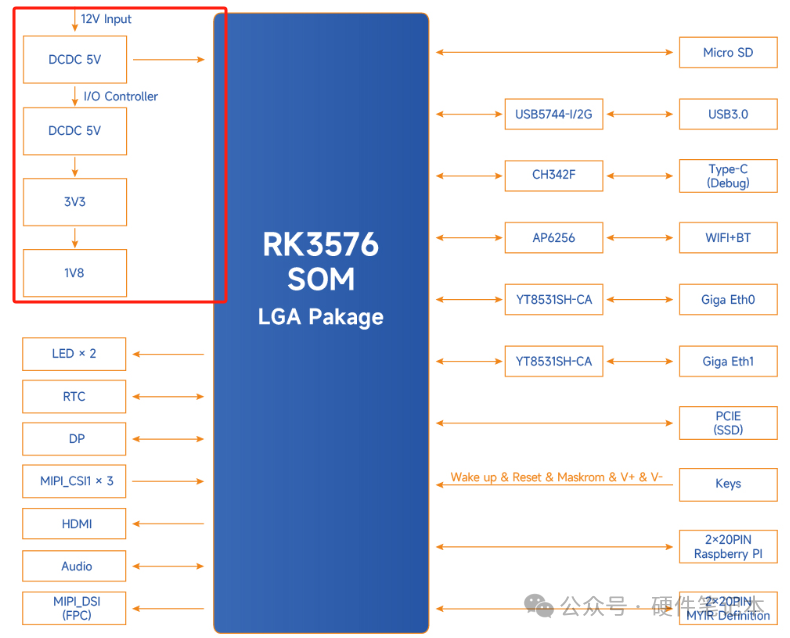

电源树框图

• 确保电源芯片的选型输入，输出电压满足要求；
• 确保电源供电功率的合理性；

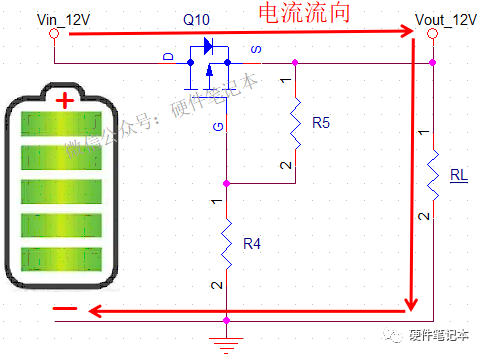

• 确保电源输入包含EMI、短路、反向、过流、过压等措施，结合项目需求书进行确认；
• 电源模块划分是否合理（DC/DC和LDO不要搞错）；
• 电源系统框图是否包含所有功能模块（别遗漏了所有芯片的供电）；
• 电源供电路径是否合理；
• 是否预留电源供电的开关信号（有些回路中的电压需要控制通断，回路中需要加MOS进行开关控制）；
• 电源输入输出电压电流是否合理。

详细功能检查

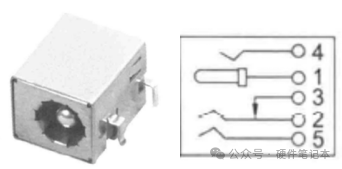

• 检查连接器的引脚定义，如果没有把握，可以查询实物或者找供应商确认（如开头举例）；
• 串口的TX和RX是否接反，这是高频犯错点；
• 不同模块之间的电平确认，如果无法确认，预留电平转换电路；
• 最小系统电源均有网络来源且功率满足需求(如CPU Core电源、GPU电源、S0C功能块电源等)；
• 最小系统所有时钟信号来源符合要求(如主时钟、休眠时钟、总线时钟、接口时钟等)；
• 是否有复位信号；
• 最小系统程序下载方式确认(如USB接口下载、JTAG、串口等)；
• 最小系统启动方式是否正确，多种启动方式切换设计是否方便；
• 所有信号的检查，确保无单点网络，且所有信号都有输入和输出；
• 各个模块的电气检查：供电、复位系统、信号、时钟、上电时序、下电时序等信号的检查，是否满其模块相关要求如LCD、WIFI模块等；

• 所有信号线序进行检查，没有连接错误现象(如信号线序接反，网络命名错误导致信号连接错误等)；

• 芯片的选择是否符合要求的功能和性能(如网卡、串口的速度，SD卡、eMC、PCIe、DDR、USB等版本和速度)；

• 检查各接地的设计：PE，DGND，AGND等；

• 电容参数确认(取值、耐压、温度、ESR等)，注意电解电容需要有极性标识，原理图是否标识明确耐压，陶瓷电容建议60%降额设计；

• 电阻参数确认(取值、精度、功率、封装)，原理图是否标识明确精度；

• 电感参数确认(取值、精度、功率、DCR、感值与电流曲线特性)，需要考虑功率电感的饱和电流和峰值电流；

• 二极管参数确认(电流、电压、正向电流、正向压降、反向电压、反向漏电流等)；

• MOS管参数确认(电流、电压、Vgs、Vds等)；

• 磁珠参数确认(电流、交流阻抗、直流阻抗等)；

• 对外接口器件如按键、网口、USB等，需要加防ESD器件；

• TVS管和压敏电阻注意寄生电容大小，高速信号线如USB等尽量选用小电容物料；

• I2C和串口预留0R电阻，防止出错时从芯片或接口端子引脚飞线；


• 要注意差分线的命名，一般是P，N为一组，不能多也不能少，像LVDS或HDMI差分线上预留共模电感；

• 确认网口连接器的开口方向、是否带指示灯以及是否带POE功能；

• 按键确认，根据结构而定，选择对应的侧出或者直出按键。

通用性检查

• 原理图有序摆放，从左到右，从上到下，可以多页原理图分开，分功能设计，更加方面检查；


• 关键信息备注（电源输出的电压电流，输出参数计算）；

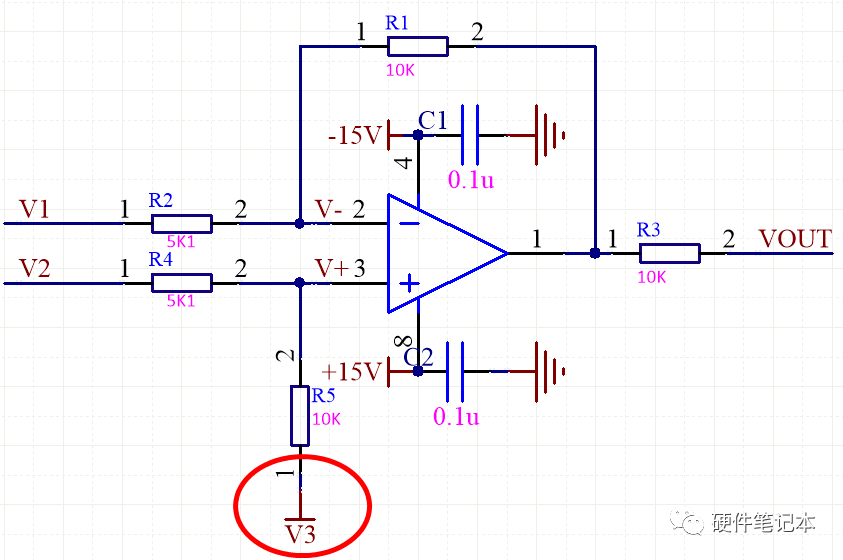

• 检查是否有错误的网络连接，如器件两端的网络相同；

• 电路图表达是否符合原理图设计规范，确保没有参数字体无重叠，方向统一，排版整洁；

• DRC检查确认，没有Error项，确认Warning项是否可以忽略；

• 确认连接器的Pin1脚，线序、引脚定义（公司的同一种接口引脚定义尽量固定，方便连接线的共用）；

• 器件属性应包括厂家、型号、描述以及PCB封装，方便直接导出BOM；

• 物料归一化，如电阻1%和5%是否可以合并成1%，电容是否可以从低耐压合并成高耐压；

• 连接器选型要尽可能防呆，避免插错位置；

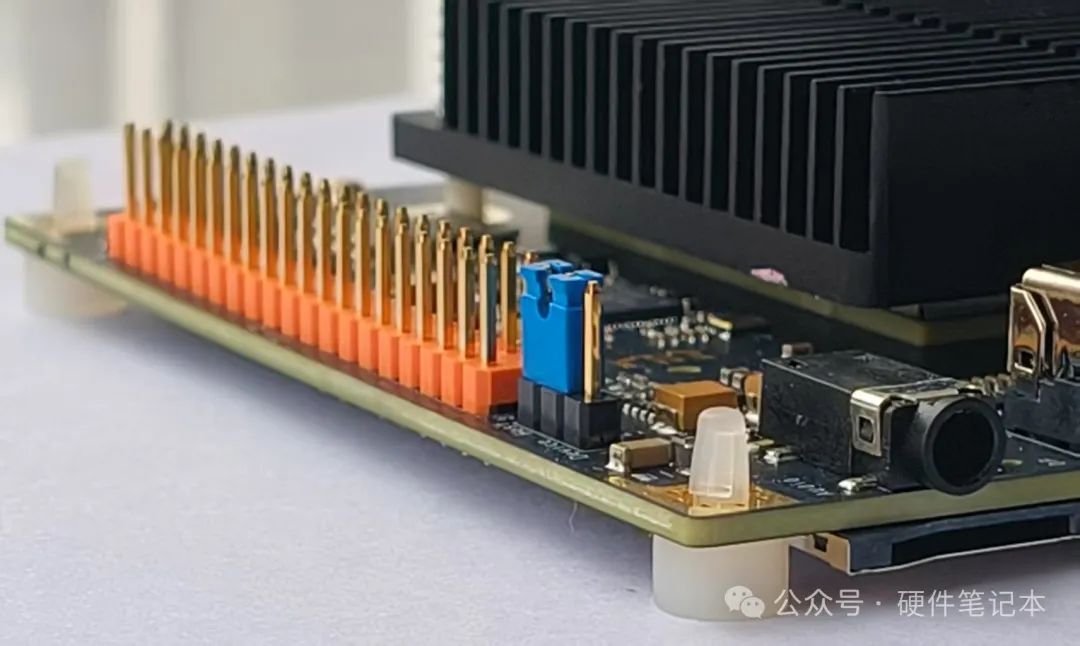

• 尽可能PCBA上的所有物料都体现在原理图上，如PCB，纽扣电池，散热器螺钉、螺帽、跳帽、屏蔽罩等；
• 检查兼容设计，确保哪些元件一定要焊，哪些元件NC（之前搞错了一颗电阻，导致USB通信异常）。
