CherryUSB

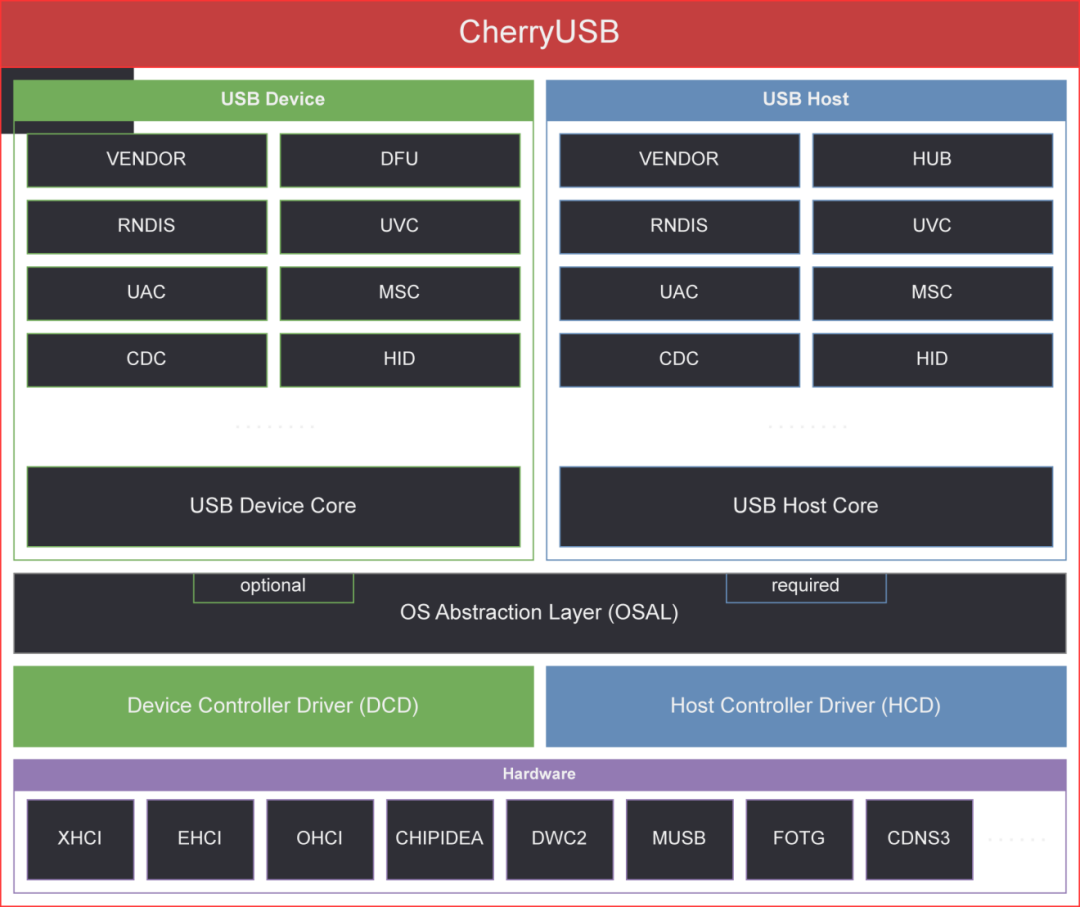

CherryUSB 是一个小而美的、可移植性高的、用于嵌入式系统（带 USB IP）的高性能 USB 主从协议栈。

为什么选择 CherryUSB

易于学习 USB

为了方便用户学习 USB 基本知识、枚举、驱动加载、IP 驱动，因此，编写的代码具备以下优点：

-代码精简，逻辑简单，无复杂 C 语言语法

-树状化编程，代码层层递进

-Class 驱动和 porting 驱动模板化、精简化

-API 分类清晰（从机：初始化、注册类、命令回调类、数据收发类；主机：初始化、查找类、数据收发类）

易于使用 USB

为了方便用户使用 USB 接口，考虑到用户学习过 uart 和 dma，因此，设计的数据收发类接口具备以下优点：

-等价于使用 uart tx dma/uart rx dma

-收发长度没有限制，用户不需要关心 USB 分包过程（分包过程在 porting 中处理）

易于发挥 USB 性能

考虑到 USB 性能问题，尽量达到 USB 硬件理论带宽，因此，设计的数据收发类接口具备以下优点：

-Porting 驱动直接对接寄存器，无抽象层封装

-Memory zero copy

-IP 如果带 DMA 则使用 DMA 模式（DMA 带硬件分包功能）

-长度无限制，方便对接硬件 DMA 并且发挥 DMA 的优势

-分包过程在中断中执行

目录结构

Device 协议栈简介

CherryUSB Device 协议栈对标准设备请求、CLASS 请求、VENDOR 请求以及 custom 特殊请求规范了一套统一的函数框架，采用面向对象和链表的方式，能够使得用户快速上手复合设备，不用管底层的逻辑。同时，规范了一套标准的 dcd porting 接口，用于适配不同的 USB IP，达到面向 ip 编程。

CherryUSB Device 协议栈当前实现以下功能：

-支持 USB2.0 全速和高速设备（USB3.0 超高速 TODO）

-支持端点中断注册功能，porting 给用户自己处理中断里的数据

-支持复合设备

-支持 Communication Device Class (CDC_ACM, CDC_ECM)

-支持 Human Interface Device (HID)

-支持 Mass Storage Class (MSC)

-支持 USB VIDEO CLASS (UVC1.0、UVC1.5)

-支持 USB AUDIO CLASS (UAC1.0、UAC2.0)

-支持 Device Firmware Upgrade CLASS (DFU)

-支持 USB MIDI CLASS (MIDI)

-支持 Remote NDIS (RNDIS)

-支持 WINUSB1.0、WINUSB2.0、WEBUSB、BOS

-支持 Vendor 类 class

-支持 UF2

-支持 Android Debug Bridge (Only support shell)

-支持相同 USB IP 的多从机

CherryUSB Device 协议栈资源占用说明（GCC 10.2 with -O2）：

Host 协议栈简介

CherryUSB Host 协议栈对挂载在 root hub、外部 hub 上的设备规范了一套标准的枚举实现，对不同的 Class 类也规范了一套标准接口，用来指示在枚举后和断开连接后该 Class 驱动需要做的事情。同时，规范了一套标准的 hcd porting 接口，用于适配不同的 USB IP，达到面向 IP 编程。最后，协议栈使用 OS 管理，并提供了 osal 用来适配不同的 os。

CherryUSB Host 协议栈当前实现以下功能：

-支持 USB2.0 full speed 和 high speed（USB3.0 TODO）

-自动加载支持的Class 驱动

-支持阻塞式传输和异步传输

-支持复合设备

-支持多级 HUB，最高可拓展到 7 级(目前测试 1拖 10 没有问题，仅支持 dwc2/ehci/xhci/rp2040)

-支持 Communication Device Class (CDC_ACM, CDC_ECM)

-支持 Human Interface Device (HID)

-支持 Mass Storage Class (MSC)

-Support USB Video CLASS (UVC1.0、UVC1.5)

-Support USB Audio CLASS (UAC1.0)

-支持 Remote NDIS (RNDIS)

-支持 USB Bluetooth (支持 nimble and zephyr bluetooth 协议栈，支持 CLASS: 0xE0 或者厂家自定义类，类似于 cdc acm 功能)

-支持 Vendor 类 class (serial, net, wifi)

-支持 USB modeswitch

-支持 Android Open Accessory

-支持相同 USB IP 的多主机

同时，CherryUSB Host 协议栈还提供了 lsusb 的功能，借助 shell 插件可以查看所有挂载设备的信息，包括外部 hub 上的设备的信息。

CherryUSB Host 协议栈资源占用说明（GCC 10.2 with -O2）：

其中，sizeof(struct usbh_hub) 和 sizeof(struct usbh_hubport) 受以下宏影响：

#define CONFIG_USBHOST_MAX_EXTHUBS          1          #define CONFIG_USBHOST_MAX_EHPORTS          4          #define CONFIG_USBHOST_MAX_INTERFACES       8          #define CONFIG_USBHOST_MAX_INTF_ALTSETTINGS 8          #define CONFIG_USBHOST_MAX_ENDPOINTS        4

x 受以下宏影响：

#define CONFIG_USBHOST_MAX_CDC_ACM_CLASS 4          #define CONFIG_USBHOST_MAX_HID_CLASS     4          #define CONFIG_USBHOST_MAX_MSC_CLASS     2          #define CONFIG_USBHOST_MAX_AUDIO_CLASS   1          #define CONFIG_USBHOST_MAX_VIDEO_CLASS   1

USB IP 支持情况

仅列举标准 USB IP 和商业性 USB IP

文档教程

CherryUSB 快速入门、USB 基本概念、API 手册、Class 基本概念和例程，参考 CherryUSB Documentation Tutorial

视频教程

基于 V1.4.3：https://www.bilibili.com/cheese/play/ss707687201

描述符生成工具

TODO

示例仓库

软件包支持

CherryUSB 软件包可以通过以下方式获取：

-RT-Thread

-YOC

-ESP-Registry

商业支持

参考 https://cherryusb.readthedocs.io/zh-cn/latest/support/index.html 。

支持企业

感谢以下企业支持（顺序不分先后）：
