在电子电路设计和调试中，晶振为电路提供稳定的时钟信号。我们可能会遇到晶振有电压，但不起振，从而导致整个电路无法正常工作的情况。今天凯擎小妹聊一下可能的原因和解决方案。
在硬件调试中，许多工程师在测量晶振时发现两端都有电压，例如1.6V，但没有明显的压差，第一反应可能是怀疑短路。
晶振电路本质上是一个交流振荡电路。当晶振未起振时，两端会静止在一个中间电位，通常接近电源电压的一半。万用表测得的是稳定的直流电压，因此没有压差。
这种情况一般是：
晶振没起振，并不是短路。

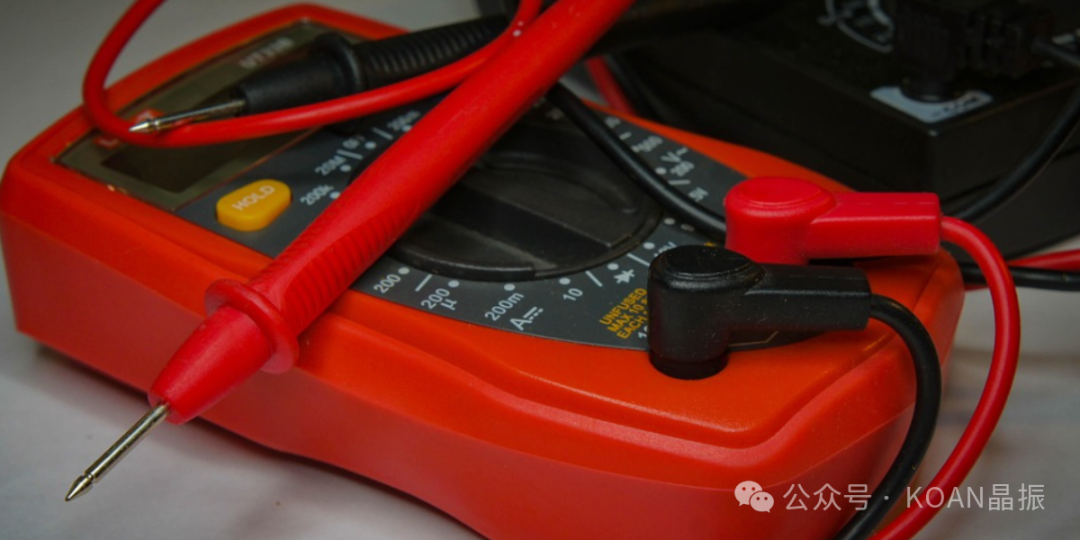

如果怀疑短路，建议使用万用表的电阻档进行测量。断电后测量晶振两端的电阻：
接近0Ω:可能存在短路，如焊锡桥连、晶振内部击穿；
几千欧姆以上:说明晶振电路通畅，只是未振荡。
负载电容不合适：晶振通常需要外接两个电容。如果电容值不匹配，可能导致不起振。建议查阅晶振规格书，计算合适的负载电容值。更多：《负载电容的重要性，及如何确定CL值？》
反馈电阻缺失：一般在晶振两端会并联一个约1MΩ的反馈电阻，有助于启动振荡。数值不合适，振荡电路可能无法闭环启动。
驱动芯片配置错误：像STM32、ESP32等主控芯片需要软件设置为“外部晶振模式”，否则即便电路接得没问题，也不会起振。更多：《单片机外部晶振 - XTAL和EXTAL引脚》
晶振本身损坏：有些晶振虽然外观看不出问题，但内部石英片可能已断裂或老化。
PCB布线问题：晶振附近若布线过长、过细或受干扰严重，也会影响振荡效果。
断电，测电阻 → 排除短路
检查电容/电阻值 → 确保合理
更换晶振 → 排除器件问题
示波器观察波形 → 确认是否有起振（更多：《单端输出和差分输出波形》）
检查MCU寄存器/启动配置 → 确保设置正确
