无论是模电还是数电，理论知识相对来说还是比较枯燥，各种电路原理理解清楚不算容易，换一种生动形象的方式或许会增加一些趣味性，也更容易理解这些知识。
下面整理了一些常见的电路，以动态图形的方式展示。
1、单相桥式整流电路
2、单相半波整流电路
3、全波整流电路
4、全波整流与半波整流对比

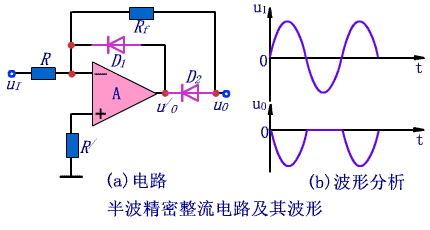

5、半波精密整流电路
6、半波整流波形分析

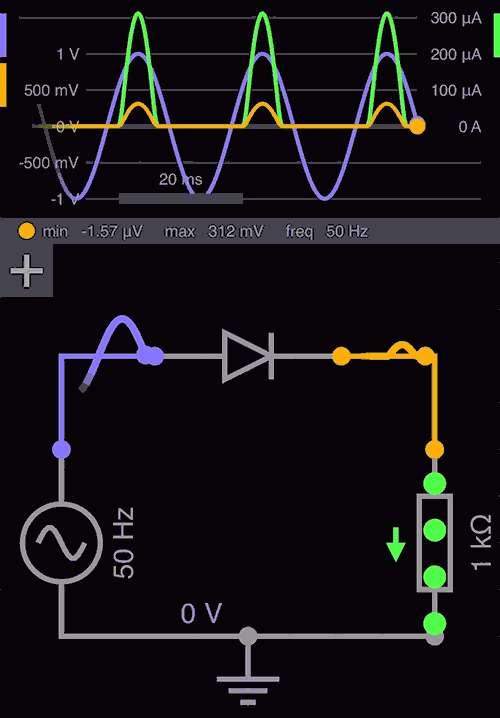

通过一个二极管实现半波整流。其中1kΩ的电阻是负载。半波整流电路，即把“交流电压”转变为“脉动直流电压“。所谓“脉动直流电压“，是指电压方向（正负极）不变，但大小随时间变化。各点波形如下：
完整文章：直观感受电路信号波形：半波整流电路

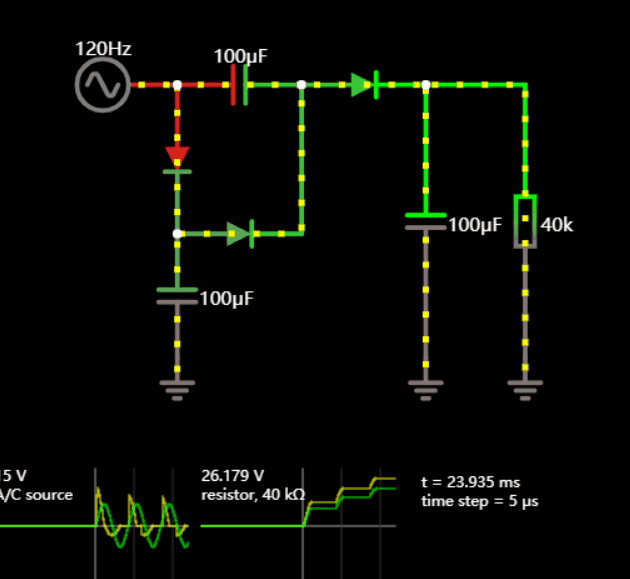

7、升压电路
8、压控振荡器

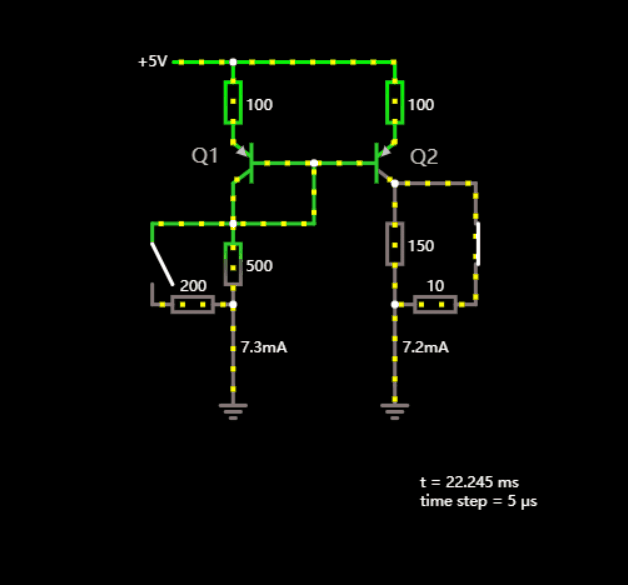

9、电流镜

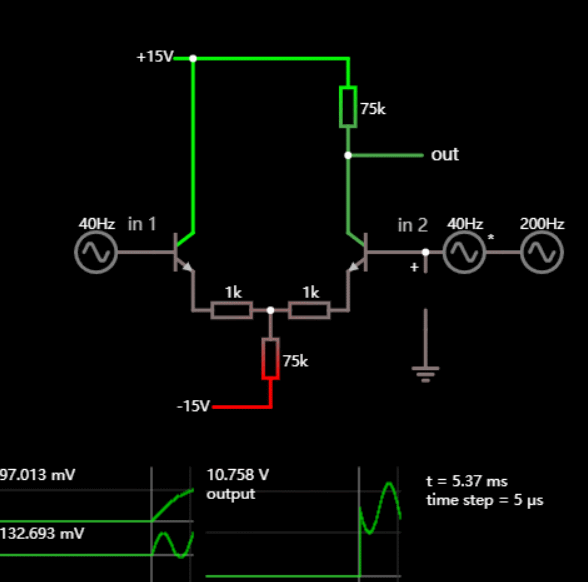

10、差分放大器

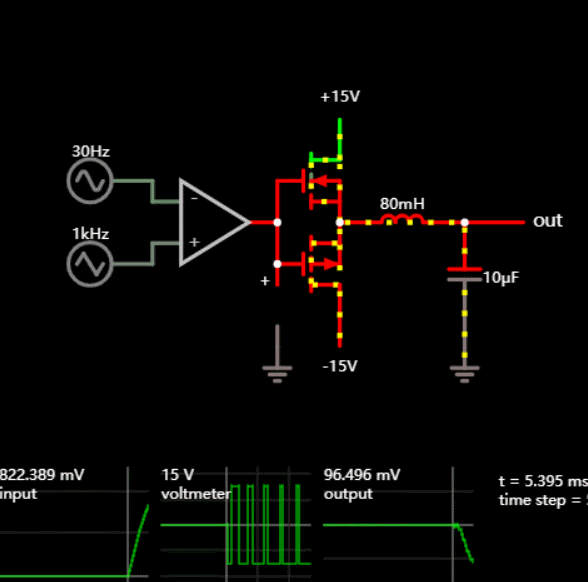

11、D类放大器

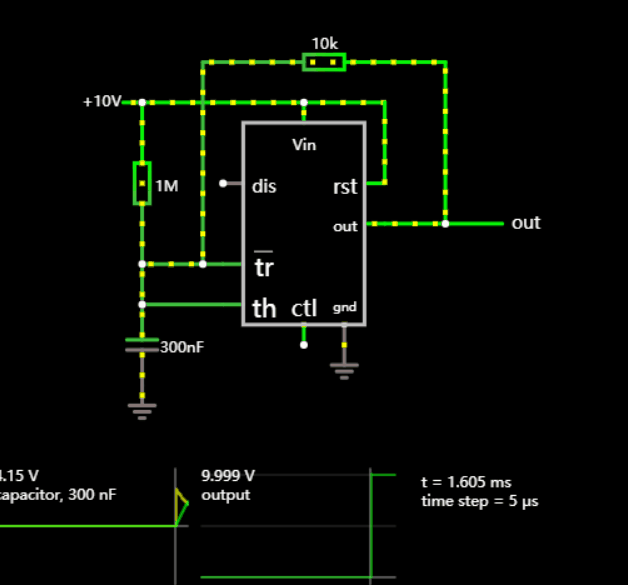

12、555方波振荡器

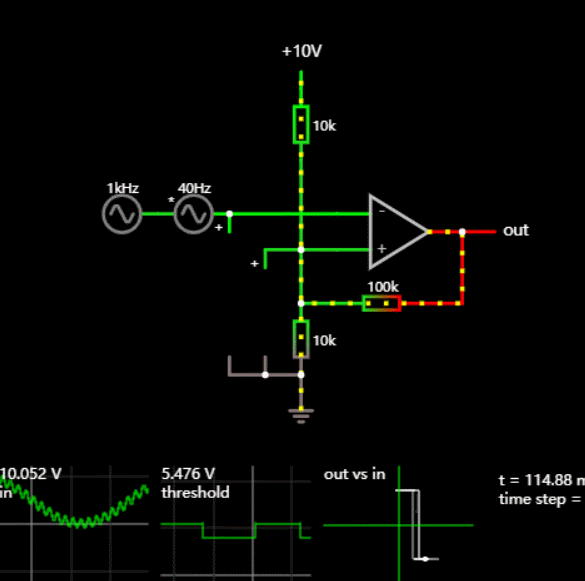

13、施密特触发器

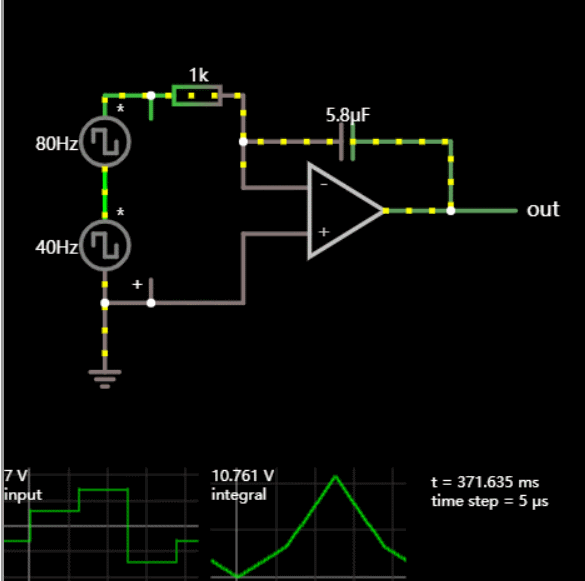

14、积分器
15、微分器

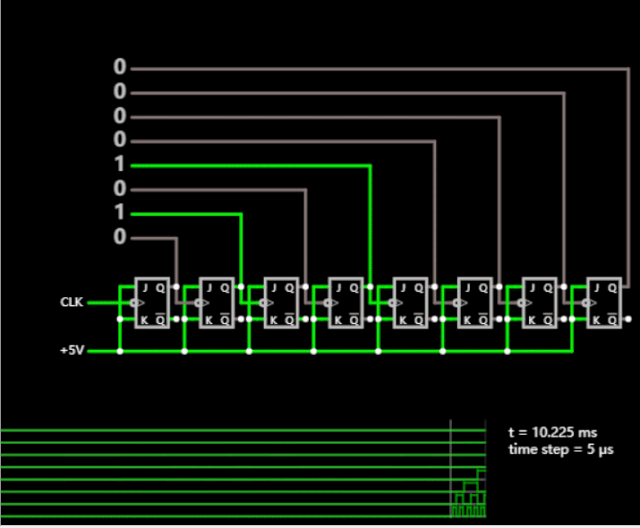

16、8位异步计数器

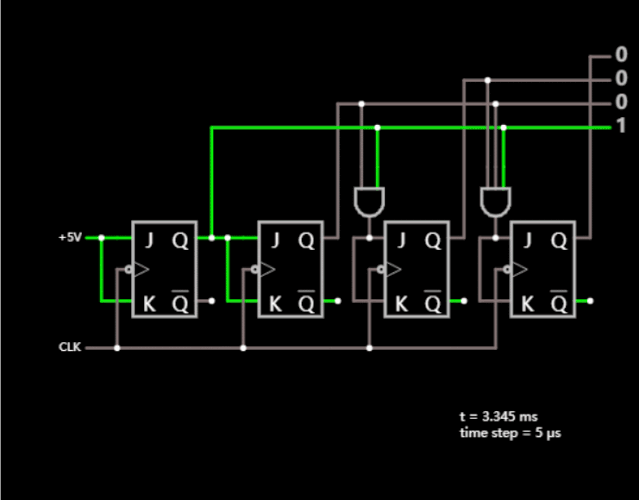

17、4位同步计数器

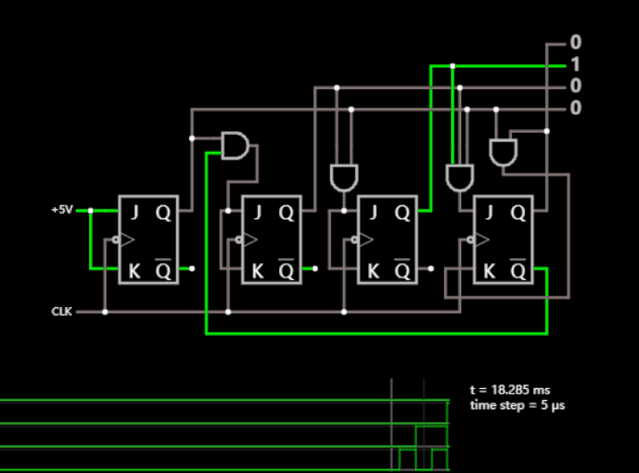

18、4位十进制计数器

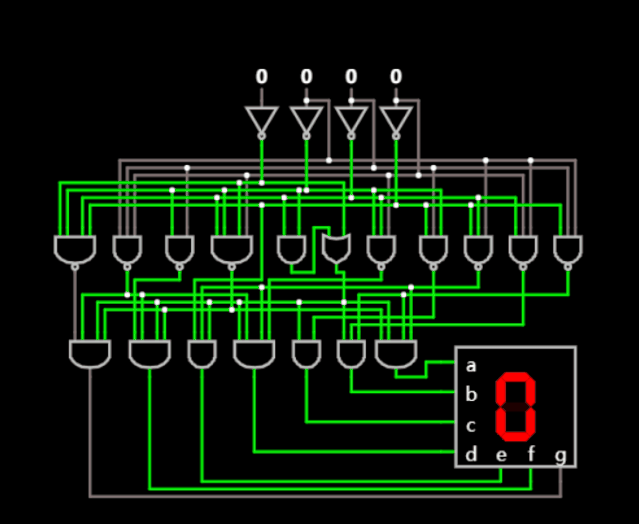

19、7段LED译码器

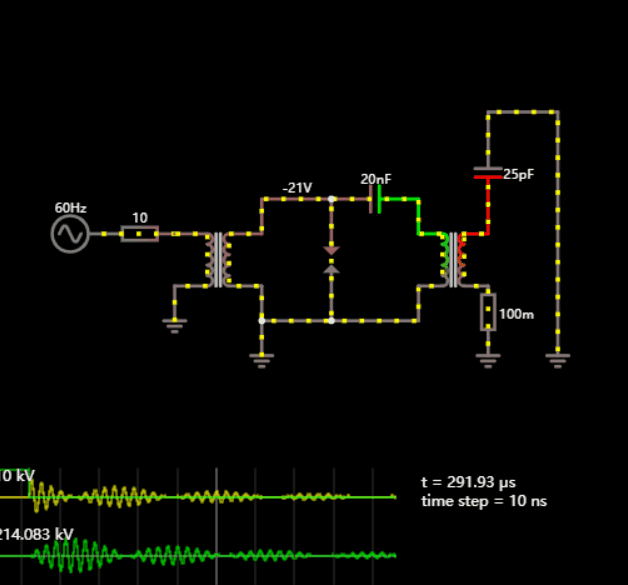

20、特斯拉线圈
有些图看不懂也没关系，感受过，就有收获。
就好像上大学时很多人浑浑噩噩，但只要经历了四年，总会有点不一样的。
