今天在了解一些网络设备，然后看到光模块这个配件。
刚好这个模块和平时拆解的交换机也关联很多，自已也很少有机会用到这一类东西，基本没这方面的知识，只知道这种模块叫SFP模块。

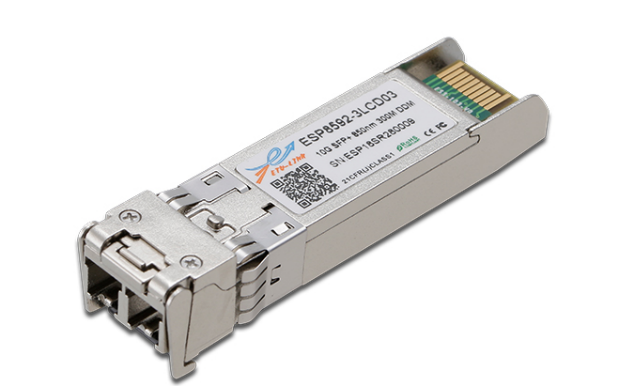

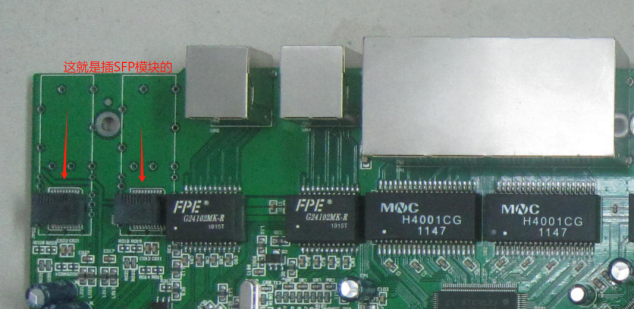

十年前生产过的一个交换机就上就有SFP模块接口

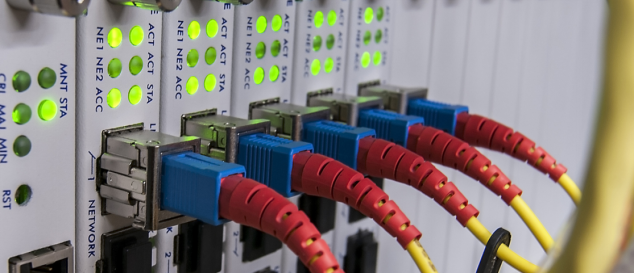

这种SFP光模一般是接光纤，速率可以达到万兆以上，而且可以实现远距离（上百公里）信号传输，这是一般网线只能达到100米完全不可比的。

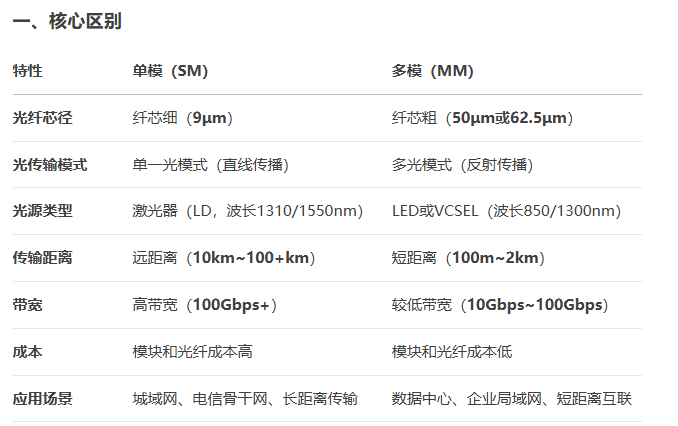

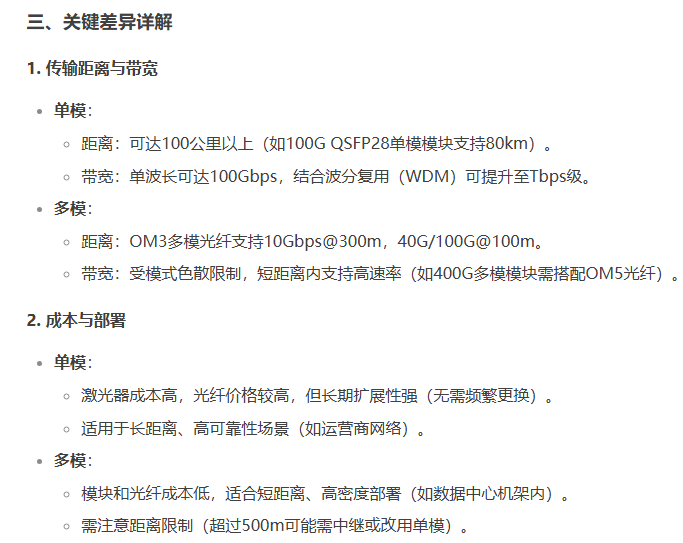

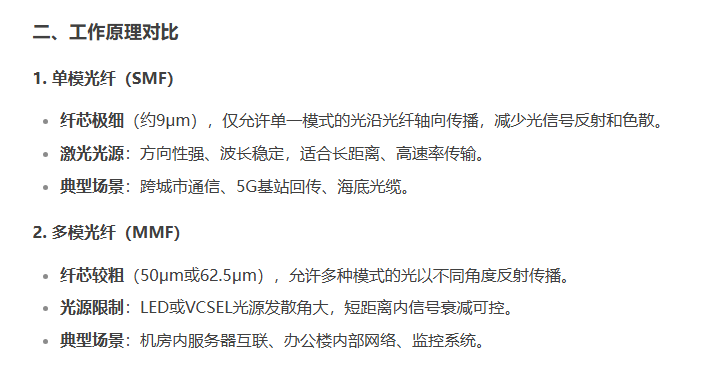

差不多花了一小时对光模块的各种知识进行提问学习了解，发现光模块所包括的知识可真是多啊，远不是想的这么简单，什么单模、多模、单纤、双纤、波长、应用区别等等太多了，还真要花时间消化一下，不然有点转不弯来。

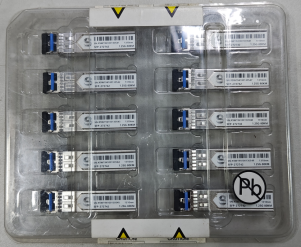

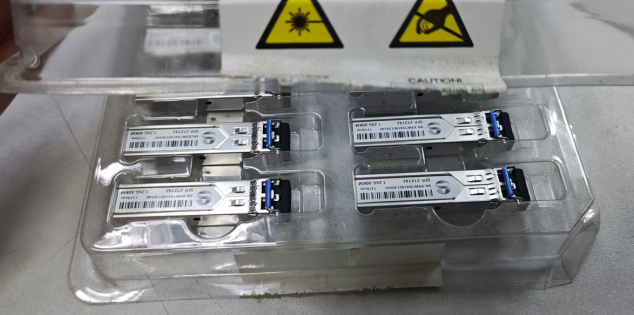

刚好手上留有一盘全新未拆封的SFP光模块，忍痛拿出一个来拆解学习吧！
|
|

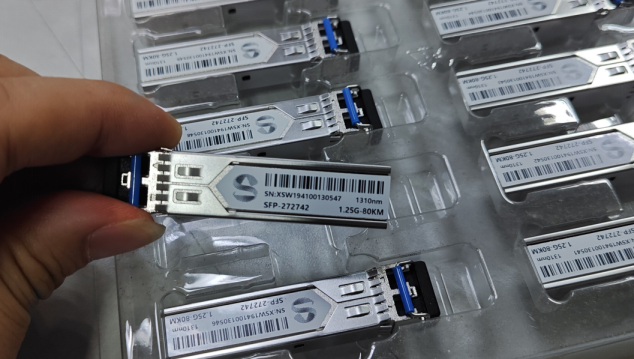

真的是全新，封条都没拆，就是有点旧。

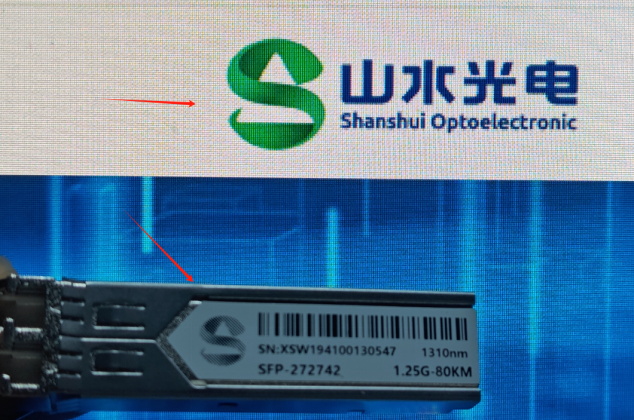

查了一下，这是山水光电品牌的光模块

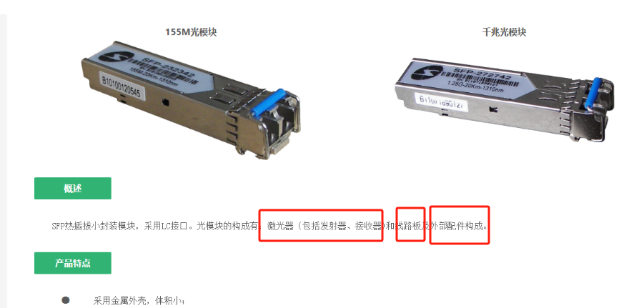

从官网上看，这个单模光模块的组成是有：激光器（发射和接收）、线路板、其它配件

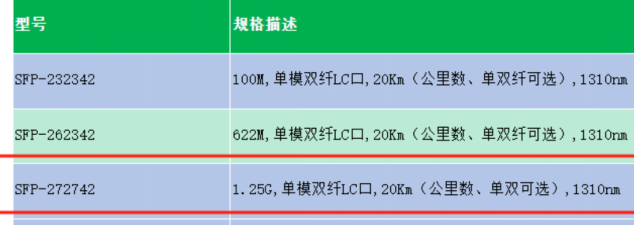

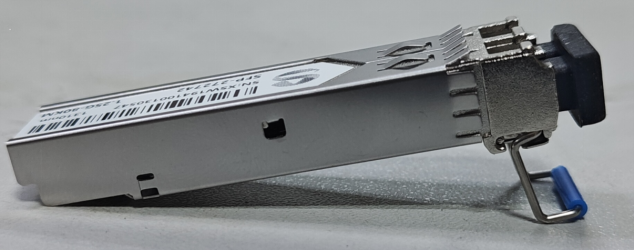

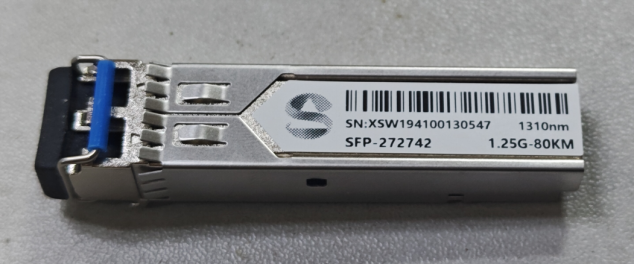

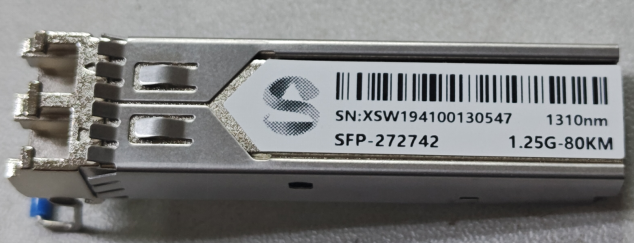

SFP-272742是型号、还印有1.25G-80KM、1310nm。

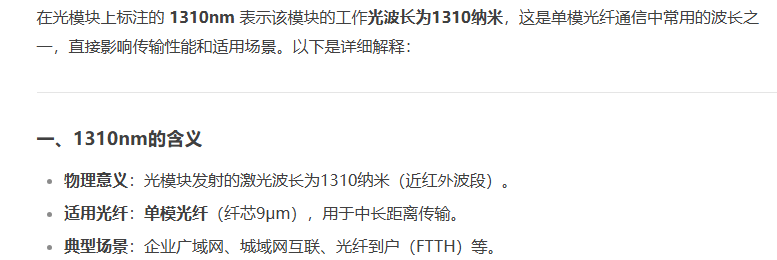

从列表可以看出这个规格描述，从我了解到的知识可以看出这是一个单模双纤的光模块，1.25G表示这是是一个1G的传输速度（除去一些损耗）、理论上最长可以达到80公里的传输长度。1310nm表示的是一个光信号的一个波长。

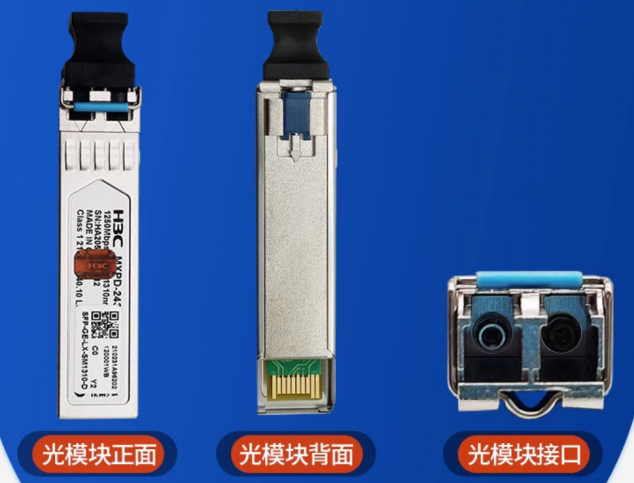

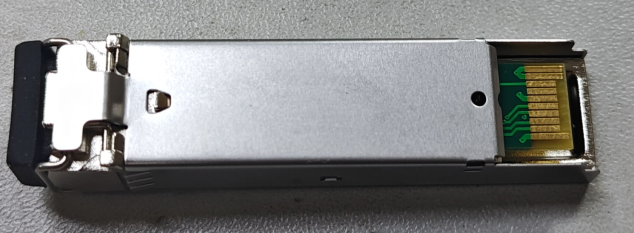

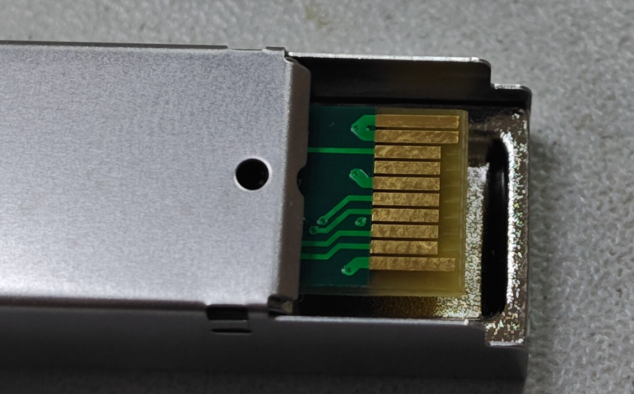

光模块金手指，以前和电路板厂了解，他们做了很多这一类的光模块，金手指是电金，因为耐磨要求，加上这种东西本身就是来适应高速传输，所以而且金厚度做的还不小。

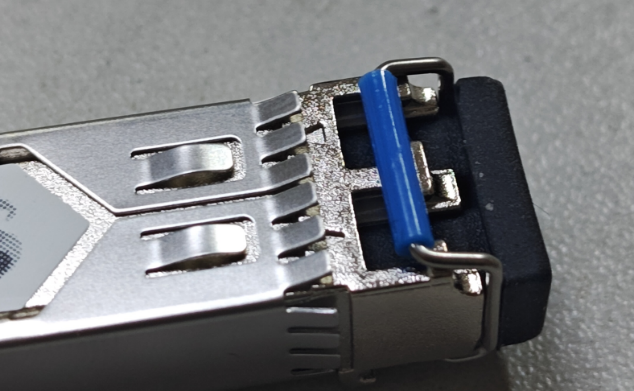

蓝色部分是拉手部分。

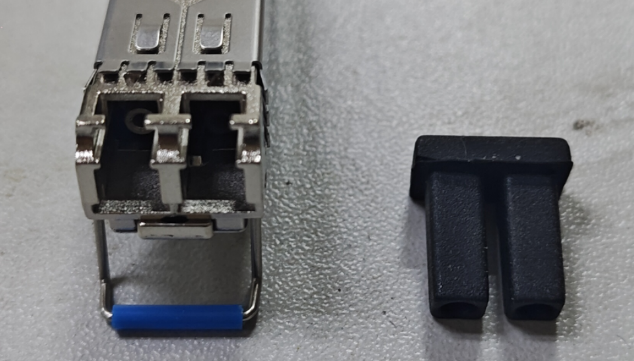

黑色的是一个保护套，以免平时不安装时有灰尘进去到光纤口内部

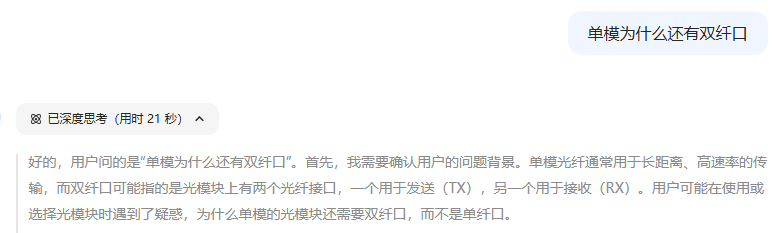

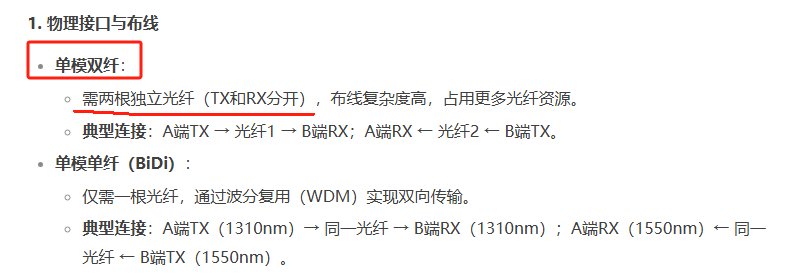

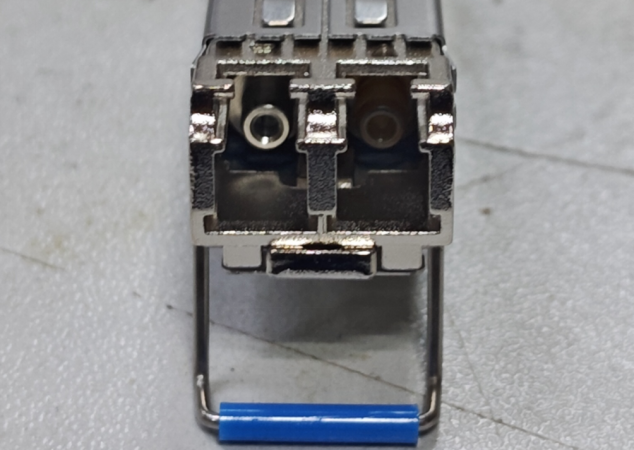

可以看到内部有2个圆孔，所以知道为什么这是双纤了吧，就是这是插了2根光纤线，一个是发送TX，一个是接收RX。

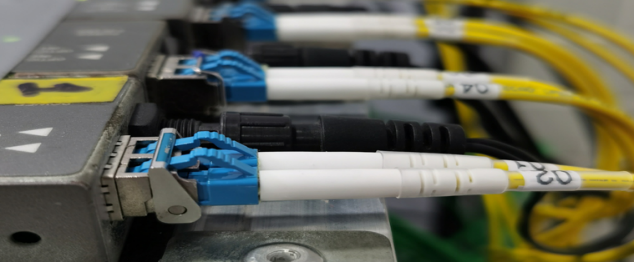

如上图，可以看的出有2根光纤线，这就是一个双纤。

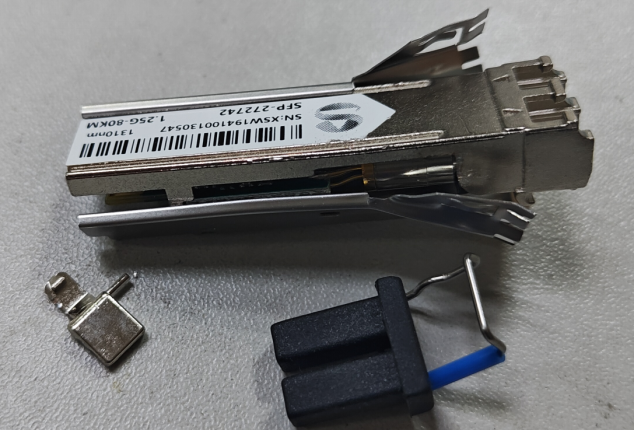

外壳费点力打开

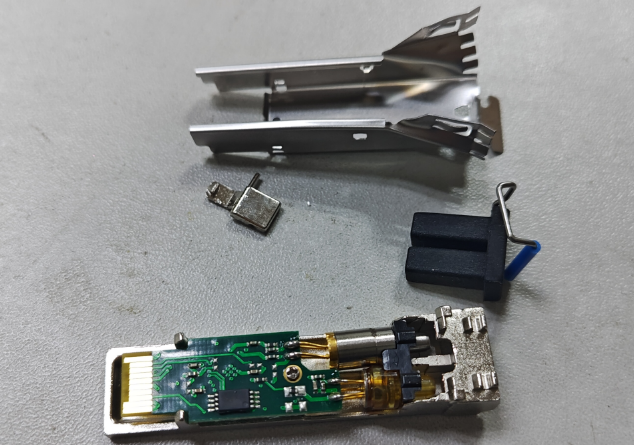

终于看到电路板了

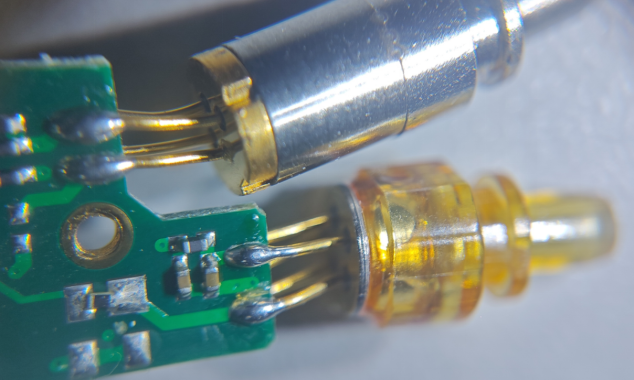

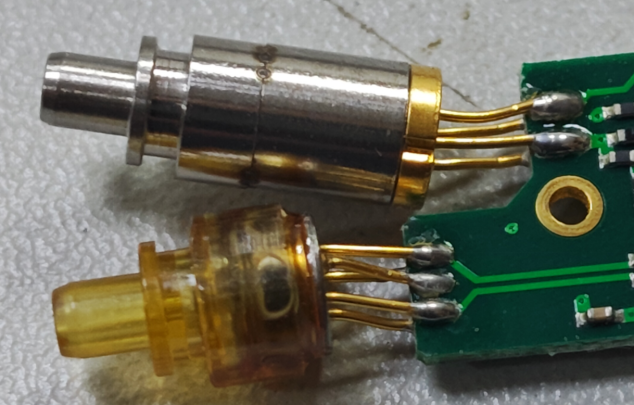

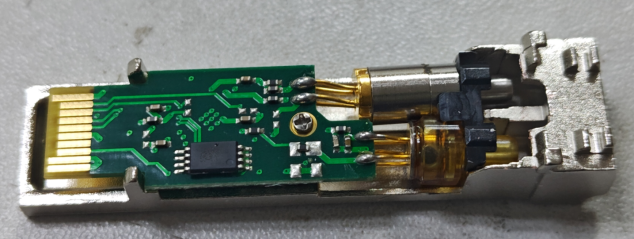

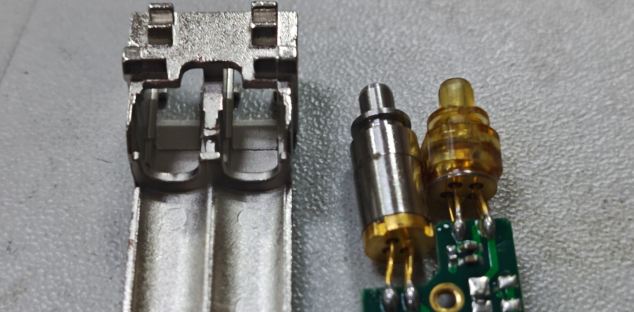

这两个非常显眼的激光器（光源头），外观，引脚都不一样，一个是用来发送，一个是用来接收。
引脚都是金灿灿！

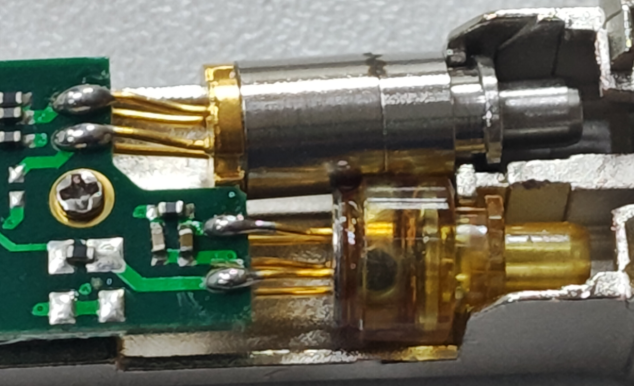

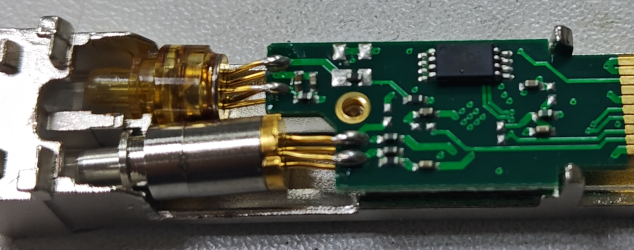

而且看的出这个应该有可能是手工焊接。

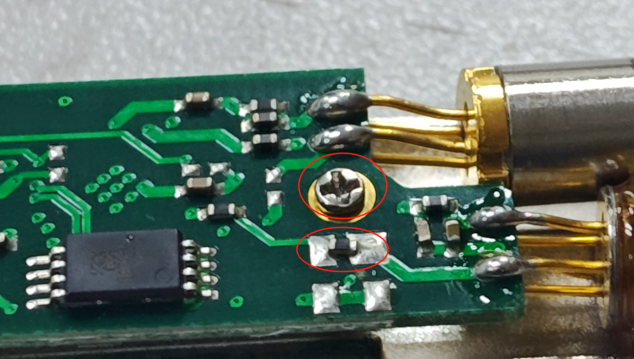

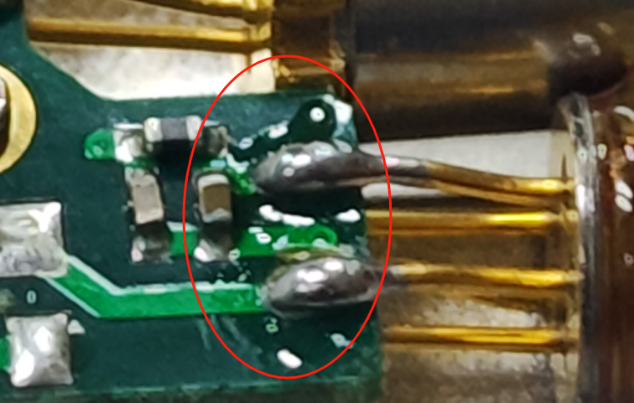

电路板用了一个螺丝固定，奇怪的是居然有个焊盘和电阻不匹配，怎么还有这情况，难道是后续临时调整？，为什么不换个大尺寸的？省成本？不太明白。
螺丝拧下，把电路板取下来了

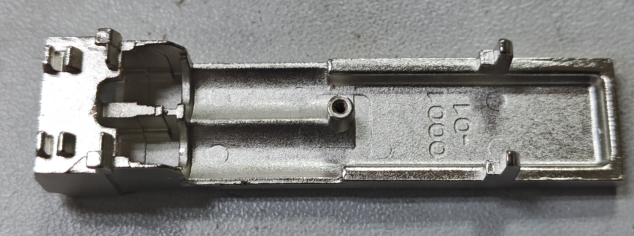

这外壳分量挺重，我总感觉这一块占的成本也挺高。
一一对应看看。

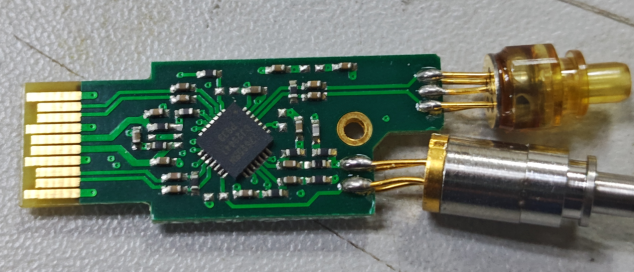

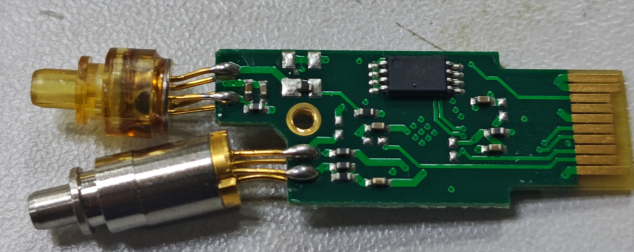

完整的电路板
放大镜下的激光器。

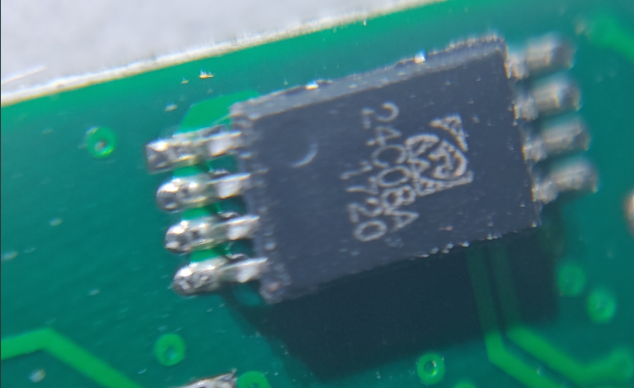

居然是一个24C08A，这就是一个IIC存储器。
电路板背面

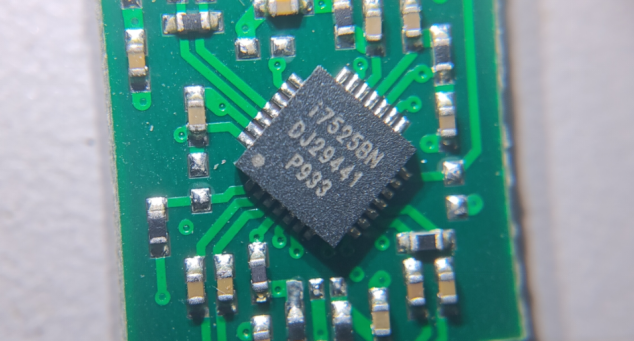

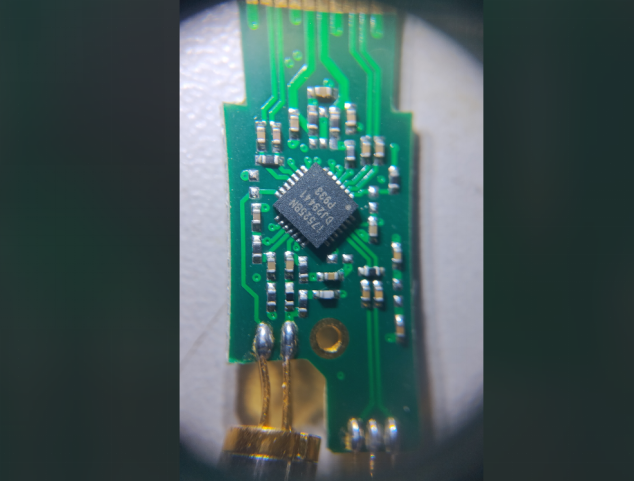

这个应该就是模块的主控芯片了， 丝印i7 ？😄CPU？？，第几代啊。

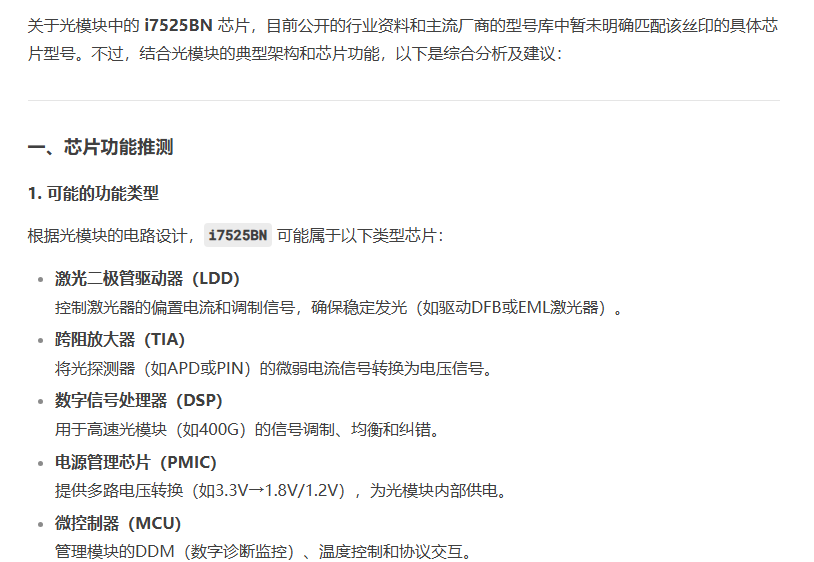

AI了一下，查不到确定资料，但看来这个芯片包括以上几种功能的芯片

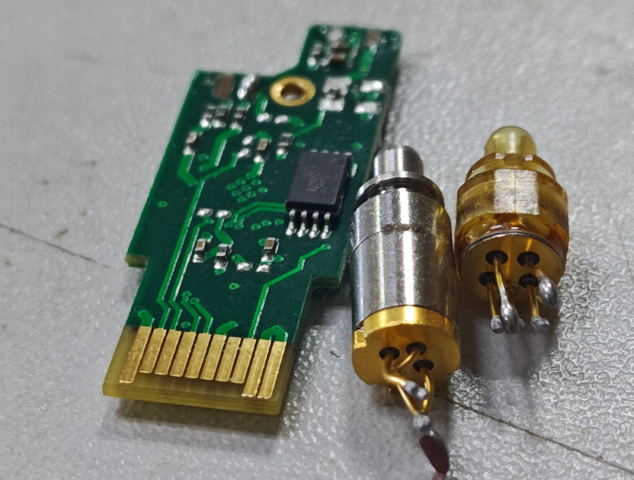

把激光头直接拧下来
|

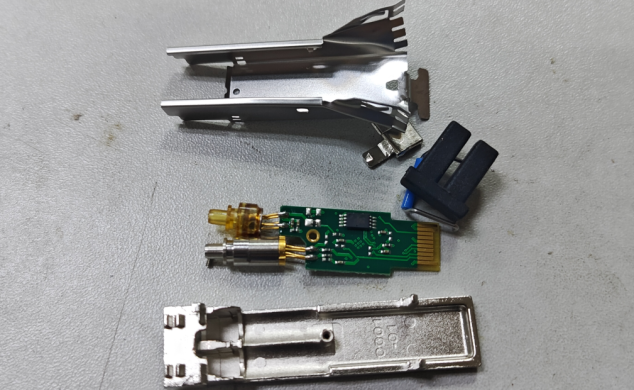

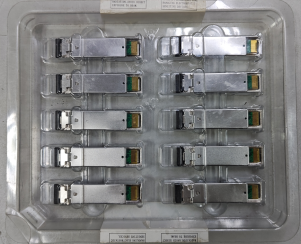

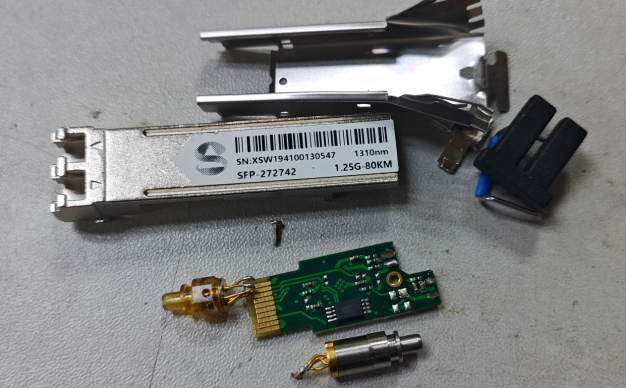

全家福 |
今天对于光模块还真是有一点小小的收获，知道了一些理论知识，也拆开看了一下这个单模双纤的光模块内部到底是怎么回事。以后有机会的话还可以拆解单模单纤的看下。
和大家分享相关的一点知识吧！！
