一、核心痛点与解决方案
1. 体积膨胀问题
痛点描述：
硅在嵌锂/脱锂过程中体积膨胀率高达300%（石墨仅10-12%），导致颗粒粉化、SEI膜破裂、活性物质与集流体分离，严重降低循环寿命和安全性。
解决方案：

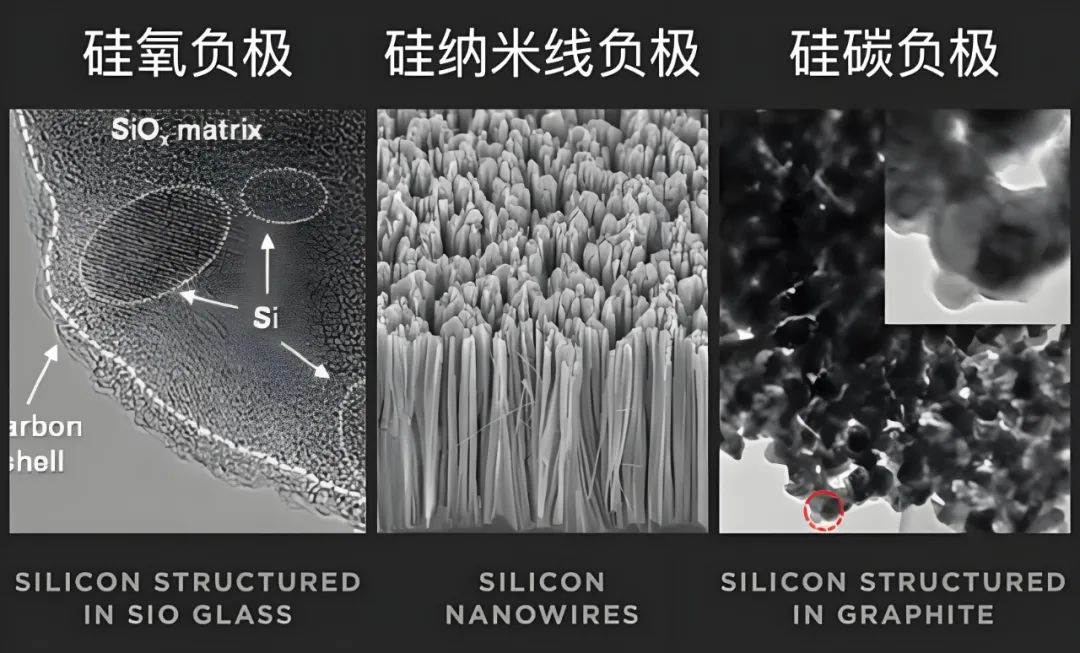

纳米化与碳包覆：将硅颗粒缩小至纳米级（≤150nm），并通过碳包覆（如核壳结构Si@C）缓冲膨胀应力，同时提升导电性。例如，华为专利通过高硅氧比颗粒分散在低硅氧基体中，实现膨胀率显著降低。
多孔结构设计：预留孔隙缓冲膨胀，如中空核壳、yolk-shell结构或硅海绵结构。
粘结剂优化：采用聚丙烯酸（PAA）等粘结剂，通过氢键增强颗粒结合力，抑制膨胀并稳定SEI膜。
复合材料：与碳、氧化石墨烯等复合，如硅碳（Si/C）材料结合高容量与导电性。
国际案例：Group14的纳米碳支架技术、上海洗霸的均孔碳硅复合材料均实现近零膨胀。
2. 导电性差
痛点描述：
硅为半导体，本征导电性差（比碳低约1亿倍），导致高倍率性能不足。
解决方案：
导电网络构建：通过碳纳米管、石墨烯等导电剂包覆或掺杂，形成连续导电通路。
碳基改性：如华为专利中高硅氧颗粒表面导电层设计，提升界面电导率。
粘结剂协同：PAA等粘结剂结合导电添加剂（如单壁碳纳米管），增强电极整体导电性。
3. 首次库伦效率（首效）低
痛点描述：
首效仅65%-85%（石墨＞90%），主要因SEI膜形成和锂离子不可逆消耗。
解决方案：
预锂化技术：通过锂箔、锂粉或锂合金预嵌入活性锂，补偿首效损失（如预镁工艺首效达85%以上，预锂可达90%+）。
SEI膜优化：电解液添加剂（如FEC、LiPF6）生成富含LiF的稳定SEI膜，减少锂损耗。
材料改性：氧化亚硅（SiOx）基体通过预镁/锂工艺降低不可逆容量。
4. 循环寿命与界面稳定性
痛点描述：
SEI膜反复破裂再生导致锂持续消耗，循环寿命仅300-500次（石墨＞1500次）。
解决方案：
电解液工程：添加FEC、PFPI等提升SEI膜弹性和自修复能力。
结构设计：多孔硅或SiOx基体缓解应力集中，如华为专利中限域分布结构。
界面强化：人工SEI膜设计（如高弹性LiF层），减少副反应。
5. 成本与产业化挑战
痛点描述：
纳米硅制备工艺复杂（如CVD法能耗高）、规模化生产难度大，单吨成本约20万元。
解决方案：
低成本硅源：利用稻壳、碎玻璃等废弃材料通过镁热还原制备多孔硅。
工艺优化：高能球磨技术降低纳米硅成本，研磨路线为主流。
标准化生产：推动CVD法制备多孔碳硅复合材料，提升工艺稳定性和一致性。
二、未来技术方向
1. 全固态电池适配：研究硅基负极与固态电解质的界面兼容性，解决膨胀与应力协同问题。
2. 高硅负载技术：提升硅占比（目标≥1500 mAh/g），需突破碳硅界面原子级耦合。
3. 原位表征技术：通过原位TEM等手段动态监测SEI膜演化，指导精准材料设计。
4. 新兴技术融合：如华为的限域分布结构、Group14的纳米碳支架技术，推动近零膨胀商业化。
总结
硅基负极的产业化需多维度协同创新：通过纳米化、包覆、预锂化等技术解决膨胀和首效问题，结合电解液优化和低成本工艺突破实现规模化应用。国际领先案例（如Group14、华为）和国内研发（上海洗霸、贝特瑞）显示，技术迭代正加速突破瓶颈，预计2025年后硅基负极将在动力电池（如4680电池）和储能领域大规模应用。
锂电联盟会长向各大团队诚心约稿，课题组最新成果、方向总结、推广等皆可投稿，请联系：邮箱libatteryalliance@163.com或微信Ydnxke。
