本文为大家带来CherryUSB-HID设备实践，以MCXA156为例。开发环境搭建请参考RT-Thread的快速入门，咱们就直入主题，折腾USB去。

据笔者理解，RT-Thread历史上一共曾有过三个USB协议栈，原自带Legacy USB协议栈、TinyUSB、CherryUSB，但在2024年已经统一切换成CherryUSB了。CherryUSB的适配其实也有固定套路：第一步准确找到USB对应的IP，因为CherryUSB的IP实现是作为一个port存在，复用即可。那么对于MCXA156 USB来说，它的IP应该是kinetis一类；第二步实现usb_dc_low_level_init()与usb_dc_low_level_deinit()函数，前者主要做USB相关的时钟阿、中断阿、甚至pinmux等一些初始化，而后者就是去初始化是前者的逆向操作，这一步可以观察下仓库里的code是不是已经有对应的glue代码，如果有修改即可，如果没有添加下对应代码也不是难事。

对应到MCXA156来说，如上文所述有版友已经做完CherryUSB适配的修改，咱就搭个顺风车。

版友做完CherryUSB适配修改后测试的是CDC ACM设备，那笔者就换USB HID设备玩玩，就模拟个USB HID鼠标吧。

直接上代码，修改bsp/nxp/mcx/mcxa/frdm-mcxa156/board/ports/cherryusb/cherryusb.c，加入以下代码:

#ifdef RT_CHERRYUSB_DEVICE_TEMPLATE_HID_MOUSEextern void hid_mouse_init(uint8_t busid, uintptr_t reg_base);extern void hid_mouse_test(uint8_t busid);static int rt_hw_mcxa156_cherryusb_hid_init(void){    hid_mouse_init(0, 0x400A4000u);    return 0;}INIT_COMPONENT_EXPORT(rt_hw_mcxa156_cherryusb_hid_init);static int hid_example(int argc, char **argv){    hid_mouse_test(0);    return 0;}MSH_CMD_EXPORT(hid_example, USB hid example);#endif

笔者觉得代码挺简单的，调用hid_mouse_init()初始化一个USB HID鼠标，调用hid_mouse_test()做具体测试，其实就是鼠标画圆了可参见文末视频，代码基本是self-commented and explained，在CherryUSB的手册里也有对应的函数API介绍，如有疑问可回帖垂询。

然后在bsp/nxp/mcx/mcxa/frdm-mcxa156/目录下运行如下命令进入menuconfig配置界面

scons --menuconfig

进入menuconfig配置界面后，按如下步骤配置一下：

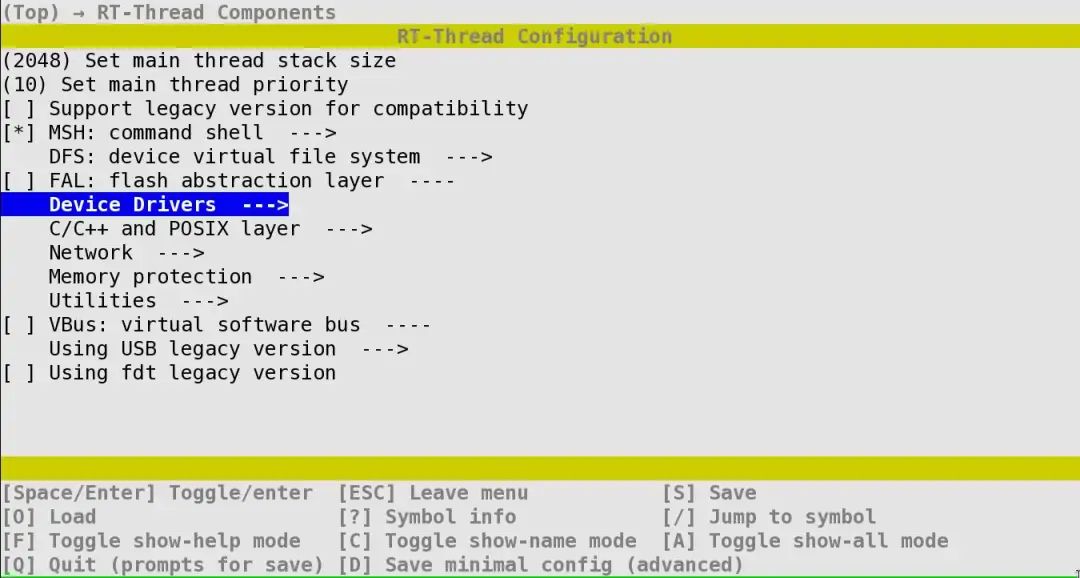

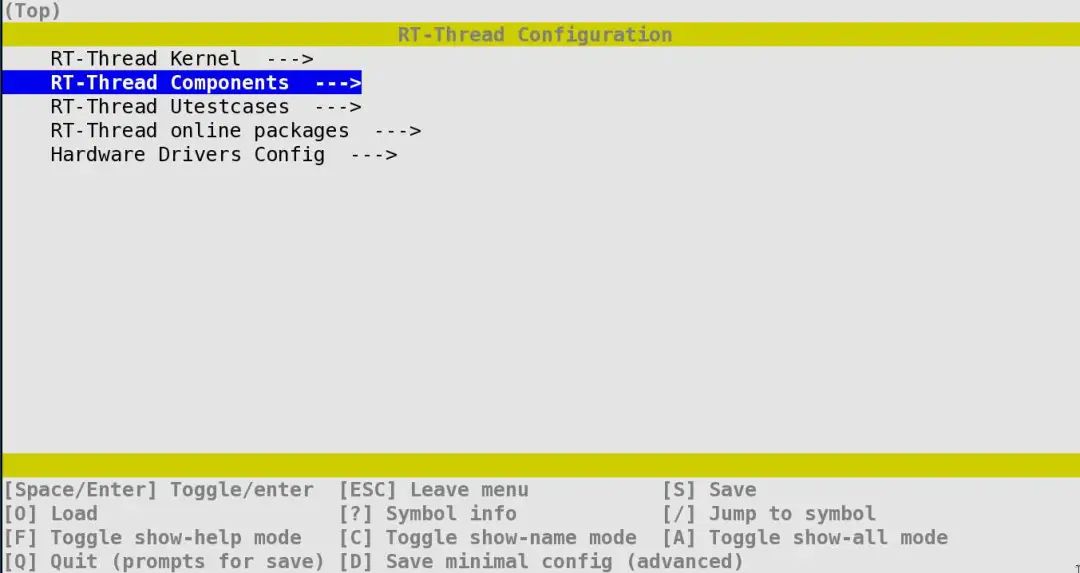

配置主界面进RT-Thread Components

再进Device Drivers

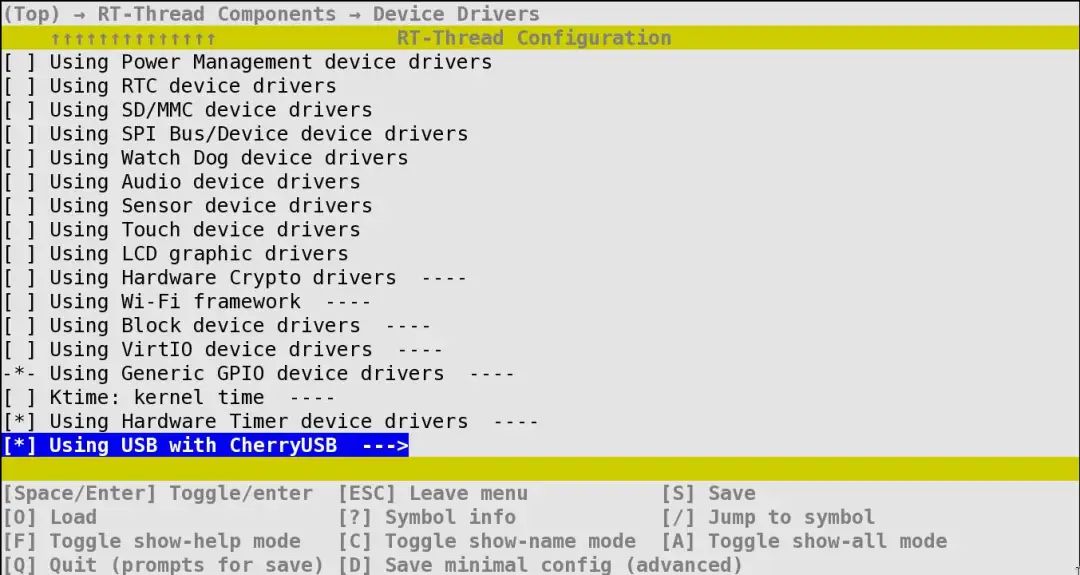

最下面有Using USB with CherryUSB

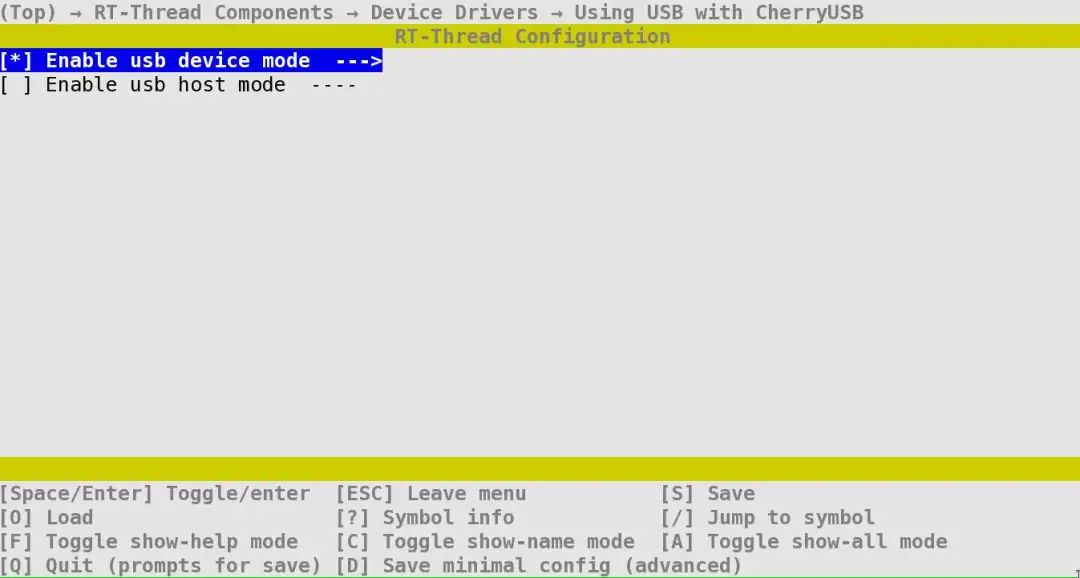

进入CherryUSB配置页面，这里选中Enable usb device mode

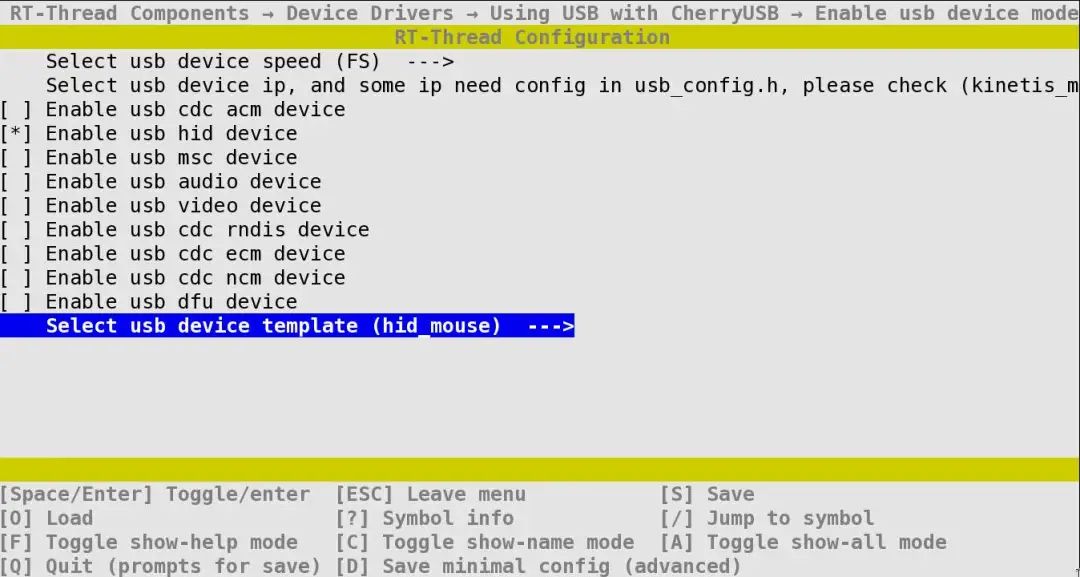

再Enter键进入USB Device模式配置，这里选中FS，IP选kinetis_mcx, 并Enable usb hid device, usb device template选hid_mouse

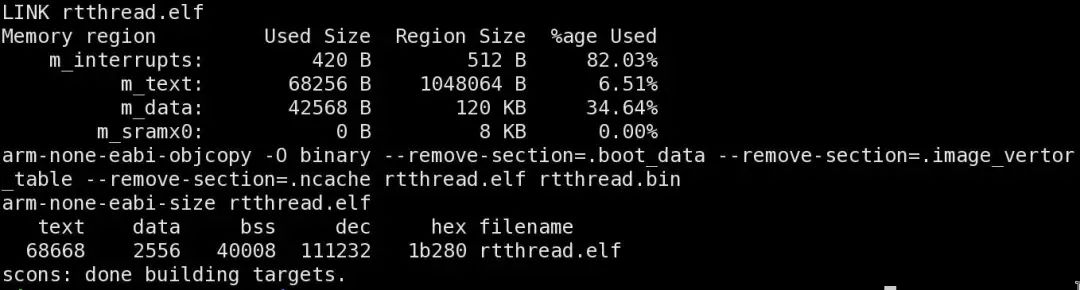

配置完毕，运行如下命令编译:

编译成功，在当前目录下也会有rtthread.bin文件生成，用如下pyocd命令即可烧录：

pyocd load -e sector -t mcxa156vll rtthread.bin

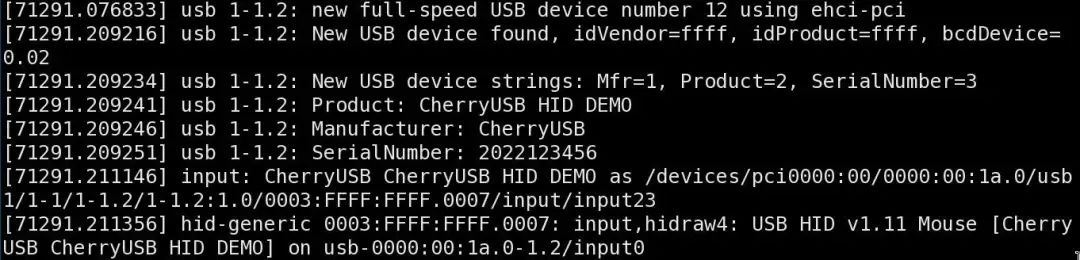

烧录完毕后板子会自动重启，电脑系统中应该会识别出一个新USB HID鼠标设备，笔者电脑的linux系统下dmesg看到内容如下图所示：

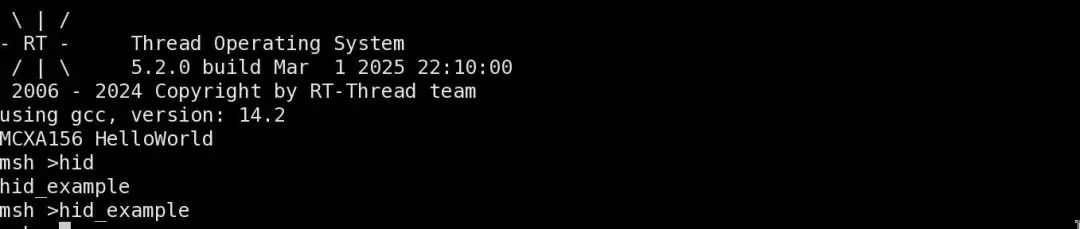

在Finsh终端运行hid_example命令，会看到鼠标画圆
