摘 要：线束是汽车重要的零部件，是汽车传统、笨重但不可或缺的神经网络。面对全新的车型和架构，本文梳理了如何从无到有进行汽车线束3D 设计的过程。
现代汽车电气化、智能化程度在不断提高，但不论是传统的电器架构、还是集成度不断提高的智能汽车，电源的提供、信号的传输、用电器的驱动都需要通过汽车线束来实现。据统计，整车的汽车线束尺寸从100 米到5000 米不等，总重量甚至可以达到40 公斤。可见，线束是汽车传统、笨重但不可或缺的神经网络。线束的设计贯穿汽车设计的全过程，是汽车设计中非常重要的零部件。
数字化时代，新的用户需求和新技术正在推动汽车产品形态的重塑，未来汽车将拥有全新的架构、强大的感知系统、能源系统、驱动执行系统和计算平台。面对全新的车型和架构，本文梳理了如何从无到有进行汽车线束3D 设计的过程。
汽车线束3D 设计是指为汽车上设计出集成度较高的、能够达到功能、维修装配可行性和性能要求的线缆连接方案，包括集成线缆的走向、固定方式、保护方式。要求成品零部件既能够实现与电相关的整车功能，且更重要的是保证使用过程中的耐久性、可靠性。
3.1 电子电器架构分析
分析电子电器架构（ElectronicEngineering架构，以下简称EE 架构），提取电子电气系统的总布置方案中与线束有关的信息。

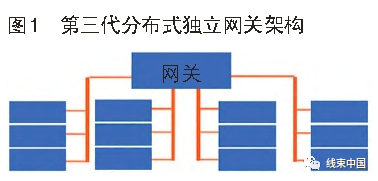

作为线束工程师，应该通过整车EE 架构，如图1 示意的目前常见的第三代分布式独立网关架构，了解整车物理架构，即硬件拓扑设计、电气模块之间的连接关系，识别出模块化和集中化的关键中心控制器或者域控制器、网络通讯（包括CANFD、CAN、LIN 等）的种类、数量和交互关系。
以中心控制器或者域控制器为中心，向子控制器逐步细化，进而形成基于EE 架构的“线束拓扑图”和电源分配方案，做到心中有数，作为后续设计工作的指导。
3.2 电气原理梳理
电气原理图是线束3D 设计的重要基础和依据。完整的电气原理图应该包含所有用电的元器件、每个用电器的所有回路的功能描述、回路的接线信息、回路的输入和输出方向、各个回路的线径，以及电源和接地分配。

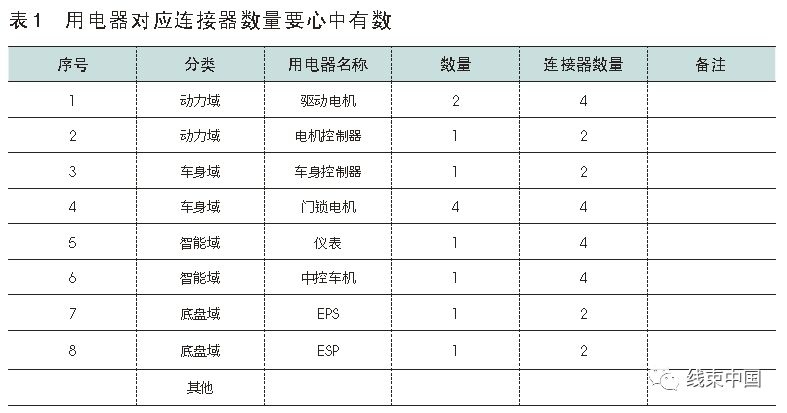

根据电气原理图，可以用表格梳理元器件的种类与数量、搭铁信息，并作为3D布置的指导，避免布置设计时有遗漏。
3.3 线束总成分块

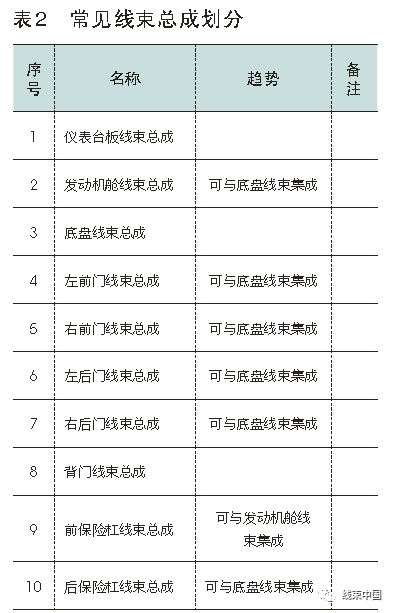

根据全新车型的信息，结合整车成本、装配线规划，对线束总成进行分块，传统的线束总成如表2 所示。
为了减少线束成本且考虑到整车轻量化，传统的线束有集成的趋势。集成之后会影响装配性，但就目前电子电器架构和控制器的进一步智能化、集中化，线束集成会成为大的趋势。
线束总成分块后要考虑各个总成之间的对接，包括对接位置、装配可行性，并根据对接回路数量、端子宽度、振动级别、防水要求，进行对接连接器的选型。全新车型的对接连接器尽量形成模块化方案，便于该平台后续车型的开发。
3.4 用电器初步位置确认
根据总布置方案和电气原理图，确认电源（蓄电池）和用电器的布置位置。特别关注的是中心控制器、域控制器和电源，以其为中心，向子控制器发散，在尽可能的情况下，就近布置能减少线束成本、有利于轻量化。就蓄电池而言，常见的有放在前发动机舱或行李箱两种方案，根据需要，也可能设置主蓄电池和辅助蓄电池。蓄电池位置和数量的确定，对于电源的总方案有决定性的作用，需要在设计前期进行综合的评估和考量。
3.5 线束走向布局
线束3D 布置应该先确认主干线束，再设计分支。一般把回路最多、直径最粗的线束作为主干回路。首先连接电源和主要控制器、大线径控制器，并根据整车车身造型找到主线的大致走向。主干走向与线束加工、线束装配环节息息相关。大体走向布置可以参考成熟车型，再结合新车型的车身和用电器情况进行调整。常见的仪表线走向为依附管梁，前舱线束沿着发动机舱上盖下边缘，底盘走向主要有H 型、Z 型，左右前门为干湿区穿孔，背门采用橡胶件穿孔等。
确认主线走向之后，根据主线走向和用电器布置，进一步设计分支走向。思路是连接主干与分支连接器，梳理形成枝干线束和末端分支。末端线束分支不可过长或过短，在100mm 到200mm 之间为宜。如末端用电器为振动源，则末端线束必须设置有固定点，防止连接器振动受力。在线束走向的设计过程中，如有困难，需要尽早对用电器位置进行协商调整。
3.6 线束布置细化，固定方式确认
细化线束主干和分支设计，确认实际的固定方式，要求固定牢固、具有安装可行性。有以下基本要求，连接器不能直接和振动的零部件连接，连接器尾端离最近的固定点距离不大于300mm，固定点之间距离在300mm 以内。固定方式的选择要牢固、区分是否能旋转。是否有干涉。

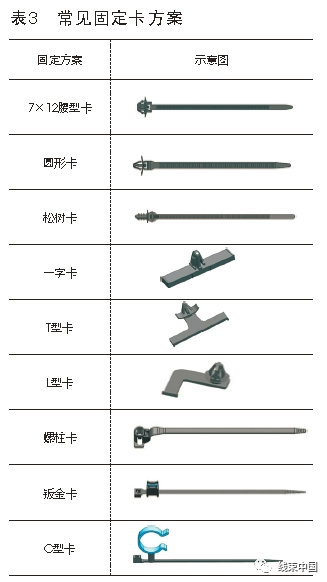

常用有如下固定卡方案：（表3）推荐使用7×12 的腰型卡， 有顺线束和与线束垂直两种方向，具有可导向、可限位、成本低的优势。圆形卡和松树卡也具有便于安装的优势，适用于需要灵活转动、或对导向要求不高的情况。一字卡和T 型卡、L 型卡可以对线束进行导向和隔离作用，但需要考虑线束受力不可过大。螺柱卡常用于绕开螺柱的布置位置，但具有易转到的弊端，需要评估是否会造成干涉。
钣金卡和C 型卡也可以对线束进行隔离防止干涉，但需要考虑防腐等级与环境的匹配性，同时要注意实际安装时卡接位置没有限位，可能对线束的走向造成影响，避免无法起到隔离的作用。
3.7 包扎方式设计

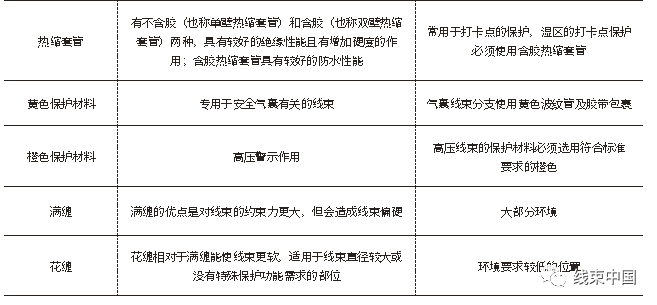

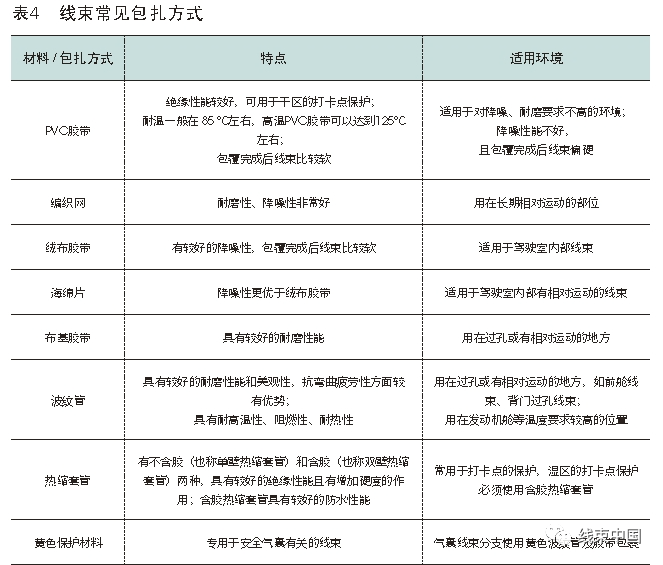

根据线束布置、线束所处环境，进行包覆方式的选择。选择方式可参照表４。
3.8 设计检查

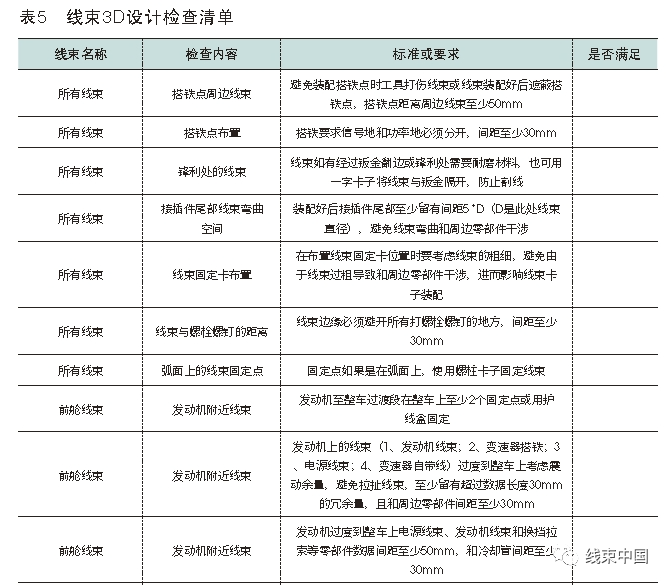

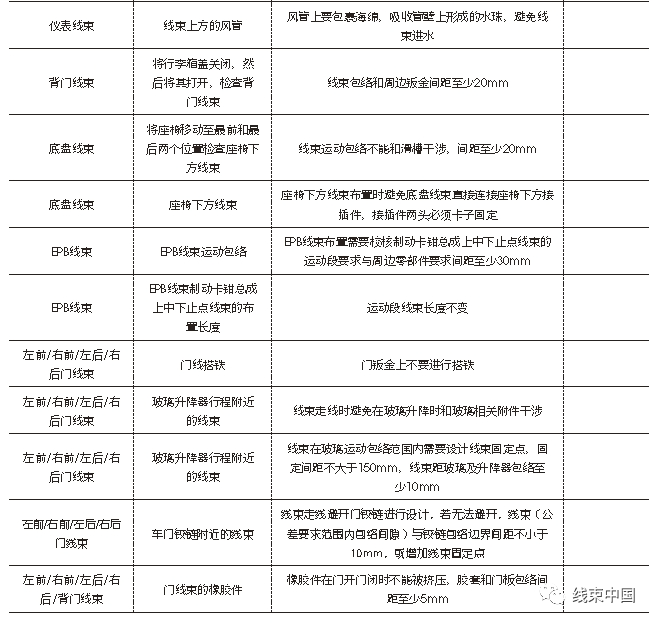

对整车线束布置进行涵盖线束专业、工艺部门、对手件部门、总布置部门的评审。对照设计检查清单进行评审。设计检查清单及基本设计规则列举如表５：
线束设计是非常繁琐且细致度要求较高的工作。整个开发过程中还需要结合样件装配情况、试验验证情况、动态情况，对走向或长度进行不断的优化和更新。
