OpenCV中直线拟合方法解密

给出多个点，然后根据这些点拟合出一条直线，这个最常见的算法是多约束方程的最小二乘拟合，如下图所示:

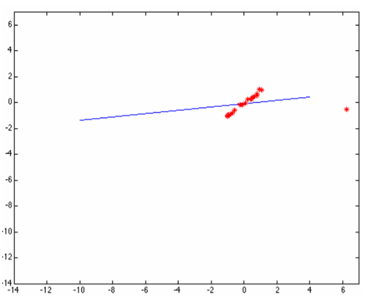

但是当这些点当中有一个或者几个离群点(outlier)时候，最小二乘拟合出来的直线就直接翻车成这样了：

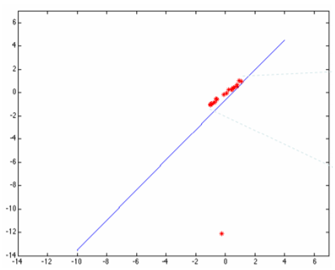

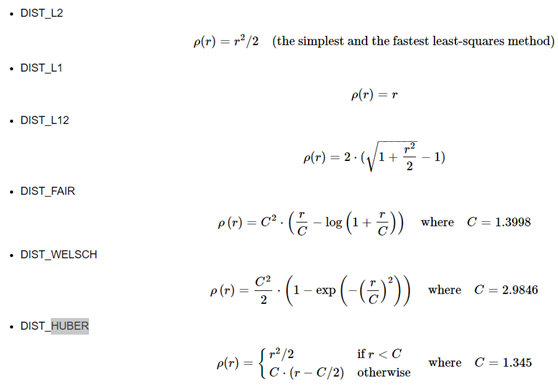

原因是最小二乘无法在估算拟合的时候剔除或者降低离群点的影响，于是一个聪明的家伙出现了，提出了基于权重的最小二乘拟合估算方法，这样就避免了翻车。根据高斯分布，离群点权重应该尽可能的小，这样就可以降低它的影响，OpenCV中的直线拟合就是就权重最小二乘完成的，在生成权重时候OpenCV支持几种不同的距离计算方法，分别如下：

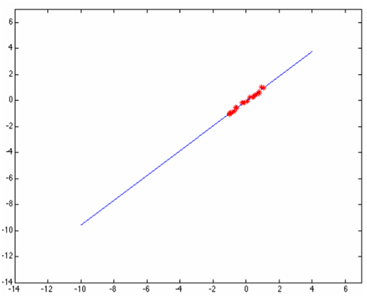

其中DIST_L2是最原始的最小二乘，最容易翻车的一种拟合方式，虽然速度快点。然后用基于权重的最小二乘估算拟合结果如下：

OpenCV中直线拟合函数支持上述六种距离计算方式，函数与参数解释如下：

voidcv::fitLine(InputArraypoints,OutputArrayline,intdistType,doubleparam,doublereps,doubleaeps)

• points是输入点集合

• line是输出的拟合参数，支持2D与3D

• distType是选择距离计算方式

• param 是某些距离计算时生成权重需要的参数

• reps 是前后两次原点到直线的距离差值，可以看成拟合精度高低

• aeps是前后两次角度差值，表示的是拟合精度

六种权重的计算更新实现如下：

static void weightL1( float *d, int count, float *w )
{
    int i;


    for( i = 0; i < count; i++ )
    {
        double t = fabs( (double) d[i] );
        w[i] = (float)(1. / MAX(t, eps));
    }
}


static void weightL12( float *d, int count, float *w )
{
    int i;


    for( i = 0; i < count; i++ )
    {
        w[i] = 1.0f / (float) std::sqrt( 1 + (double) (d[i] * d[i] * 0.5) );
    }
}




static void weightHuber( float *d, int count, float *w, float _c )
{
    int i;
    constfloat c = _c <= 0 ? 1.345f : _c;


    for( i = 0; i < count; i++ )
    {
        if( d[i] < c )
            w[i] = 1.0f;
        else
            w[i] = c/d[i];
    }
}




static void weightFair( float *d, int count, float *w, float _c )
{
    int i;
    constfloat c = _c == 0 ? 1 / 1.3998f : 1 / _c;


    for( i = 0; i < count; i++ )
    {
        w[i] = 1 / (1 + d[i] * c);
    }
}


static void weightWelsch( float *d, int count, float *w, float _c )
{
    int i;
    constfloat c = _c == 0 ? 1 / 2.9846f : 1 / _c;


    for( i = 0; i < count; i++ )
    {
        w[i] = (float) std::exp( -d[i] * d[i] * c * c );
    }
}

拟合计算的代码实现：

static void fitLine2D_wods( const Point2f* points, int count, float *weights, float *line )
{
    CV_Assert(count > 0);
    double x = 0, y = 0, x2 = 0, y2 = 0, xy = 0, w = 0;
    double dx2, dy2, dxy;
    int i;
    float t;

    // Calculating the average of x and y...
    if( weights == 0 )
    {
        for( i = 0; i < count; i += 1 )
        {
            x += points[i].x;
            y += points[i].y;
            x2 += points[i].x * points[i].x;
            y2 += points[i].y * points[i].y;
            xy += points[i].x * points[i].y;
        }
        w = (float)count;
    }
    else
    {
        for( i = 0;i < count; i += 1 )
        {
            x += weights[i] * points[i].x;
            y += weights[i] * points[i].y;
            x2 += weights[i] * points[i].x * points[i].x;
            y2 += weights[i] * points[i].y * points[i].y;
            xy += weights[i] * points[i].x * points[i].y;
            w += weights[i];
        }
    }

    x /= w;
    y /= w;
    x2 /= w;
    y2 /= w;
    xy /= w;

    dx2 = x2-x * x;
    dy2 = y2-y * y;
    dxy = xy-x * y;

    t = (float)atan2( 2 * dxy, dx2-dy2 ) / 2;
    line[0] = (float)cos( t );
    line[1] = (float)sin( t );

    line[2] = (float)x;
    line[3] = (float)y;
}

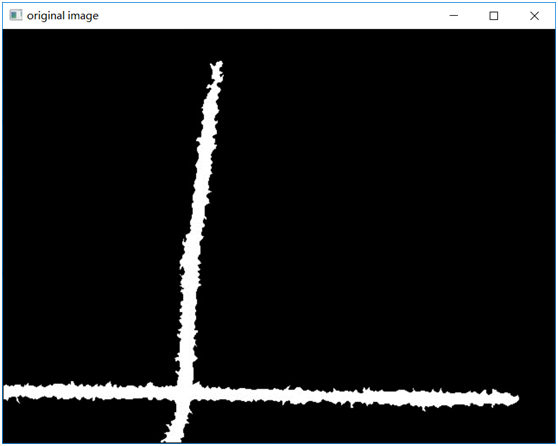

有如下的原图：

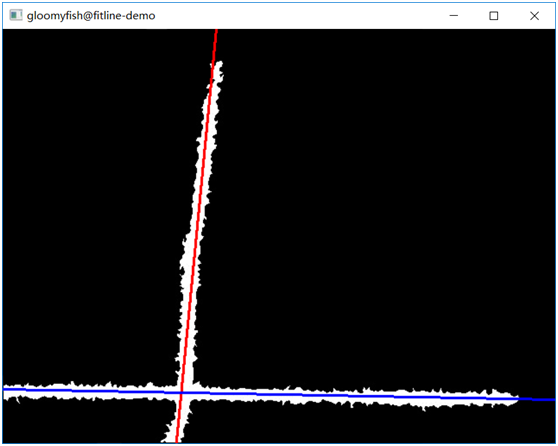

通过OpenCV的距离变换，骨架提取，然后再直线拟合，使用DIST_L1得到的结果如下：
