第一次拆解千元桌面耳放，想看看里面的音频设计。因为我知道以音频为主的电子产品，内部用料、设计肯定是相对普通产品来说会比较讲究的。
这是飞傲的一款解码耳放，耳放有个最直接的特点就是可以提供足够大的功率，用来驱动大的头戴耳机，来呈现好的细节，列大的动态效果。这是一般随身设备如手机、播放器是不能比的。

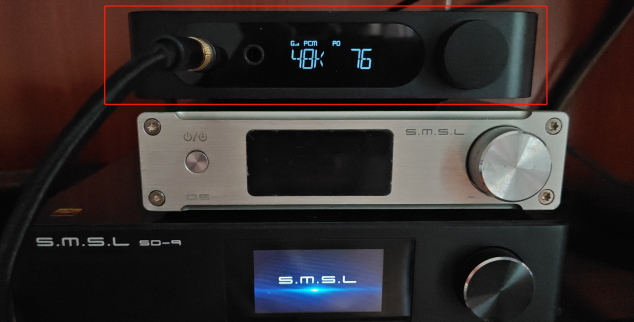

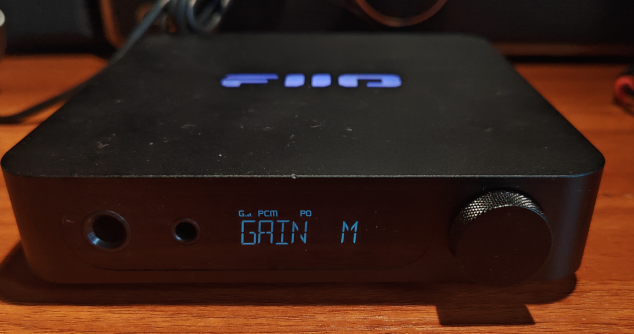

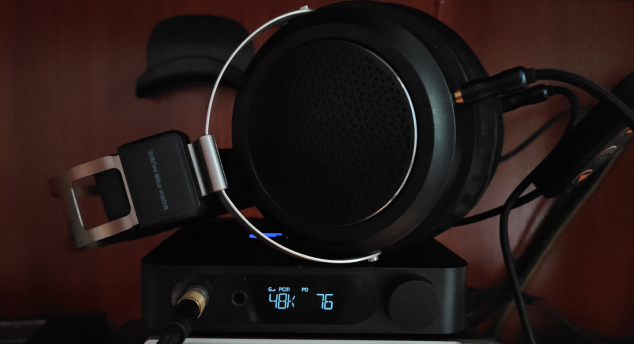

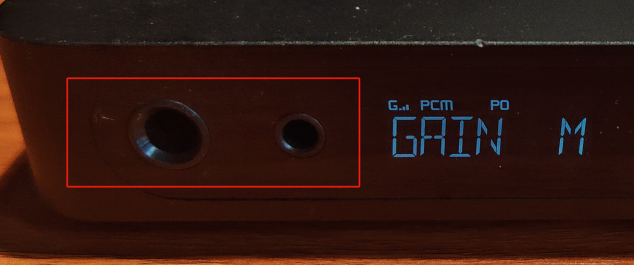

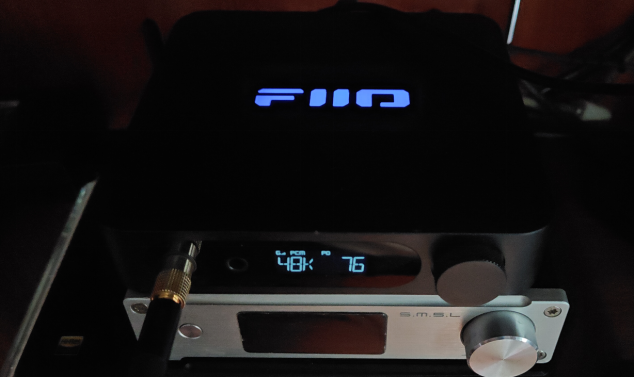

外观挺漂亮，铝合金外壳、从左到右，一个6.35mm单端耳机输出口、一个4.4的平衡耳机口，一个屏幕、一个多功能旋钮编码器。

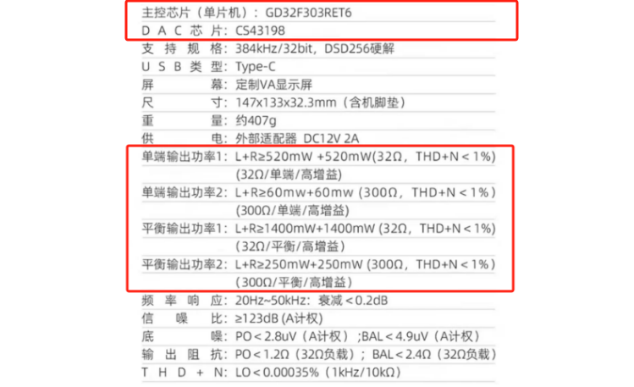

以上是耳放参数。

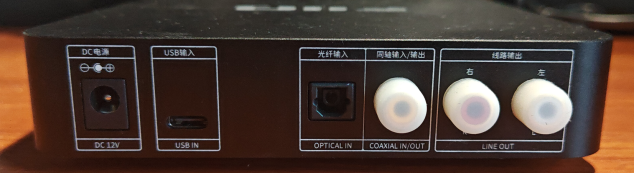

背后接口，这个可以连接电脑当声卡、也可以接其它带有光纤同轴的音频播放器进行解码、同时还有左右声道模拟线路输出，这个可以用来直接接功放。
|
|

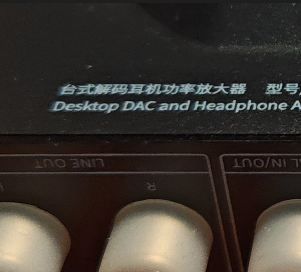

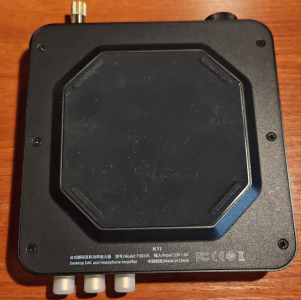

背后的造型有点像类似像飞碟仓的感觉，因为这个是接的12V 2A电源适配器，所以叫台式解码耳放。
还有一种是用电池的便携耳放，一搬是配合手机或者便携的无损音频播放器使用）
|
|

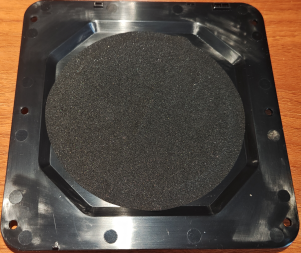

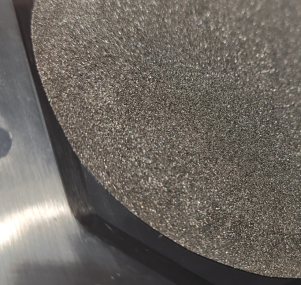

从后面将后盖直接拆下来，上面有一层黑色静电海绵。主要作用应该不是为了防震，主要作用应该是：
静电海绵通常由导电材料（如碳掺杂的泡沫或金属涂层）制成，能够快速导走静电荷，避免静电积累击穿电路。
¢常见于需要频繁接触或拆卸的部件（如后盖），保护内部电路板在组装、维修或日常使用中免受静电干扰。
导电海绵可吸收或反射电磁波，减少外部电磁干扰（EMI）或设备自身辐射对电路的影响。
¢通过填充后盖与电路板之间的空隙，形成连续的导电路径，阻断高频噪声（如Wi-Fi、蓝牙信号）干扰敏感电路。
确保后盖与电路板接地层之间可靠连接。
¢可作为“软性接地桥梁”，补偿机械公差，避免因接触不良导致接地失效，提升设备稳定性。

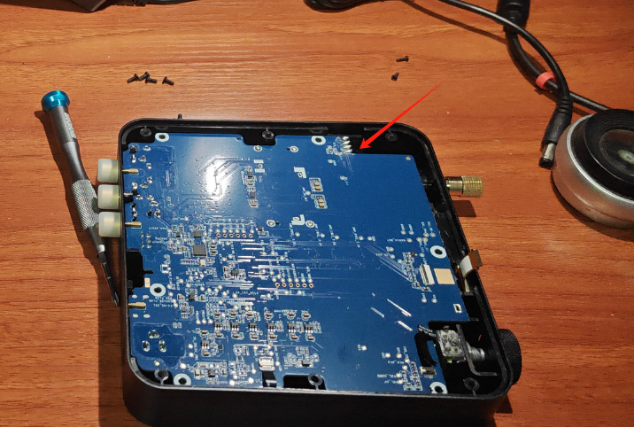

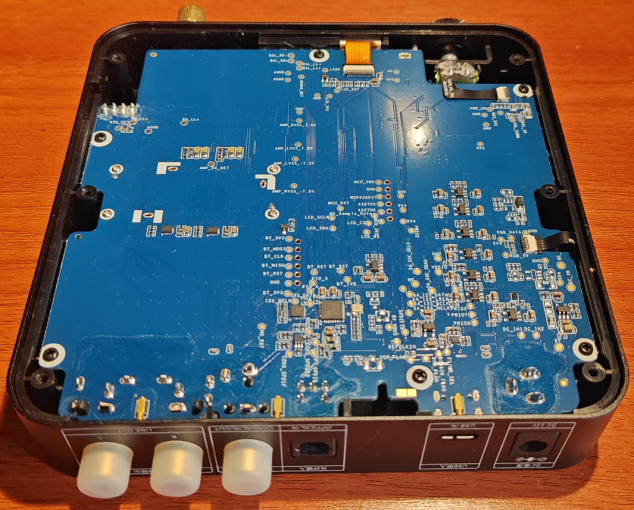

拆盖后，露出了蓝色电路板的背面，也明白了为什么那有一层海绵。

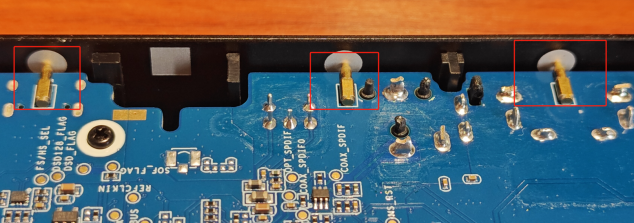

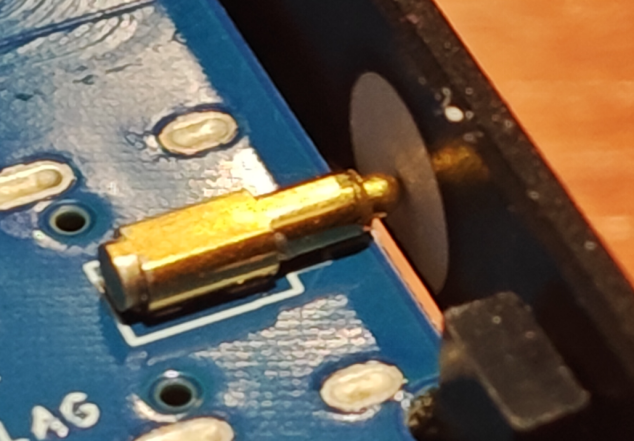

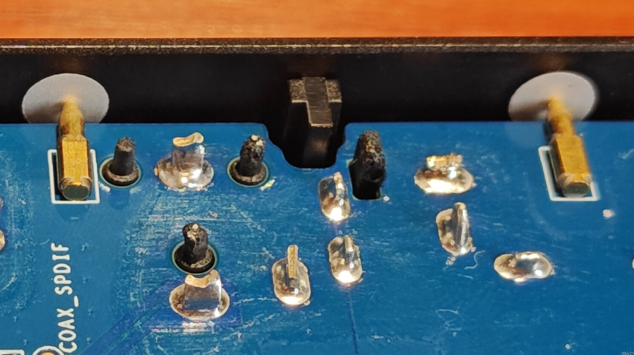

板子上有3个顶针样的器件，顶在那机壳上，分别分布在了usb口、同轴光纤口、线路输出口位置。
这种为了确保电路板良好接地的设计还是第一次见，顶针用料看一眼就很足，而且顶住的边框圆形的部位是避开了喷漆，甚至好像还电镀了一层（我也不确定），用万用表测量是完全导致，所以能确保良好的导电性能。
为了更方便大家阅读，我把后面拆解才能看到的图先发前面来。
|
未安装好电路板前 |

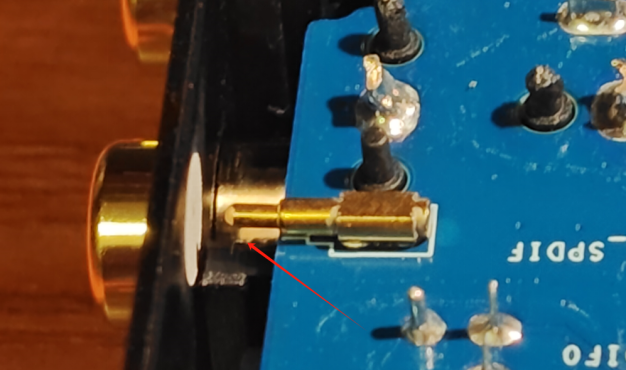

未安装发电路板前，顶针还没有压在金属边框上
|

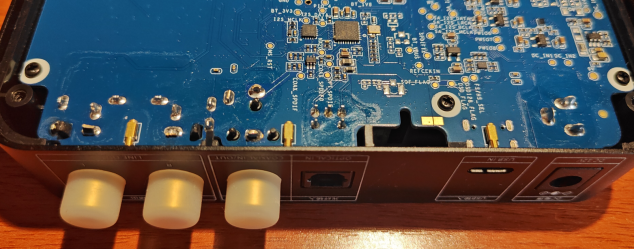

安装好电路后 |

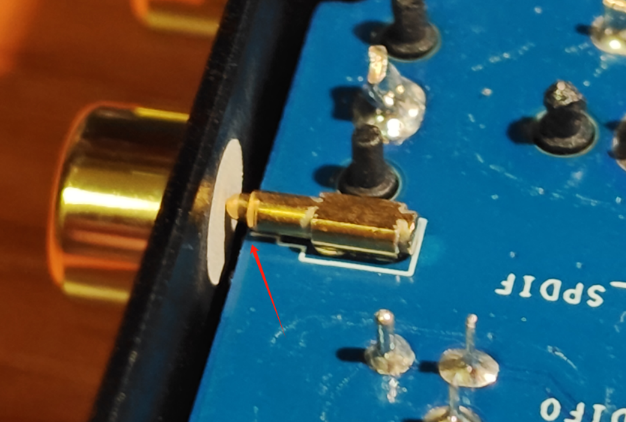

安装好电路板后，顶针压在了金属边框，充分和外壳连接。
|
|

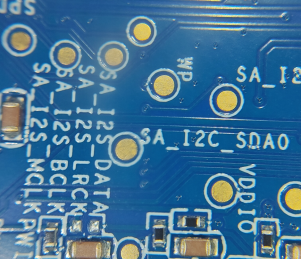

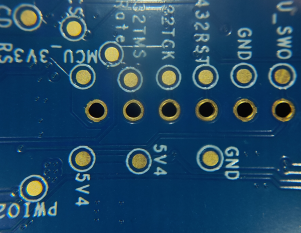

电路板背面布满了测试点，多达上百个，PCBLAYOUT工程师用心了，这些测试点主要有2方面作用：
1.自动化测试：实现量产中的自动化测试，方便测试设备的顶针顶在相关测试点上进行功能参数测试。
2.方便维修测量：维修员工程师使用万用表或示波器等工具进行相关信号测量（不用拆开电路板）
|
|

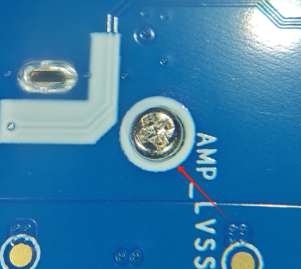

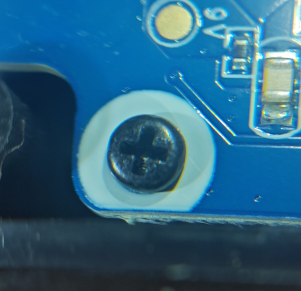

螺丝孔了有统一风格方便识别，和我的做法很像，我感觉这个pcb工程师肯定是一个重视pcb工艺设计细节的人。

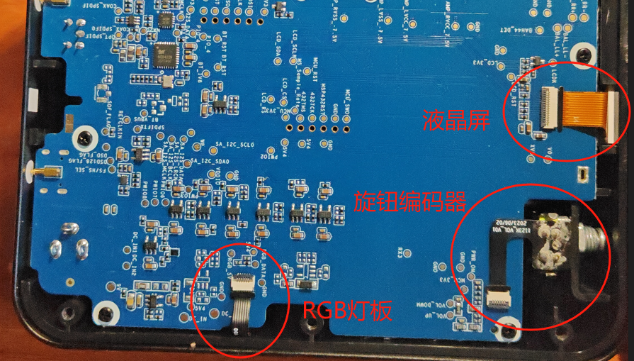

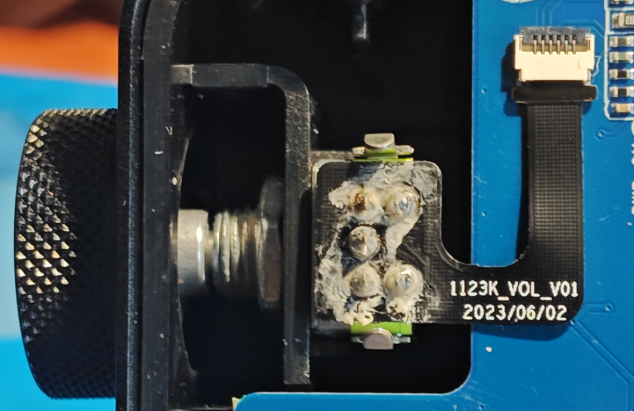

电路板上总共有三处FPC连线，分别是接着液晶屏、RGB灯、和旋钮编码器，主要看下旋钮编码器这个吧：
编码器并不是焊接在电路板上，而是通过订制了一个FPC软板线将，而这个方法对于有结构要求的来说是非常合适的。从焊点的清洁程度上可以看出，这个地方焊接可能焊锡丝使用的助焊剂量较多时间久后呈现白色粉丝状。

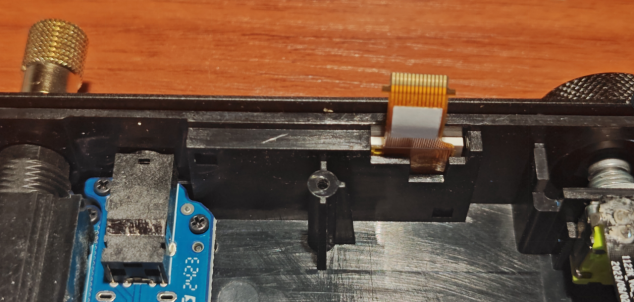

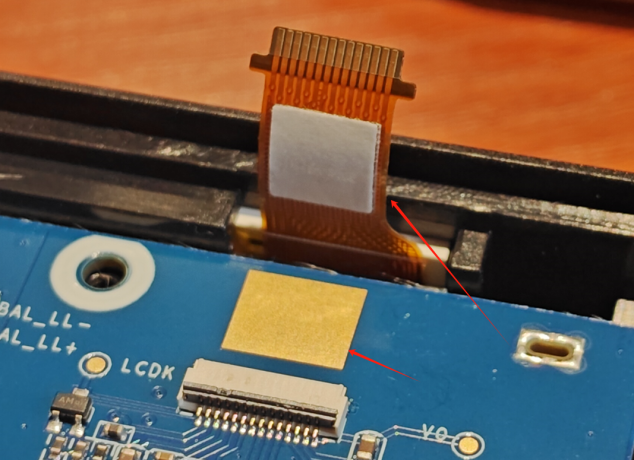

液晶屏部分的FPC排线也很讲究，在线材下面还贴了一个粘胶，应该是一个导电的胶，在对应的pcb下方还开了一个方形的焊盘开窗，这样起到2个作用：
1、固定作用：防止因振动或弯曲导致排线脱落或接触不良。
2、消除电磁干扰（EMI）和ESD保护：FPC排线在传输高速信号（如显示数据、时钟信号）时容易产生电磁辐射或受外部干扰。通过导电胶将FPC的屏蔽层或地线与电路板的地直接导通，可形成连续的接地回路，有效抑制信号噪声，避免显示闪烁、花屏等问题。
导电胶作为低阻抗接地路径，可将FPC表面积累的静电荷快速导至电路板地线，防止静电击穿敏感元件（如驱动IC、液晶面板）

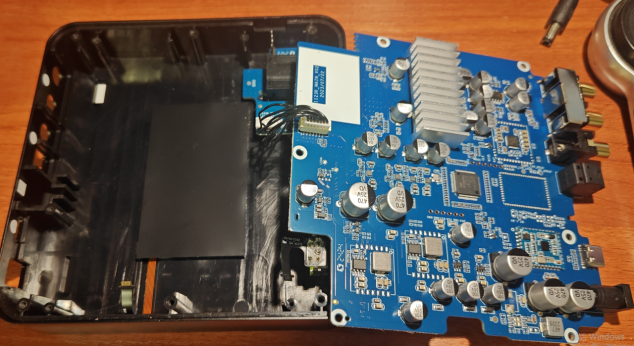

最让意想不到的是，拆完所有螺丝居然这个电路板还是拿不下来！才发现这个电路板是焊接固定死了

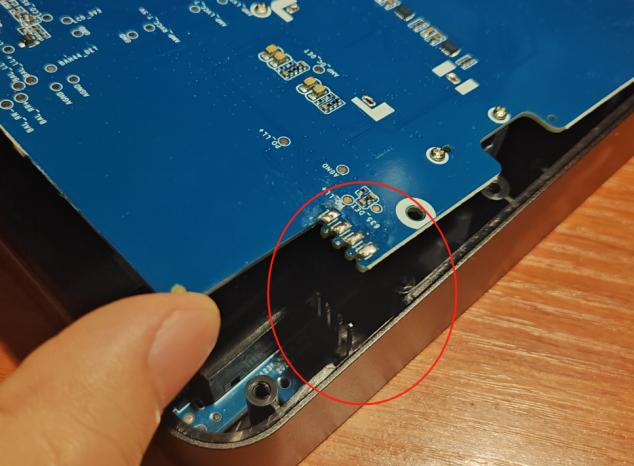

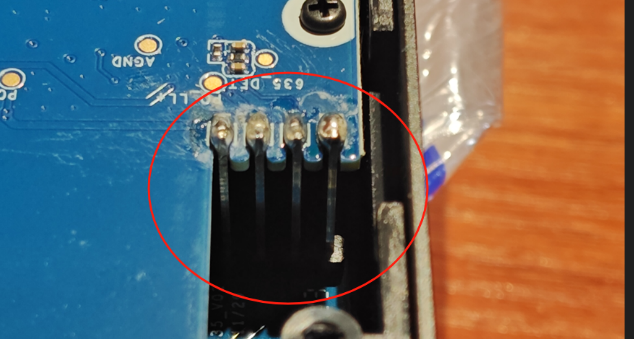

上面的电路板和下面的小板通过排针焊接，一方面起到固定作用，另一方面进行相关信号传输。
这一点我还是不太理解为什么要这样做，很少见到这样的装配设计，如果需要维修不是很麻烦吗，生产装配也麻烦，难道是为了别人放弃拆解？（说真的，我当时一看还要用电烙铁，我就有点不想继续拆了）

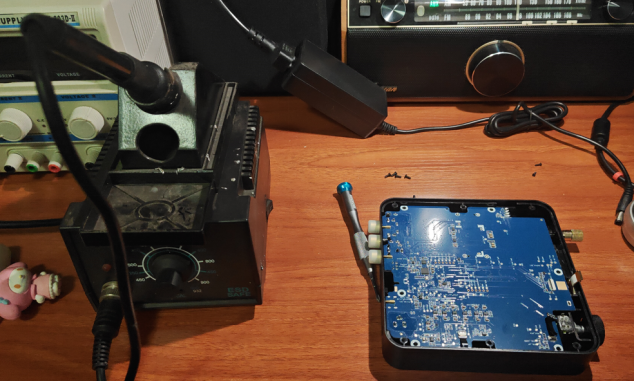

本着坚持到底就是胜利的原则，我从柜子里翻出了电烙铁！
终于拆开来了！（拆不难，难的是心理抗拒上）
终于看到电路板正面的庐山真面目了。

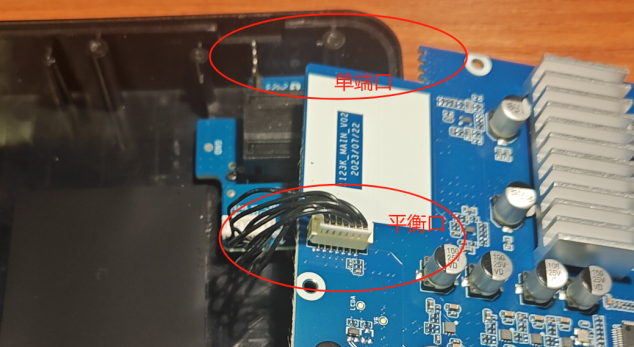

为什么单端口一定要通过焊接呢？

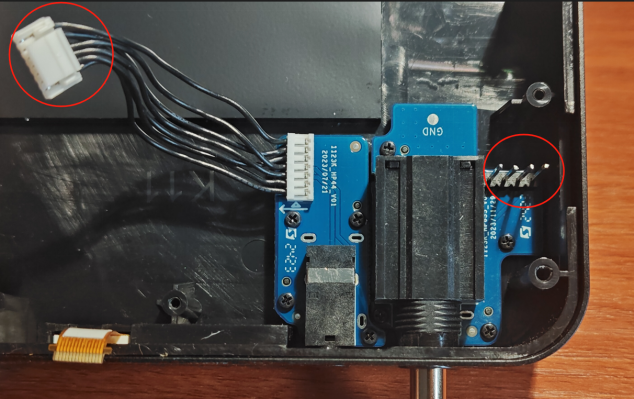

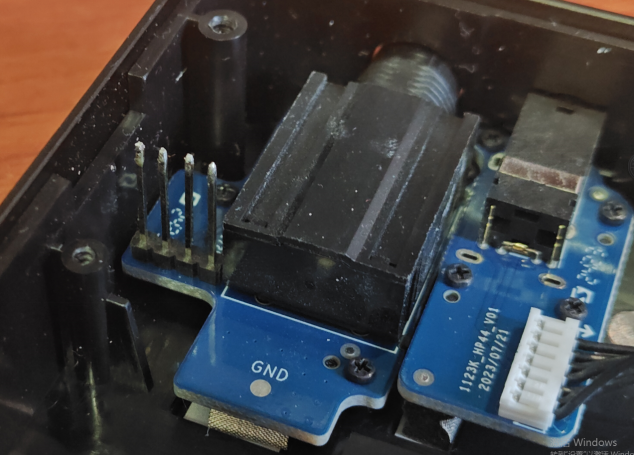

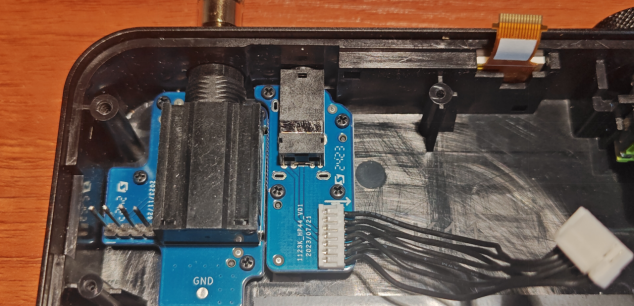

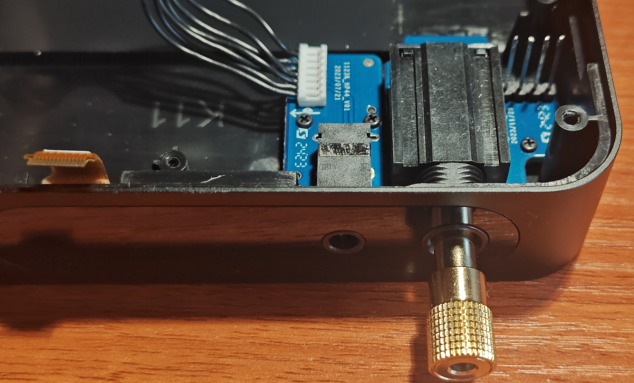

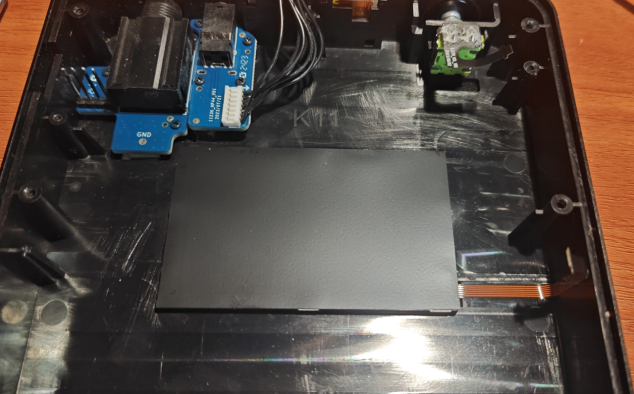

下面只有2个小板，分别是焊接了4.4 mm平衡口和6.35mm单端口.
有人可能会问怎么做了2块小板不做成一块小板，这样成本增加、效率降低。我分析是因为2个端口外形不一样，焊接在一个板上，从外面看，2个口高低不一样，影响美观！
只能单独的设计高度来调整。
毕竟是消费品，在这里就只能以外观为主妥协了。

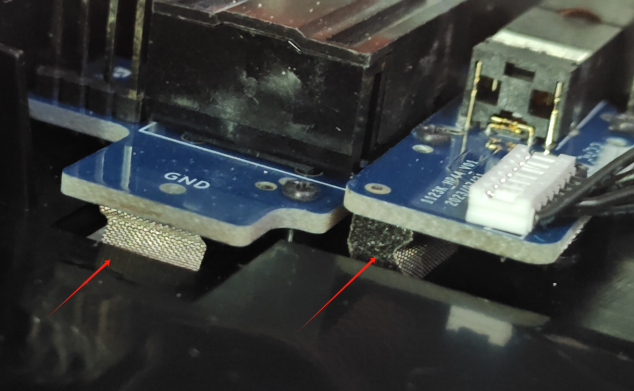

音频接口电路板处还增加了导电棉，这个也是用来减少EMI电磁干扰，保证音频的纯净无杂音干扰，这也是保证音频质量的处理做工细节。

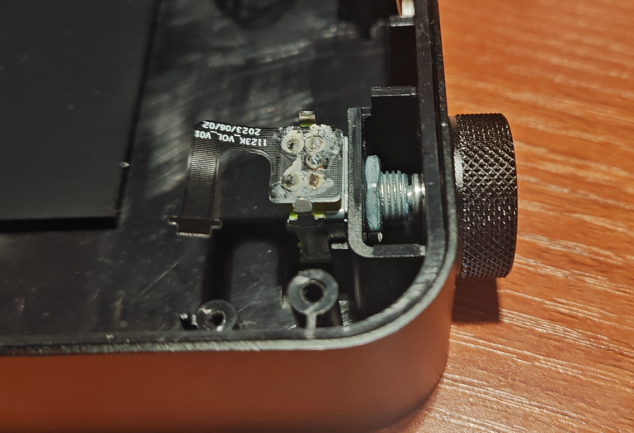

这个角度可以看这人旋钮编码器看的更清楚！

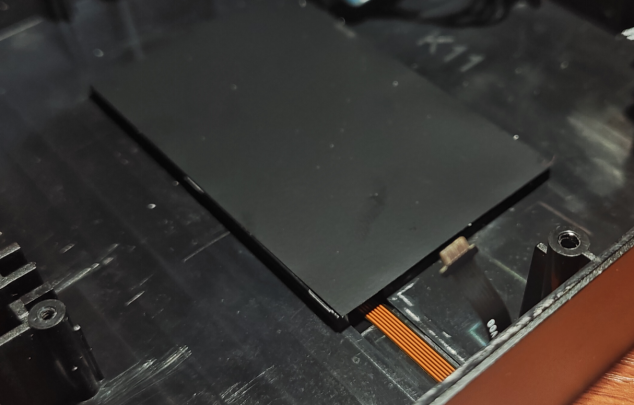

液晶屏的安装

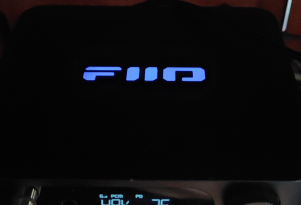

下面还有一个黑色大块，这个就是RGB氛围灯
|
|

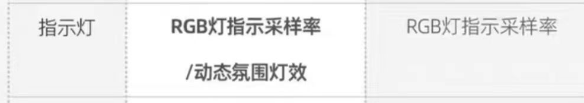

这个氛围灯可以根据你播放的音乐文件的码率式来显示不同的颜色，
它是怎么样设计的呢？

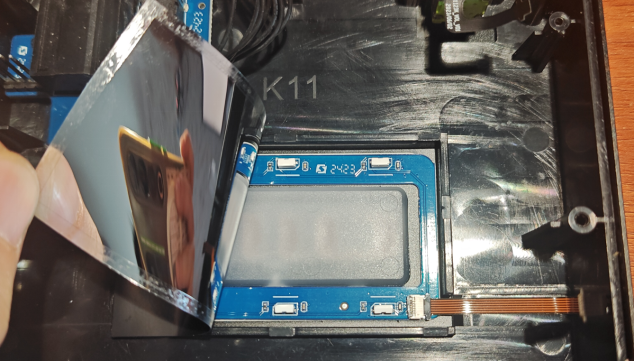

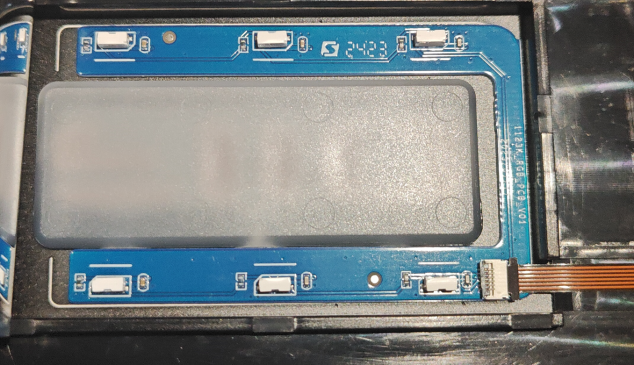

撕开这层反光膜，下面可以看到一个环形电路板，上面焊接了不同颜色的LED灯。
|

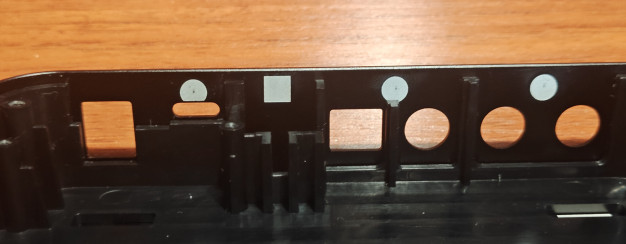

机箱后面接口部分 |

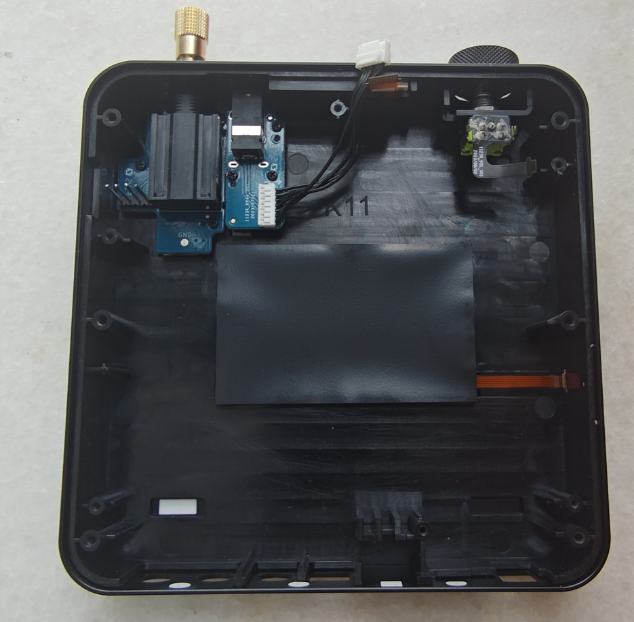

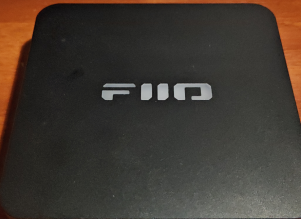

上盖全貌。
上篇结束！！！
