接上篇：值得借鉴设计！这样的接地屏蔽设计方法-拆解飞傲耳机功率放大器K11 （上篇）

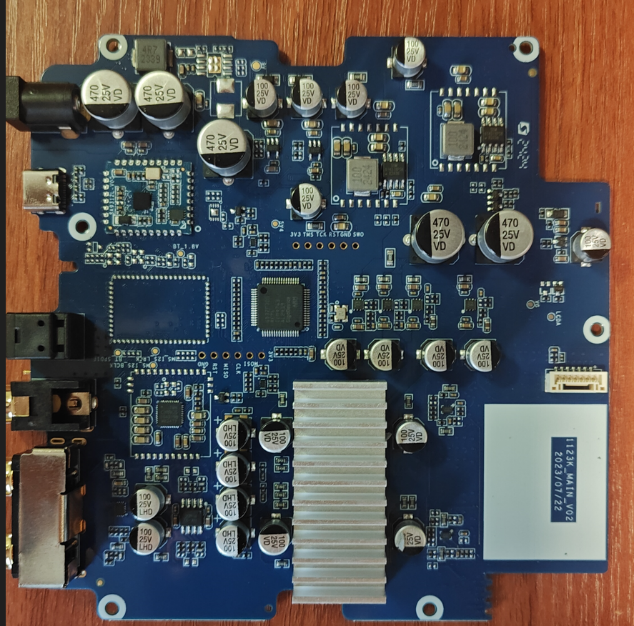

从正面电路板，元件布局工工整整，模块化做的很好，这也是音频质量保证的细节。

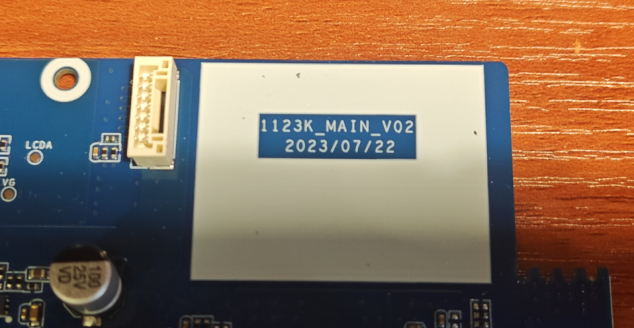

电路板的文件名被一圈白油盖着，为什么工程师搞这么大块白油？结合我的个人习惯，我感觉这纯是pcb工程师个人的喜好，没有啥目的，就是纯审美设计，不知对不对。

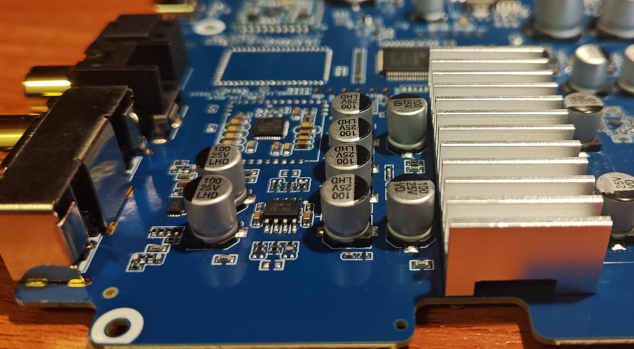

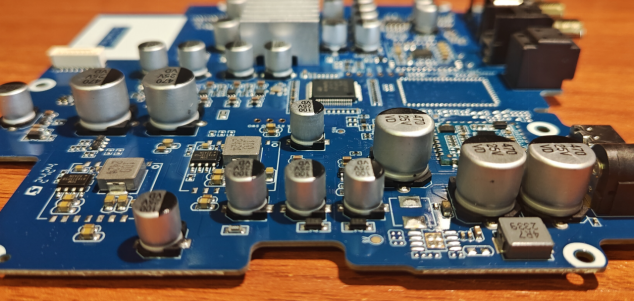

用了大量的电解电容
|
|

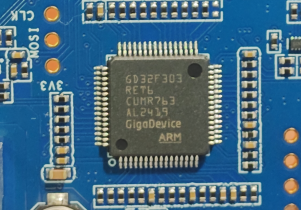

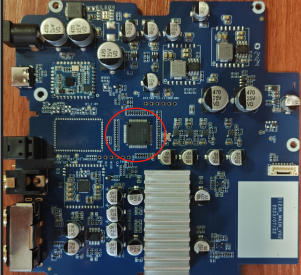

电路板中间放着单片机GD32F303，主要用来进行控制、计算、信号处理等功能，这个相当于整个音频系统的指挥调度中心。

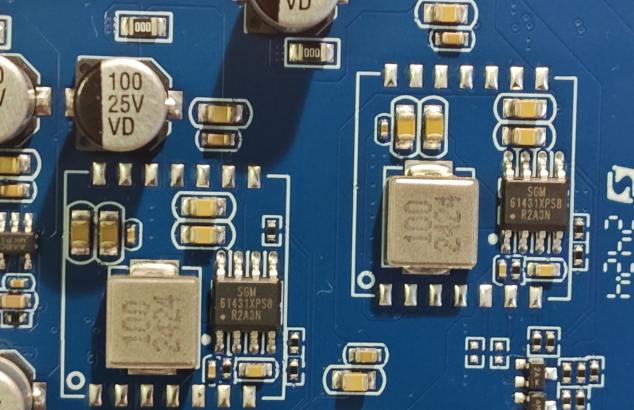

电路板上很多模块化的DCDC电源， 我分析厂家应该做了很多这种电源小模块，我非常认同这种模块化的设计，如果本公司产品很多复用的电源电路，可以单独的做些模块，这样小型模块化这样通用性就会非常强的，非常适合研发做些验证测试甚至做小批量产品的测试。这次直接集成在了主板了可能是因为是量产质量成本相关吧，当然也有可能其它我没想到的原因（大家可以留言）。

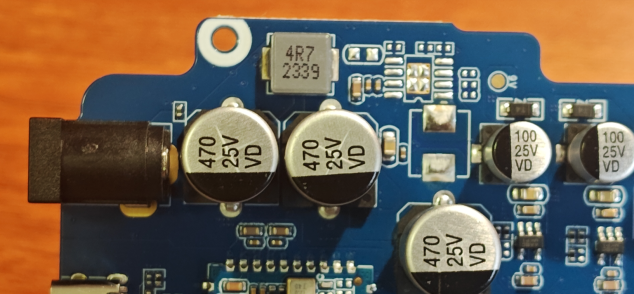

12V电源输入部分，用料也挺足。
usb接口，这里可以连接电脑，将耳放当成电脑声卡使用，且可以提供非常好的音频质量。

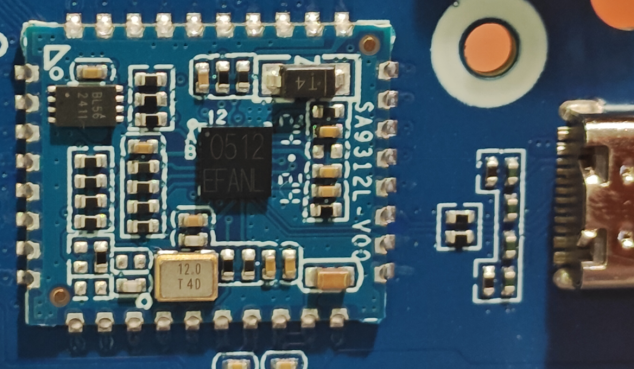

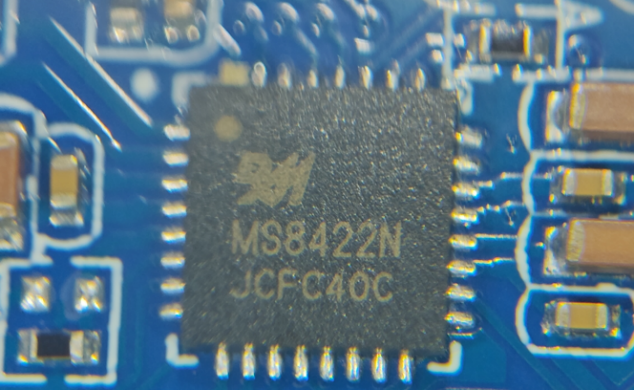

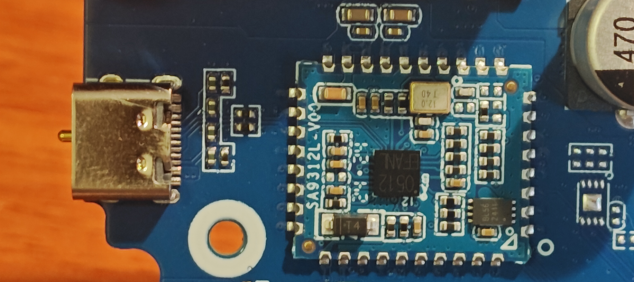

这里单独用了一个usb模块电路。

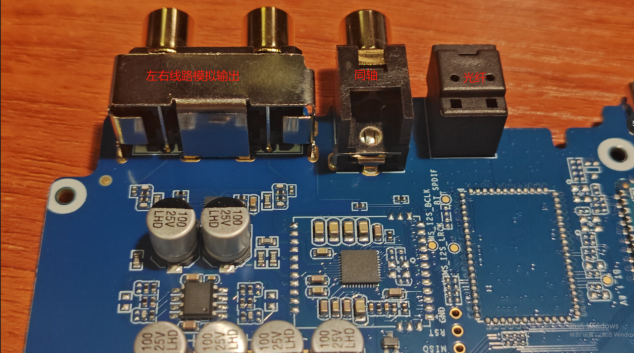

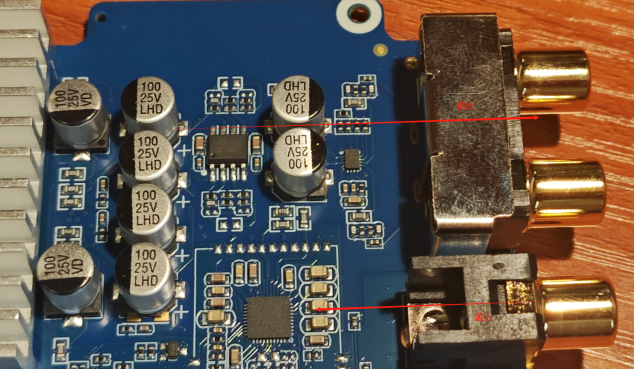

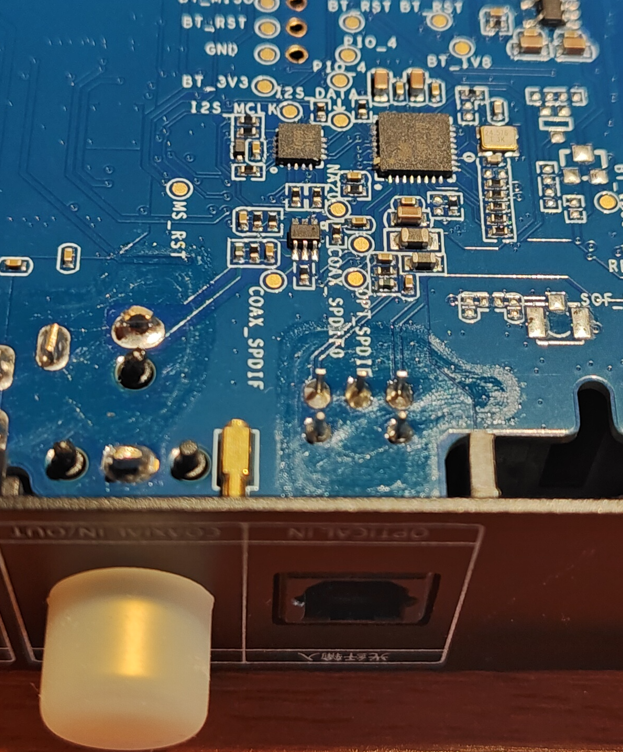

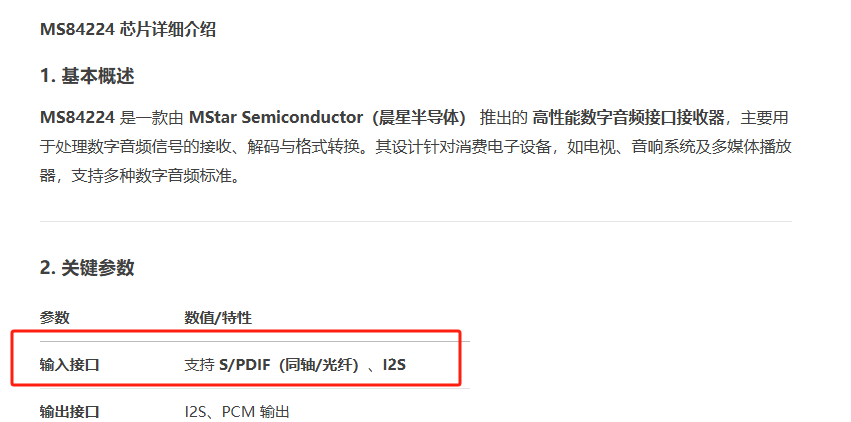

线路输出、同轴光纤电路，先看看连接器用的质量也是肉眼可以见挺好的，不是那种差的连接器
音频电路也是模块化的布局。

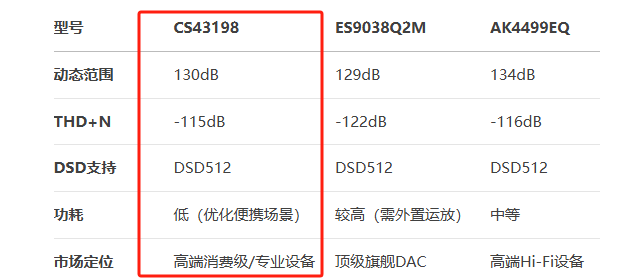

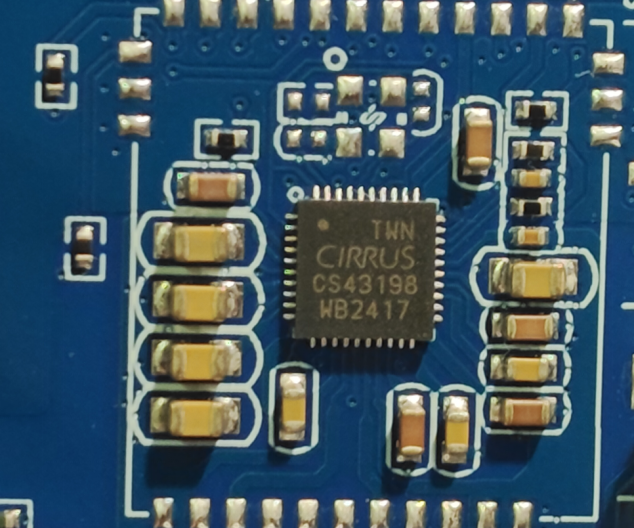

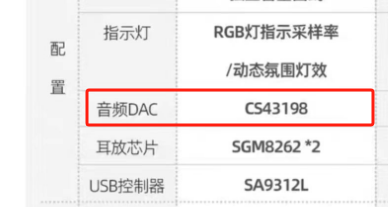

这是音频DAC音频（外部输入的数字音频信号通过它转成模拟）CS43198！这些在HIFI产品里是都是核心的音频芯片

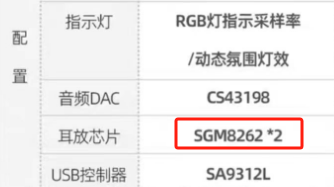

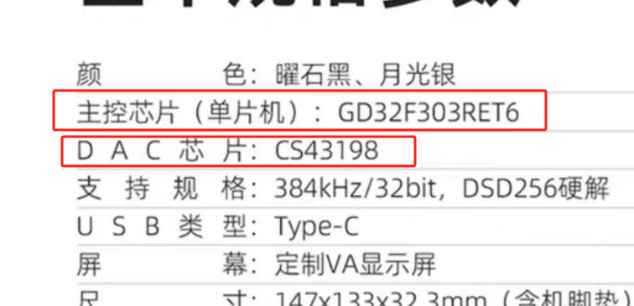

也是产品介绍中会单独介绍的芯片

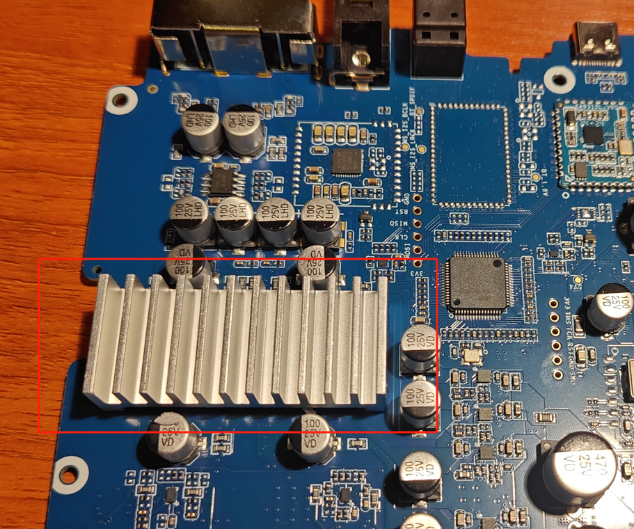

耳放芯片加的散热片

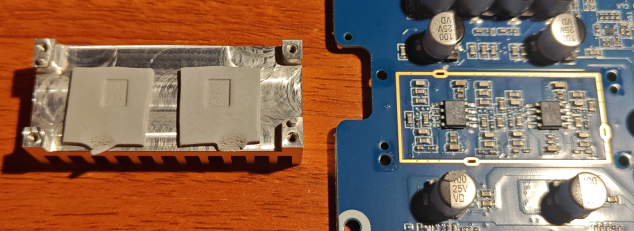

散热片是订制的，上面还有螺丝柱，并加了导热硅胶以进行对芯片传热。

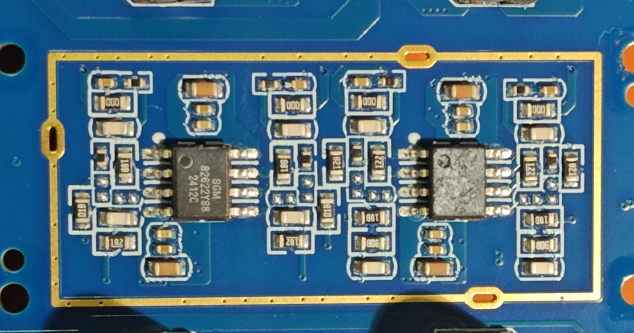

耳放部分的电路，从这设计上来看就看的出非常的讲究，外边还加屏蔽，就差加个屏蔽罩了。为了音频质量保驾护航！

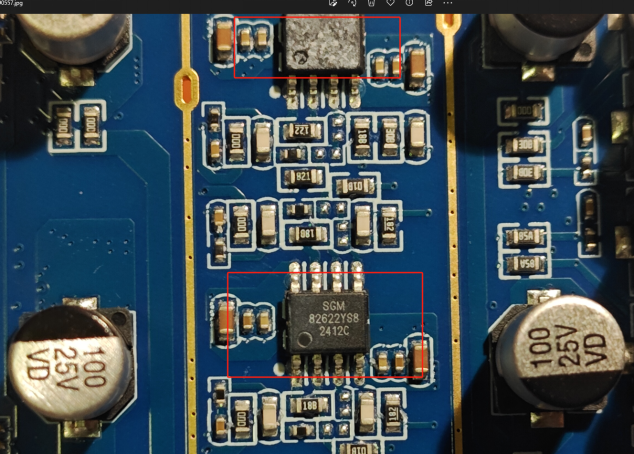

耳放芯片就是SGM82622YS8

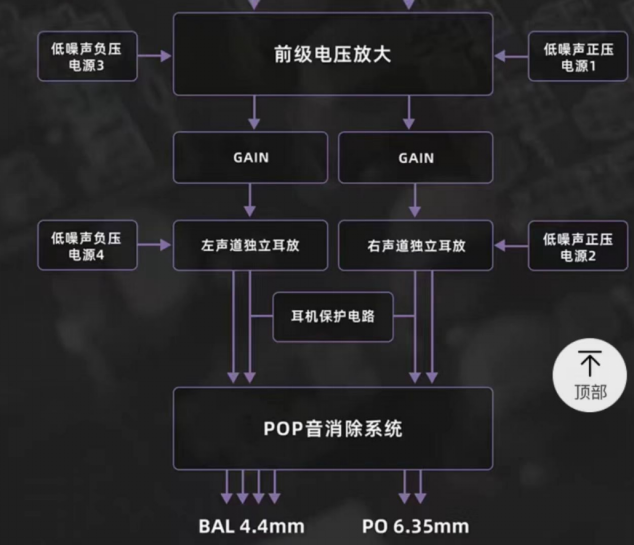

下面是厂家对耳放的一个内部电路结构，大家可以看一下

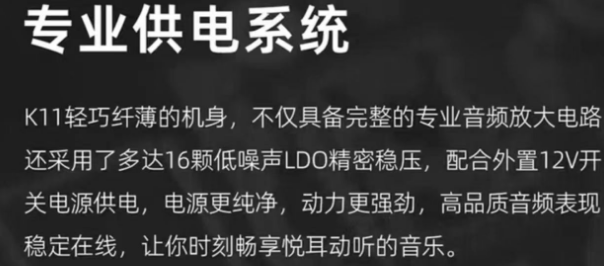

电路板上的芯片太多了，对于这种音频为主的产品，对电源的要求是很高的，电源芯片更多，不同的电压，甚至还有负压，我们可以结合上面的方框图来了解下。

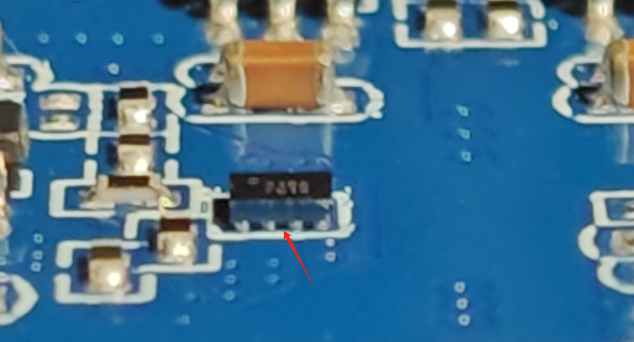

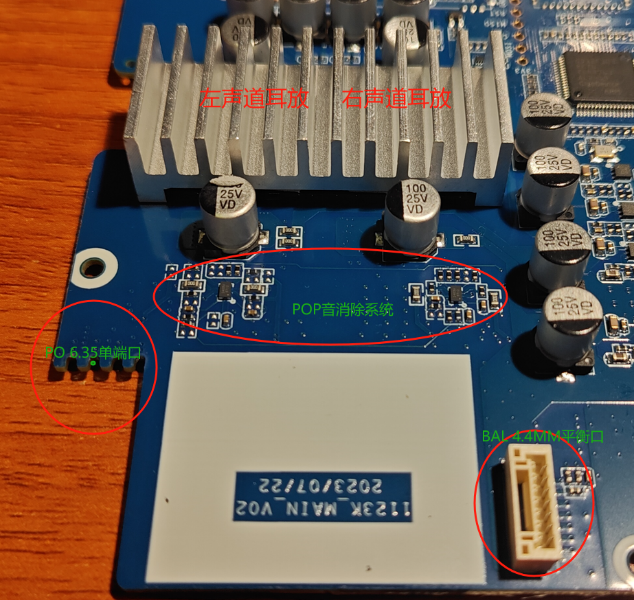

结合上图看来那2个小芯片是POP音消除系统。

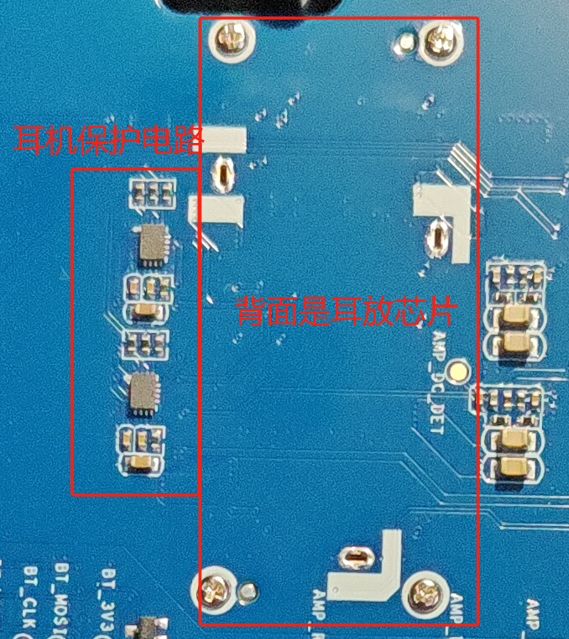

保护耳机保护电路在背面
结合电路应该是电源芯片。

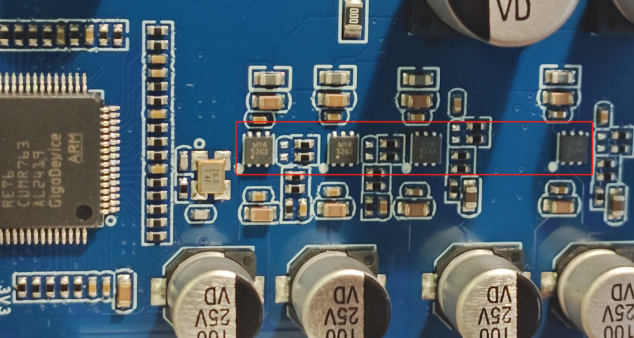

其它大量的电源芯片。
板上还不缺乏这种工艺有点难度的BGA芯片，非常小，这种芯片如果维修难度就非常大了。

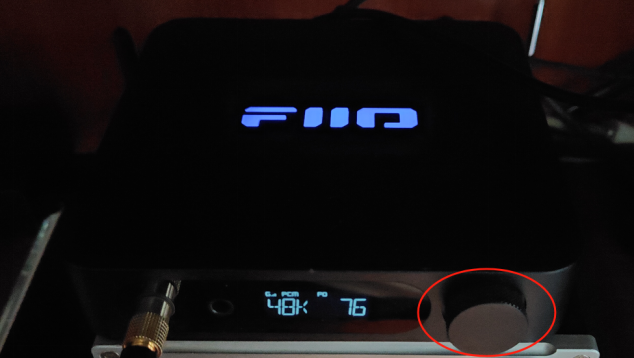

最后提一个我认为体验不太好的设计吧，可能就是这个集所有功能的“编码开关”，表面上看起来确实简洁，但是代价就是带来的使用不方便、体检不好，至少我从自已作为用户角度来说就是这样。
每次想做个设置或者调整一下，就要各种旋转，非常不直观，费时费力，特别是不熟悉使用的时候，必需要看说明书才能知道，而且时间一久可能又忘记，对我这个急脾气的人来说是很烦的。多增加一些按键来解决功能操作是不是体验更好点呢？
这次拆解专业的音频产品，学习到了很多，好的音频产品真的细节讲究非常多，才能真正的提供非常好的听音质量。这个K11耳放也看出了厂商、工程师的实力！👍
