沾锡工艺是线束加工中一种将导线端头浸入锡液中，使端头表面形成一层锡层的工艺。
沾锡的目的和作用
增强导电性：锡具有良好的导电性，能降低导线与端子或其他连接部件之间的接触电阻，使电流传输更顺畅，减少发热和能量损耗。
提高可焊性：让导线端头更容易与其他金属部件焊接，确保焊接质量，减少虚焊、假焊等不良现象。
防止氧化：在导线端头形成一层锡层，可将金属导线与空气隔离，防止其氧化，延长线束的使用寿命。
沾锡工艺的制作步骤及注意事项
1. 准备工作
- 检查工具和材料，确保电烙铁、锡丝、助焊剂等完好且能正常使用，准备好待加工的线束。
- 清洁导线端头，用剥线钳或刀具去除导线端部的绝缘皮，露出一定长度的金属芯线，然后用砂纸或专用的清洁剂去除芯线表面的油污、氧化物等杂质，保证芯线表面干净、光亮。
注意：剥线时要控制好剥线长度，避免过长或过短，同时防止损伤芯线；清洁芯线要彻底，否则会影响沾锡效果。
2. 预上锡
- 将电烙铁通电预热至合适温度，一般为300 - 350℃。在烙铁头上蘸取适量的锡丝，使烙铁头挂上一层均匀的锡层。
- 将助焊剂涂抹在导线端头上，然后用烙铁头轻轻接触导线端头，使锡液均匀地附着在芯线上。
注意：电烙铁的温度要适宜，温度过高易使导线绝缘层受损，还会导致锡液氧化加剧；温度过低则无法使锡液良好地附着。涂抹助焊剂要适量，过多会造成浪费且可能污染环境，过少则起不到良好的助焊作用。
3. 沾锡操作

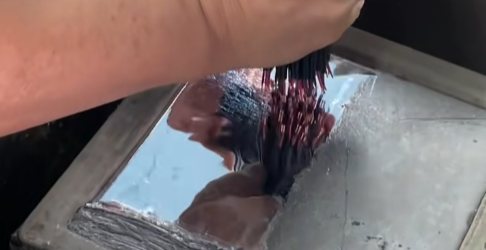

- 将预上锡的导线端头垂直浸入盛有锡液的锡锅中，浸入深度约为3 - 5mm，保持2 - 3秒后取出。
- 若使用锡丝进行沾锡，可将烙铁头与导线端头呈45°角接触，然后将锡丝送到烙铁头与导线端头的连接处，让锡丝熔化并均匀地包裹在导线端头上。
注意：浸入锡锅时要保持导线端头垂直且稳定，避免晃动，防止锡液溅出烫伤操作人员，同时确保锡层均匀。使用锡丝沾锡时，送锡丝的速度要适中，保证锡液充足且均匀地包裹导线端头。
4. 冷却和清洁
- 沾锡后的导线端头自然冷却或用风扇等辅助冷却，冷却过程中不要触摸沾锡部位，以免破坏锡层。
- 用干净的布或专用的清洁剂去除导线端头上残留的助焊剂等杂质，保持线束清洁。
注意：冷却时要避免周围环境有灰尘或其他污染物，防止沾到锡层表面。清洁时要轻柔，不要刮伤锡层。
沾锡质量的检查方法
外观检查：观察沾锡部位的锡层是否均匀、光滑，有无锡瘤、缺锡、气泡等缺陷。锡层应完整地包裹导线端头，无露铜现象。
可焊性检查：用烙铁头轻轻触碰沾锡部位，检查锡层是否容易再次熔化，是否能与其他金属部件良好地焊接。若锡层过硬或难以熔化，说明沾锡质量可能有问题。
导电性测试：使用万用表等工具测试沾锡后的导线端头与另一端的电阻值，若电阻值过大或不稳定，说明沾锡可能存在问题，导致接触不良。
不良品的处理方法
少量不良：对于少量的沾锡不良品，如锡层不均匀、有小锡瘤等，可使用电烙铁进行修补。用烙铁头蘸取适量锡液，对缺锡部位进行补锡，或用烙铁头轻轻将锡瘤去除，使锡层恢复均匀。
严重不良：若沾锡不良情况严重，如大量露铜、锡层太薄无法满足要求、导线端头氧化严重等，应将沾锡部位的锡层去除，重新进行清洁、预上锡和沾锡操作。若导线绝缘层已受损，需更换新的导线。
记录和分析：对不良品的情况进行记录，分析产生不良的原因，如操作不当、工具设备问题、材料质量等，以便采取相应的措施进行改进，防止类似问题再次出现。
请在公众号后台回复 合作
来源：线束智造
● 专业回收呆滞库存！线束！汽车导线，继电器！保险丝！胶带！进口连接器！价格高，有需要处理的联系，中介丰厚茶水，电话13722953319景总
● 扬州立特依尔科技有限公司：定制设计交流充电枪收卷线装置、各类充电桩枪用轻量化线缆，确保品质的同时为您降低采购成本。电话：17368921488范经理
