AI8051U发送中波调幅广播

一、高速PWM

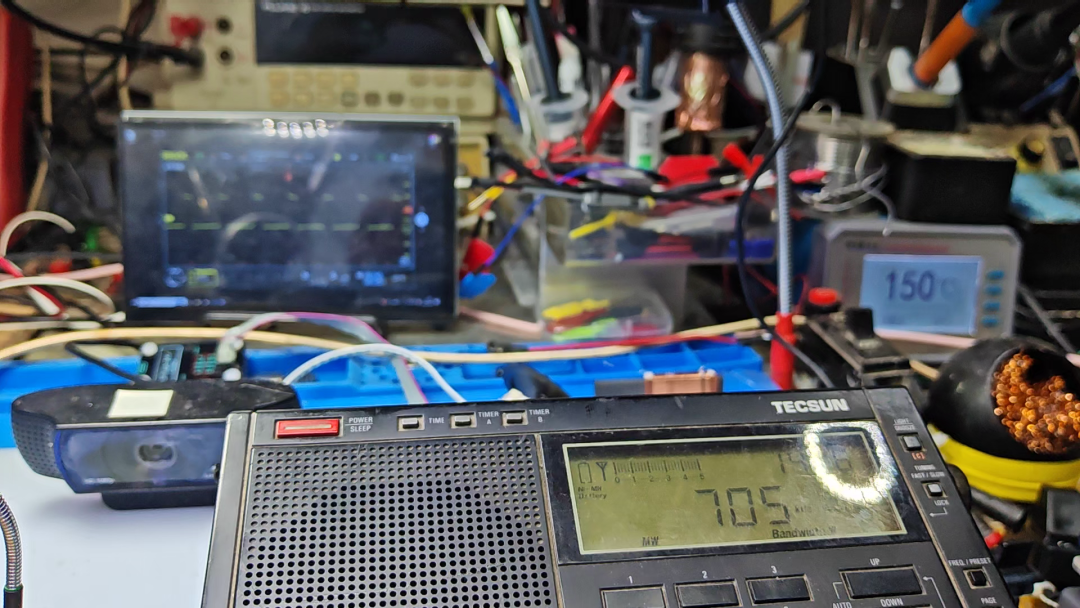

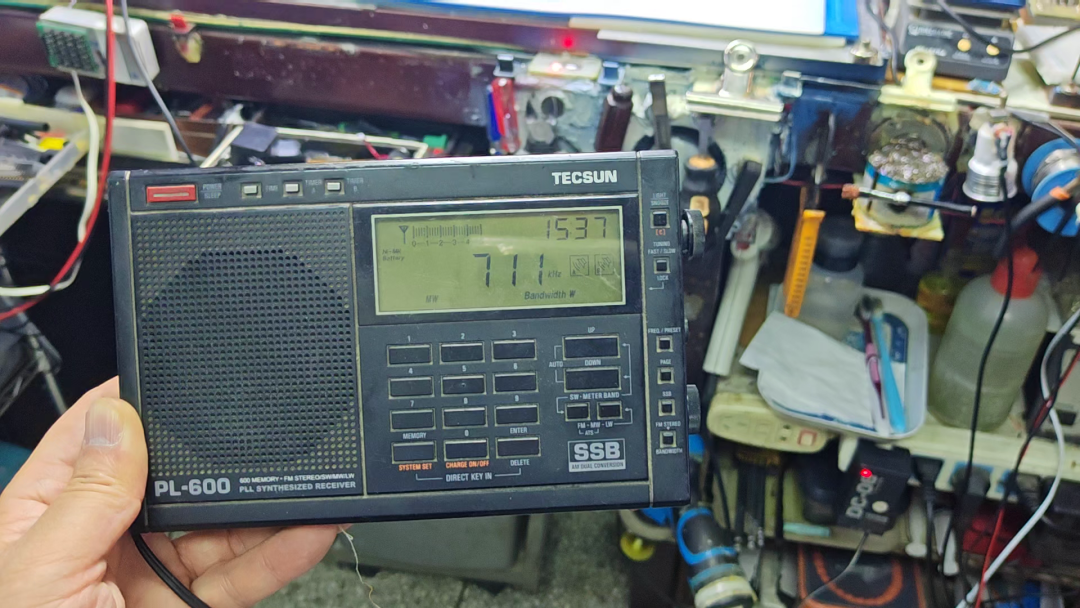

  现在收音机接收到是从单片机 AI8051U 发送的调幅广播。调幅信号是利用了 AI8051U 高速 PWM产生的。PWM波的频率为 707kHz。占空比不同对应的调幅信号的幅度变化，进而可以传送声音。

二、电路设计

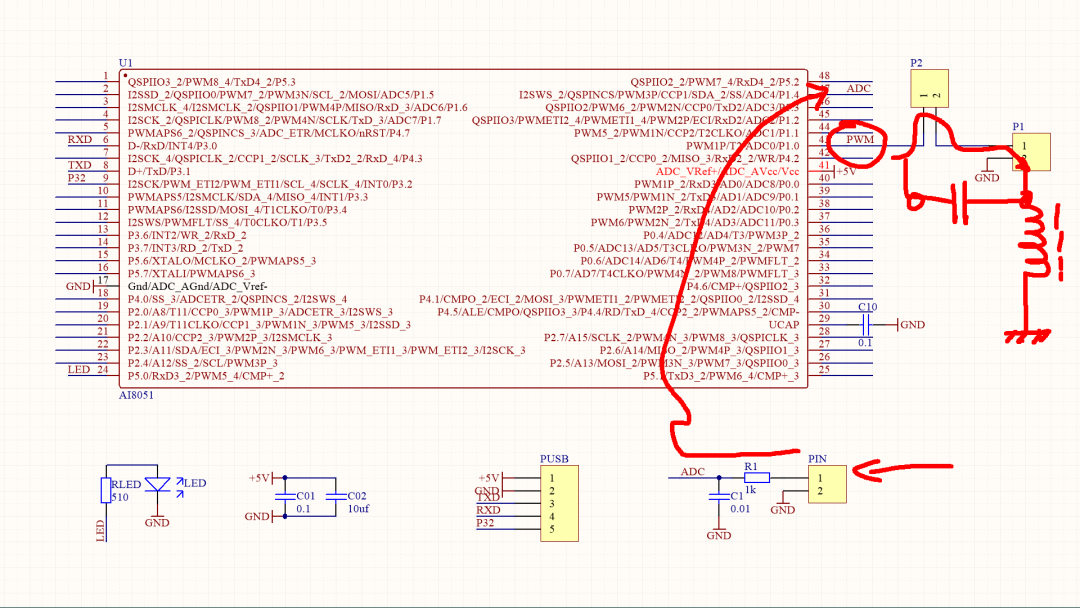

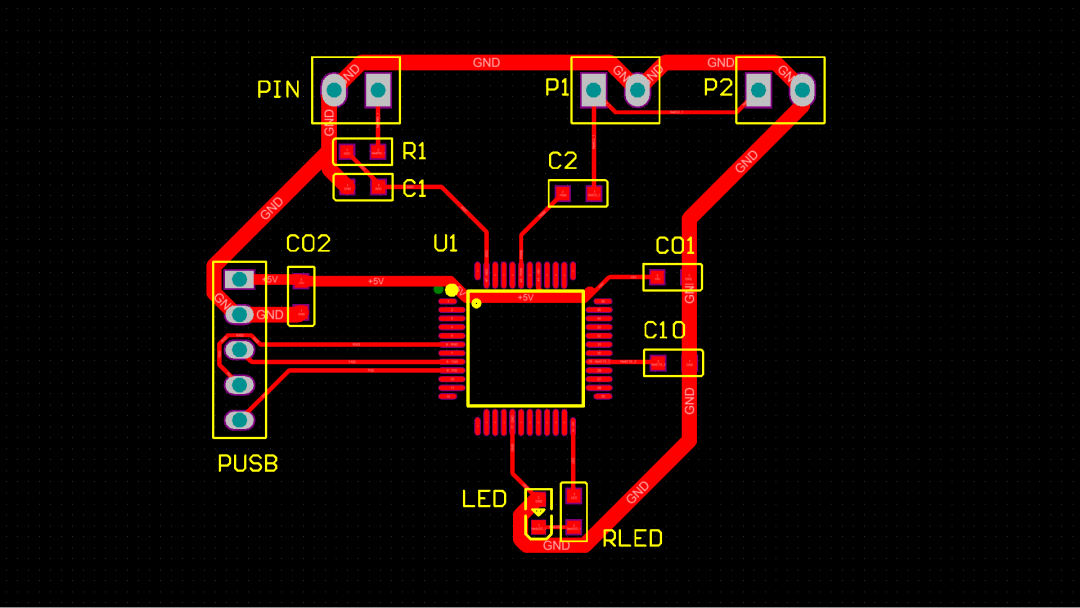

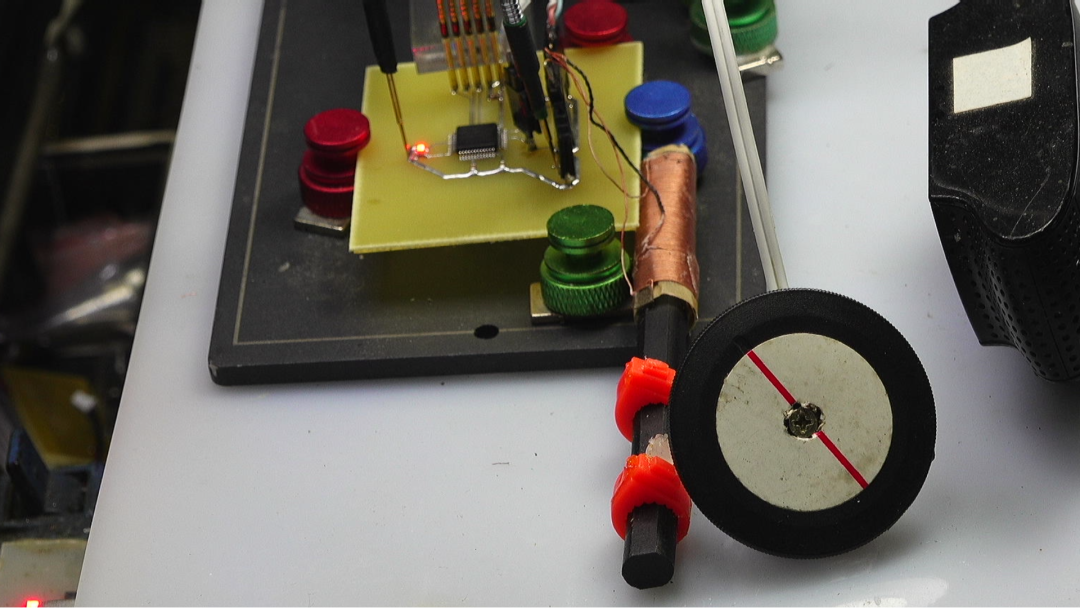

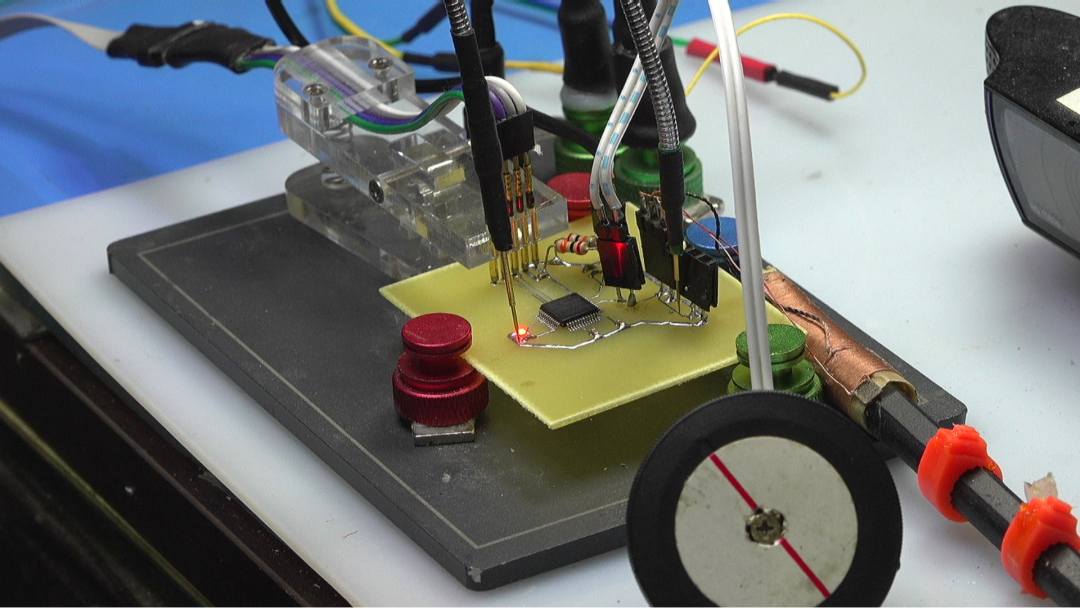

  测试电路非常简单，只是包含有单片机 AI8051。它产生的高速 PWM波形，通过端口 P1 连接到外部一个磁棒天线。在端口P2 串联一个可调电容，可以与电感形成串联谐振。声音信号，通过两芯端口 PIN 输入到单片机的 AD端口。经过转换改变输出PWM的占空比，进而改变高频的幅度。使用单面PCB，制作了测试电路板。现在这个电路板可以完成声音调幅发送。

三、调谐发送

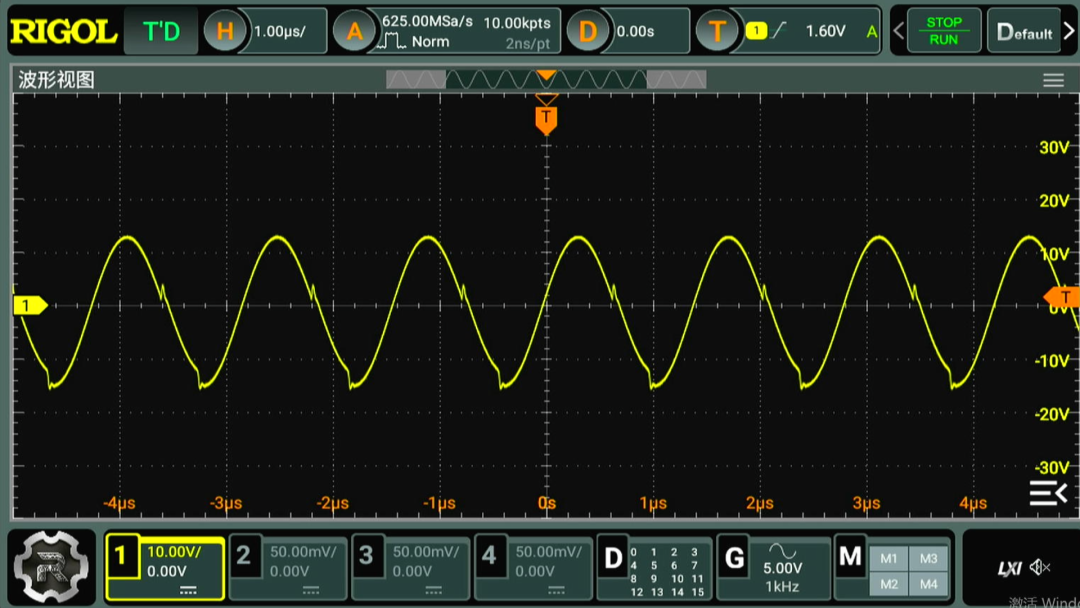

  下面，调谐天线的串联电容。使得输出中波天线线圈上的电压最大。此时，天线对外发射距离也增加了。可以看到，线圈上的信号幅度受到输入信号的调制。可以将收音机移动较远的距离，仍然可以接收到发送的中波广播信号。

四、程序

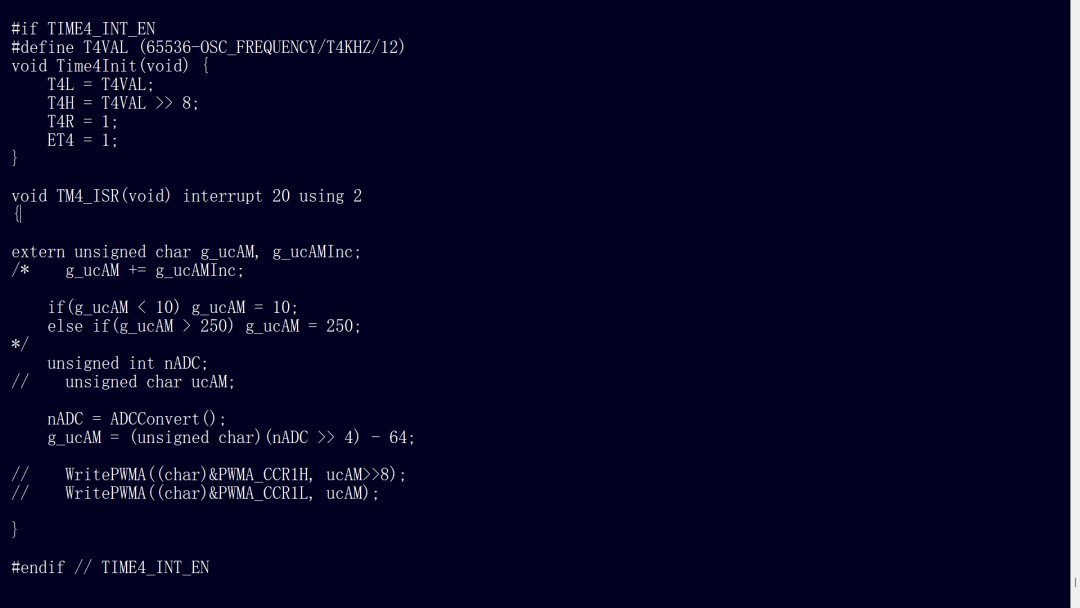

  单片机程序也很简单。根据 AI8051U技术手册中给出的 高速PWM示例程序，选择PWMA 的时钟为内部的 PLL 信号。时钟频率大约为 180MHz。使用单片机定时器4，产生10kHz的中断，在中断中，通过ADC采集外部的音频信号。将采集到的音频信号，改变PWM的占空比。此时占空比的分频为 256，实际上可以使用到的占空比调整空间为 0 到128 。这样才能够完成输出中波信号的调幅。

※ 总  结 ※

本文利用 AI8051U 产生了 中波调幅信号，可以通过磁棒天线将ADC采集到的音频信号通过空间发送出去，附近的调幅收音机可以接收到声音信号。只是现在发送的功率全依仗单片机 IO 口驱动，所以发送的功率比较小。如果外部再增加一级功率放大器，可以提高无线发送的距离了。
