KVM切换器说白点就是一套键盘、鼠标、显示器就可以来控制多个电脑主机，方便电脑机房的管理或办公有2台以上电脑的人使用。
|

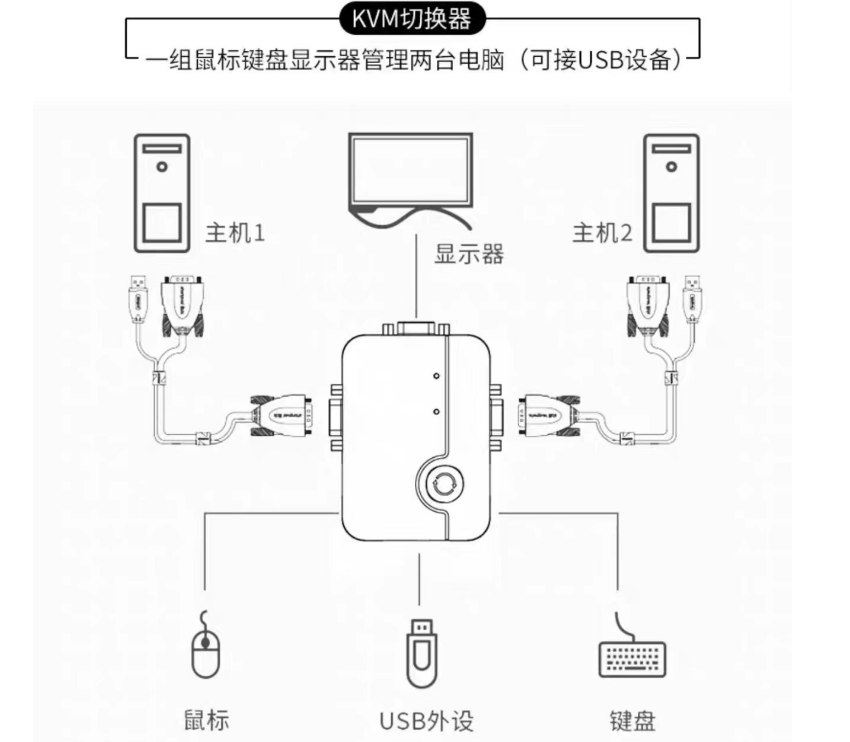

这是2口KVM切换器的一般接法图 |

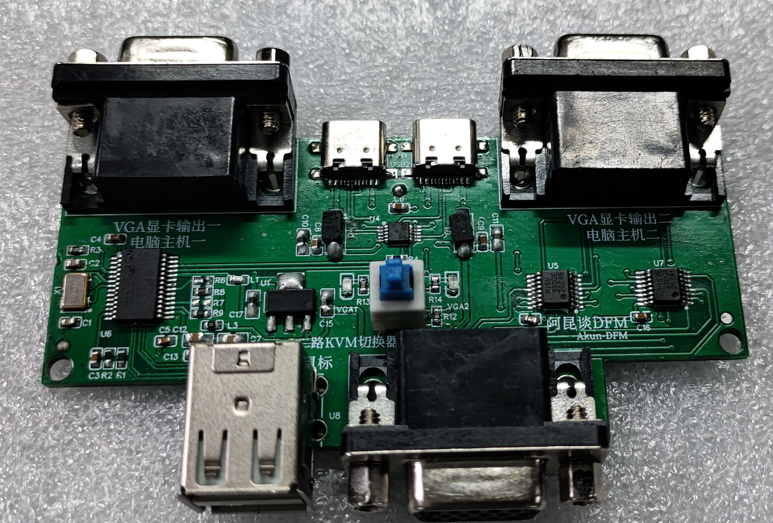

我以前拆解过2个不同品牌 档次的个人用的2口KVM切换器，我甚至还自已结合做过一个2口的用TYPEC数据线的KVM切换器来玩：
|
|
今天拆解的这个切换器是是胜为品牌

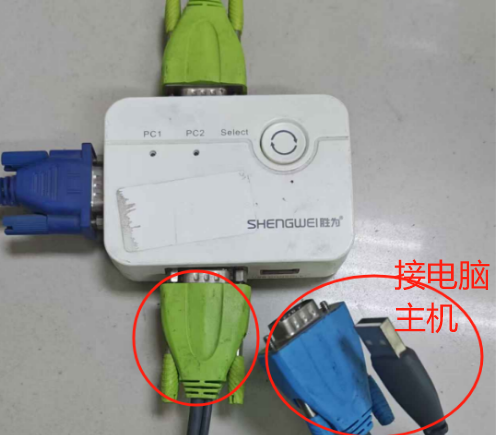

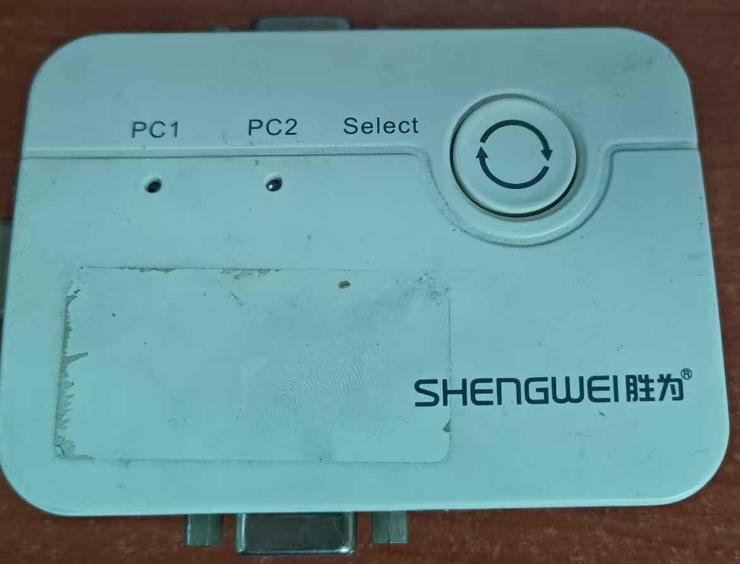

PC1和PC2分别对应着2台电脑的指示灯，还有一个就是圆的切换按键
|
|

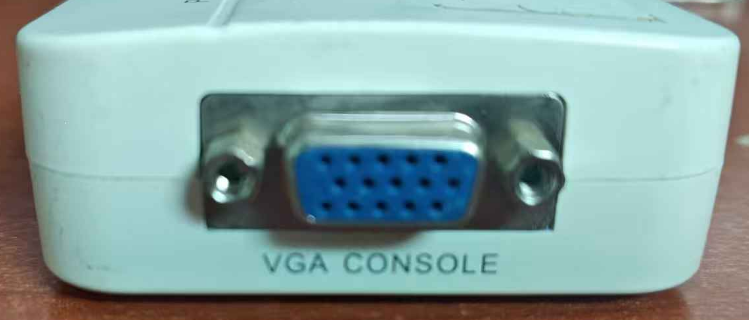

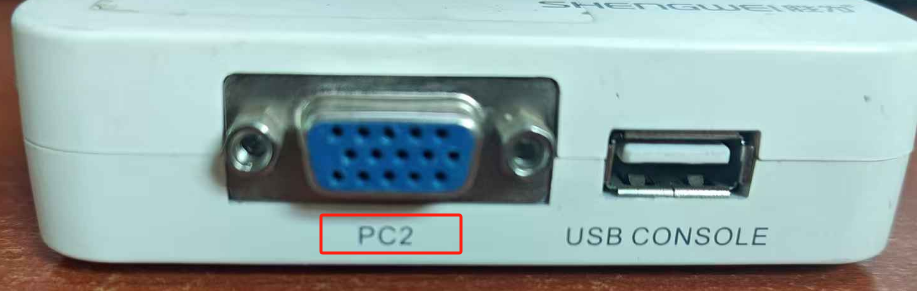

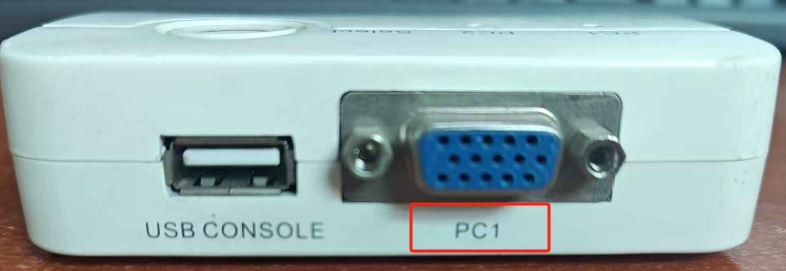

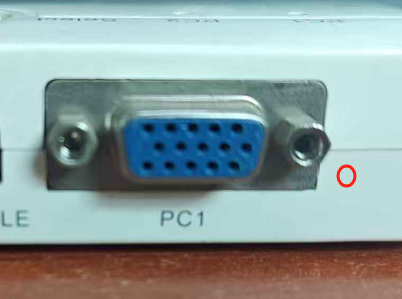

前面后面分别对应着VGA接口和usb接口（
VGA接口并不只是传输VGA信号，还有usb信号也在里面，所以这些线材一般是订制配套的。

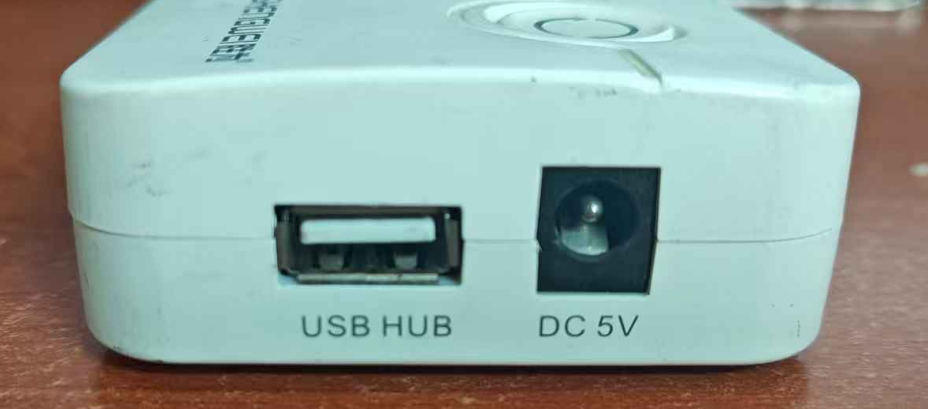

这个是接5V电源，这个接口用TYPEC更方便，特别是对于个人办公使用来说，不用多一个电源适配器。，成本还低，就像我上面设计的是那个KVM一样。
这是接显示器。

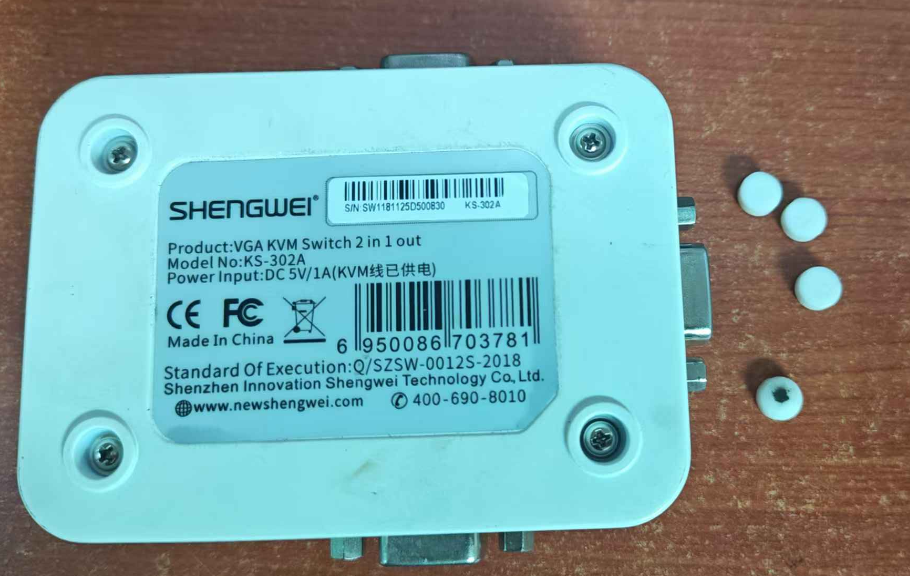

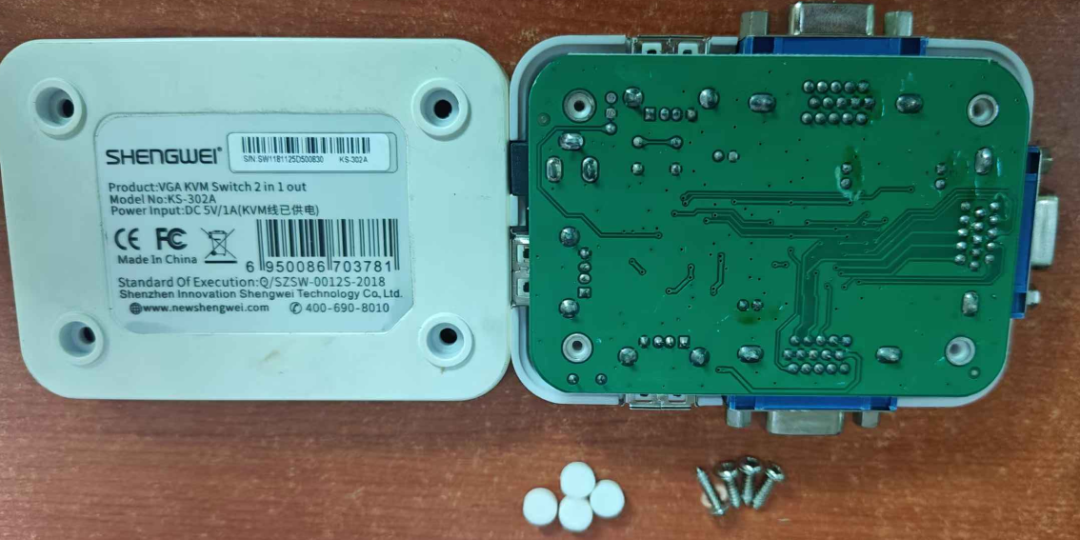

拆下机脚
打下螺丝

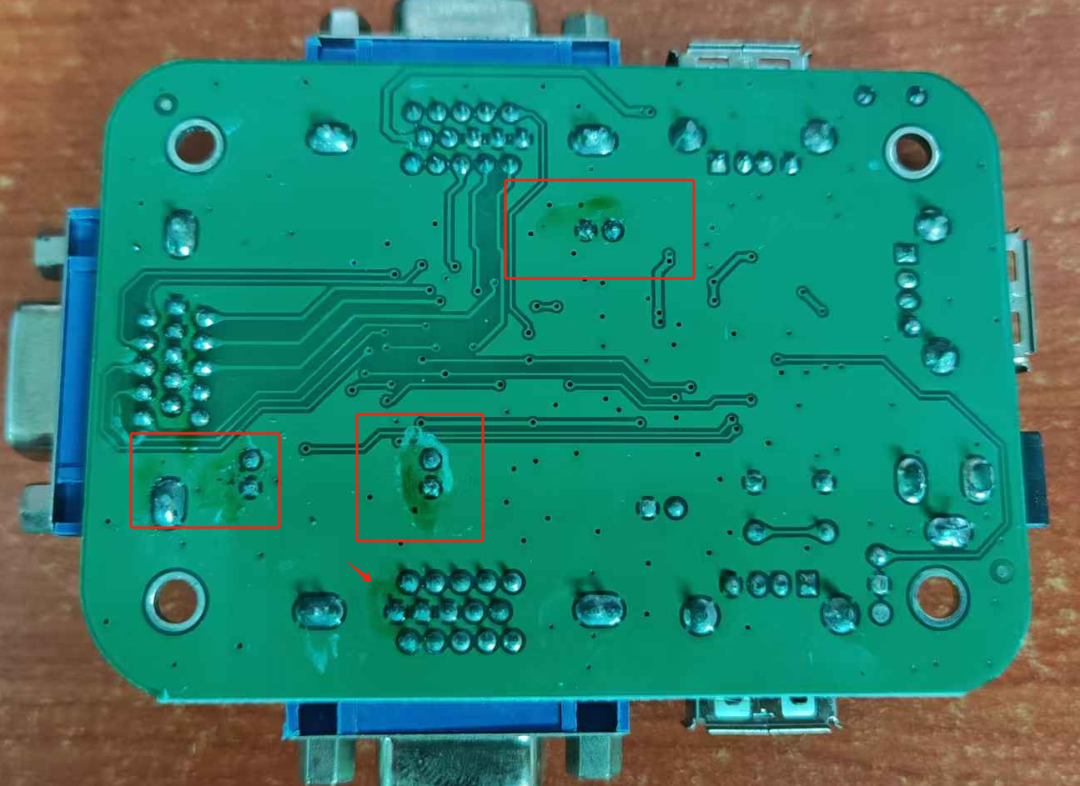

有补焊维修过的痕迹。搞不好，有2个是固定手焊，其它焊点看起来是过的波峰焊。
正面样子

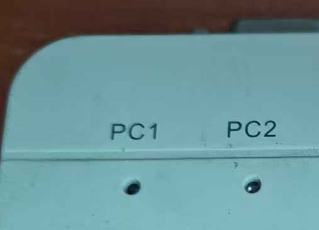

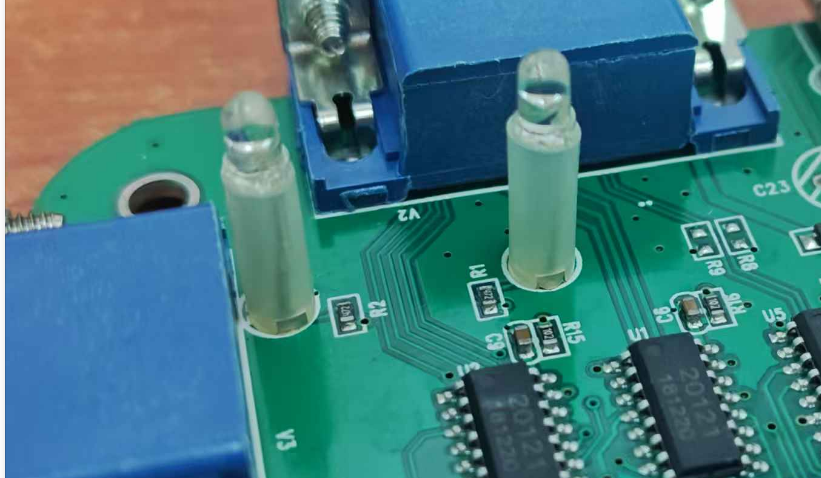

2个指示灯，还套了灯管，目的是为了控高，同时也方便焊接。但是我认为这个设计还是提高了成本降低了效率。
让我来设计，我会建议直接用贴片的发光二极管，把他们放在2路VGA头的边上，在机壳上开个小孔就行了，没必要非要在顶面来看指示灯。
|
|
原因如下：
这个指示灯只是指示当前切换在哪个主机，对于2口切换器，平时都是放在桌面的，对于用户来说，只要有灯，至于放哪个角度根本不是问题。
另外，实际也就第一次会有人看这个，以后在使用中，基本不怎么看这个灯了，灯的作用相对来说小了非常多。所以这个指示灯在这种2口的设备上不需要对位置太讲究，只要有指示就行。这不同于8口，16口的KVM切换器，在机房大量主机的管理中，这些指示灯就显得非常重要了。

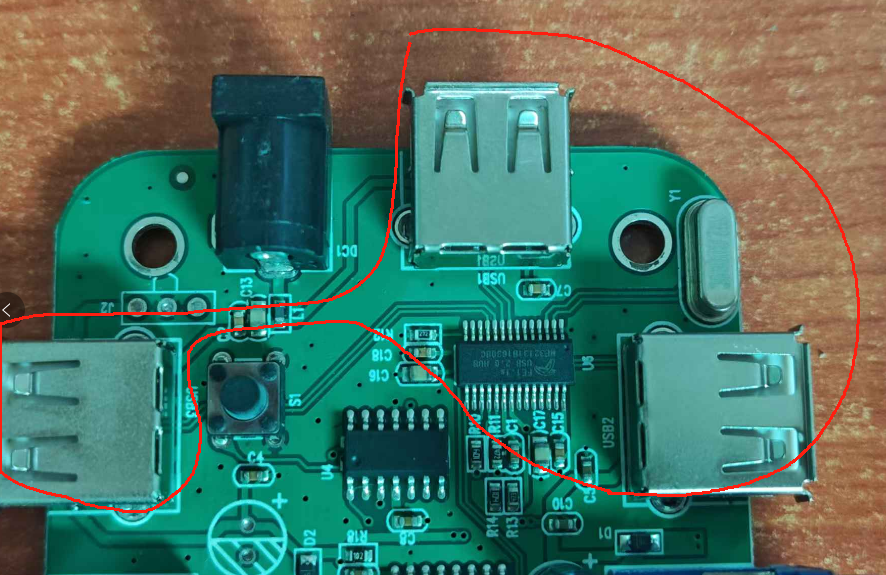

这一部分就是usb集线器了

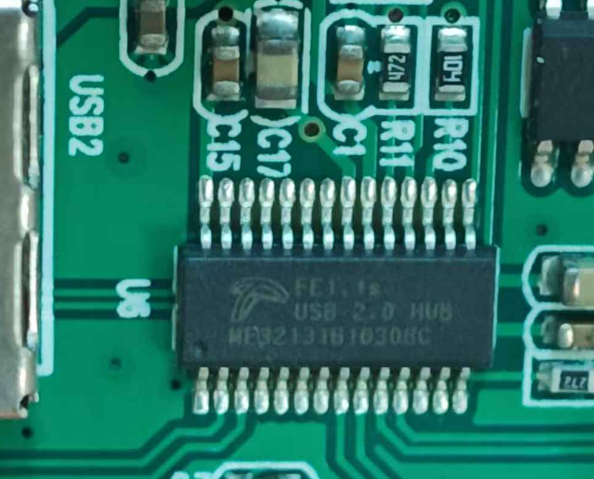

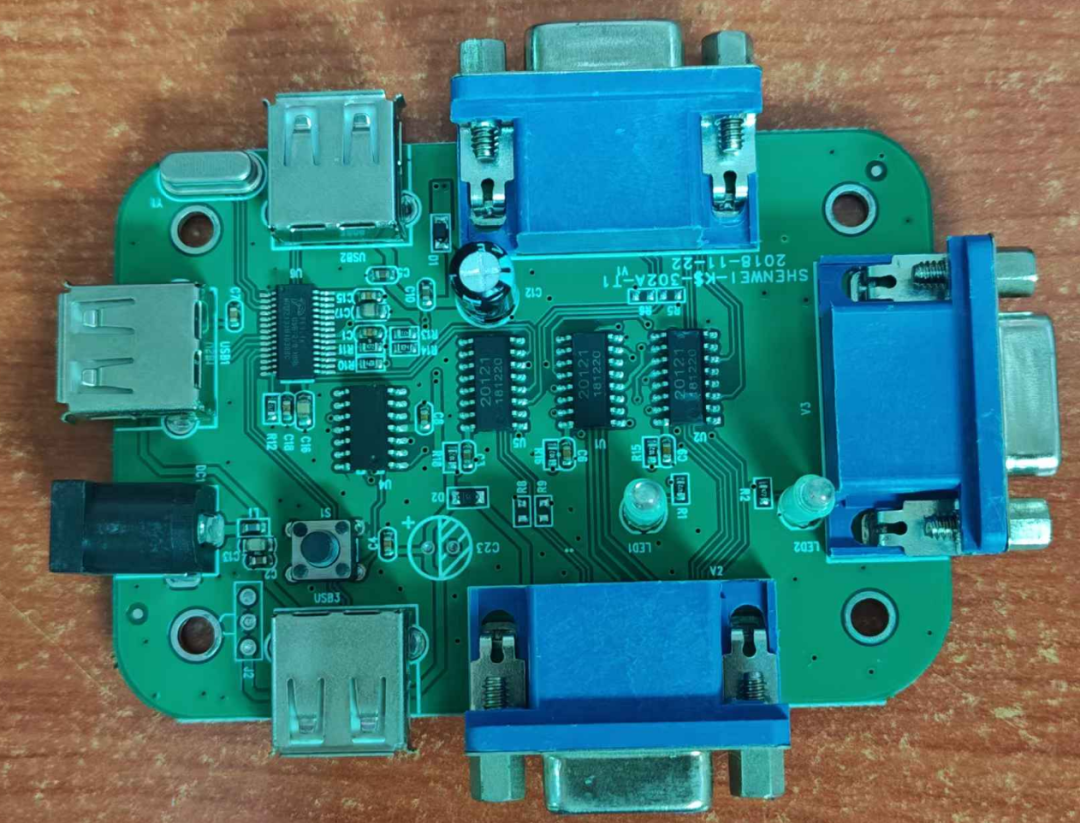

使用的是这种很普通的FE1.1的usb2.0芯片，这个可以扩展4口，实际扩展了2口。

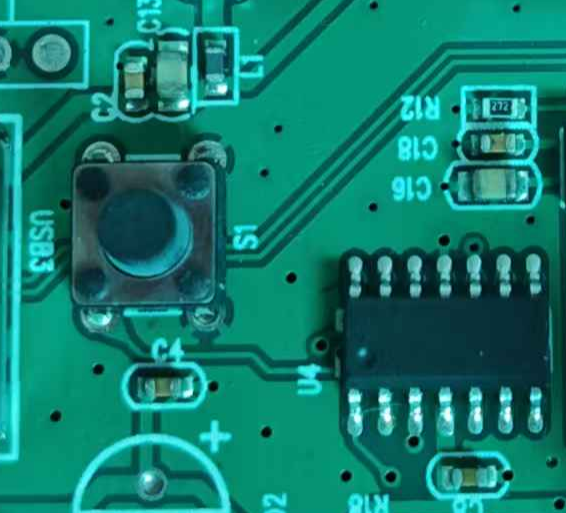

这是一个切换轻触开关，边上有个没有丝印的芯片，可以断定这是一个切换芯片，按下按键，芯片可以输出高低电平来切换电子开关实现PC1和PC2的电路切换。
之前拆解的绿联切换器用的也是这种芯片的封装，只是这个没印丝印，这种其实就是单片机订制类似，写好程序在里面。
但是因为只用到几个脚（板上看的出很多空脚），实际用我早期推荐的9分钱的sop-8的单片机就能解决了。
可怕！用这个仅9分钱的单片机做项目会不会把同行卷死？

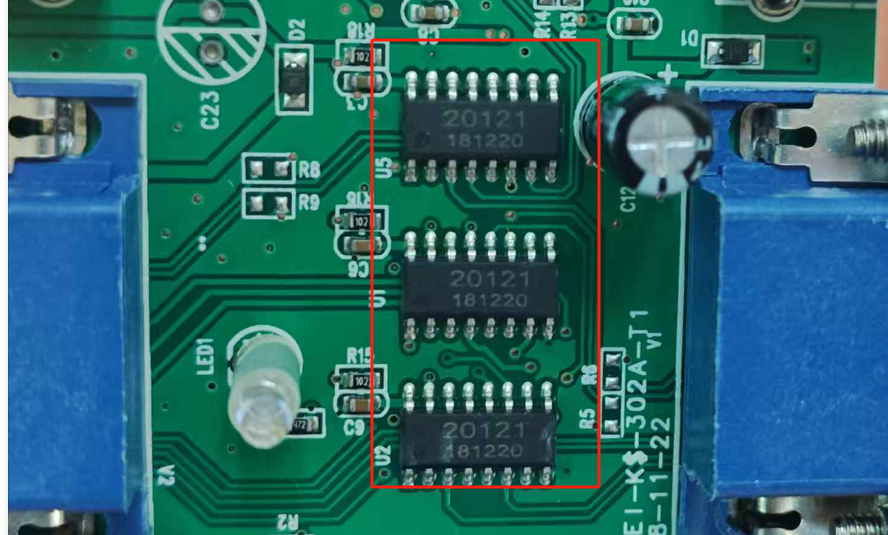

这三个芯片肯定就是电子开关类的芯片了，上面印的20121，这丝印一看大概率也是订制随便印的，但上面的1812这个应该是生产时间不会错。
之前拆解的KVM用的切换开关是74hc4053开关。这个也是类似的了。

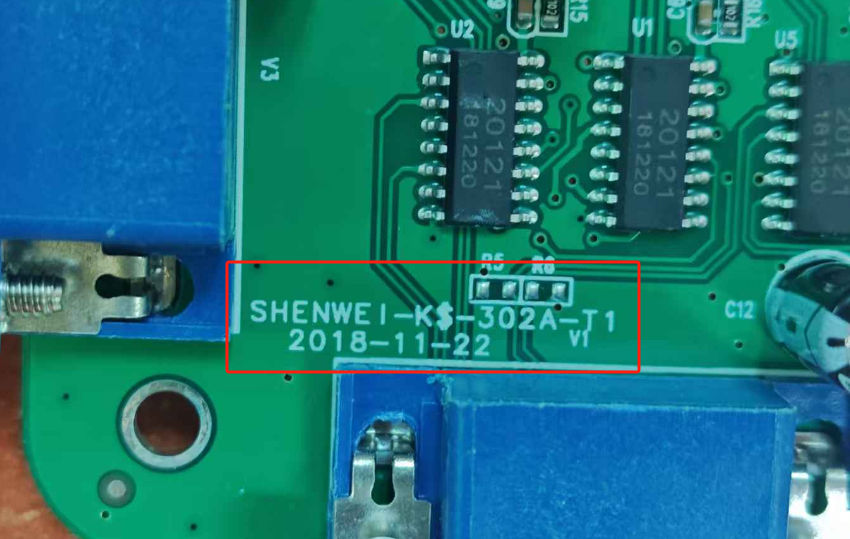

最后就是电路板的文件名！
你们觉得我对led指示灯提的建议怎么样，有道理吗？
