ESD测试过程中，有时候会遇到EUT摆放方式对静电放电测试结果影响很大的情况，相信肯定有小伙伴遇到过，可能还百思不得其解，今天我们就来分析其原理。
对了，EUT是“Equipment Under Test”的缩写，意为“被测设备”。
一、横竖摆放方式的影响
电动洁牙器

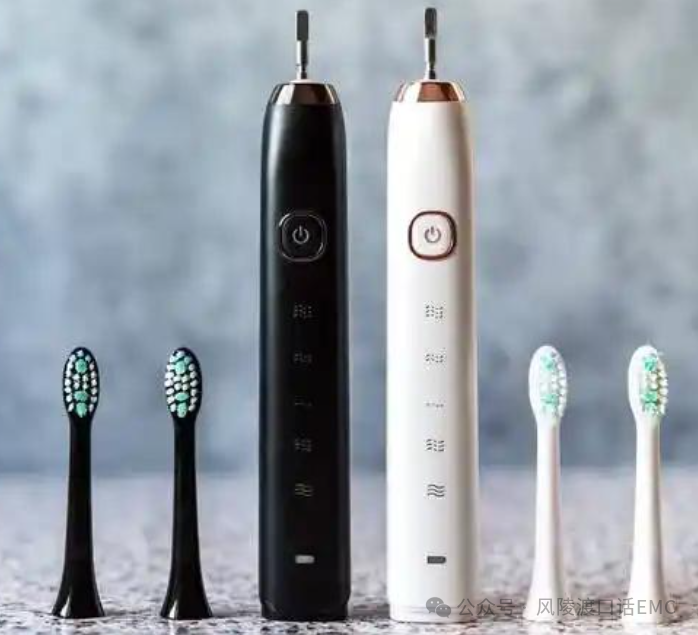

电动牙刷、电动洁牙器使用场景是浮空，其ESD测试时可以选择横向平行桌面摆放，也可以选择竖立摆放。对于有些产品，测试工程师发现在样品竖立摆放时ESD的测试结果是Fail的，不符合标准要求；而样品横向摆放时ESD测试结果是PASS的，符合测试标准要求。
平板电容笔
笔记本电脑、平板电脑、智慧平板产品使用的电容笔、触摸笔产品独立进行静电放电测试时，也经常发现横向放置与竖立摆放时，测试结果差异巨大。
样品摆放方式造成测试结果差异的原因是：样品竖立摆放时，测试样品与静电放电测试桌上金属板之间的寄生电容（分布电容）较小，高频静电电流流过时产生的阻抗较大，静电电流无法快速有效泄放，静电电流流进敏感电路、敏感器件造成工作状态异常或损坏。

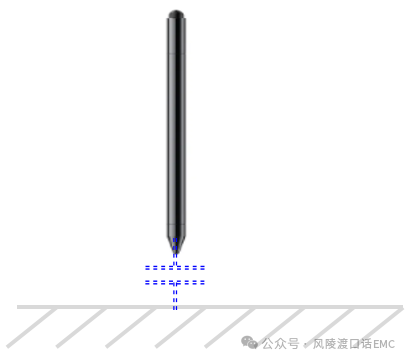

产品竖立摆放时分布电容图示

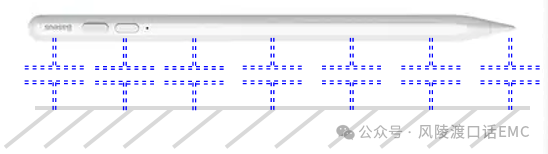

而样品横向平放于静电放电测试桌时，样品与静电放电测试桌金属板之间的分布电容（寄生电容）较大，高频下的阻抗较小，静电电流可以通过此路径快速泄放，静电电流流入敏感电路、敏感器件较少，则不会影响电路或器件的正常工作。
产品平放置于静电放电测试桌面
二、正反面放置的影响分析

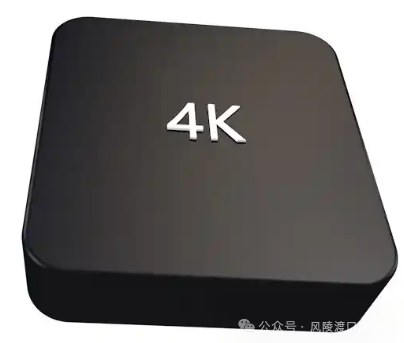

纯塑胶外壳的数字视频盒、网络机顶盒等类似产品，在静电放电测试过程中发现，将样品正面放置于静电放电测试桌上时，测试结果符合判定要求，顺利通过；将样品反过来放置于静电放电测试桌时，静电放电测试结果不符合判定要求，结论为Fail。
样品正面放置于静电放电测试桌时，静电电流从测试点注入进入电路板参考地平面，板卡参考地平面靠近静电测试桌金属平面时，两者之间形成的寄生电容为静电电流的泄放提供了低阻抗路径。

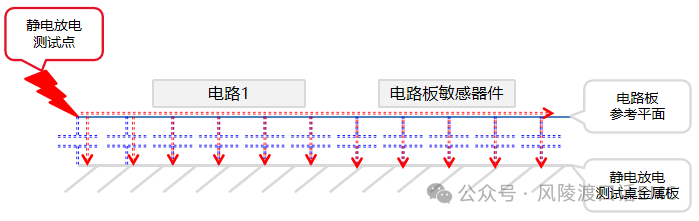

样品正面放置于静电放电测试桌时分布电容图示
静电放电电流从寄生电容形成的低阻抗路径快速泄放，而流入敏感电路、敏感元件的静电电流较少，对敏感电路的冲击较小，故电路工作状态不受任何影响。
产品反面放置于静电桌时静电电流泄放路径图

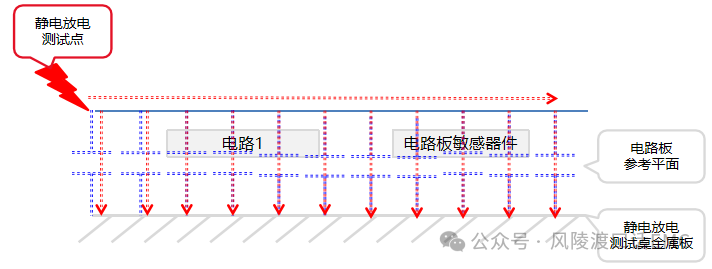

样品反向放置于静电放电测试桌时，静电电流从测试点注入进入电路板参考地平面，板卡参考地平面远离静电测试桌的金属平面时，两者之间形成的寄生电容较小，静电放电电流泄放路径中的阻抗相对较大，静电电流无法快速泄放，静电电荷在电路板参考地平面上积累产生电场辐射。
电路板上敏感电路、敏感元件、敏感信号布线靠近参考平面时，产生电场耦合。电路板参考平面与静电放电测试桌金属板之间存在电场干扰，置身于电场中的敏感信号、敏感元件、敏感布线本身也容易受到感应电场干扰。
三、案例总结
EUT摆放方式影响的是EUT与参考地平面的之间分布电容，分布电容是高频电流泄放的隐形路径，为高频噪声提供低阻抗泄放路径。寄生电容在高频噪声的通断中扮演重要角色，给EMC的分析带来很大挑战，设计师们应给予关注。
