大家好，我是王工。

一份原理图90多页，正常吗？对于常用的单片机类产品，原理图通常只有几页，稍复杂的设计可能会有十几页。

在实际的高端硬件设计中，大规模原理图十分常见。例如，Intel的某款服务器主板参考设计原理图达到180多页，充分证明，在专业电子工程领域，多页原理图是普遍现象，尤其是对于高性能计算、通信设备或复杂嵌入式系统等应用场景。

电路模块化

整体而言，电路模块化，可读性强，细节展示更多，更容易检查，也更不容易出错。首先，我们要有层次化设计结构。

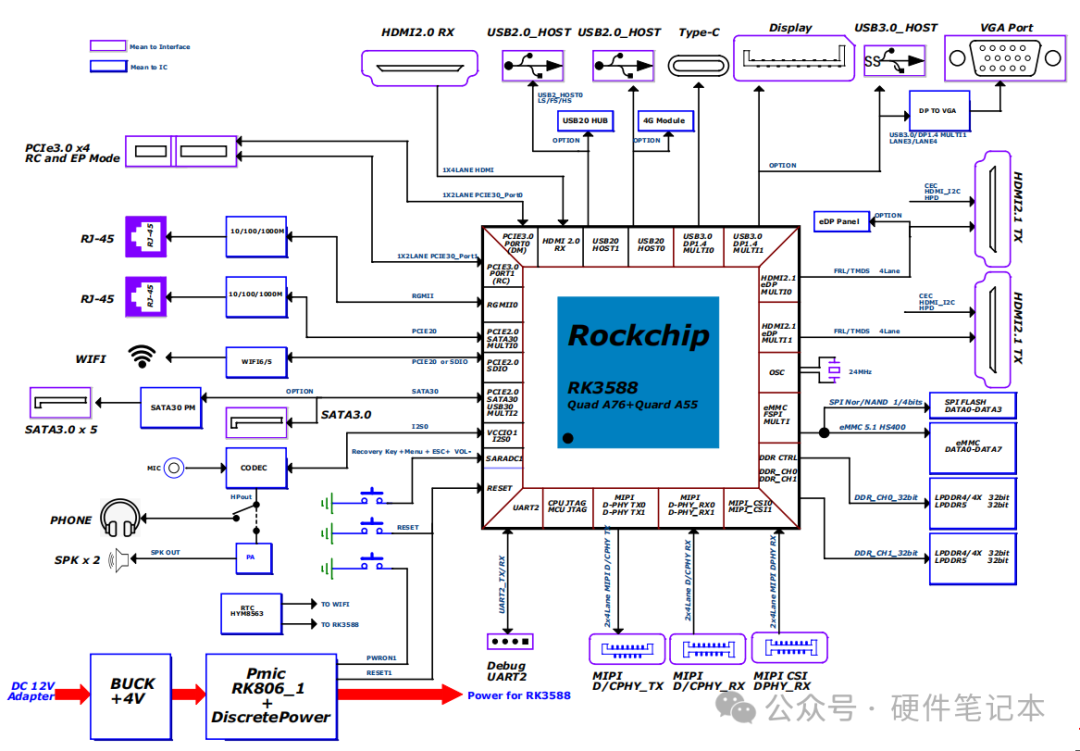

系统级框图：第一页应呈现顶层架构，展示各功能模块互连关系，相当于系统的"地图"

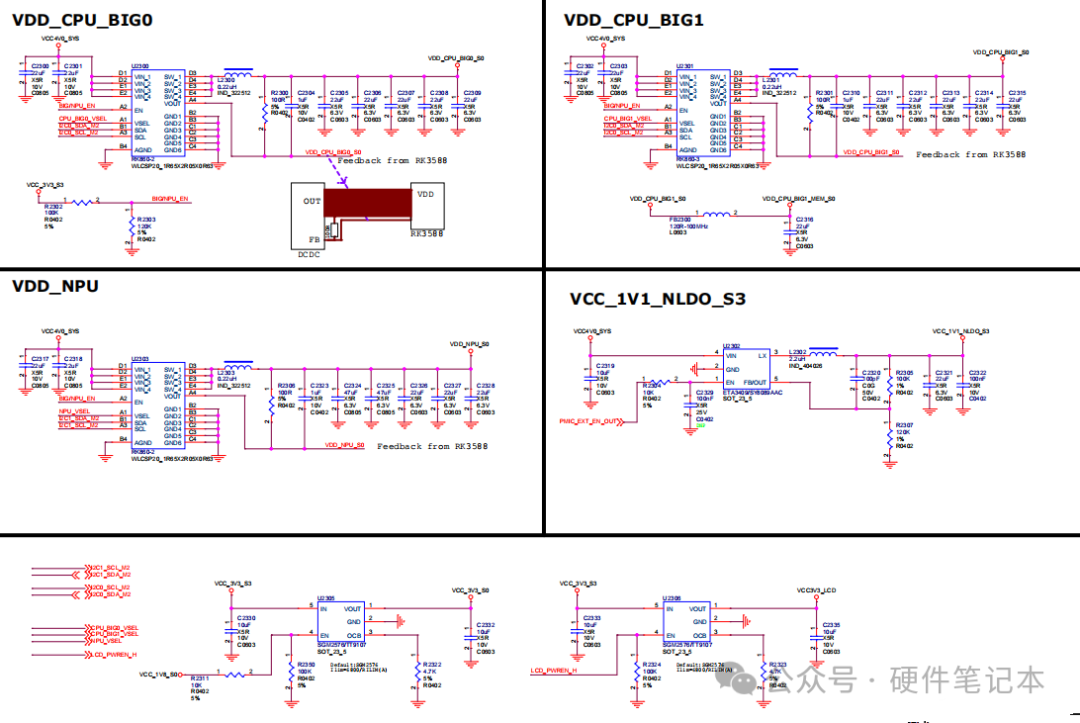

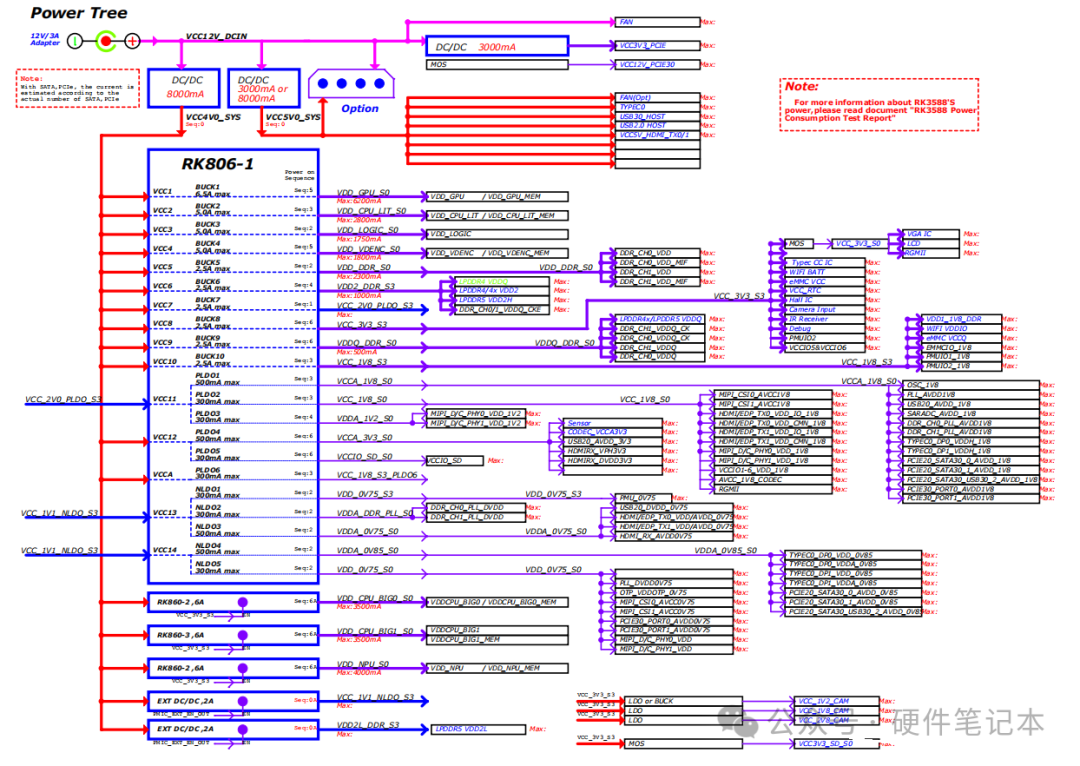

电源子系统：独立1-2页详细描述电源树、PMIC配置等等。

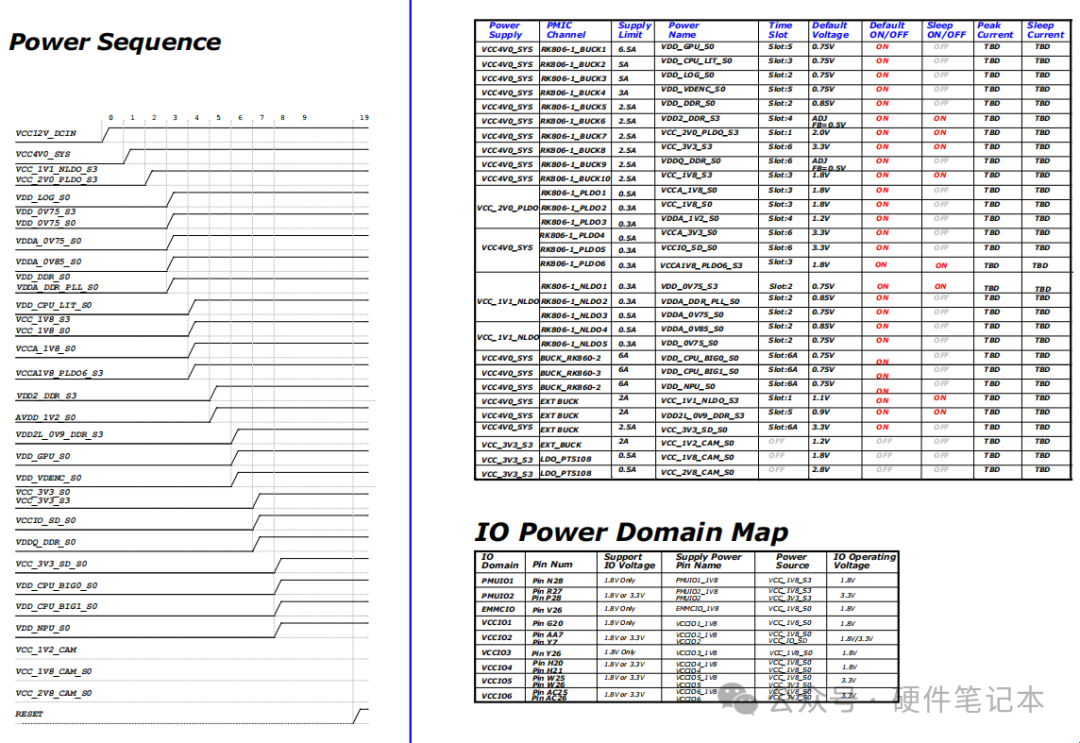

电源时序：独立1页详细描述各电源上电时序，电压等级。

核心处理单元：SoC/CPU页包含核心电路、时钟、复位和基础接口配置。

外设模块：按功能划分独立页面，如DDR内存接口(可能需多页)、PCIe通道、USB接口、HDMI接口、RJ45以太网接口等等。

信号流优化布局，遵循"从左到右，从上到下"的信号流向原则。

• 输入信号置于页面左侧

• 处理单元居中

• 输出信号走向右侧

• 控制信号从上向下流动

多页原理图的显著优势

在项目比较急的情况下，可以并行开发，提升效率，模块化划分允许多位工程师同时工作：

• 电源专家专注于电源页

• 高速数字工程师处理DDR/PCIe部分

• 模拟工程师负责音频电路

• 系统架构师维护顶层互连

设计验证与调试简化

• 故障隔离：问题可快速定位到特定功能页

• 版本控制：可单独更新某模块而不影响全局

• 设计复用：成熟模块(如USB PD)可直接移植到新项目

文档与知识管理

• 新成员培训时可按模块学习

• 维修手册可对应页数，更好的进行问题诊断

原理图进阶技巧

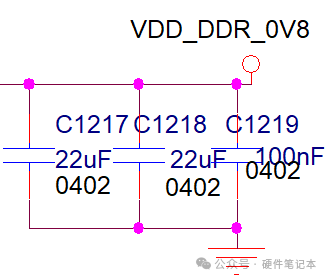

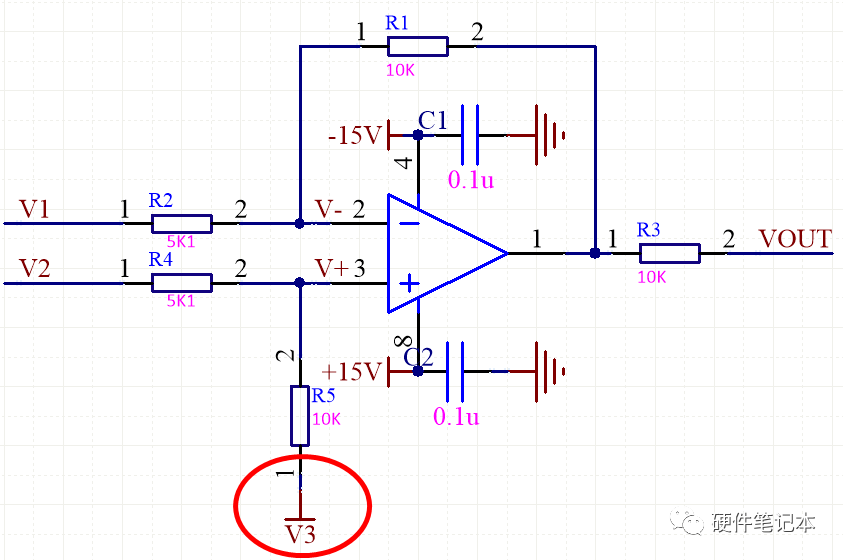

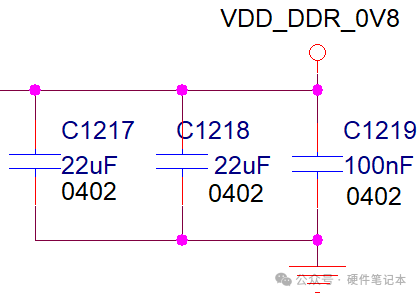

位号和型号标注清晰，方向一致。如果元件较多，很多器件的位号和型号堆叠在一起，可读性低，也不太美观，两个原理图，你觉得哪个好看？

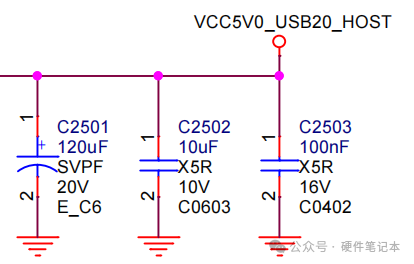

主要强调的是电源符号的命名，最好加上电源功能和电压等级，比如VCC5V0_USB2.0_HOST，让人一眼就知道这是给USB HOST供电的，USB用的是2.0，一般供电电流500mA。

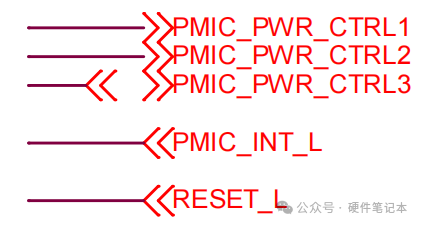

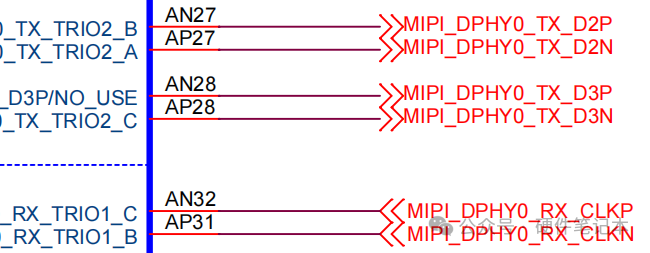

不同页要用分页符连在一起，如果是同一张子图内的，使用网络标签即可。网络端口的分页符要注意方向，区分所属的型号是属于输出，输入，还是双向的！

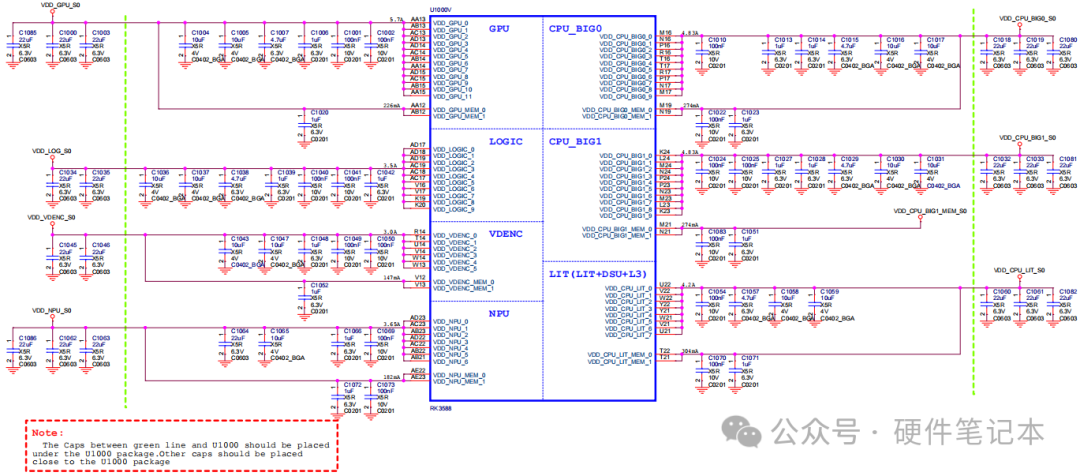

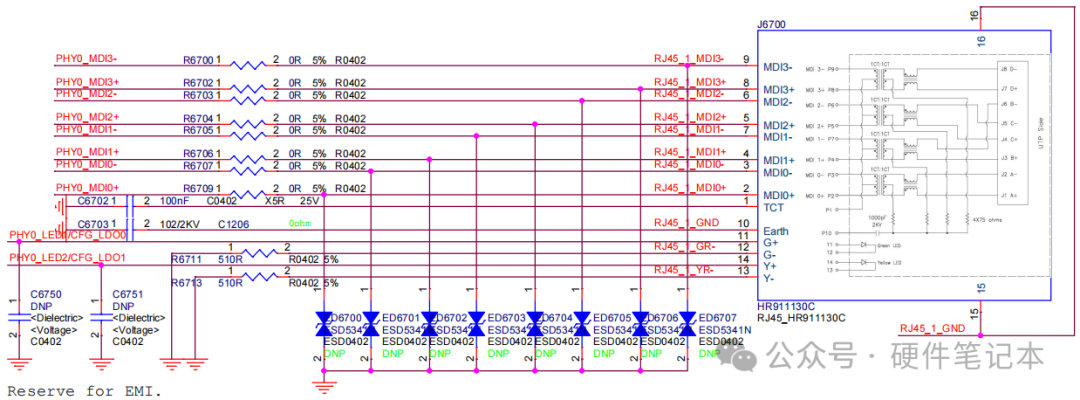

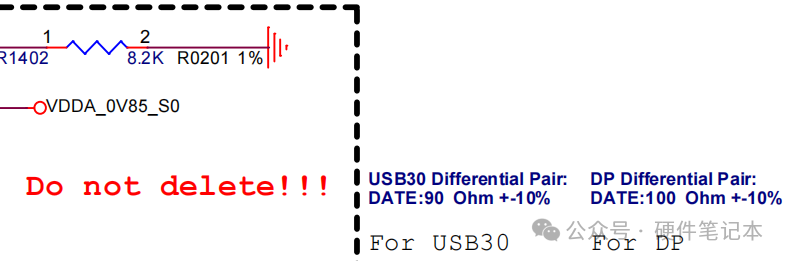

对阻抗有要求的，需要在原理图上备注出来。比如：USB，HDMI，DDR等等网络都是需要做阻抗控制的。

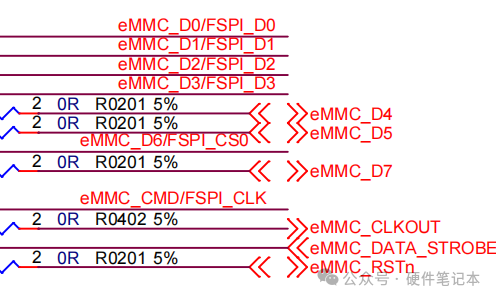

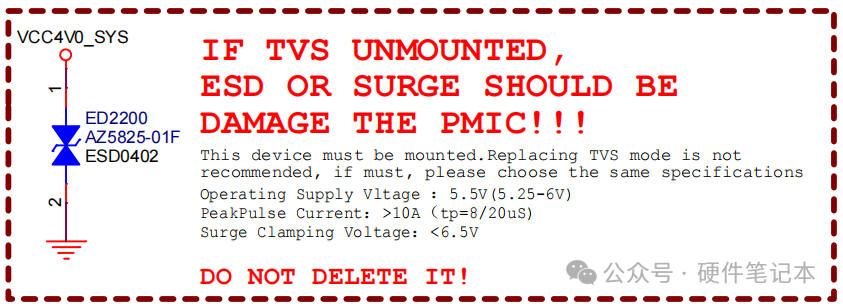

每颗元件都有它存在的意义，必须保留的一定要备注清楚原因。

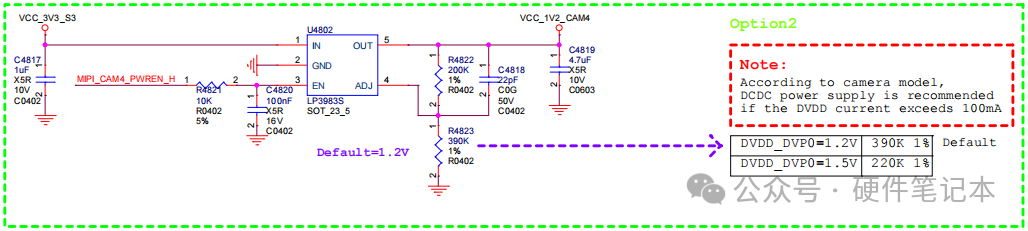

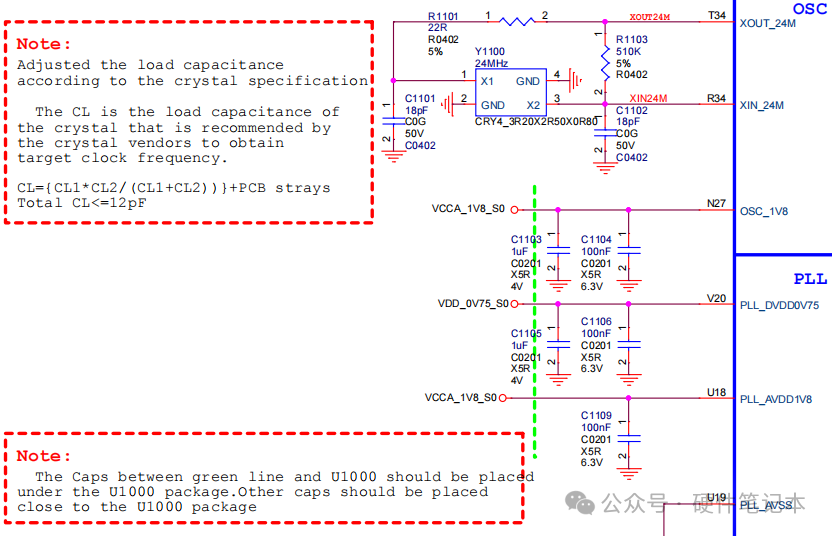

有需要特别注意的地方，在旁边加上注释，方便layout或者新手作为一个参考。

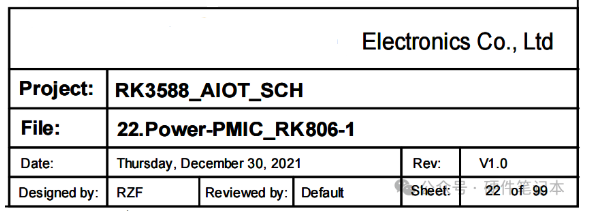

在原理图的右下角一般还会有对应的标题栏，不同的公司对于里面的内容要求可能不太一样，但一般都会包含以下几点基本信息：

（1）图纸编号

（2）图纸标题

（3）项目名称

（4）子图名称

（5）设计者

（6）审核者

（7）日期

（8）页码

（9）版本

最后还要记得物料归一化，可将BOM导出来，一个个核对，电容电压等级低的，统一归类为等级高的，封装也要核对，这也是经常出错的地方。
