4年前写过一篇关于GPIO模拟串口的文章：GPIO模拟串口
4年来陆陆续续有人联系我要示例代码，可见GPIO模拟串口是一个实际需求。最近我也又碰到了该需求，因为客户用的MCU本身只有2个串口，而实际需要3个串口，所以需要额外模拟一个出来。
于是把之前的代码又重新移植并测试了下，之前代码发送的时候波特率可以达到115200bps，但是接收却不行。当时没有细致分析过原因，这次认真的分析了一下。
这次使用的MCU主频运行在48Mhz，模拟串口发送的逻辑和实现比较简单，按照1/波特率周期，在定时器中断服务函数里去发送串口对应的bit位即可。实测波特率可以支持到256000bps。

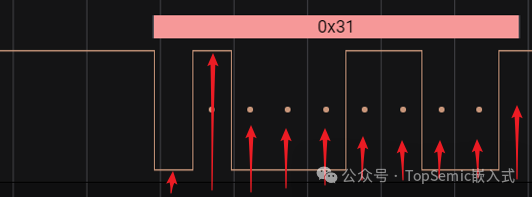

接收的逻辑是：当RX引脚检测到下降沿时，进入GPIO中断，然后开启一个定时器，第一次定时器周期设置为1/波特率的一半(目的是为了在中心处判断是否为低电平，以表示是否为起始位)，再之后就可以设置定时器周期为1/波特率，每隔此周期在定时器中断服务函数里去采样RX引脚电平，将数据接收完毕。
为什么接收时，波特率高了之后就数据异常呢? 未修改代码之前，我测试波特率最高只能支持到19200bps，

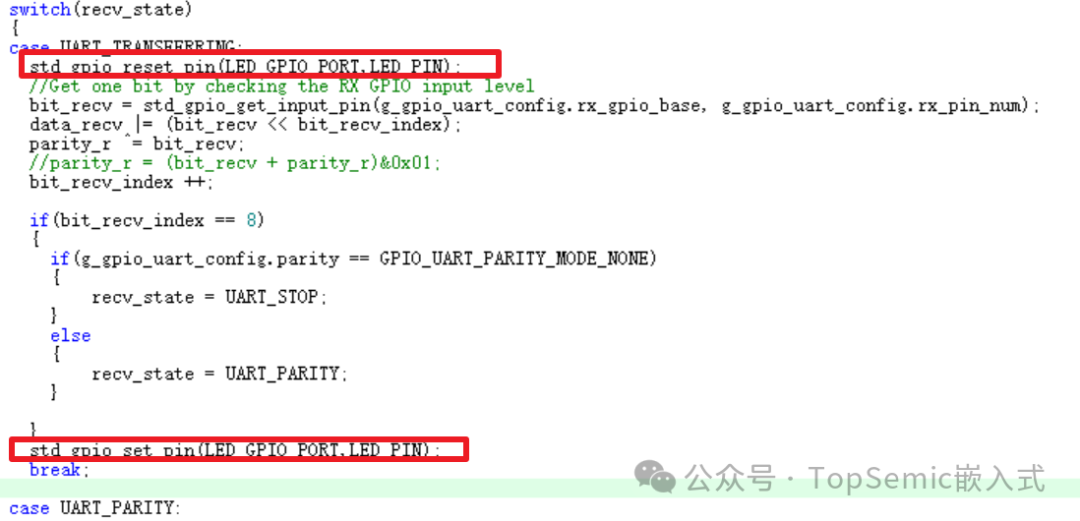

我们在接收定时器中断服务函数里加入点代码，在串口每一个bit位处理前后进行一次GPIO翻转。通过波形来分析接收的处理时序：

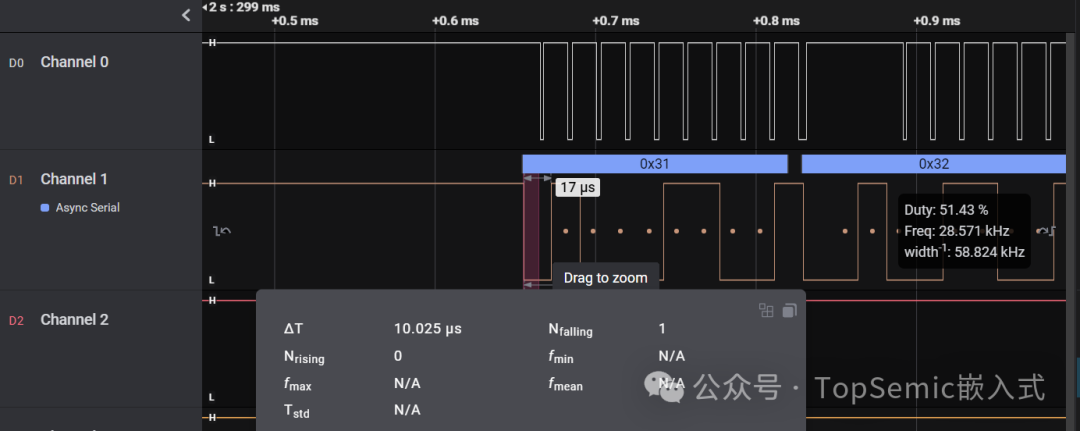

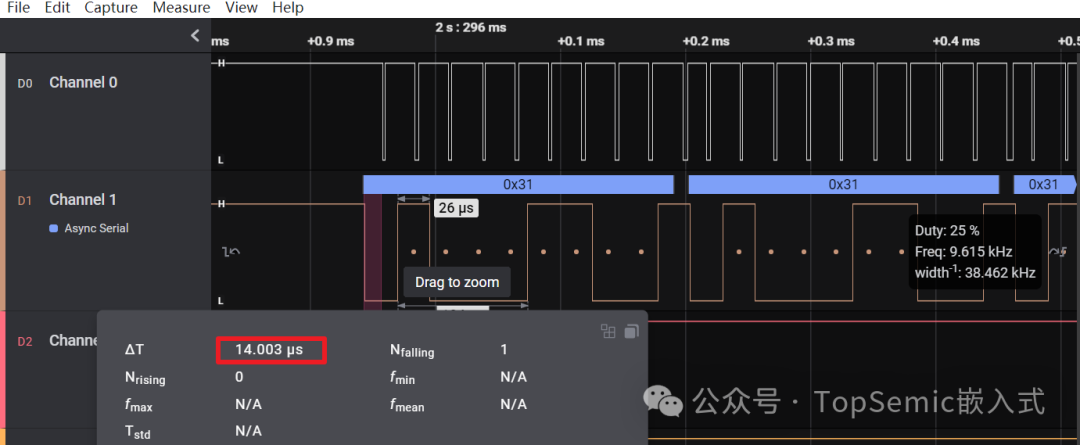

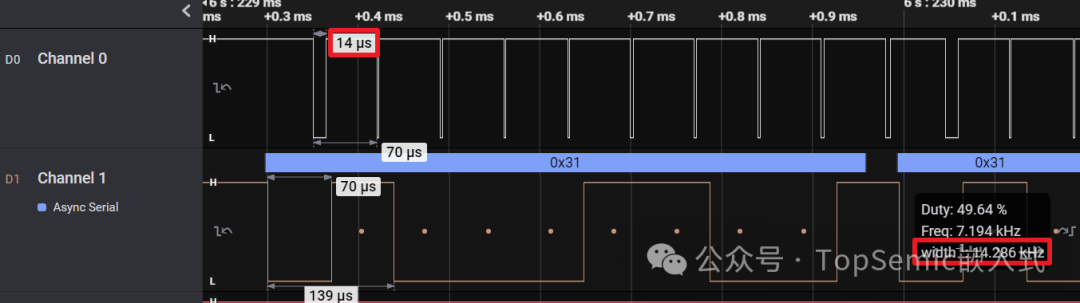

加入上述代码后，接收波特率最高只能支持到14400bps了，以下是波形图，其中Channel 0是翻转IO的波形，Channel 1是串口接收引脚波形

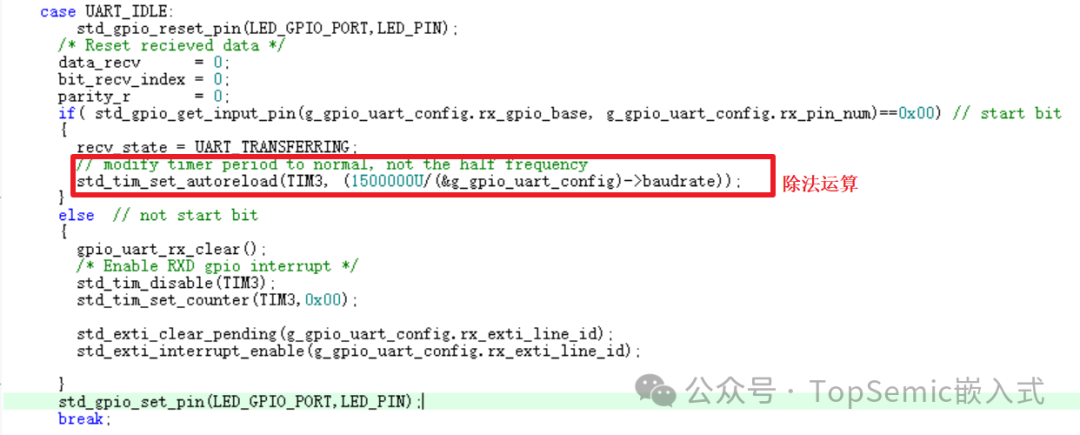

从上图中我们首先看到第一个IO翻转时间为14us，明显高于后续其他翻转时间。这个原因经分析是代码里用了一个除法运算导致的。
我们优化一下代码，不用每次都在这里做一次除法。改完之后时间从原来的14us缩短为2us。除法导致运行时间长具体可以查看之前的文章：在KEIL中勾选微库后，延时函数为什么不准了？

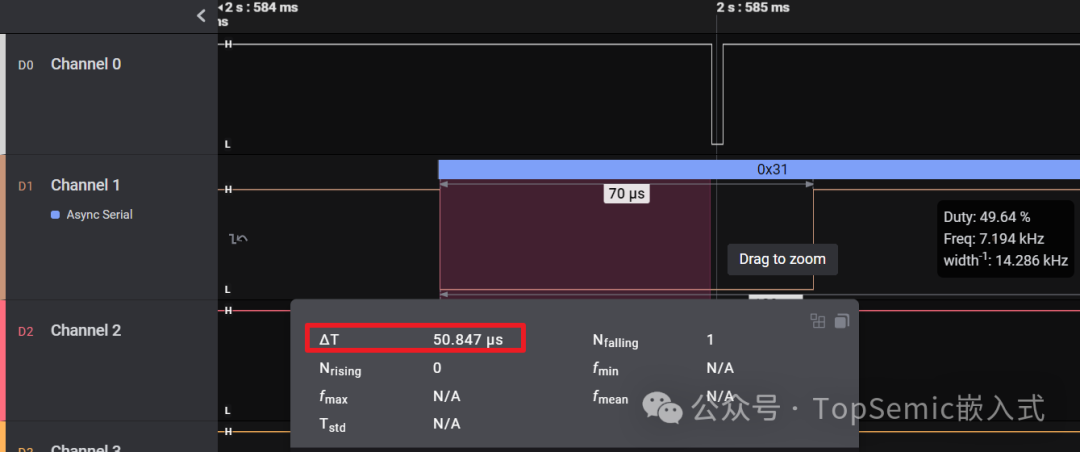

另外发现RX下降沿到IO口开始反转的时间是50.8us，理论值应该是35us才对。

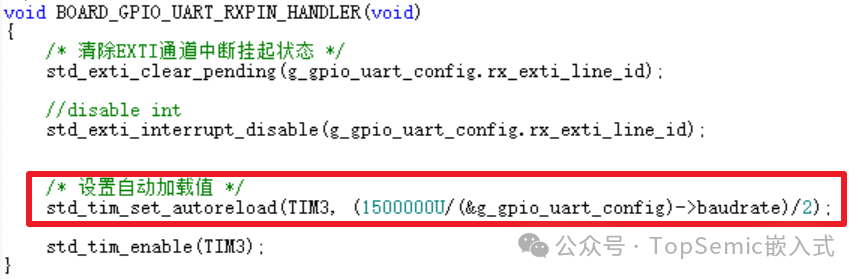

为什么延迟了这么多呢？问题出在这里，这里也用了除法，同样的我们也做一下修改

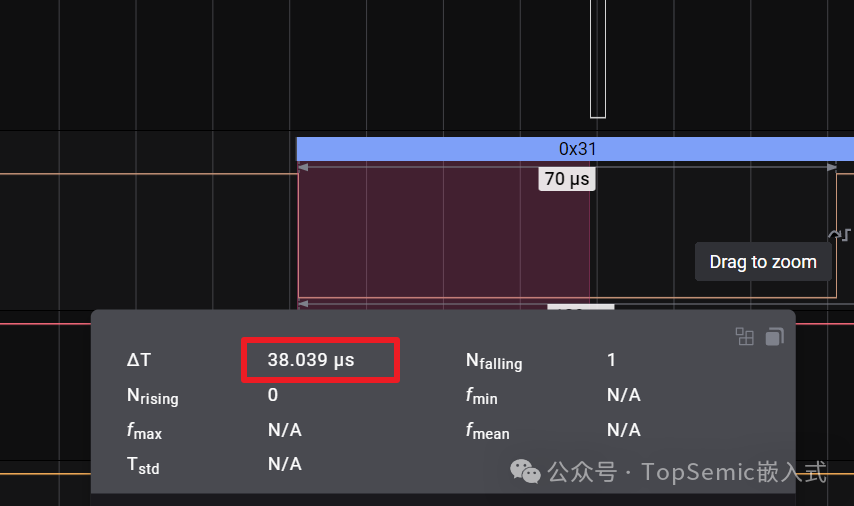

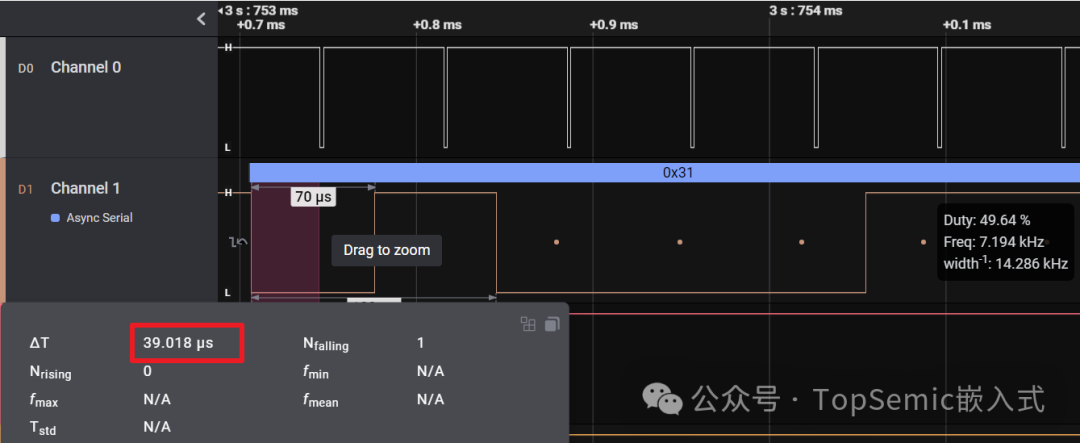

改完之后，这个时间就到了39us，偏差就小了很多。

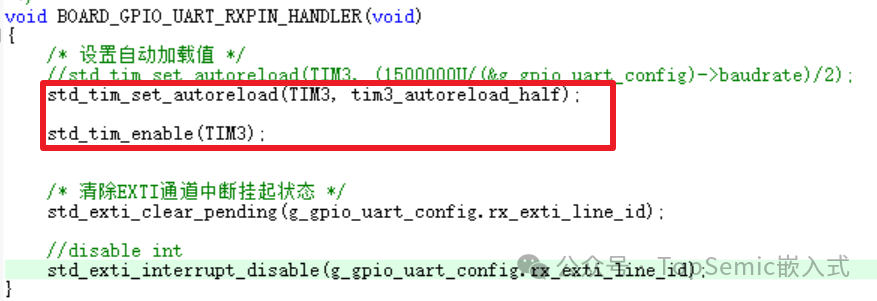

可以进一步优化，在进入下降沿中断里一开始就先配置并启动定时器
这样对应的时间还可以更准确一点。

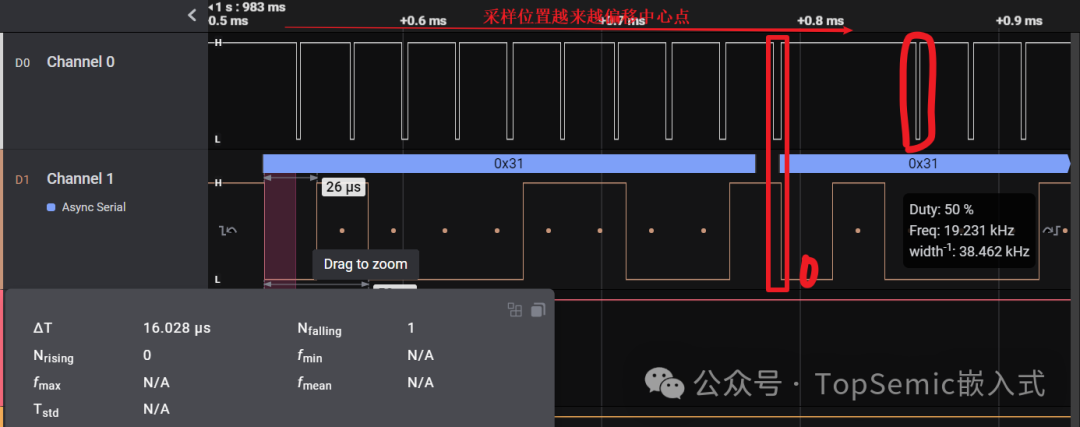

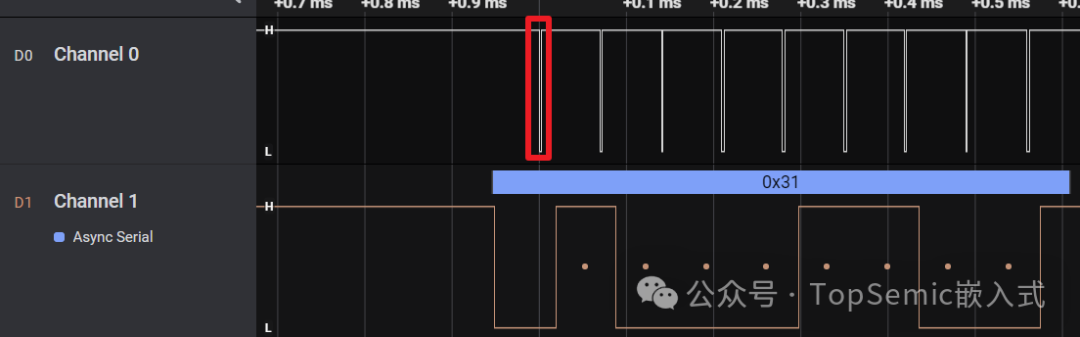

经过以上修改后，19200bps接收正常，但是38400bps波特率还是异常，我们看一下波形：

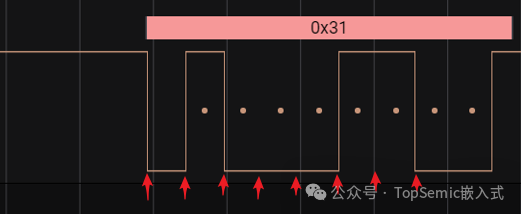

问题出在第一个起始位采样点有3us偏移，导致后续的采样点相比自身的中心点偏的越来越大，以至于第2字节数据的起始位没有来得及处理，进而导致后续的数据处理错误。
我们将采样首次的采样时间做进一步优化，让其更靠近中心点，
这样修改后波特率可以达到56000bps，但是再增加到57600bbps后还是有问题。其实原因也很简单。还是因为首次1/2周期采集依然有偏差，随着后续不断按照1/波特率周期去采集，误差越来越大。

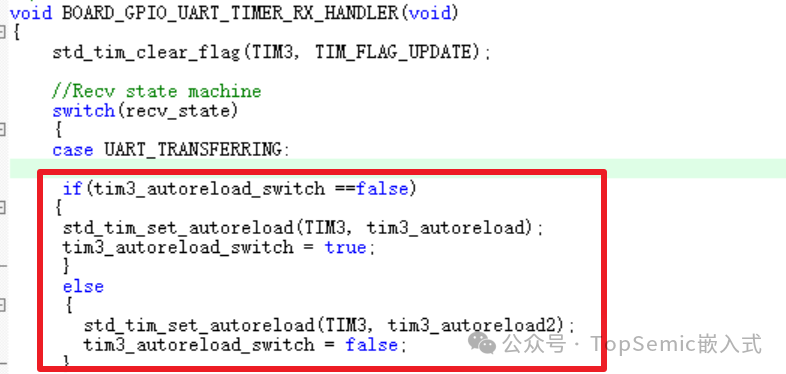

我们进一步做优化，将后续按照固定周期去采集的方式改为动态调整周期值，最简单的方式是周期大小做交替变化，这样到最后一个字节就不会偏差那么大。
改完之后可以支持到57600bps，但是115200bps还是不行。

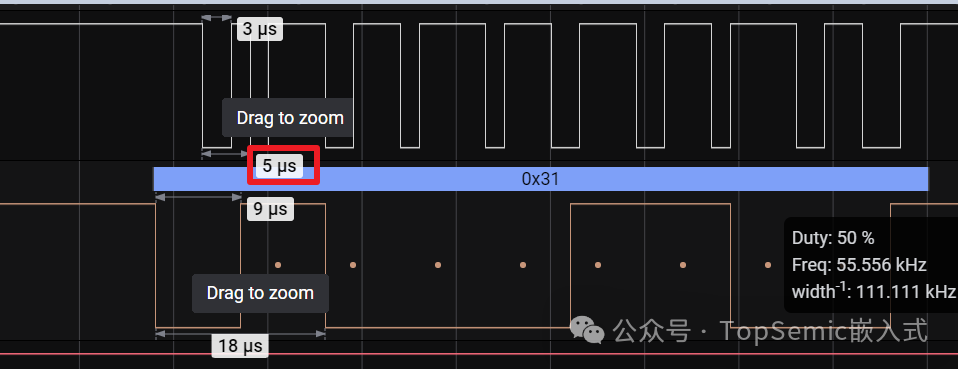

通过观测波形可以看到，第一个IO翻转下降沿到第二个IO翻转下降沿的时间间隔出现了错误，理论应该是9us，但实际只有5us。

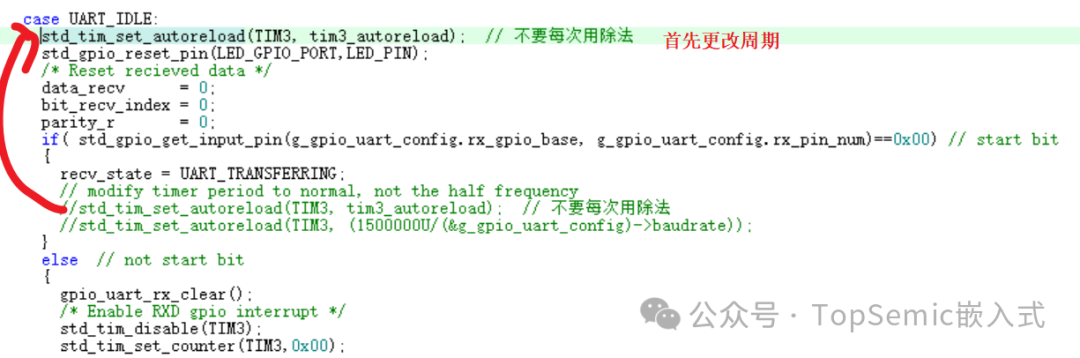

经分析原因是随着波特率的提高，定时器的周期越来越短，当波特率为115200bps时，1/波特率的一半 周期只有约4us，而起始位的代码执行时间已经接近4us，所以定时器周期还没有更新生效的时候，原来的一半周期中断又来了。代码优化如下，首先更改周期。

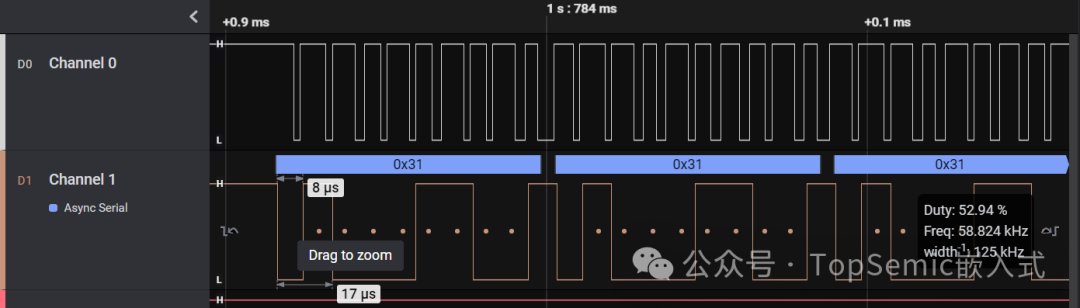

这样就可以达到115200bps的波特率：
