什么阿勒泰，这是阿尔泰：国产3K采集卡拆机

原创 云深之无迹 2025-05-15 10:41
TI 汽车ADAS全域方案解密 剖析5年后的自动驾驶技术
想感谢热心的读者供图，是北京阿尔泰公司的采集卡，不过我第一次在淘宝看见的时候，满脑子的阿勒泰：
去爱，去生活！电视剧《我的阿勒泰》今晚CCTV-1开播_新闻频道_央视网(cctv.com)
不过马伊俐是坏女人
甚至以前还写了：我清楚的看见你
闲话不多说，进入正题：
其实卖的不算贵，实话实话，好点性能的采集卡，器件都不便宜

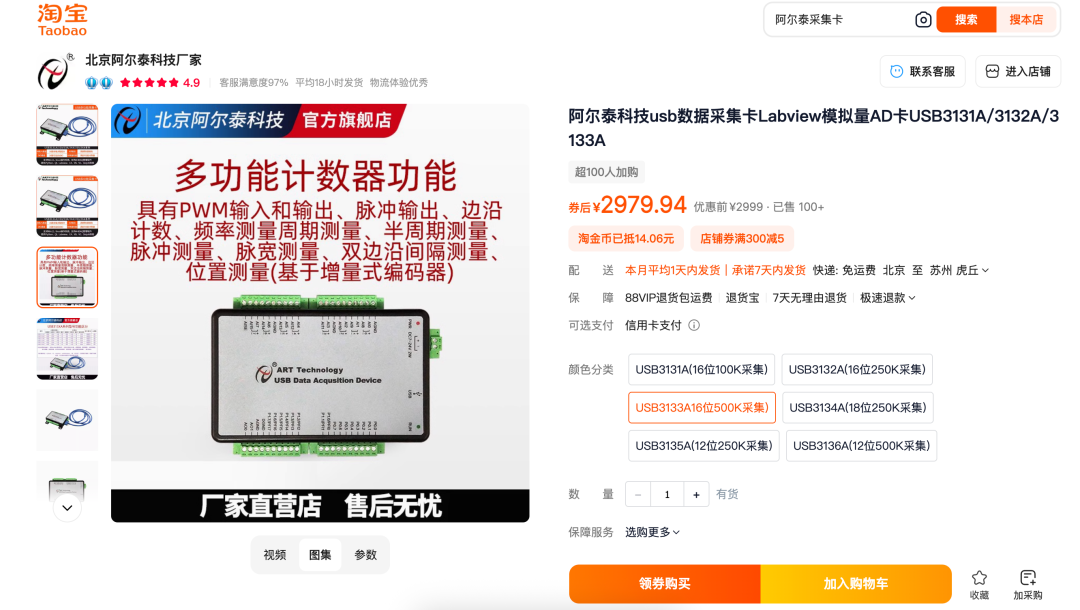

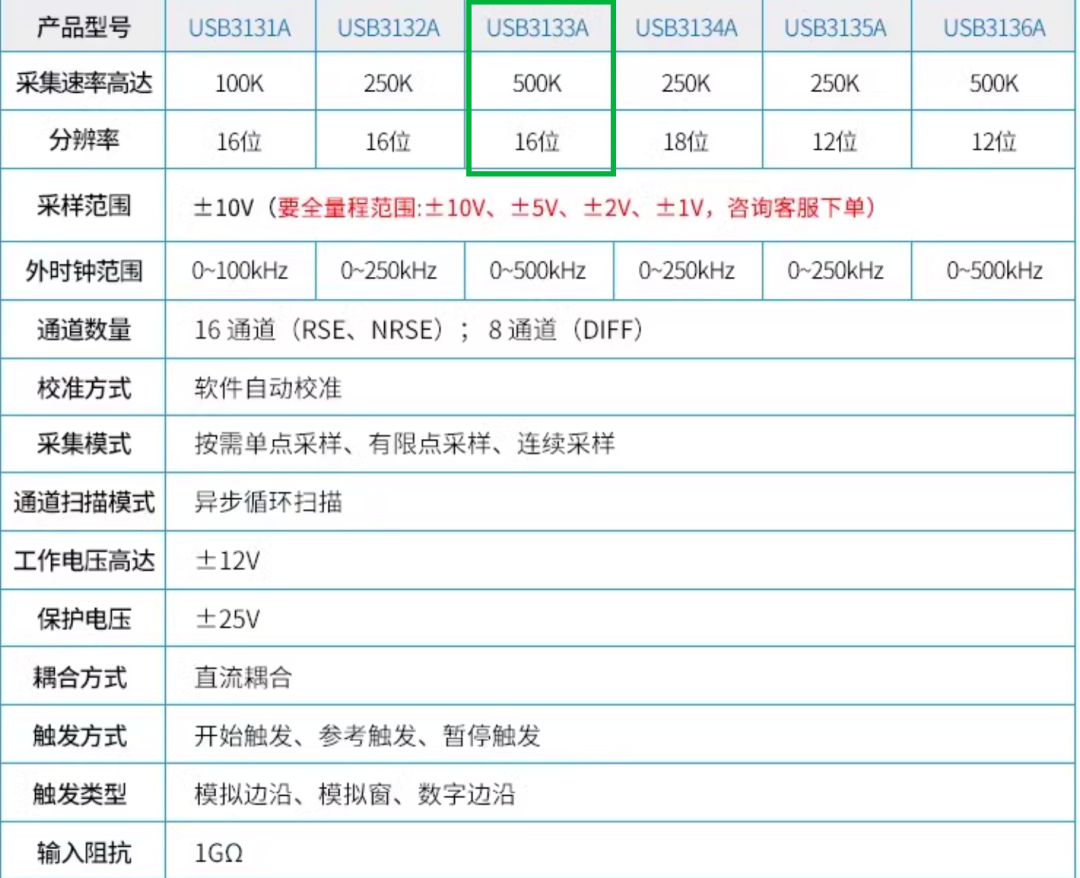

老哥买的是：
这个型号

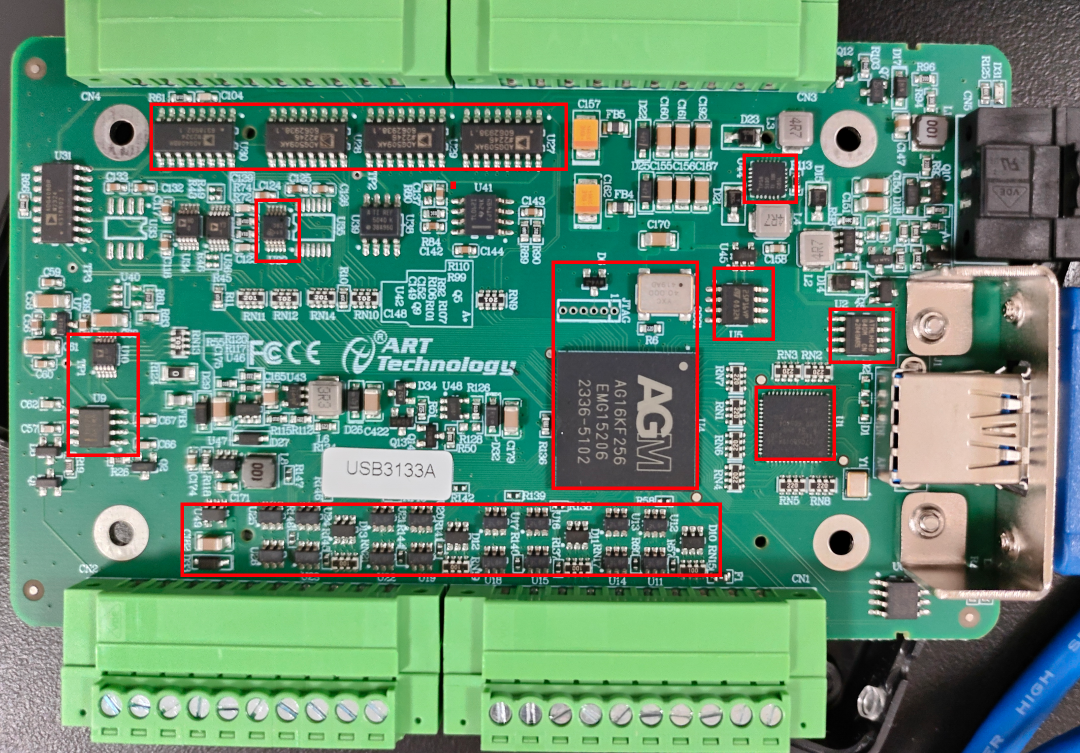

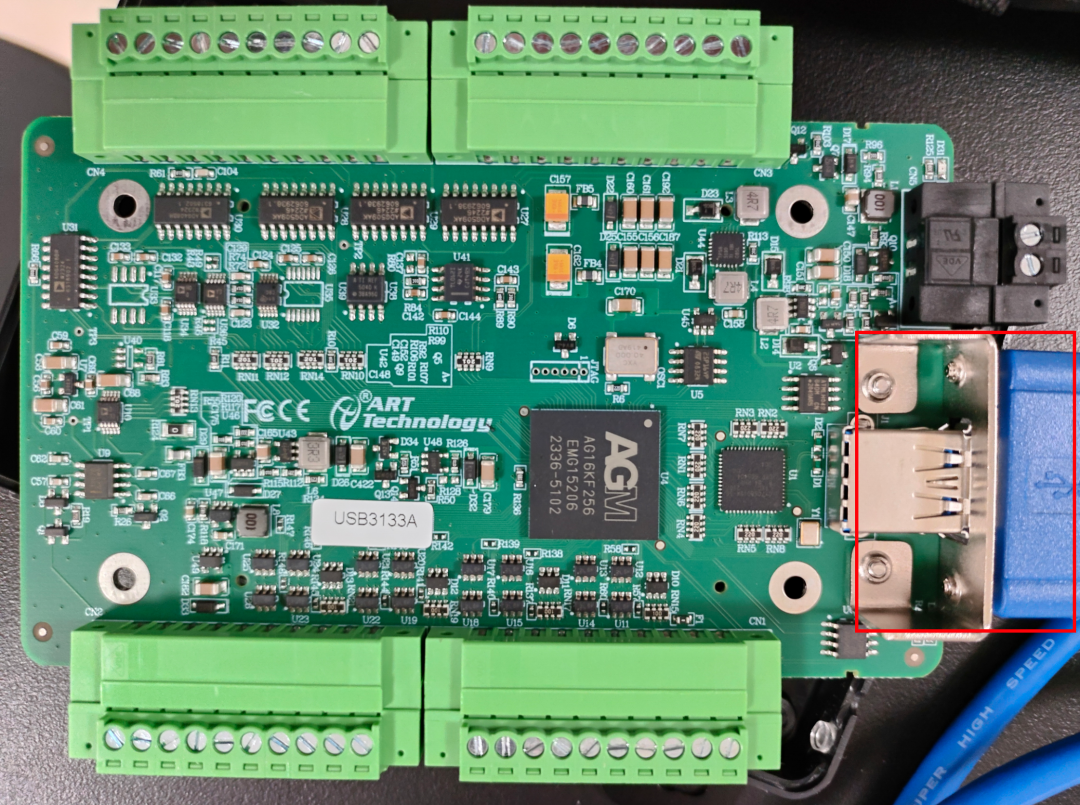

先看一个完整的样子，器件布局详略得当，然后为了牢靠的连接，USB 这里加了和 VGA 接口差不多的固定螺丝（我不知道叫啥）

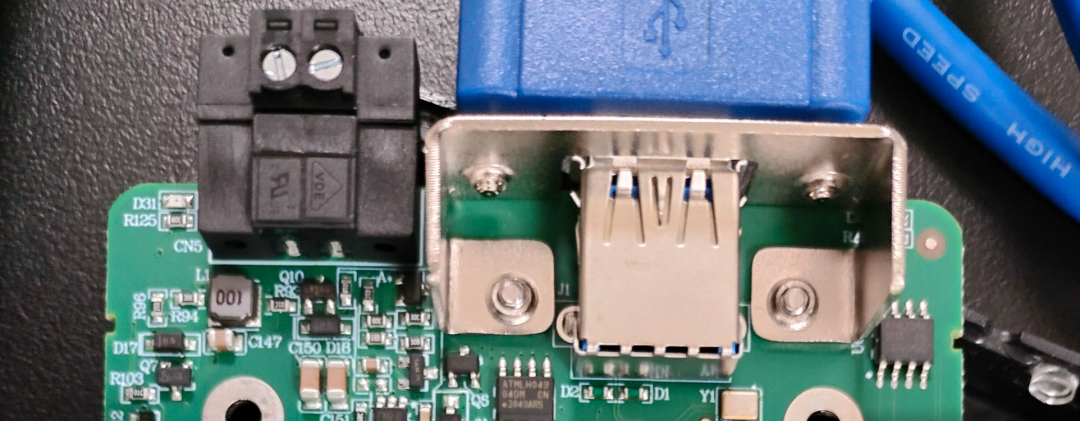

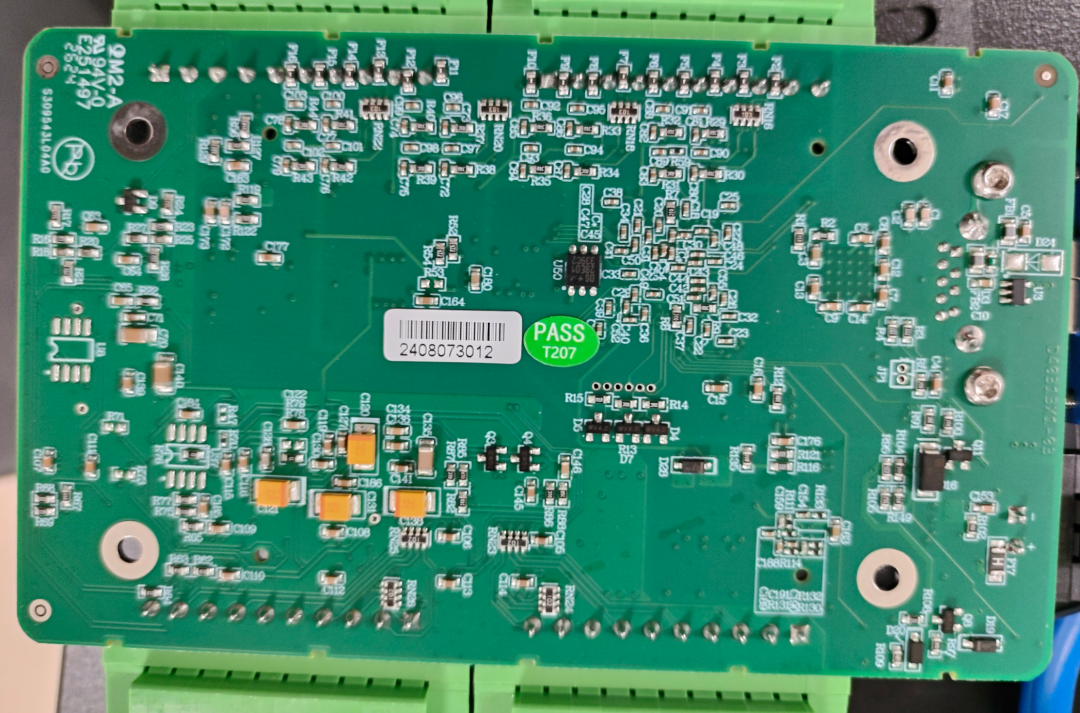

后面一点点器件
真 jb 牢靠，扯线的时候能把机箱都带走

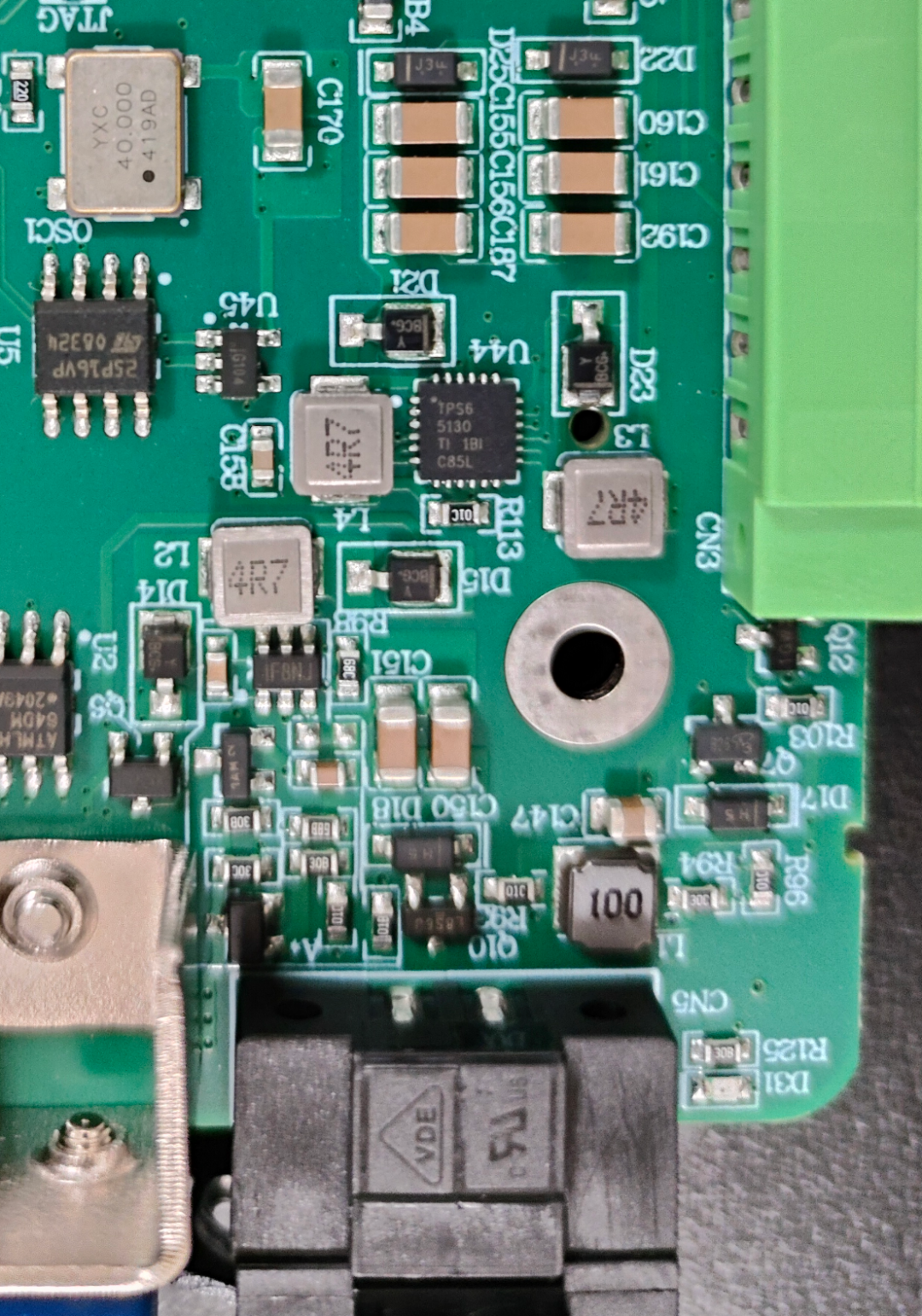

这边的旁边是一个 DCDC，毕竟 USB 的电流不大：（感觉是手机微距模式拍的，周围很模糊）-看这几颗大电容也是心情苏爽～

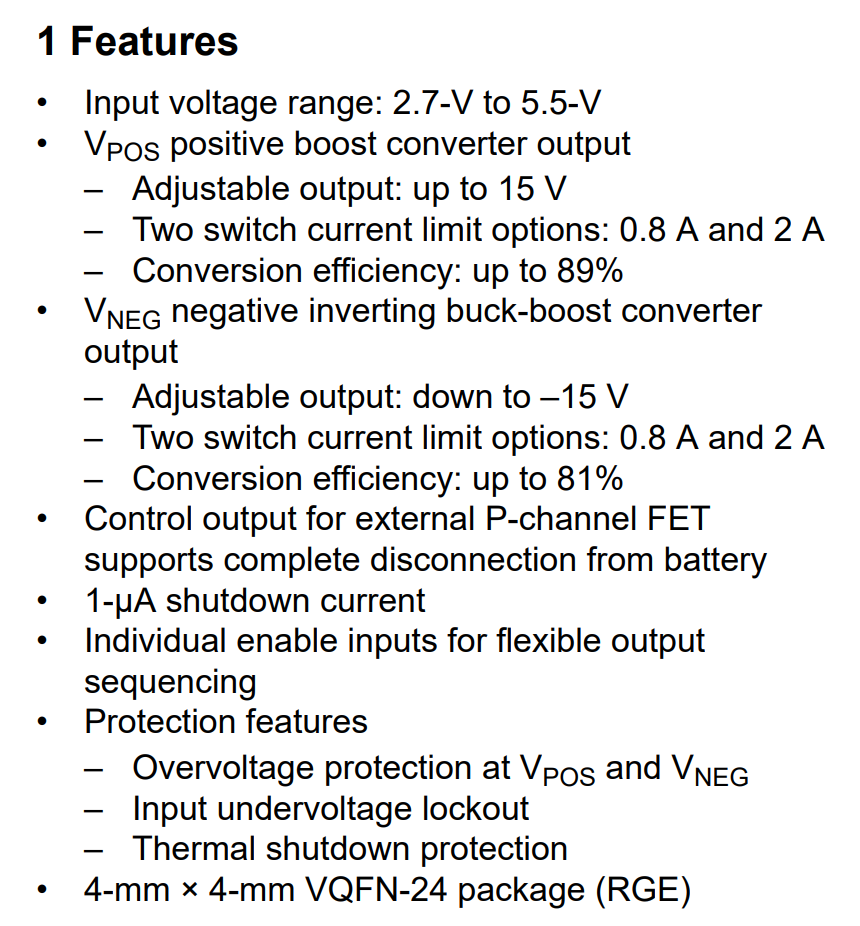

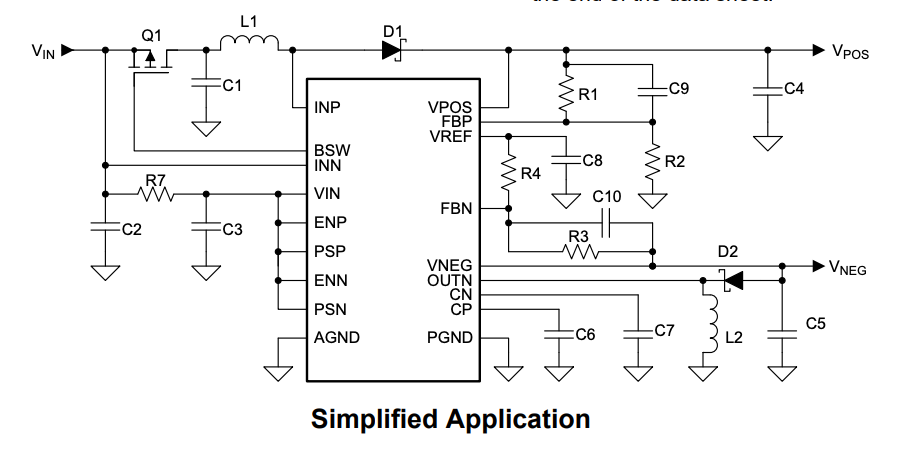

一颗 TI 的 DCDC，安排
因为正负压的电源可以让模拟器件更舒服

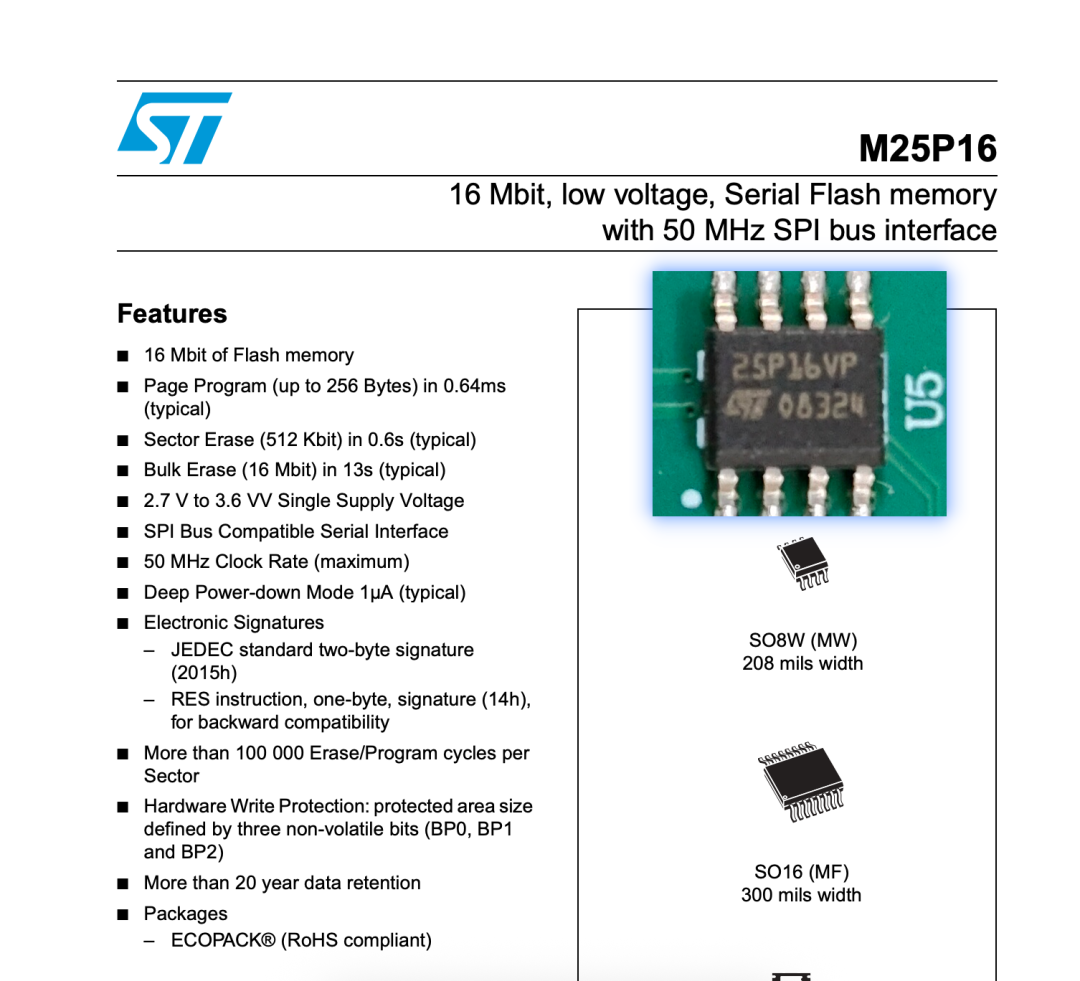

FPGA 在下面捏，非得搞这个当固件储存

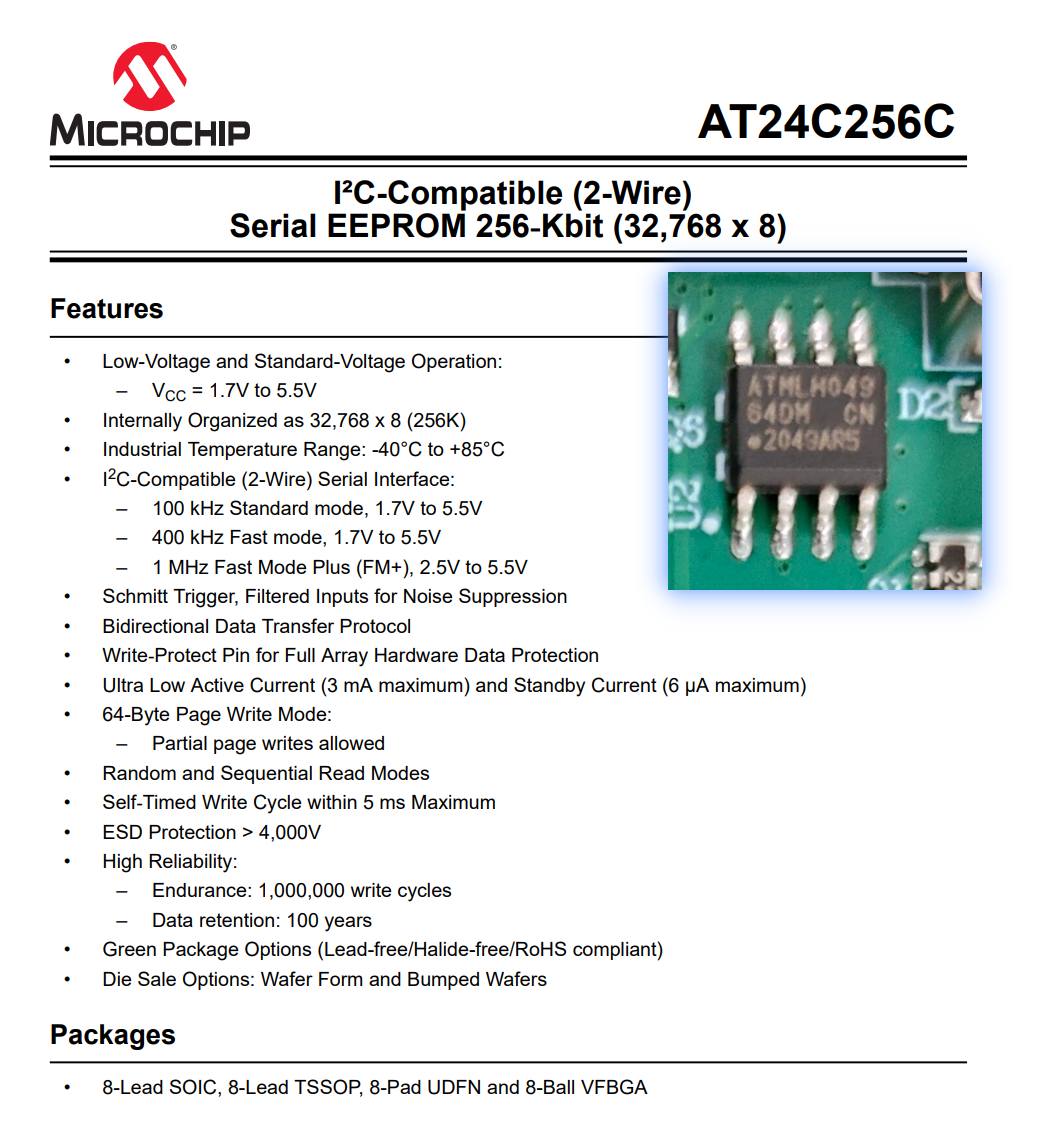

这个放校准值

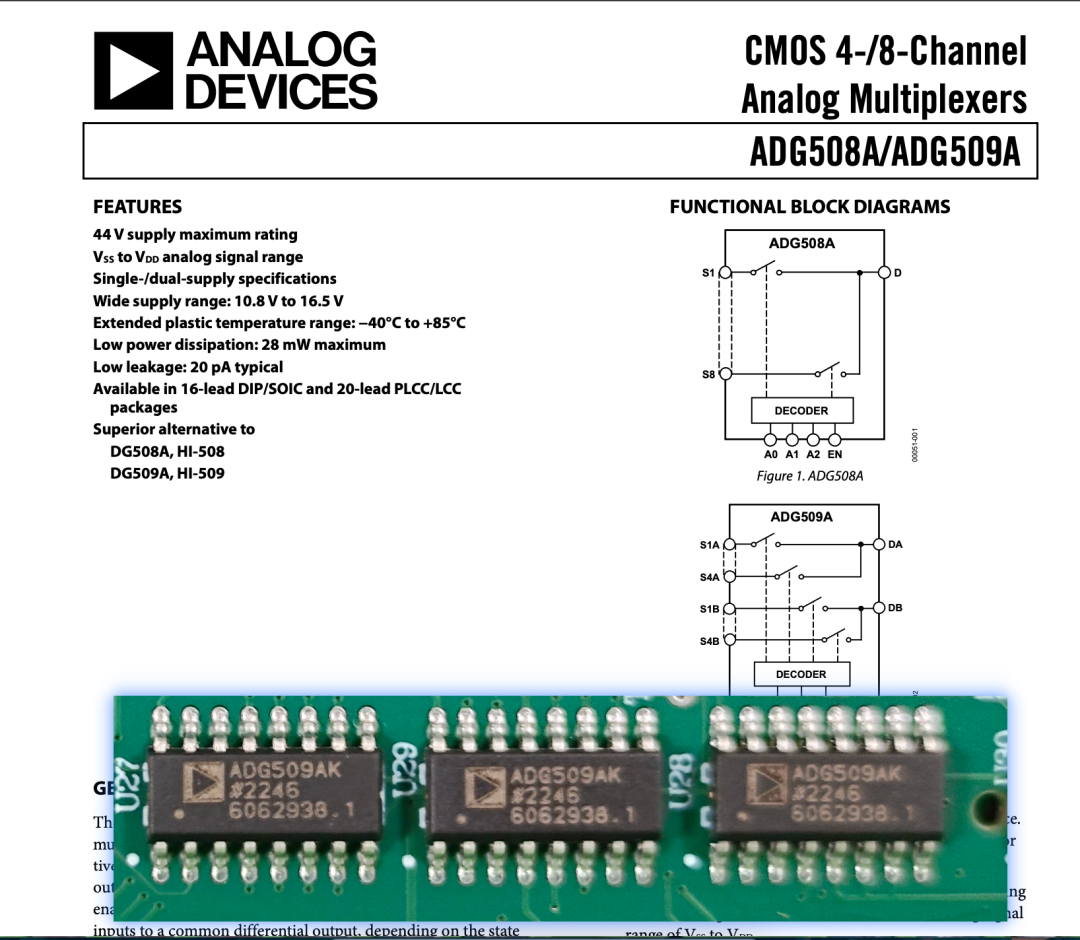

ADC+MUX-非同步采集

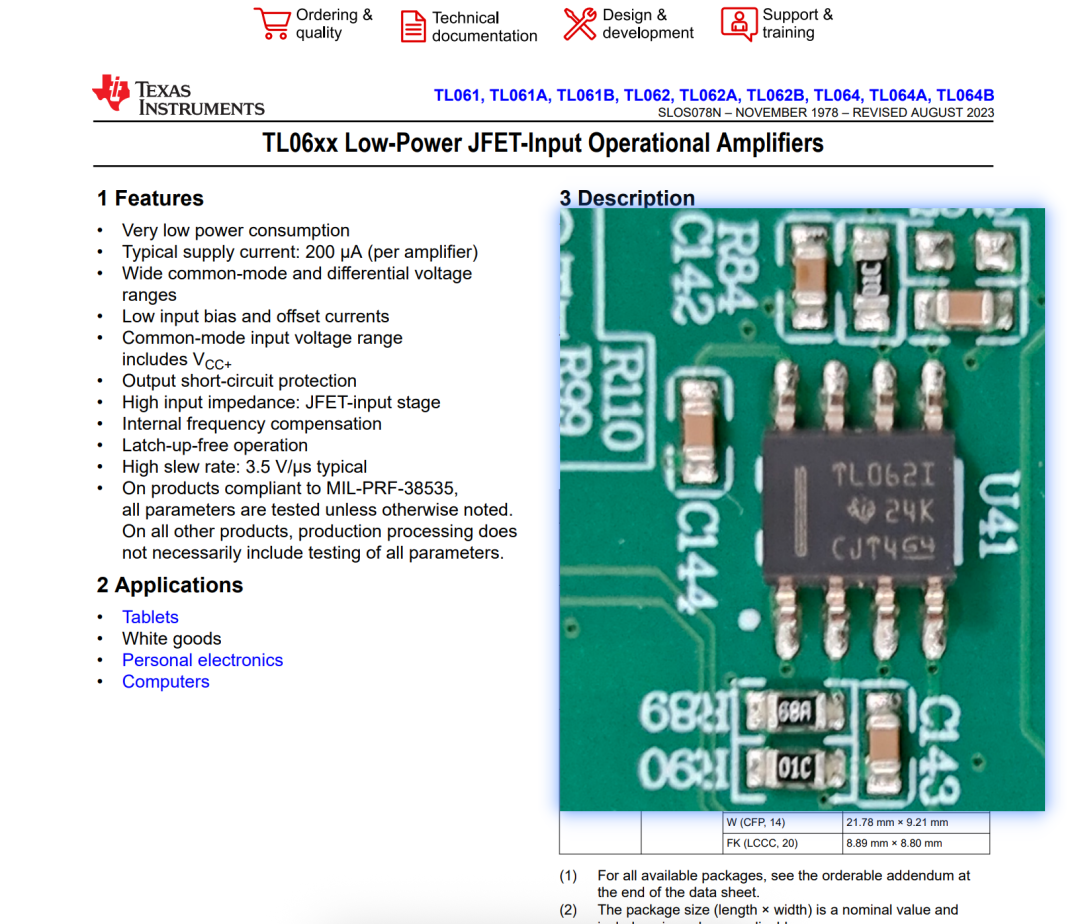

一颗 JFET 的 OP，中规中矩，不算精密

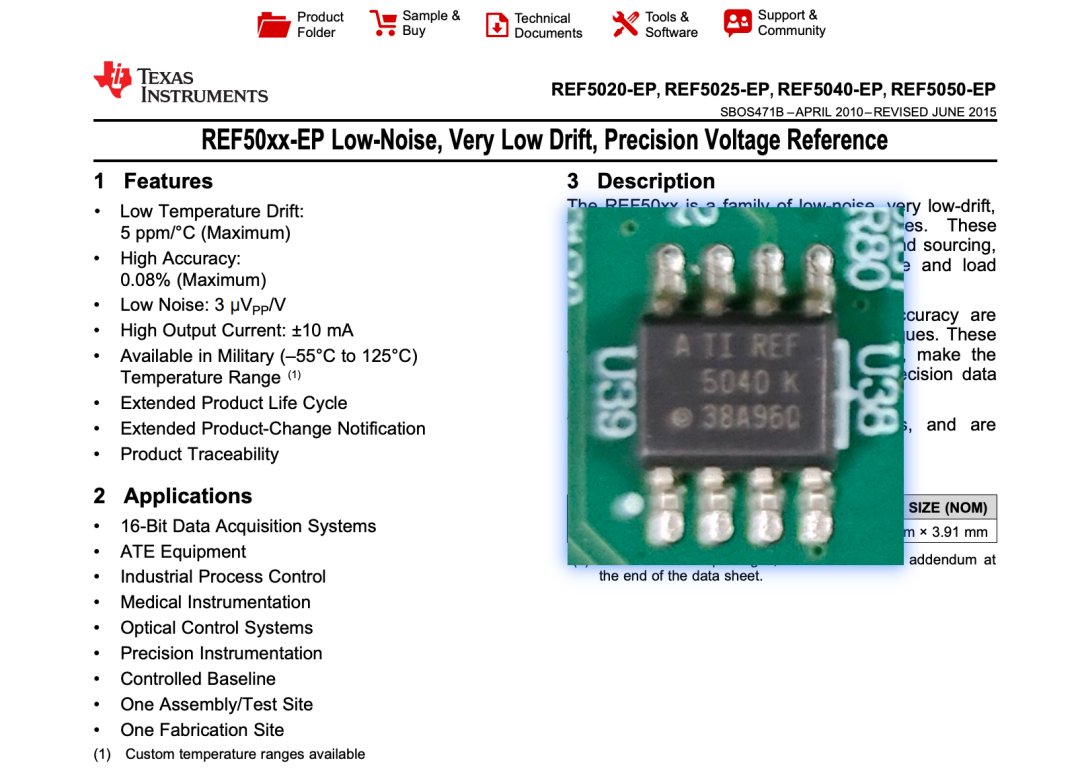

一颗串联电压的基准

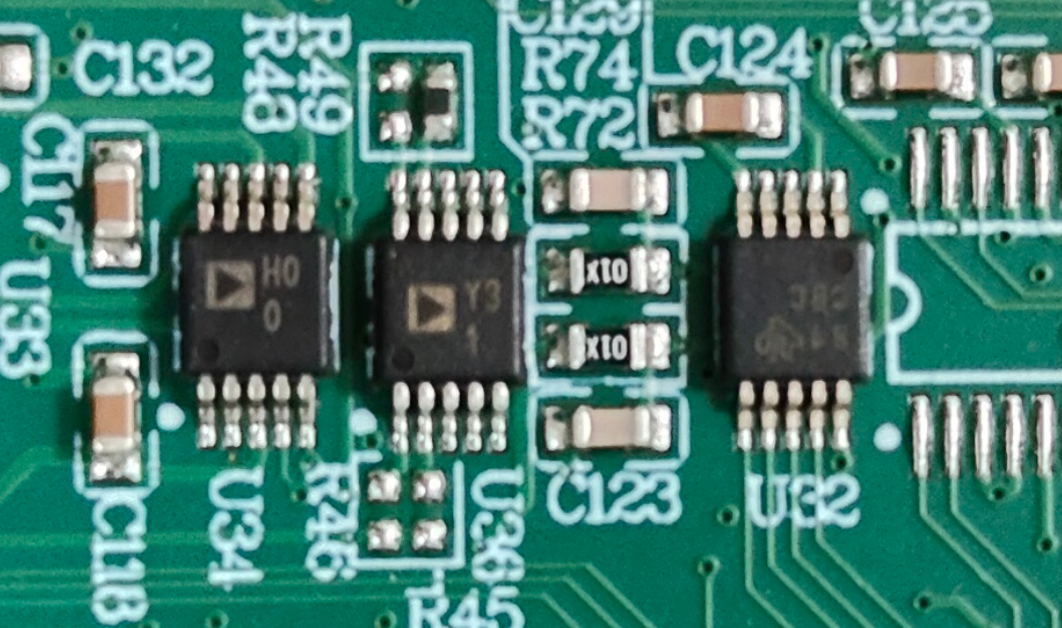

三个小片子
ADI 的不好找：

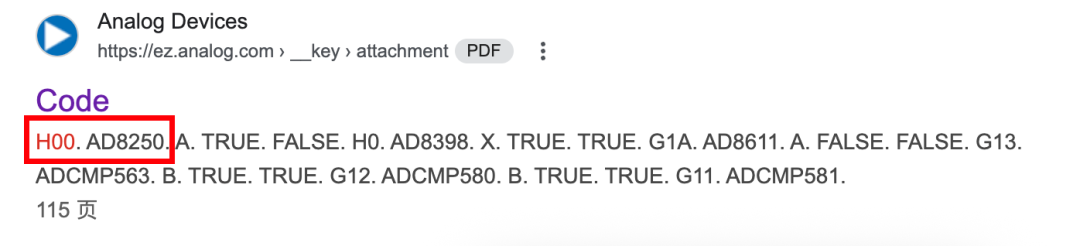

这个是内部的，不好下载，没有权限，但是也算找到了：

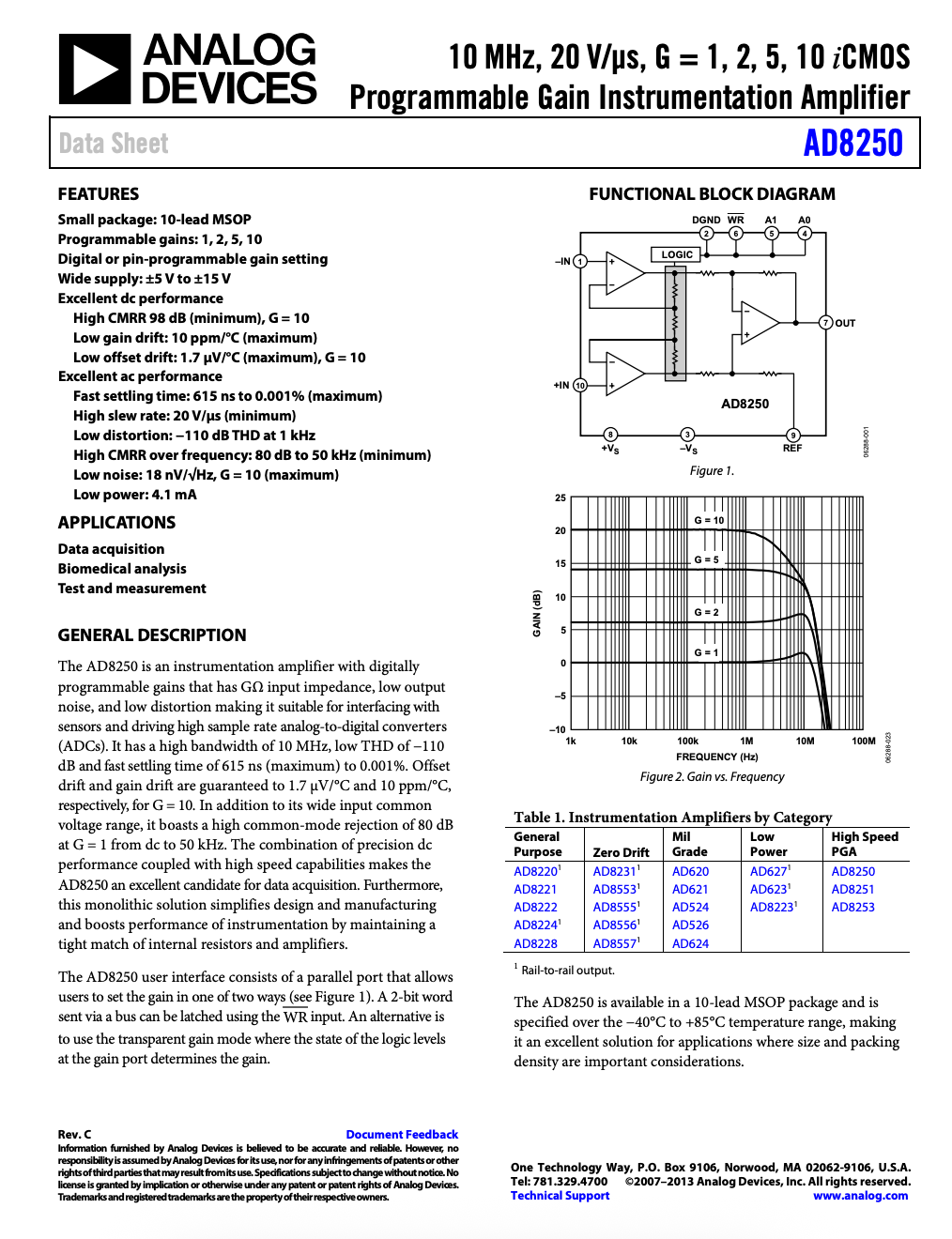

一颗 PGA

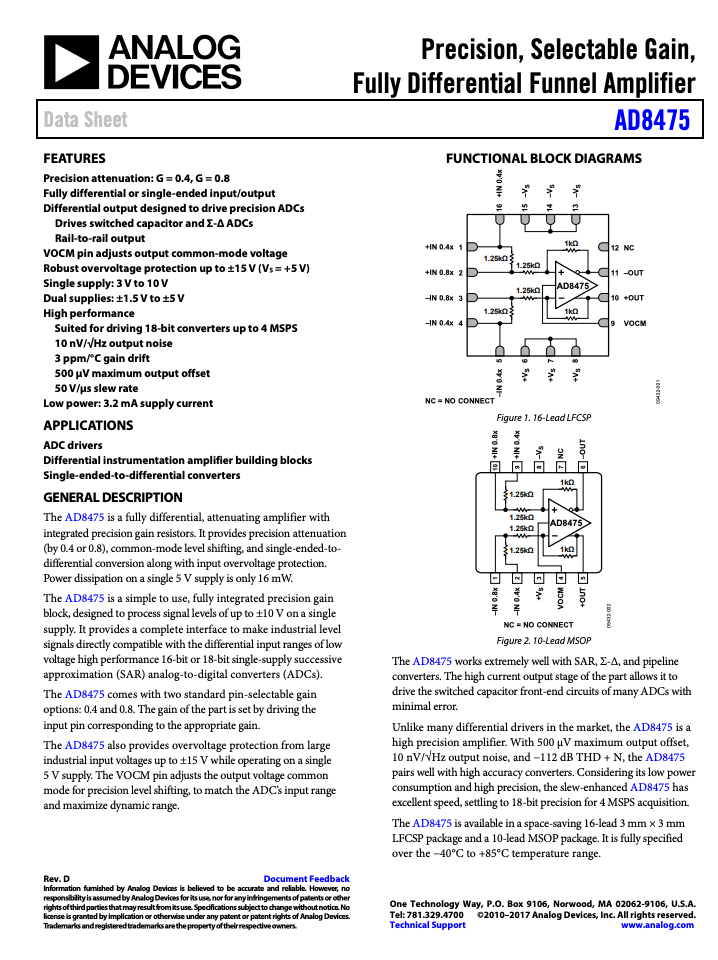

一颗差分 OP，伺候下面的 ADC

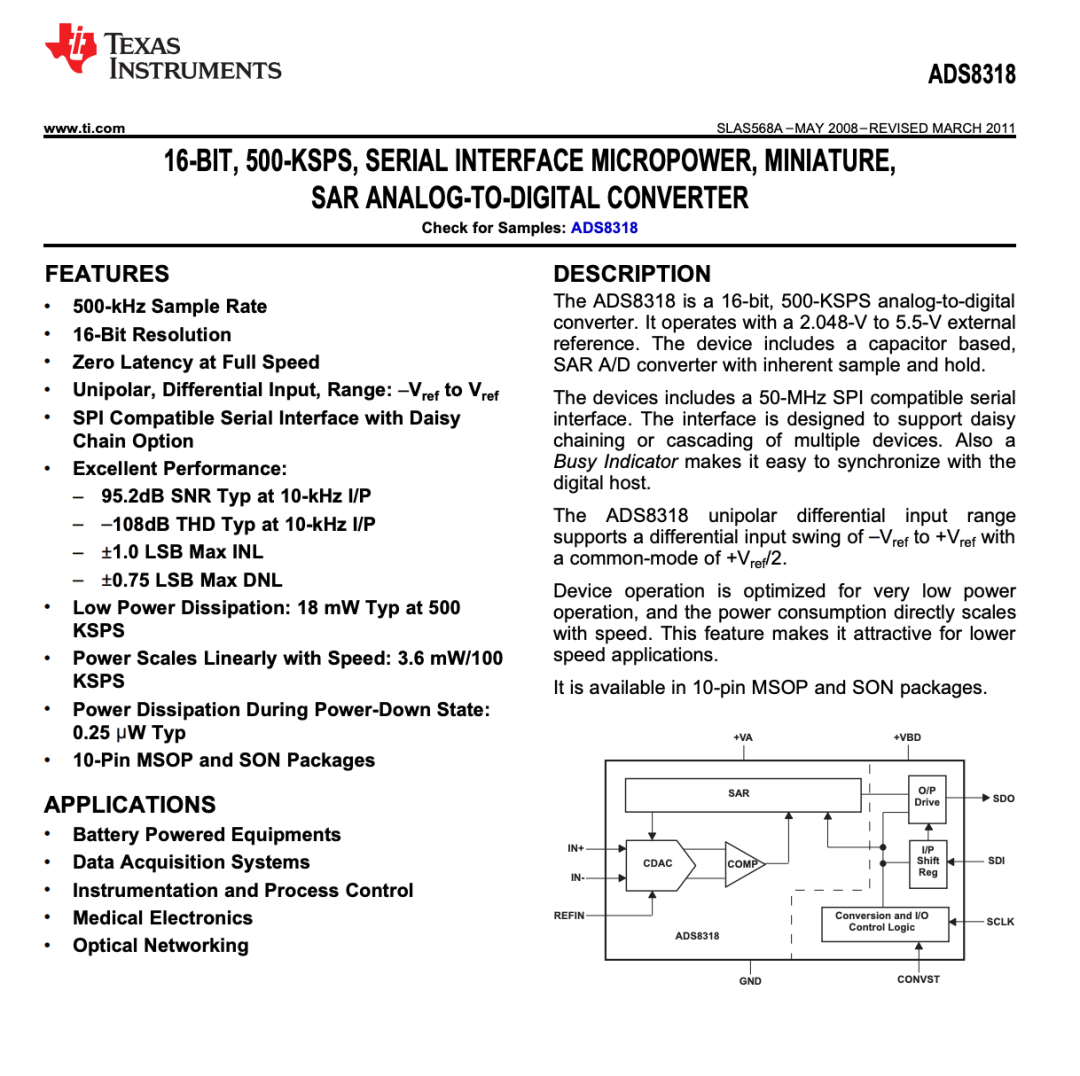

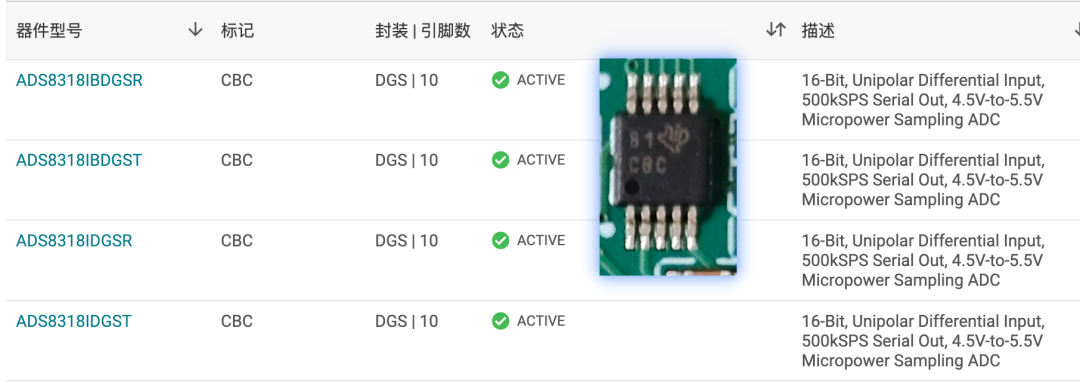

ADC 是 TI 的，一眼就看出来了
和上面的基准在一个锅里面搞一下：

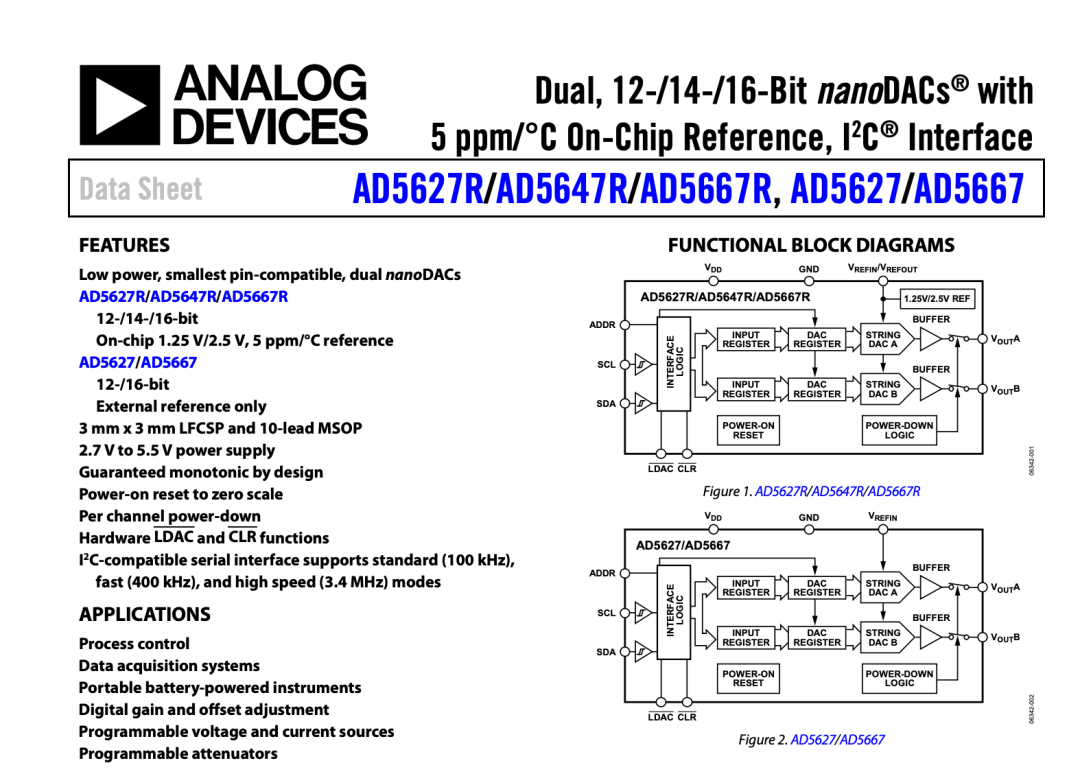

上面 ADI 这颗是一个 DAC，非常贵，70 快捏：

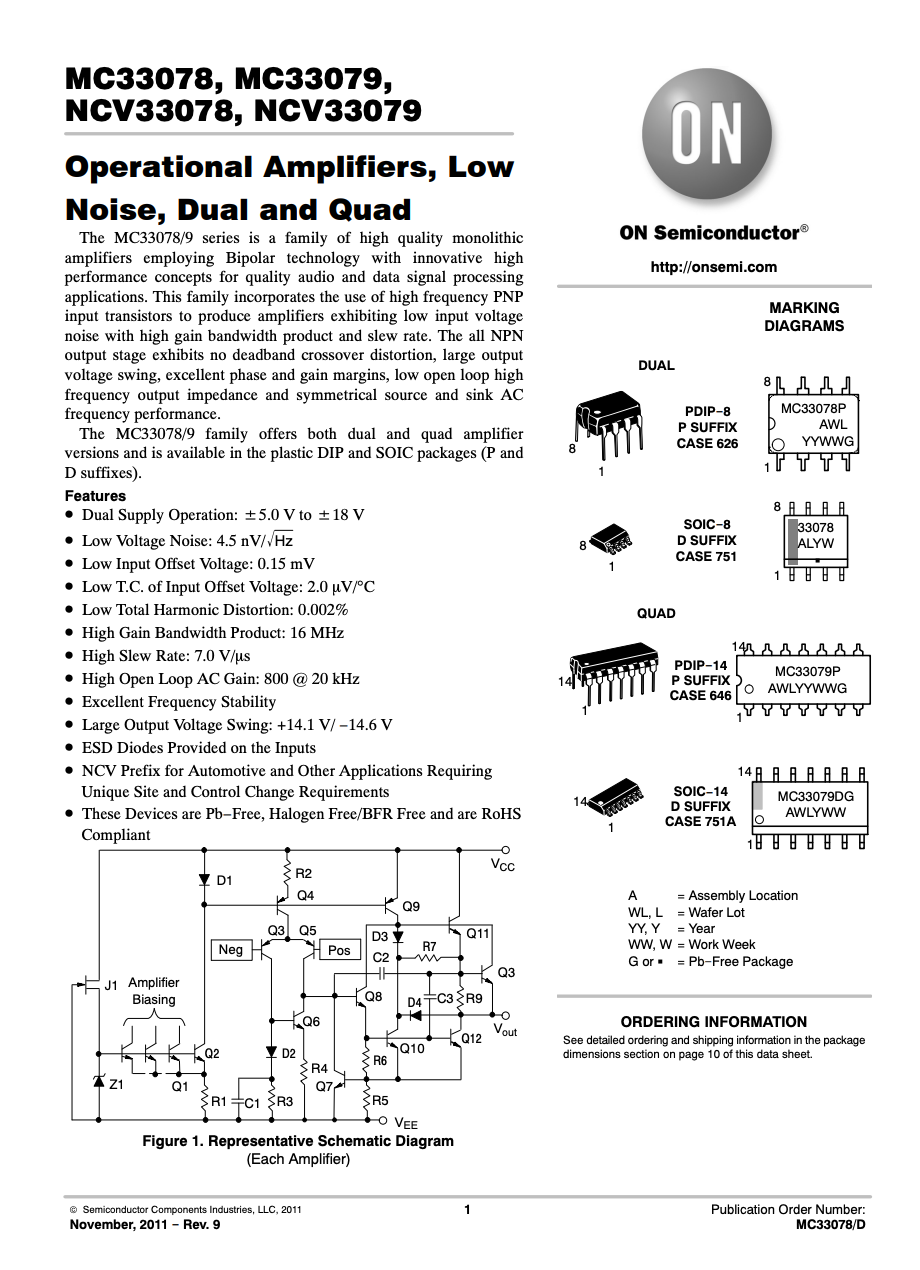

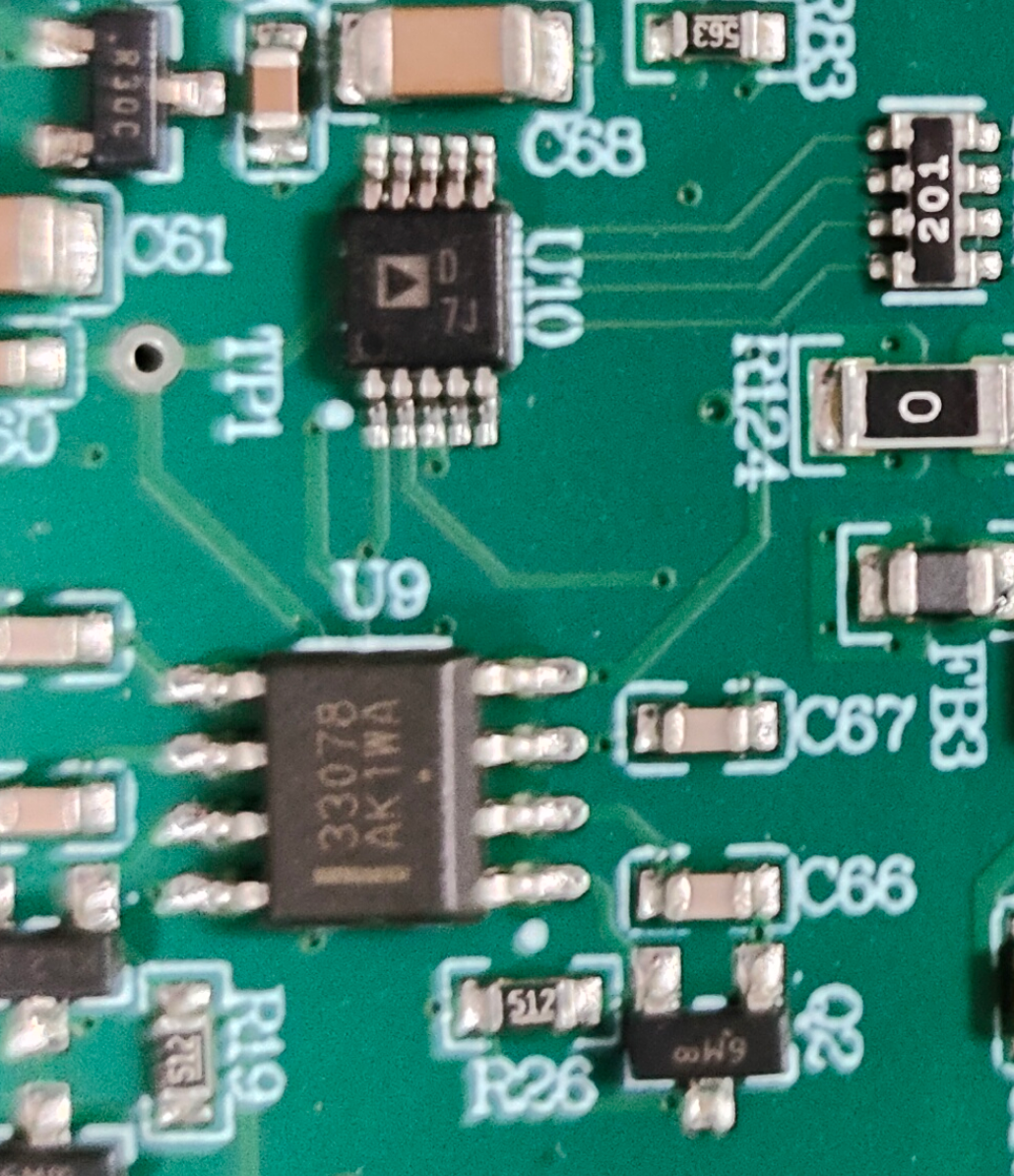

上面是一个安森美的 OP
有点老的样子

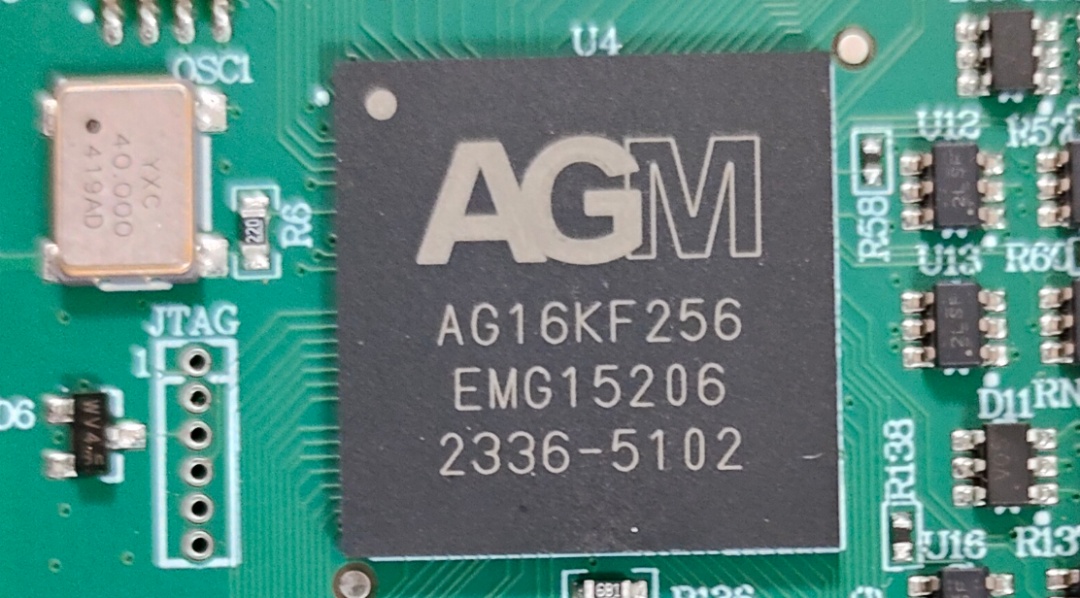

 我把主控放后面：

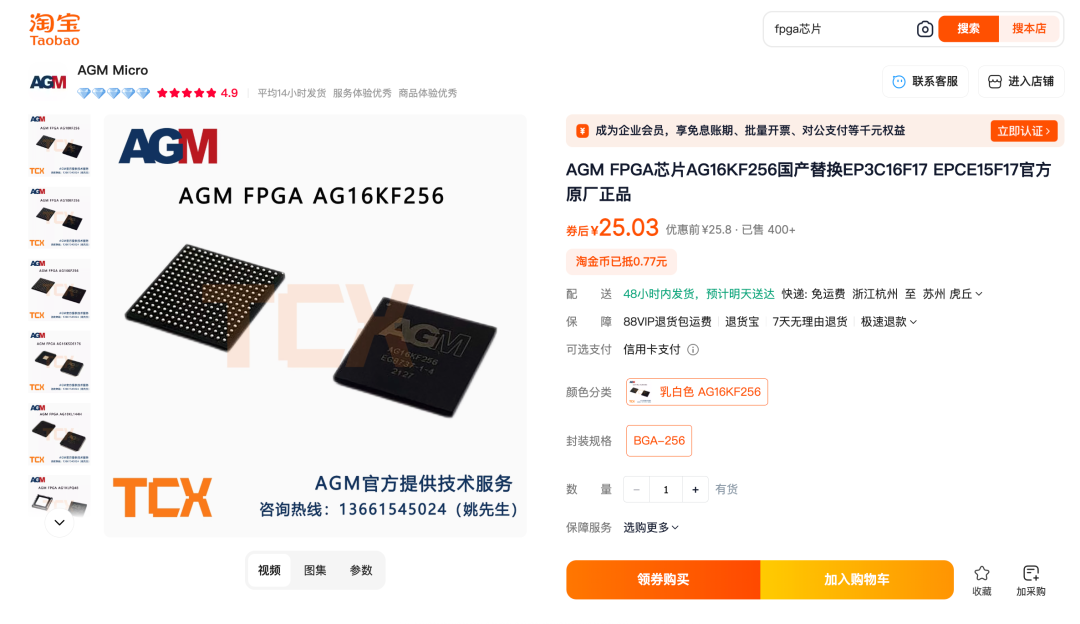

AGM 高兴死了，终于卖出去两块
我是觉得，是普通的 MCU 的 IO 不够，以及有些性能达不到（我好像在说废话）
项目
参数
逻辑资源
16K LEs（Slice-based 架构）
存储资源
高达 504 Kbits 的嵌入式 M9K Block RAM
乘法器资源
多达 56 个 18×18 或 2× 9×9 可配置乘法器
PLL
每颗芯片内置 4 个独立 PLL，支持时钟乘除、相位调节
I/O 接口
支持 LVDS, RSDS, mini-LVDS, LVPECL 等高速差分标准；支持 LVCMOS, LVTTL 等单端标准
内存接口
支持 DDR/DDR2/QDR II 等外部存储器
封装形式
LQFP-144 / FBGA-256
配置方式
支持 JTAG, Active Serial（AS）、Passive Serial（PS）等方式
支持远程更新
支持“双启动（Dual-boot）”机制
电源工作电压
核心电压 VCCINT = 1.2V，I/O 电压 1.5V/1.8V/2.5V/3.3V 可选
Alter 的日子听说不好过
靠下的部分有些小芯片，感觉是一些运放，来伺候 DAC 的，看不清了，然后 USB 是赛普拉斯的。

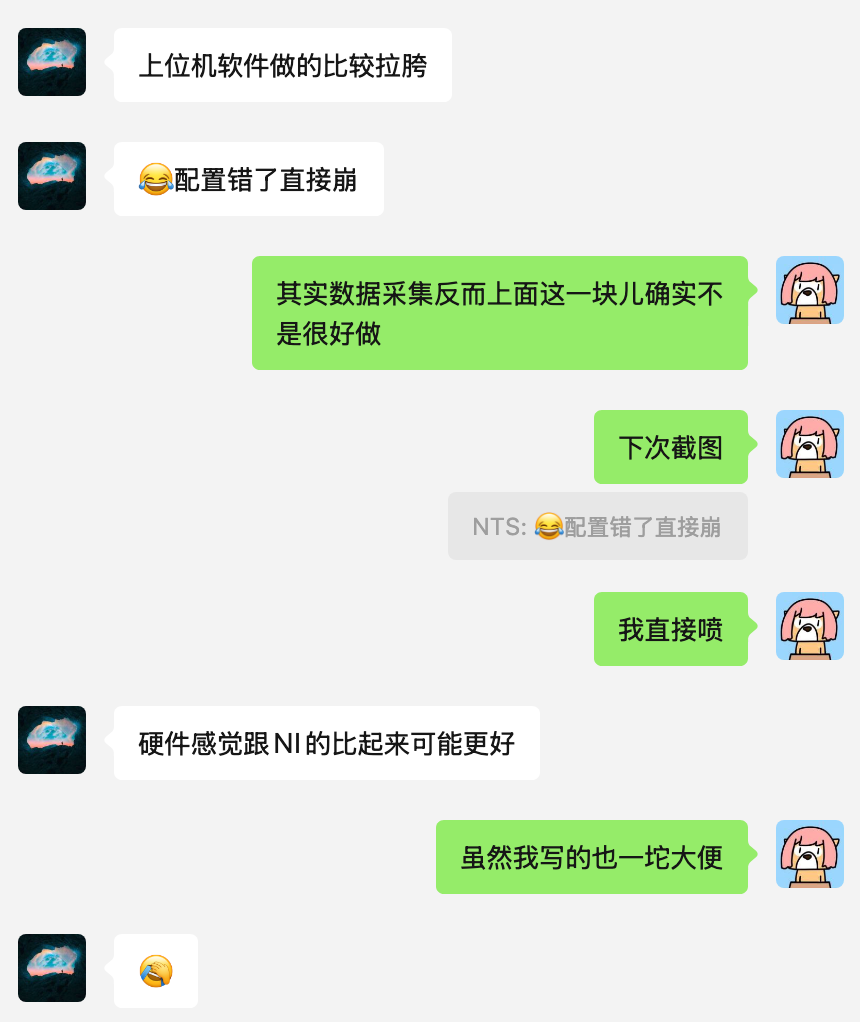

软件可以做的不是那么好。。。不过硬件我觉得是挺好的，就这样吧～散会（PS:谁拆机的东西愿意展示也可以联系我）
最后再次感谢老哥的供稿，看到了 3K 国产采集卡的内部。
https://ww1.microchip.com/downloads/en/DeviceDoc/AT24C256C-I2C-Compatible-Serial-EEPROM-256-Kbit-20006042A.pdf
https://www.analog.com/media/en/technical-documentation/data-sheets/adg508a_509a.pdf
https://www.ti.com/lit/ds/symlink/tl062.pdf
https://datasheet.octopart.com/M25P16-VME6G-STMicroelectronics-datasheet-7623188.pdf
https://www.ti.com.cn/product/cn/TPS65130
