简 介： 本文对YD66W充电模块的输出功率进行了详细测试。首先，测试了空载和负载下的电压波纹，发现输出电压存在较大的波动，毛刺峰值约为250mV。接着，通过电子负载测量了模块的负载特性，结果显示输出电流难以超过4A，且输出电压随电流增加而下降，等效内阻约为0.269欧姆。最后，通过编程记录了输出电流与电压的关系，验证了模块的输出功率无法达到标称的60W。测试表明，该充电模块的实际输出性能与标称值存在较大差距。
关键词：充电模块，输出功率，不良产品

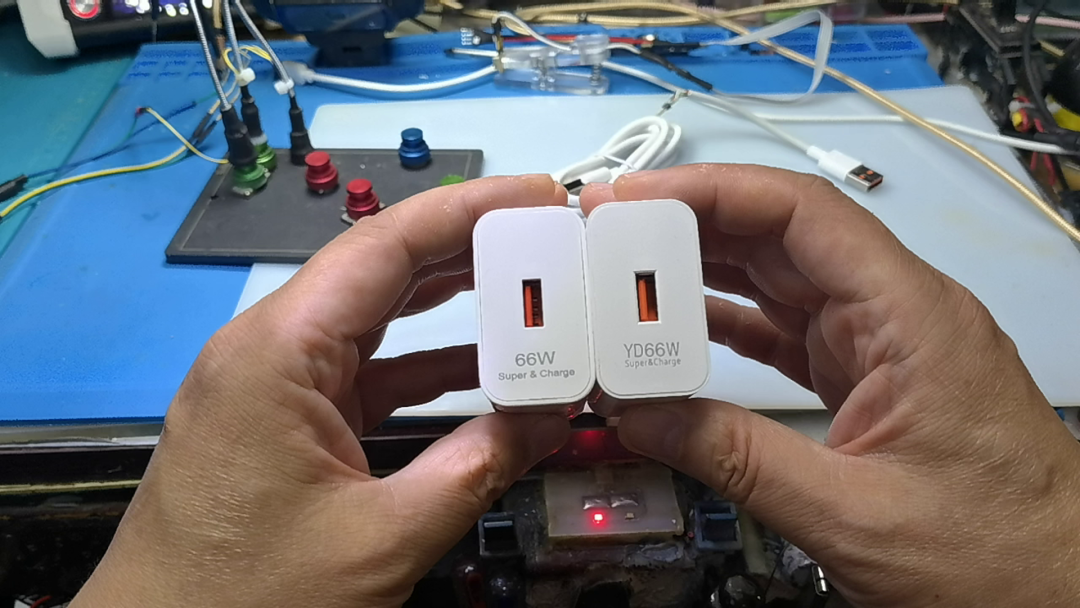

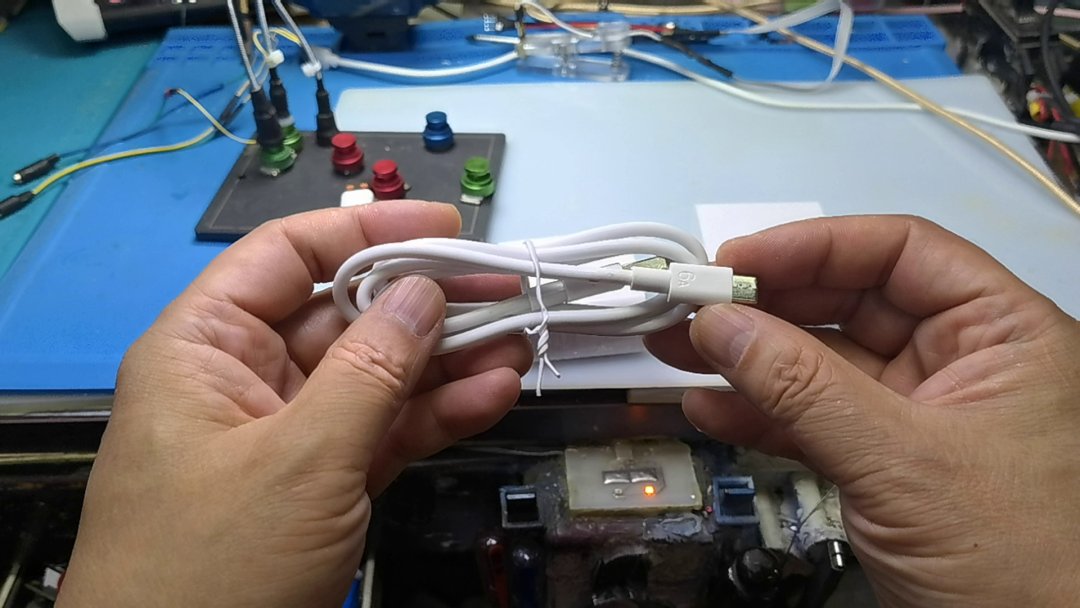

刚刚收到订购的充电模块。现在这个模块，上面明确标明是输出60W。现在不太清楚是否能够满功率输出。你可以看到右边的这个模块是早期购买的，通过测试发现它最多只能输出16W功率。这是模块配备的 6A输出充电电缆。下面对这个模块的输出特性进行测试。

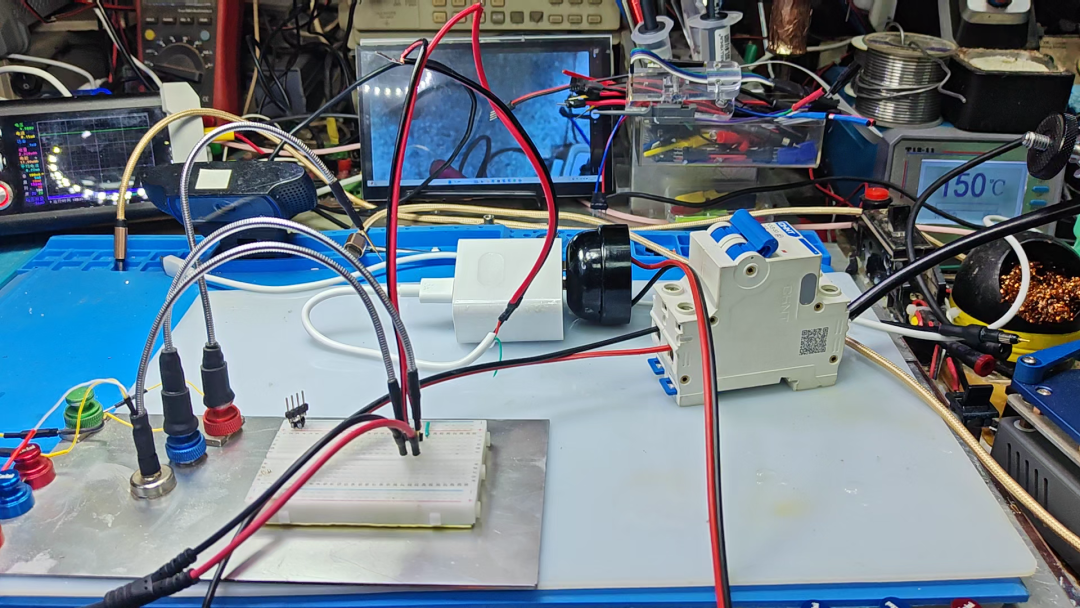

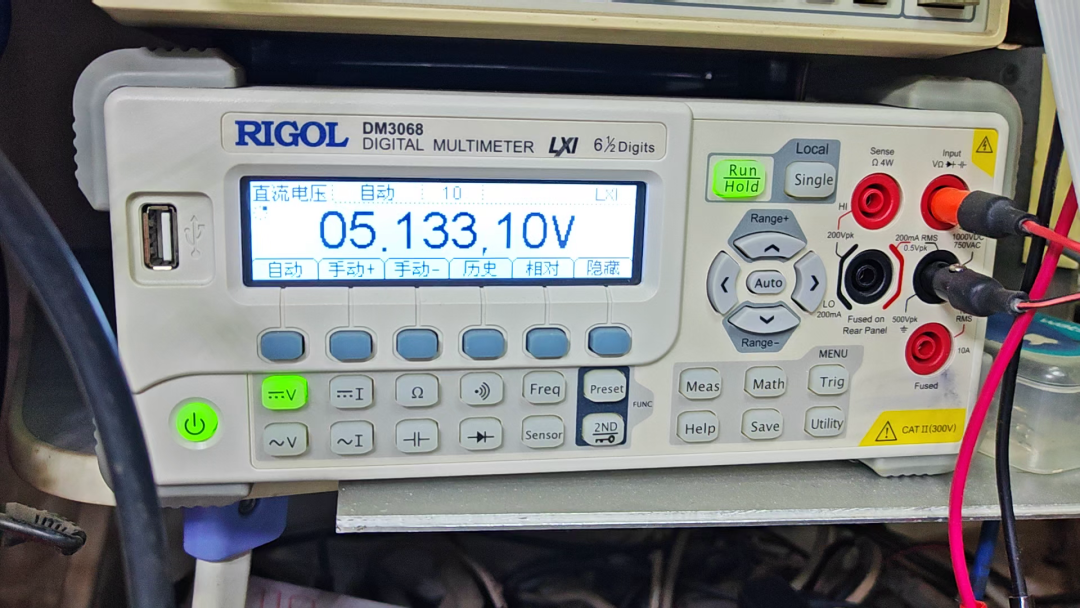

首先，使用原配的输出电缆，焊接测量引线。 在面包板上，将充电模块的输出连接示波器和数字万用表。现在是空载，上电之后测量输出电压。空载电压大约为5.16V，示波器显示，输出信号中的电压毛刺峰峰值大约为 250mV。低频波动大约 50mV。

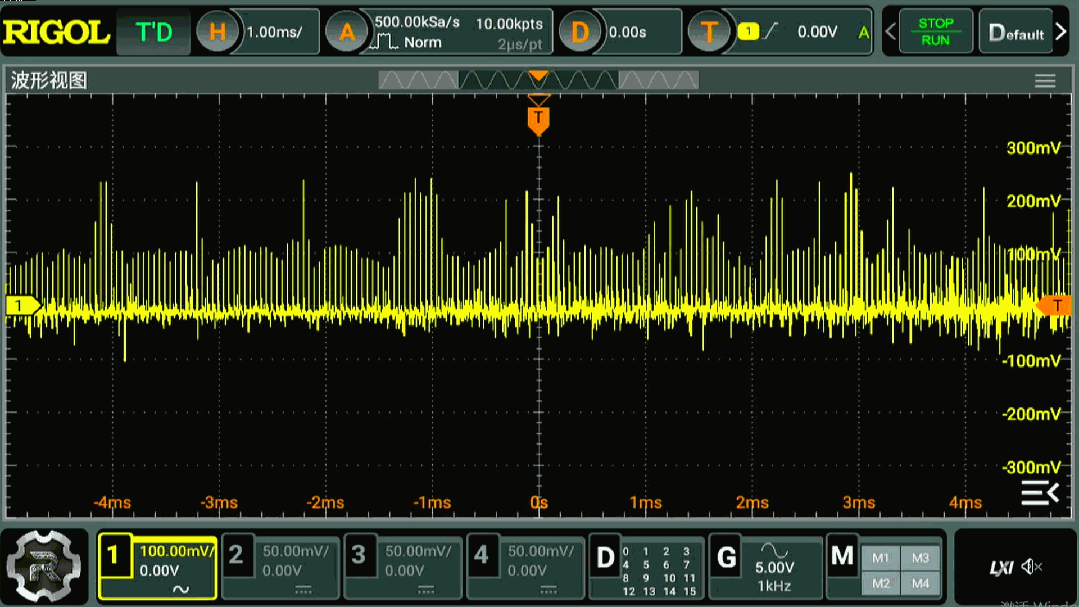

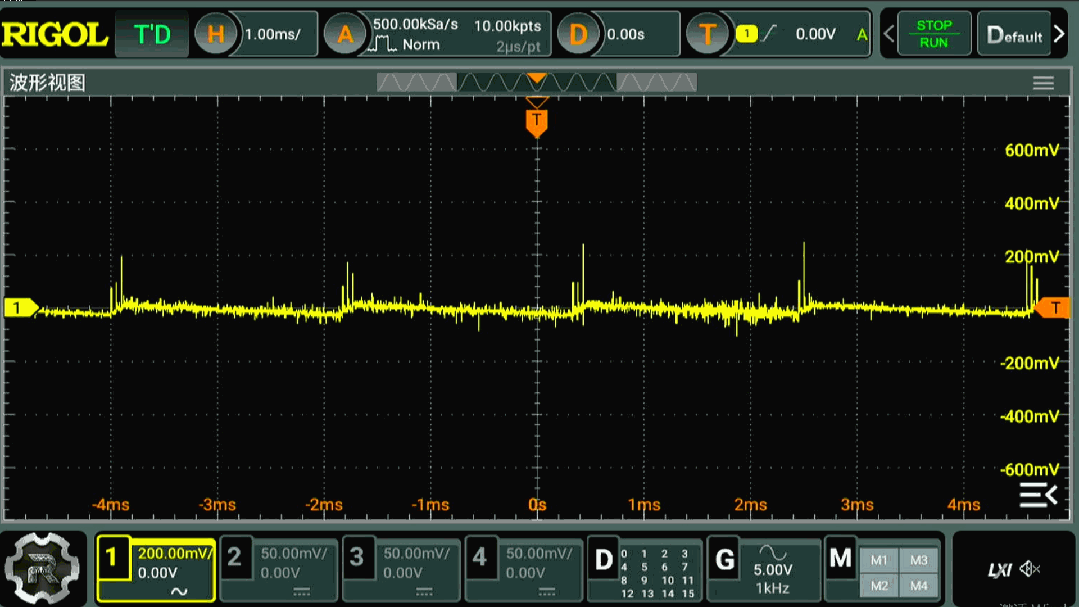

▲ 图1.2.1 空载下的输出电压波纹给电压增加一个35欧姆的电阻负载。输出电压降低到 5.13V。输出电压中的毛刺变得密集了。峰值依然在 250mV左右。由此可以看到，这款充电器的输出内的电压波动有点大。

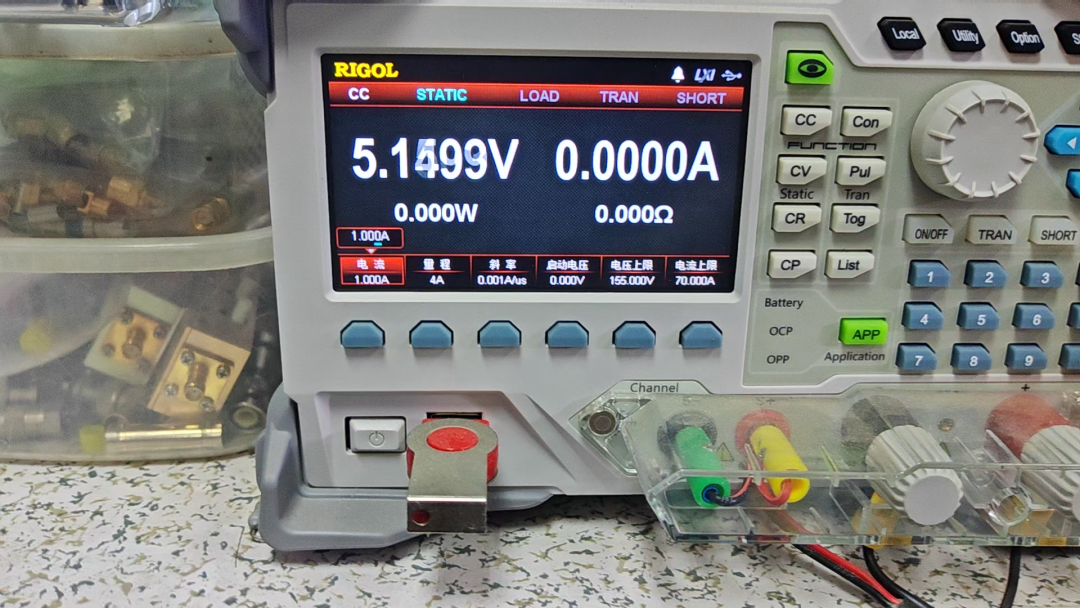

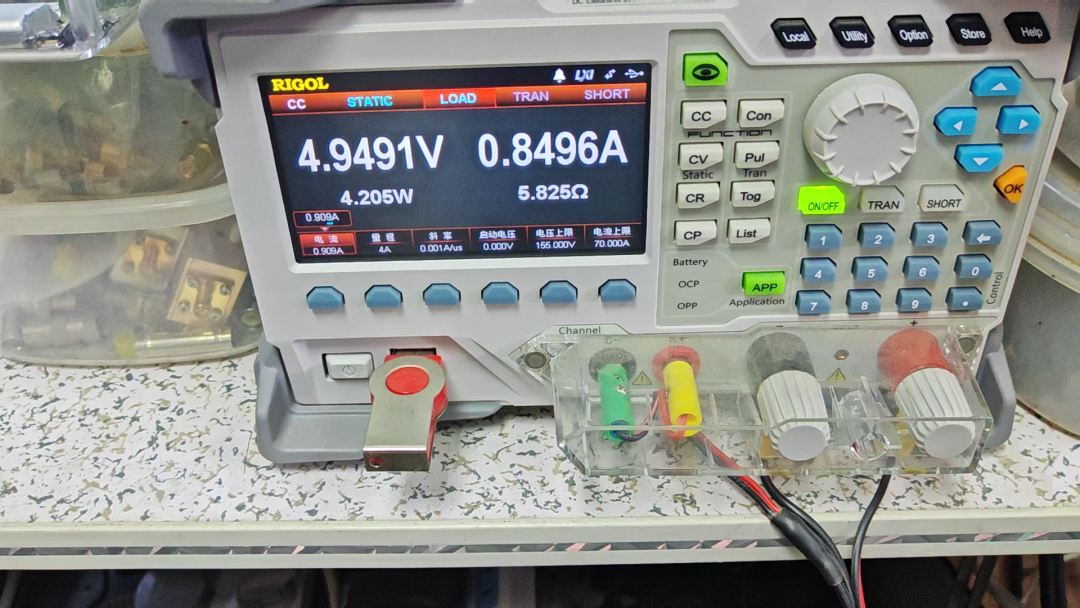

▲ 图1.2.2 负载35欧姆情况下的输出电压波动下面使用电子负载测量电源的输出特性。电子负载的型号为 DL3021A。分别将输出电流以及电压检测从两个不同的端口测量。设置输出电流为 1A，此时输出电压降低到4.87V。增加输出电流，设置为 2A，输出电压降低到4.6V。再次增加输出电流到3A，输出电压已经下降到了4.34V。当输出电流增加到4A的时候，电源输出保护了。重新将电流减小到 1A，输出电压恢复了。由此可见，这个充电器的输出电流很难超过 4A。
下面通过编程，记录充电模块输出电流与电压之间的关系。这样可以获得充电模块的电压输出调整率，或者等效输出内阻。测量电流范围从 0A 到3A之内。测量结果显示，输出电压近似随着输出电流的增加而降低。根据测量结果，可以计算出等效内阻的大小。等效串联电阻大约为 0.269欧姆。

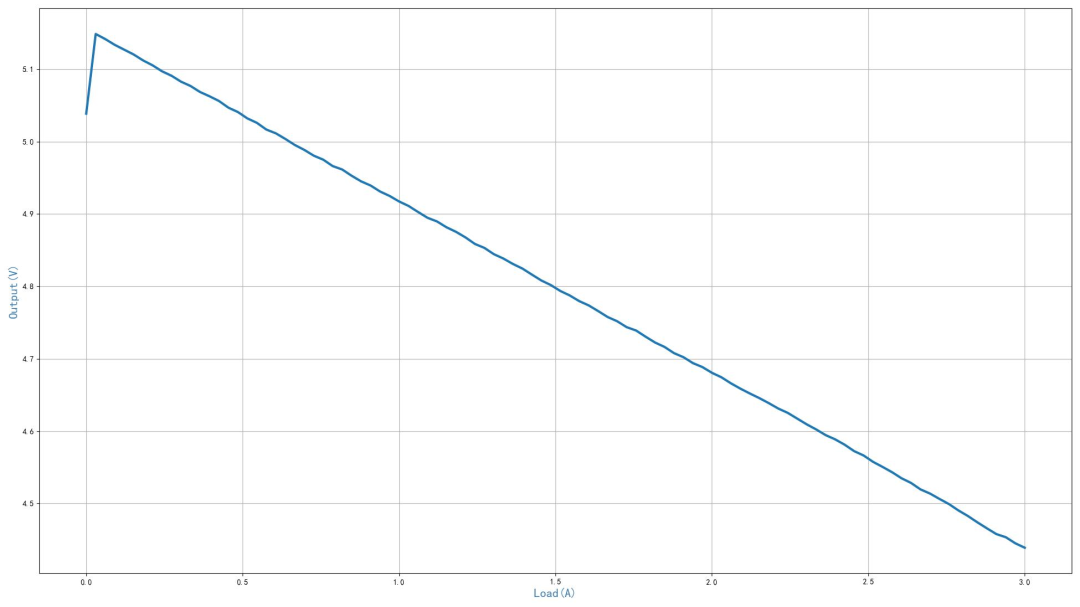

▲ 图1.3.1 输出电流与是电压之间的关系下面测量一下充电模块的最大输出功率。验证一下是否可以达到它的标称值所说的 60W的输出功率。

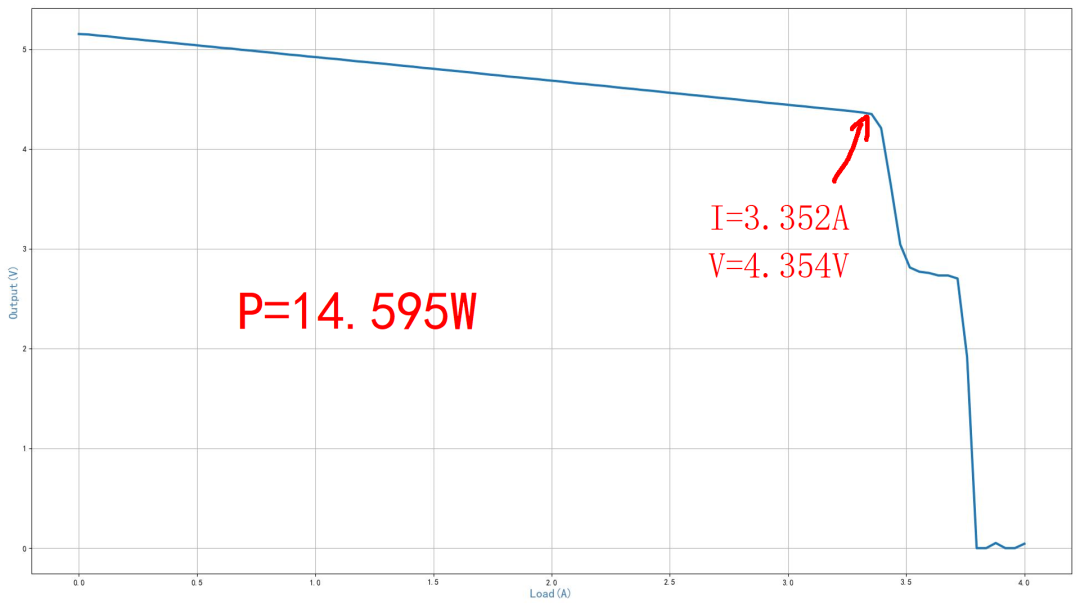

测量输出电流范围从0A到4A，可以看到当电流超过3.352A的时候，电压急剧下降。由此可以计算出该模块最大输出功率只有14.6W。这个功率远远小于它的标称值 60W。
▲ 图1.3.2 输出电压与电流变化关系本文测试了网络购买的充电器。看来还是一个属于虚标的充电器。号称输出60W，但实际上只能够最大输出14.6W，输出的电压噪声高达 250mV。这一次，又在网络购买过程中感受到失败的感觉。
