350吨！这一半导体封装材料产线正式投产！

【DT半导体】获悉，5月8日，东方电气集团宣布，其子公司东方电气精细电子材料（德阳）有限公司（以下简称“东方精材”）的高分散超细银粉产线正式投产，年产能达350吨，为新能源材料产业国产化注入强劲动力。

据了解，导电银浆用高分散超细银粉产业化项目，一期主要建设年产350吨的高分散超细银粉产线及配套设施，将有力解决中国高端银粉“卡脖子”问题。据悉该项目投资总额6.9亿元，其中一期项目投资2亿元，二期项目投资4.9亿元，一期年产350吨银粉产线达产后，预计产值规模达16亿元，二期年产650吨银粉产线达产后，一、二期预计产值规模共达52亿元。

微纳材料作为光伏、半导体等战略性产业的核心基础材料，曾长期被国外技术垄断，严重制约了我国相关产业的发展。东方精材以新能源微纳银粉材料为突破口，在粒径及分布控制、孔径及比表调控、表面改性、功能化、键合官能团精准调控以及纳米粒子规模化生产等方面取得显著进展。

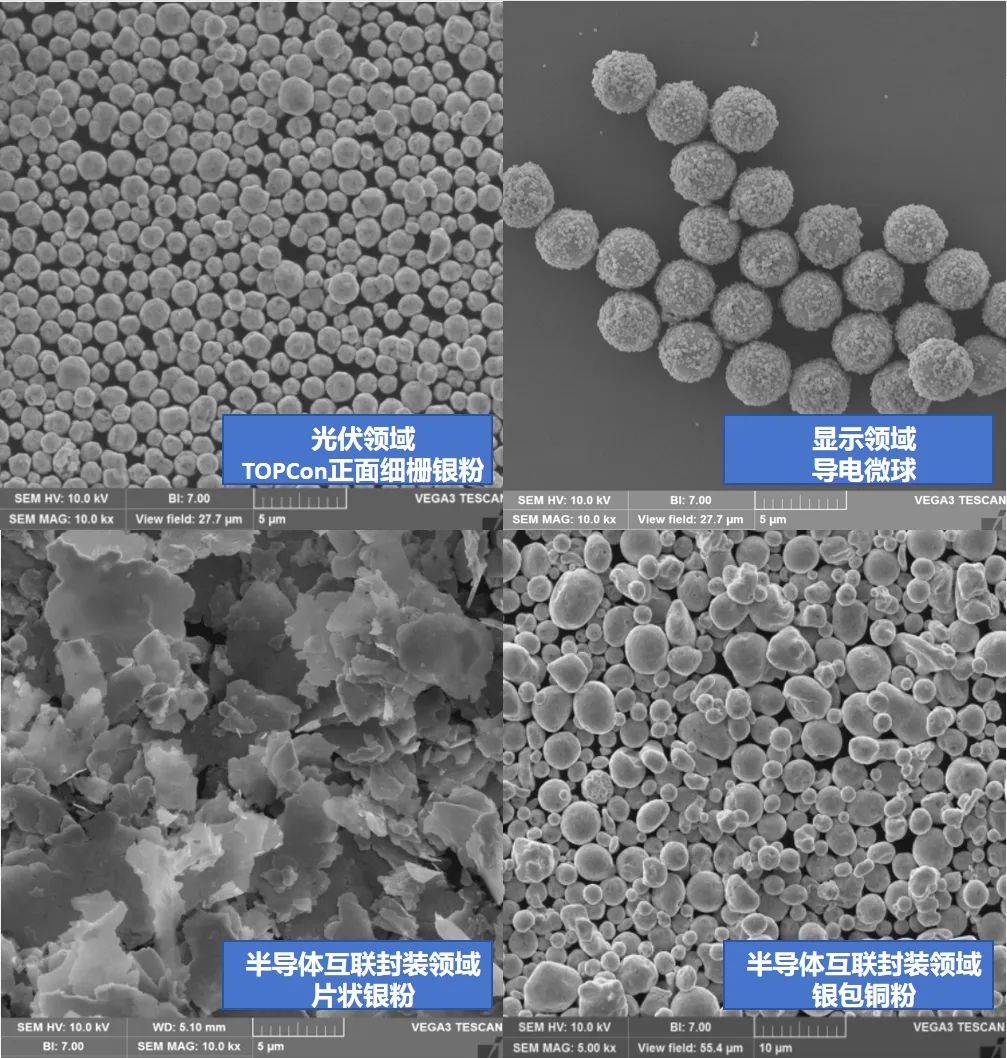

在光伏领域，东方精材研发的TOPCon正背细栅银粉、TOPCon主栅银粉、TBC银粉、HJT低温银粉及银包铜粉等产品，显著提升了光电转化效率，助力清洁能源革命。在半导体互联封装领域，公司开发的片状银粉、片球混合银粉、电子级纳米银粉、烧结型纳米银粉、抗氧化铜粉、银/铜焊膏、硅微粉等材料，突破了电子封装“最后一纳米”的瓶颈，增强了中国芯的性能。此外，在液晶显示领域，公司开发的导电微球和间隔物微球等产品，以纳米级精度重构光显秩序，定义了未来视效的新基准。

微纳银粉材料因其具有高导电性、高导热性和良好的机械性能，在多个领域展现出广泛的应用前景。在电子工业中，将超细银粉制备成电子浆料，通过丝网印刷的方法制备印刷电路及电子元件的内外电极是其主要应用方式。根据性能的不同，纳米银可分为全烧结银和半烧结银。

全烧结银浆：在制备过程中，通过将银粉粒度逐渐变小，并加入添加剂促进粒子之间的熔合，从而达到完全烧结。其导电性更好，具有更好的化学稳定性、热稳定性，与其他材料的黏附性也更佳，使用寿命长，不易发生氧化和漏电等问题，但价格相对较高。

半烧结银浆：在烧结过程中，只有一部分银粉粒子烧结，另一部分未完全熔合。由于含有有机树脂，在烧结时树脂能起到粘接作用，可允许芯片或载板、基板等有一定的轻微变形，不过其可靠性略逊于全烧结银浆，价格相对较低。

烧结银技术

烧结银技术作为一种创新的连接方案，采用银粉或银膏作为中间层材料，通过固态扩散或液态烧结实现芯片与基板的紧密结合。与传统的焊接工艺相比，银烧结技术具有更高的熔点、更低的热阻、更好的导热性能和优异的抗疲劳性能。其基本原理包括以下几个步骤：

1、银粉或银膏的制备：选用高纯度的银粉，通过添加适量的有机载体和分散剂，制备成具有一定流动性和黏度的银膏。

2、芯片与基板的预处理：对芯片和基板的连接表面进行清洁、除油和粗化处理，以提高银膏与连接表面的润湿性和结合强度。

3、银膏的涂覆与定位：将制备好的银膏均匀涂覆在芯片或基板的连接表面上，并通过精确定位确保芯片与基板的准确对位。

4、烧结过程：将涂覆好银膏的芯片与基板组装在一起，置于烧结炉中，在一定的温度和压力下进行烧结。烧结过程中，银膏中的有机载体和分散剂在高温下分解挥发，银粉颗粒之间发生固态扩散或液态烧结，形成致密的银层，实现芯片与基板的冶金结合。

银烧结工艺是一种通过银质焊料在高温下实现的芯片与基板间的连接方式。相较于传统的焊接技术，银烧结具有更高的熔点、更低的电阻率和更好的热稳定性，因此被广泛应用于高功率、高温工作环境的IGBT模块制造中。

银烧结工艺的关键在于焊料的选择、烧结温度的控制以及烧结时间的把握。焊料成分的比例直接影响到烧结后的机械强度和电学性能。同时，烧结温度过高或过低都会导致焊料与芯片、基板间的结合不良，从而影响模块的可靠性。因此，优化焊料配方和烧结工艺参数是提高银烧结质量的关键。

在实际应用中，银烧结工艺还面临着一些挑战。例如，银焊料的价格昂贵，增加了制造成本；银焊料在高温下容易氧化，影响烧结质量；此外，银焊料与铜基板间的热膨胀系数差异较大，可能导致热应力问题。
