卡尔蔡司 助力 2025未来半导体产业创新大会 5月22-24日 江苏苏州见！

扫描文末二维码，加入金刚石行业交流群

2025未来半导体产业创新大会

诚挚欢迎您莅临B1展位参观洽谈

蔡司是全球视光学和光电子工业领域知名的跨国公司, 1846年创立至今已有170多年历史。蔡司旗下拥有6个独立的事业部:显微镜、医学器材、光学眼镜、光电子设备、半导体以及工业测量。

蔡司显微镜部门的产品包括：传统光学显微镜、激光共聚焦显微镜、X射线显微镜以及电子显微镜。这使蔡司公司成为一家可同时提供全套解决方案的显微镜生产制造商,为材料研究、生命科学等领域提供高品质的产品、技术与服务，协助科学家不断探索微观世界的新视野、挖掘更全面丰富的样品信息。

演讲报告

个人简介：

张青，蔡司显微镜事业部资深应用，有10年扫描电镜相关经验。主要负责蔡司SEM和FIB在材料科学和工业领域的应用支持，为客户提供创新解决方案。

 #01  蔡司扫描电子显微镜平台EVO系列

产品介绍：

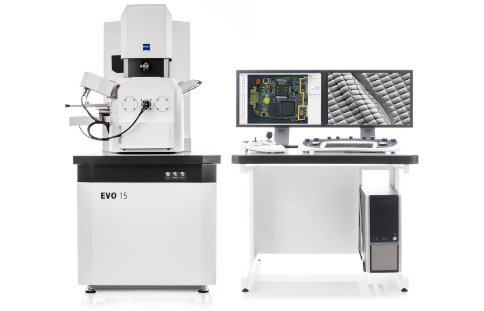

适用于日常检测与研究应用。EVO系列作为高性能的扫描电镜，可为用户带来直观、简便的使用体验。该系列有丰富的配件选项，可以根据您的需求量身定制。该产品具有超大样品舱室、自动化工作流程以及简单易用等特点，是工业常规质量控制和失效分析等领域必不可少的综合型显微分析设备。



  #02 蔡司场发射扫描电子显微镜Sigma系列

产品介绍:

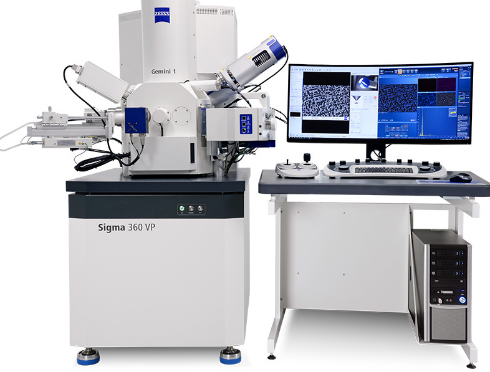

蔡司Sigma系列具有高质量的成像和分析能力，将先进的场发射扫描电子显微镜技术与优秀的用户体验完美结合。利用Sigma系列直观的4步工作流程，可在更短时间内获得更多数据，提高测试与生产效率。可选配多种探测器，满足半导体、能源等领域的应用需求。领先的EDS几何设计保证了出色的元素分析性能，分析速度高、精度好、结果可靠。

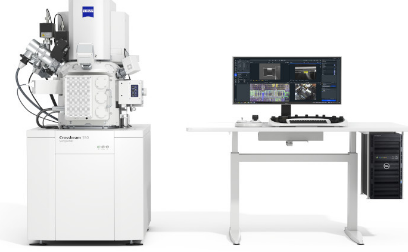

 #03 蔡司双束电子显微镜Crossbeam 550 Samplefab

产品介绍:





  #04 蔡司激光共聚焦显微镜LSM900

产品介绍:

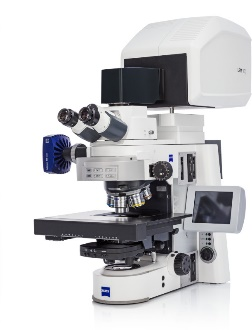

蔡司激光共聚焦显微镜LSM 900，用于材料的三维微观结构和表面形貌的表征，具备光学显微镜的常规观察模式的同时也能够对样品进行三维表面形貌表征，同时也能够与扫描电镜进行关联显微分析，实现样品的多尺度和多维度表征。是用于表面形貌分析的理想的综合型解决方案。

1

大会概况

在人工智能、量子计算与新能源革命的浪潮下，半导体产业正面临性能迭代与材料创新的双重挑战。金刚石凭借其超宽禁带、高热导率及高电子迁移率等特性，被视为突破传统硅基材料性能极限的关键候选。其战略价值不仅体现在单一材料优势，更在于其跨越材料体系，与第三代半导体（如碳化硅、氮化镓）及碳基电子技术、第四代（氧化镓）半导体的协同创新潜力。然而，当前金刚石在半导体产业中的发展仍面临多重瓶颈。

面对未来产业对小型化、低功耗芯片的迫切需求，金刚石技术商业化亟需打通材料研发、装备升级、终端验证的产业闭环。本届大会从氮化镓、碳化硅、金刚石、氧化镓等新一代半导体材料入手，重点聚焦生长、异质集成、封装、晶圆减薄、平坦化工艺以及高功率器件散热解决方案上，旨在搭建产学研协同平台，推动金刚石与其他半导体技术的深度融合，探索新型半导体材料与未来产业需求的适配路径，为构建可持续的半导体供应链体系提供创新动能。

2

日程安排

3

组织机构

主办单位：西安交通大学电子物理与器件教育部重点实验室、Flink启明产链

协办单位：国家第三代半导体创新中心（苏州）

支持单位：中国国际科技促进会半导体产业发展分会

承办单位：宁波启明产链信息科技有限公司

大会主席：赵正平 中国电子科技集团有限公司研究员、王宏兴 西安交通大学教授

4

协议酒店

会议酒店协议价：

▶ 吴中希尔顿逸林酒店，500元/间/晚（大标同价）；

▶ 希尔顿花园酒店大床房，360元/间/晚（大标同价）；

交通路线：

▶地铁：苏州火车站7号线地铁乘至木里站或苏州湾北站，随后步行900米到达酒店。

▶驾车：预计23km 路程40分钟，车费约55元。

5

参会注册
