大家好，我是麦鸽。

最近收到一块神秘的电源板子——MPM3695-20单项25A电源模块。

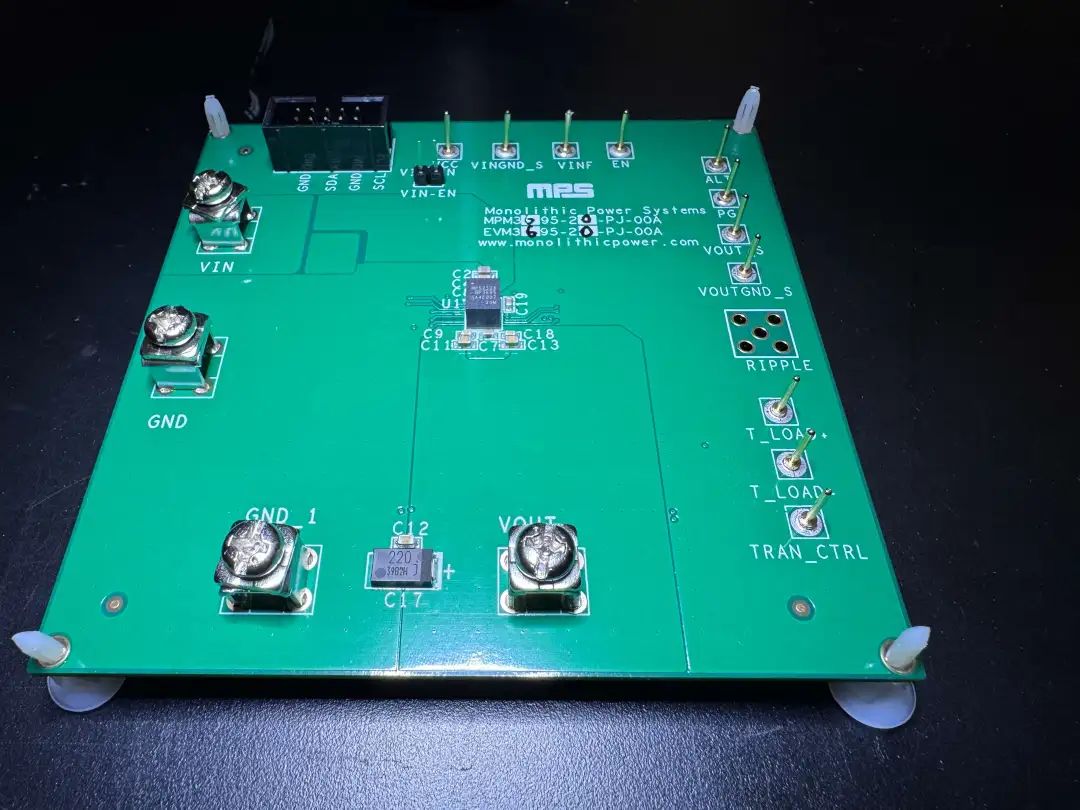

简单看了一下这个板子，核心的元器件不是很多，板子做的比较大

从Datasheet中来看，整体的性能还是很强大的；

• 最低3V 的宽输入电压(VN)范围
• 3V至16V Vin，带外部 Vcc
• 4V至 16V Vin，带内部 Vcc
• 0.5V至 5.5V 输出电压 (VouT)范围
• 高达 25A 的连续输出电流 (louT)
• 适用于多相操作的自动交错功能
• 通过自适应多相恒定导通时间(MCOT)控制进行自动补偿，实现超快速瞬态响应
• +1% 参考电压精度(-40°C 至 +125-C)
• 真实的输出电压(VouT)远端采样功能
• 内置MTP 存储自定义配置
• 可通过数字接口编程
• 电流限制
• 选择跳频模式(PSM)或连续导通模式(CCM)
• 软启动时间 (tss)
• 开关频率
• 故障限制

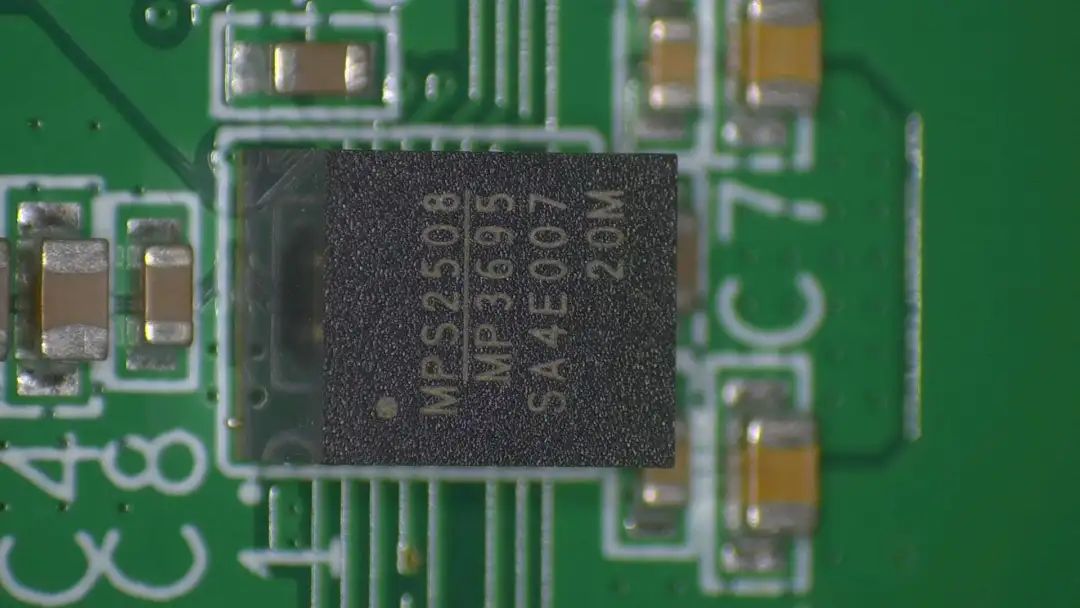

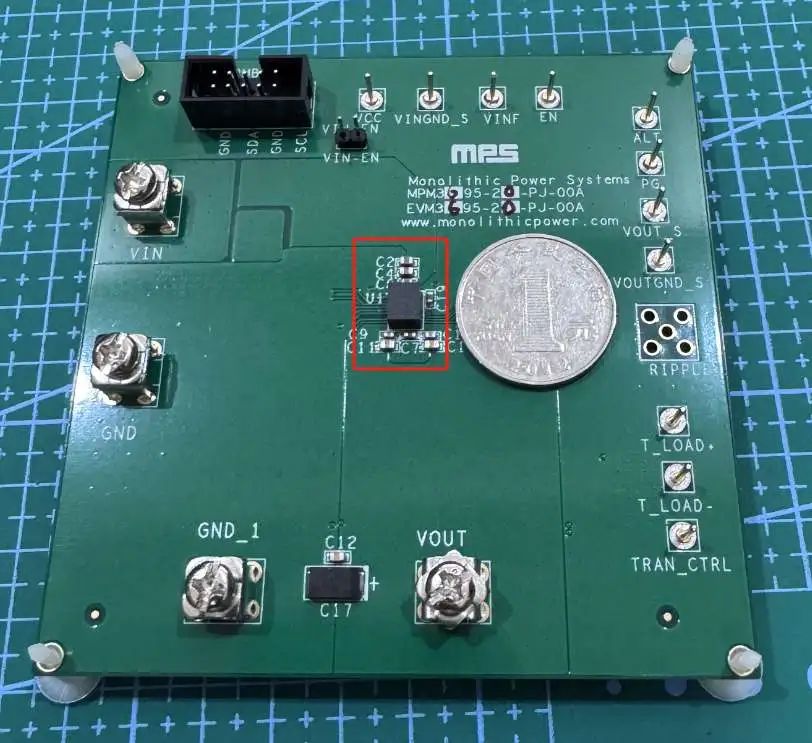

整体来说，尺寸做的很小， ECLGA-29(5x6x4.4mm) 封装，简单和硬币进行一下对比，确实很小，电流却可以达到25A，这一点还是挺香的。

精度可以达到1%，并且温度范围在-40°C 至 +125°C，车规级别了。

通常温度要求来看，消费级<工业级<车轨级<军工级。

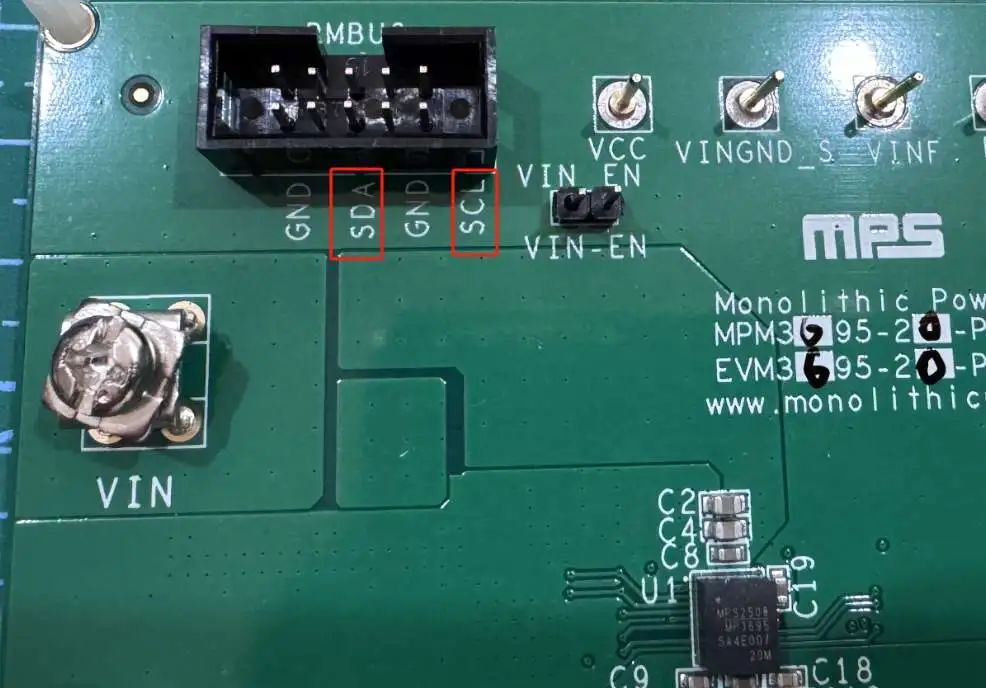

另外板子上还有一路I2C的接口，前面提到的可编程，应该就是通过这一路I2C接口，进行数据的读写，实现用户的一些自定义操作。

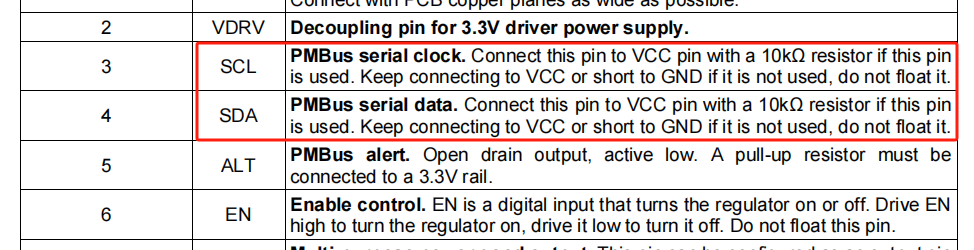

看了一下数据手册，这两个是PMBus的I2C接口，SCL 和 SDL

PMBus（Power Management Bus，电源管理总线）是一种基于SMBus/I²C协议的开放标准数字电源管理协议，通过标准化的通信接口实现电源设备的监控、配置和控制。

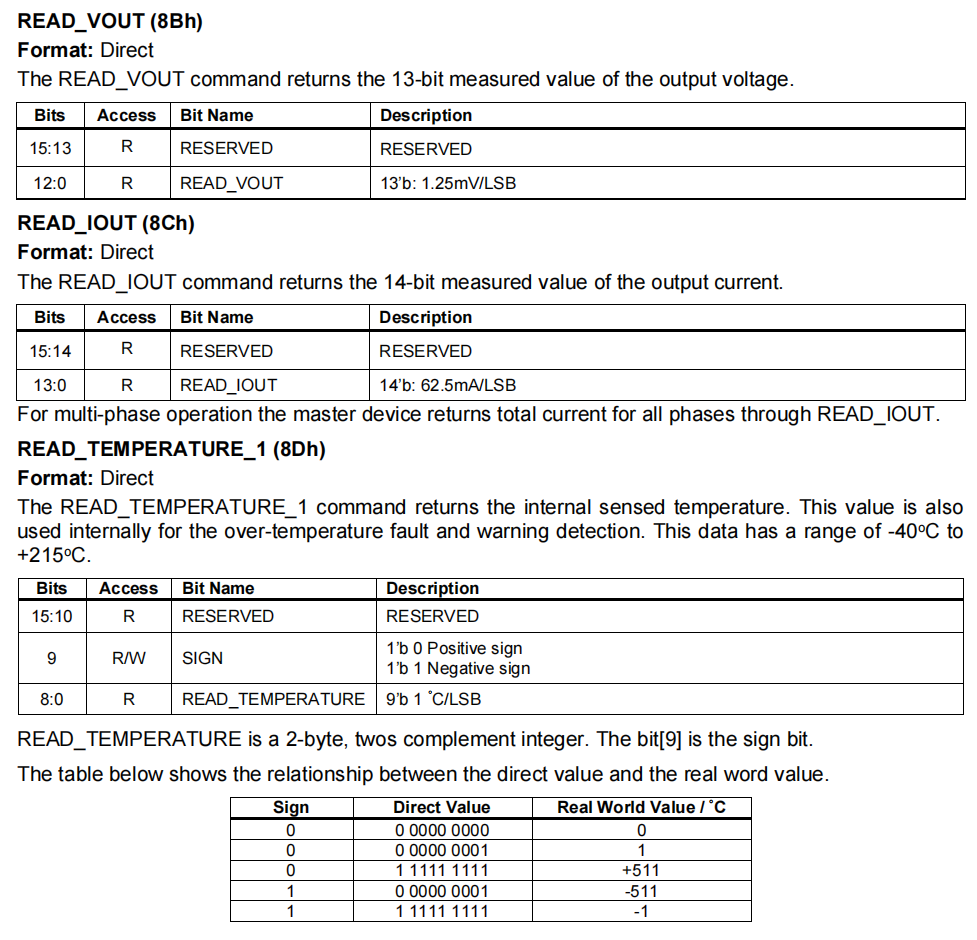

这里简单找了一下，可以读取Vout（输出电压）的值，可以读一下输出电流Iout，还有芯片的温度，下面可以读取读取这些数据，方便近一步的电源监测。٩(•̤̀ᵕ•̤́๑)ᵒᵏᵎᵎᵎᵎ

比如功率计算；

• 输出功率：P_out = VOUT × IOUT
• 输入功率：P_in = VIN × IIN

还有很多数据，暂时先这样吧。

另外，这个板子该怎么进行评测呢？大家有没有好的想法，可以给一点建议。
