本文来源：jacob-chen
http://blog.iotwrt.com/linux/2017/03/08/How-to-choose-display-backend/
对于Android开发者来说，基本不用关心图形方案这些细节，你只要调用java的class，最后的性能都是有原厂和谷歌验证过的。 但对Linux开发者来说，情况要复杂的多，没有一个完美方案。。
所以当你决定要在Linux要开发应用的时候，一定要明确你的需求,对比方案间的优劣。

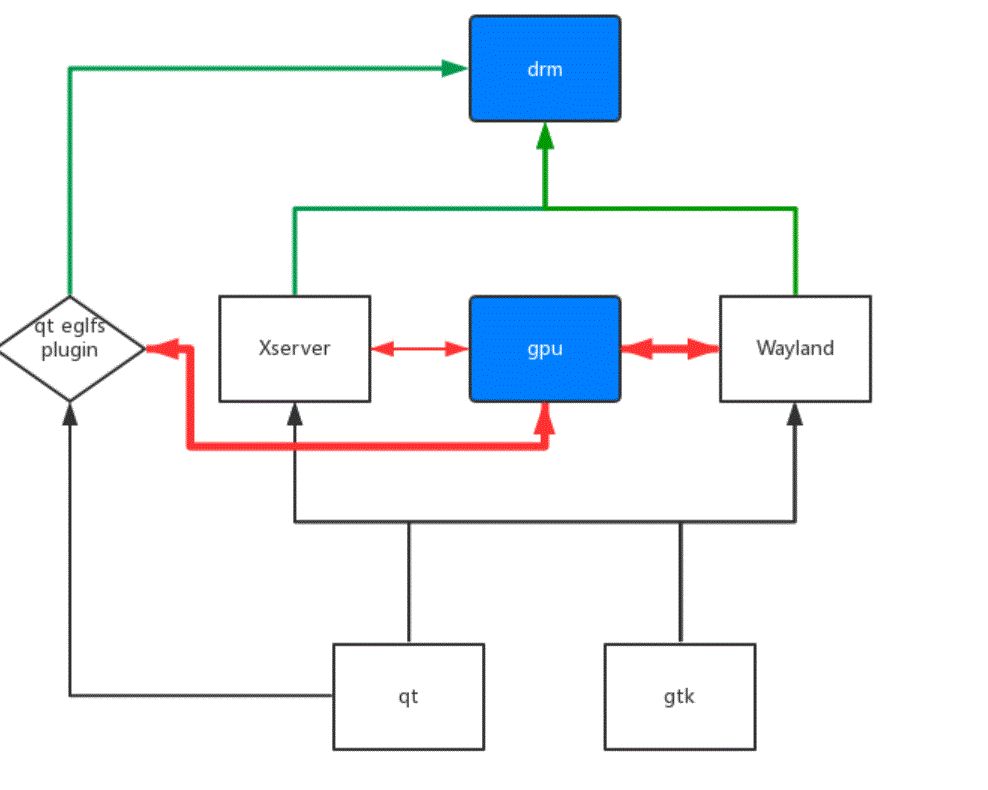

小框图：
X11的基础构架，建议先谷歌一下，太庞大，历史遗留比较多，到现在我也没弄清楚一些调用流程。
下面主要讲讲dri2。dri2是xserver用来连接gpu的结构，下面这个链接里蛮详细的， https://en.wikipedia.org/wiki/Direct_Rendering_Infrastructure。
大概理解，dri2自己管理一个window下面的buffers， xserver都不会过问，只有swap front buffer的时候，才会调一些函数来wait page flip来进行画面的同步。不过这个front buffer是false的，要注意，最后显示还要进行compoiste（以rk的xserver为例，这里会用到cpu blit， 而wayland和qt eglfs这步是gpu做的）。
dri2全屏和不全屏的性能差距会比较大，因为全屏的情况下，dri2出来的flase front buffer，也就是这个window的drawbuffer， 是直接被作为全局的font buffer，送到ddx显示的，省去了compoiste。
所以在x11下开发3d应用的时候，一定要全屏，保证没有多余的compoiste，比如qt的qmlwindow就是一个完整的gl窗口（注：debian上不是）。
另外一提，rk平台上的xserver，还支持了glamor，意味一些compoiste可以被gpu加速到，如果是做多窗口的应用或者desktop类型的产品，这个featrue还是非常有用的，能运行x11上的所有软件，又有gpu加速合成。
做了些实验，x11下egl的lag，在拉高cpu频率之后，显著的缓解，所以应该就是cpu参与了合成步骤，导致效率变低。
在debian看到一些比较慢的现象，要注意不是x11的问题，而是debian的程序编译选项一般没带上gles。
https://en.wikipedia.org/wiki/X.Org_Server
http://www.comptechdoc.org/os/linux/howlinuxworks/linux_hlxwindows.html
https://dri.freedesktop.org/wiki/DDX/
https://www.freedesktop.org/wiki/Software/Glamor/
QT EGLFS是qt自己实现的一个gui系统，不支持多窗口，但也因此少了window compoiste。
QT EGLFS和dri2的方式也差不多，区别就在于，qt eglfs的font buffer在自己用gpu compoiste后，是直接送给drm去显示，而X里是送Window manager去做compoiste，所以EGLFS在效率上是有优势的。
另外除了QT，常用的UI库里，SDL也是支持这种DRM+GL的方式的。
QT EGLFS的流程其实可以通过代码追踪一下。
根据代码，一个qmlvideo的显示过程会是这样的(非qml的话不一样，会优先用xvimagesink的subwindow)，surface路径会是QDeclarativeVideoOutput->QDeclarativeVideoRendererBackend,显示一帧frame的话，会先调用到QDeclarativeVideoRendererBackend::updatePaintNode，然后就是返回一个NV12 to RGB的shader，走正常qtquick程序的显示显示 ，最后QOpenGLCompositor会合成所有的window。
Qt EGLFS的流程还是很清晰的，就是先window自己render(qquickwindow是用的GPU)一个buffer， 然后QOpenGLCompositor把所有的window再render到一个buffer上，然后这个buffer送drm显示（如果就是一个primary window，就直接送drm了）。
http://doc.qt.io/qt-5/embedded-linux.html
wayland是Linux上下一代的display server，从结构上来讲，也最相近android上的HWC，全部的compoiste都是gpu来做的，不会有xserver那样cpu合成的场景。
wayland除了gpu合成以外，另一个优势，就是overlay接口的存在，能允许移动平台上的一些2d加速模块，display模块在这个接口上被调用（这些模块才是移动平台能跑大分辨率ui的关键）。
wayland主要的问题是兼容性，比如你用qtmultimedia的话，会发现video sink不能换，因为不兼容wayland的窗口api。
https://en.wikipedia.org/wiki/Wayland
3d应用的瓶颈最主要在计算单元上，拷贝，compoiste一类的开销，根据具体场景再考虑。
建议直接raw的drm api或者qt eglfs。
对视频播放来说，拷贝，compoiste的开销是决定性的。
Spec上的视频播放极限，比如rk3399,rk3288播放4k，rk3036播放1080p，基本上是不可能在通用框架，也就是走gpu实现的。 因为达到了芯片bandwidth的上限场景，如果让gpu去拷贝和转格式的话速度会很慢，必须要display的部分自己去处理显示视频数据。
但想让display部分去处理的话，软件上必须有对应的支持——-然而desktop based的gui framework大多缺失了这样一个东西。
之前在rk的系统上，我base X11做了一个“gstreamer sink” (https://github.com/rockchip-linux/gstreamer-rockchip/tree/master/gst/rksink/rkximage)。通过x的api获取窗口的位置，然后直接drm的api，绕过X系统，overlay画在窗口的位置。这样做确实可以发挥视频播放的极限，主要的问题就是没办法和gui系统融合，没办法叠加控件，如果使用的场景都是fullscreen，可以试试这做。
上文提了下wayland框架支持overlay，所以最理想的，还是wayland通过overlay的机制直接call的display单元显示，像android那样。
总结一下，所以如果视频性能不是那么高，又需要复杂UI，建议用gpu的框架。
qt eglfs，放视频，按rk3288的性能，可以达到1080p 60fps。
x11，gles在rk平台的软件上，测试下来，性能比较差;不过已经有rkximagesink的overlay显示方案。
wayland暂时没有研究，理论上原生支持overlay的wayland是最好的，但是我觉得应该也就类似rkximageisnk的那种效果，不能和正常的窗口兼容。
libmali是mali gpu的userspace library，我也看不到代码，完全是黑盒，只能说根据一些类似的代码和文档猜测他的实现方式。
libmali有很多编译选项，我猜的话，除了软件硬件版本，还有下面两种。
一个是fbdev和gbm，分别对应了fbdev和drm两种内核驱动的场景。fbdev对比gbm有几个差异。
1.vblank
用fbdev去跑on-screen的glmark，分数一般是要比gbm的高，原因就是这套流程没有去等待vblank。gbm的实现都会在最后swap front buffer的时候等待vblank，所以on-screen只能跑几十fps，fbdev的不会去等，因此fbdev的libmali on-screen的fps和off-screen的差不多。
2.zero-copy
所谓zero-copy就是不拷贝texture。一段在内存里的texture，要让gpu去使用，必须先用cpu把数据从这段内存拷到gpu能用的buf（dma-buf)里。如果这个texture数据本来就在一个dma-buf里的话，可以通过特定的api直接让gpu load，从而避免拷贝。dma-buf在gbm上的实现，搜索EGL_LINUX_DMA_BUF_EXT就可以。在fbdev上的实现，比较麻烦，“fbdev zero-copy” (https://community.arm.com/graphics/b/blog/posts/improving-arm-mali-drivers-on-fbdev)。
还有就是display server的选项，比如xserver，比如wayland。 这个就是支持在display server下运行，没什么好说的。
drm的api分legacy api和新一点的atomic api，如果你直接用drm api开发程序，一定要注意这两个api的区别。
legacy api：
drmModeSetCrtc， drmModeSetPlane， drmModePageFlip都是legacy的api，这些函数什么意思，怎么用，可以搜索下网络资料。 大致上，drmModeSetCrtc包括了drmModeSetPlane包括了drmModePageFlip。
在rk平台上，drmModeSetCrtc和drmModeSetPlane都是atomic的，意味着你调用这些api后会一直block到vblank，drmModePageFlip是noneblock的，你调用后就会返回。一般来说不在一个程序里顺序调用会block的api，性能不会有太大问题。
atomic api：
legacy的api都是atomic的，而且容易重复调用，这就导致有些场景会很没效率。
比如wayland drm的场景下，有3个plane，每个周期内要更新这几个plane，如果全用drmModeSetPlane的话，就意味着要等待3次vblank，那么一个60hz的屏幕，你的fps最高只会有20fps。
为了解决这种情况，我们就需要有一个api，能在一次调用里，解决掉所有的事情，比如更新所有的plane，然后只用等一次vblank。
drmModeAtomicCommit，具体用法请谷歌。
