假设模拟地 layout 是完美的，地线上有共模噪声波动，是否对 ADC 采样精度有影响？

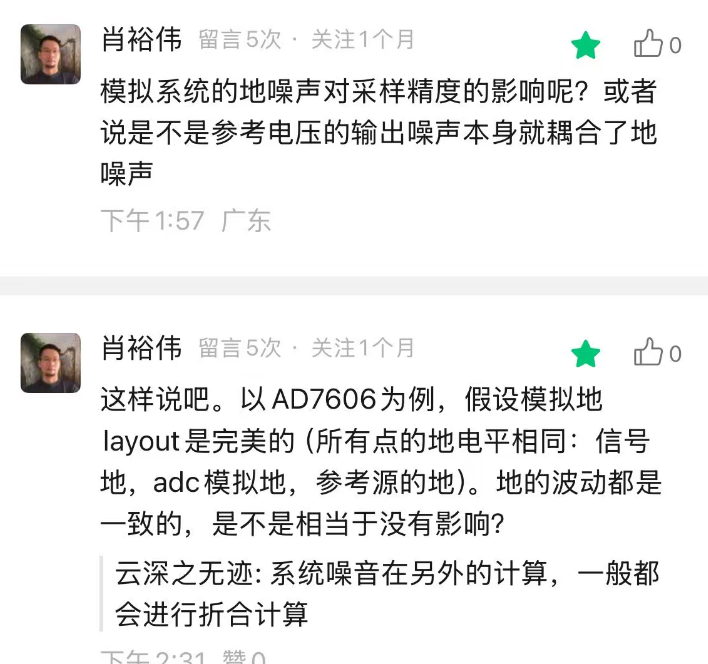

今天有位工程师在评论区问了一个问题，我觉得非常有意思，可以分析一下：

这个问题可以这样问：假设模拟地 layout 是完美的（所有模拟电路地等电位），那么地线上有共模噪声波动，这是否对 ADC 采样精度有影响？

理想共模地波动不会影响差分测量

为了避免长篇大论，可以先简单的解读一下：只要所有关键部分（信号源、参考电压、ADC）都“站在同一块地板上”，这块“地板”整体上下晃（即地噪声），它们之间的相对位置不变——ADC 只看输入信号和参考电压之间的相对电压，所以不会出错。

就像你拿尺子在电梯里测身高，电梯整体升降不重要，只要你和尺子站在一起，量出来的身高不会变。

现实中，“电梯”不是理想的：

尺子连在电梯外面（参考源的地和 ADC 的地不一样），那你量身高的时候参考点会错；

你和尺子不在同一个平台（信号的地和 ADC 的地不同），那你看到的身高会变短或变长；

地板下还有其他人在跑跳（数字电路、功率器件），你这块地也会被拉扯、扰动，这就是所谓的地回流干扰。

如果你真的能做到 所有模拟相关部分都严格共地，即使这块地有噪声，它们一起漂，不会影响采样精度；但现实中很难做到这一点，绝大多数误差都来自“地不完全一致”；

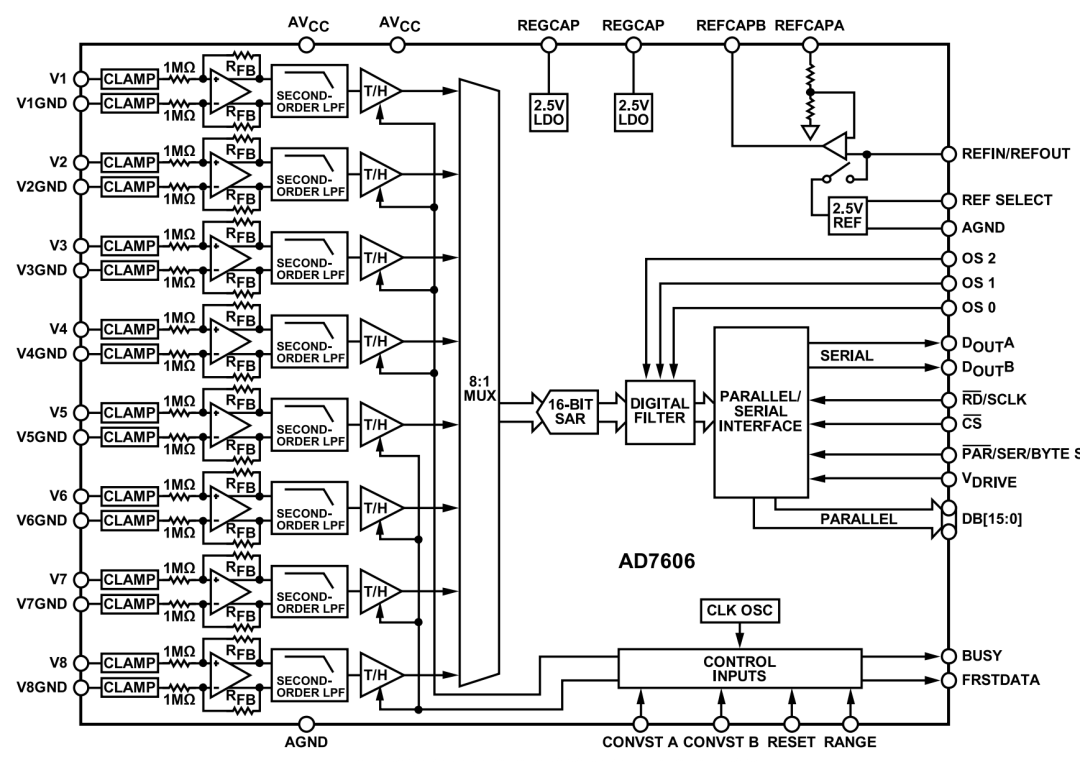

上面说的AD7606 是一个带内部或外部可选参考的多通道同步采样 ADC，其模拟输入是差分结构，且参考输入与模拟地之间形成“基准电位差”。

老牌-ADI同步（非）AD7606

假设存在如下情况：

此时 Vin 与 Vref 的差值是恒定的，系统仍然能正常采样，共模地电位漂移不影响 ADC 精度。原因是：所有节点都在相同地电位偏移下运行，构成一个等势漂移参考系，没有电位差变化 → 无测量误差。

现实问题：共模地波动不是理想漂移！

虽然上述理想化假设成立，但实际设计中，共模地噪声很难完全一致地影响所有节点。

参考源与 ADC 的地不同步

参考源（如 ADR4525）通过 PCB 上长路径接地，而 ADC AGND 近地；那么参考源看到的是 “地1”，ADC 看到的是 “地2”；

一旦地电流造成微小差值，就会使 Vref 看起来在变化（即 Vref to AGND 变化）→ 量化基准波动 → 精度下降。

即便你参考电压本身极稳，但ADC 看到的是参考与自身地之间的电位差，一旦地线不稳，SNR 和 INL/DNL 都会退化。

模拟输入与 ADC 的地不同步

输入通道的信号来自远端传感器，AGND 回路径远；那么 Vin 到 AGND 的差值中会混入地电流压降/噪声；ADC 实际测得的输入差分电压已包含地回路误差。

电源地与模拟地干扰

很多地噪声来自：

数字开关（MCU/FPGA）的电流突变；电源负载切换造成的地回流波动；共模 EMI 耦合回地层。

哪怕模拟电路区在 layout 中隔离良好，但若数字地和模拟地最终在电源层或接头汇合，仍可能形成“跨域耦合”，影响模拟测量。

这些是通俗的说说，可以使用数学工具比划一下：

ADC 输出模型（简化）

一个理想 ADC 输出数字码 D_out 满足：

其中：

：模拟输入信号；

：参考电压；

：ADC 芯片所“看到的”模拟地电位；

：ADC 分辨率。

加入地噪声扰动项（共模波动）

设地电位有一个随时间变化的噪声项 ，对所有模拟相关电路而言：

代入：

所有与地有关的节点都受同一噪声项影响，最终在 ADC 中相互抵消 → 无误差引入。

非等势情况：参考源地电位不等于 ADC 地

考虑非理想情况：

，两者之间存在差值

则：

代入 ADC 模型中：

展开一阶泰勒级数（假设 ）：

可以看到：

参考源地电位相对 ADC 地有偏差，会引入一个 **相对误差项 **，即使信号本身不变，也会造成量化输出的误差。

模拟输入地与 ADC 地不一致的影响

若信号是通过远程传感器送来，其信号参考地为 ，即与 ADC 地电位存在瞬时差异 ，那么：

代入：

结果中包含了 *“非期望误差项” *，这可能来自：地回路电流；共模噪声耦合；长线传感器地不稳定。

所有地等电位漂移（共模干扰），没有无影响 ，因为差值相抵消；

参考电源地 ≠ ADC 地 ，有影响 ，因为引入  相对误差；

输入信号参考地 ≠ ADC 地   有影响  ，引入  绝对误差；

带地电流的回流路径也有影响，可以通过地压降影响 ADC 输入或 Vref。

在理想模拟地等势漂移的前提下，共模地噪声对 AD7606 这类 ADC 的测量精度几乎没有影响。

但在现实设计中，地电流、参考漂移、回路差异会打破这种等势条件，因此：地噪声确实可能通过 Vref 和 Vin 路径耦合进 ADC 采样链路；这会直接导致参考不稳定或输入基准偏移，影响采样精度。
