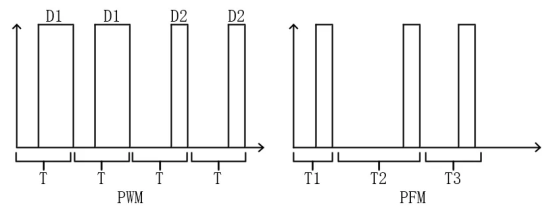

PWM，即脉冲宽度调制，是一种非常常见的开关电源工作模式。它的核心特点是开关频率固定，而占空比（即开关导通时间与整个周期的比例）可以根据负载需求进行调整。

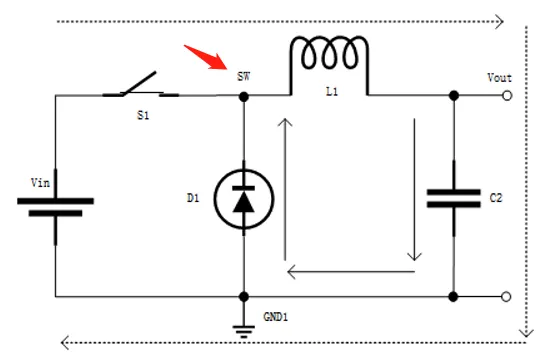

在PWM模式下，电源的开关管以固定的频率进行开关操作，电感不断进行充电和放电。这种模式的优点是控制简单，输出电压稳定，适合中高负载电流的场景。然而，当负载电流较小时，PWM模式的开关损耗会变得比较明显，导致效率降低。
PFM，即脉冲频率调制，是一种专为低功耗场景设计的工作模式。与PWM不同，PFM的开关频率是变化的，开关周期也会根据负载电流的大小进行调整

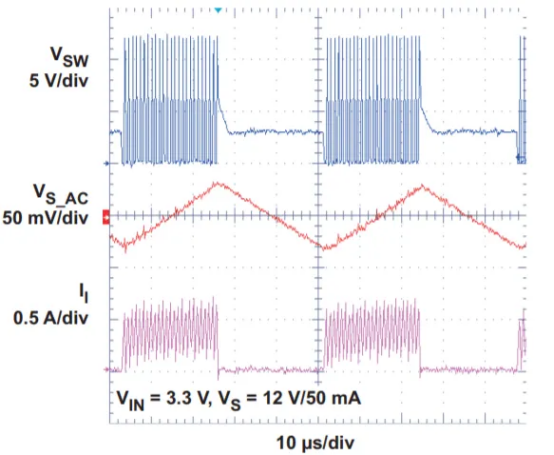

图2：PFM模式波形
PWM和PFM模式在实际应用中有着明显的差异。以下是一些关键点：
由于PWM模式下开关管连续工作，电感不断充放电，因此输出电压纹波相对较小。而PFM模式下，开关管间歇性工作，电感充放电不连续，导致输出电压纹波较大。
在PWM模式下，开关节点的电压波形是连续的开关信号。而在PFM模式下，开关节点的电压波形是间歇性的，当负载电流较小时，开关管可能长时间不导通。
PWM模式下，电感的充放电波形是连续的，而PFM模式下，电感的充放电是间歇性的。这种间歇性的充放电方式可以有效降低开关损耗。
通过观察电源的波形，我们可以轻松判断电源是工作在PWM模式还是PFM模式。
输出电压纹波：PFM模式的纹波明显大于PWM模式。
开关节点波形：PWM模式下开关节点连续开关，PFM模式下开关节点间歇性开关。
电感充放电波形：PWM模式下电感连续充放电，PFM模式下电感间歇性充放电。

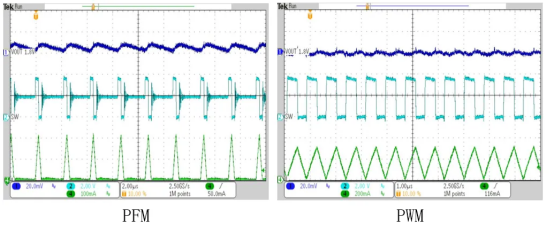

图4：PWM与PFM波形测试结果
PWM和PFM模式各有优缺点。PWM模式适合中高负载电流场景，控制简单，输出稳定；而PFM模式则更适合低负载电流场景，能够有效降低开关损耗，提高电源效率。在实际应用中，根据负载电流的大小和设备的需求，合理选择工作模式，可以显著提升电源的性能和效率。
