在缺乏合适集成模块的场景下，如何用标准分立器件设计一个可靠的隔离式升压电源。
目标应用：远距离数据传输系统，3.3V 控制器端供电，5V 总线驱动端通信（如 RS-485 等），需保证信号完整性。
现实问题：
集成式隔离 DC/DC 转换器难找（特别是 3.3V ➝ 5V 且有隔离要求的）
有的交期长、价格贵（稳定输出模块甚至达到 $10）
标准模块隔离电压通常限制在 1~2kV
解决思路：用分立器件（逻辑门 + MOSFET + 变压器 + LDO）搭建一个成本低、隔离高、易定制的 DC/DC 转换器结构
整个系统其实是这样工作的：
就像用数字门电路做一个“震荡器”，发出规则的高低电平。形成一个稳定的方波信号（比如每秒 33 万次“高→低”），频率在 330kHz 左右。
这两个 MOS 管就像是“开关”，交替地推动变压器的初级绕组。推挽结构意味着一边导通、另一边断开，像跷跷板一样来回推动。
因为有变压器，电压被感应到另一边（副边）。副边的信号被整流成直流电，然后接一个滤波电容“平滑”。
如果你想要一个非常稳定的 5V 输出，就再接一个线性稳压器（LDO），把轻微波动变成稳稳当当的 5V。
当然了，问题也有很多，不过也不失为自己一个好学习的东西。

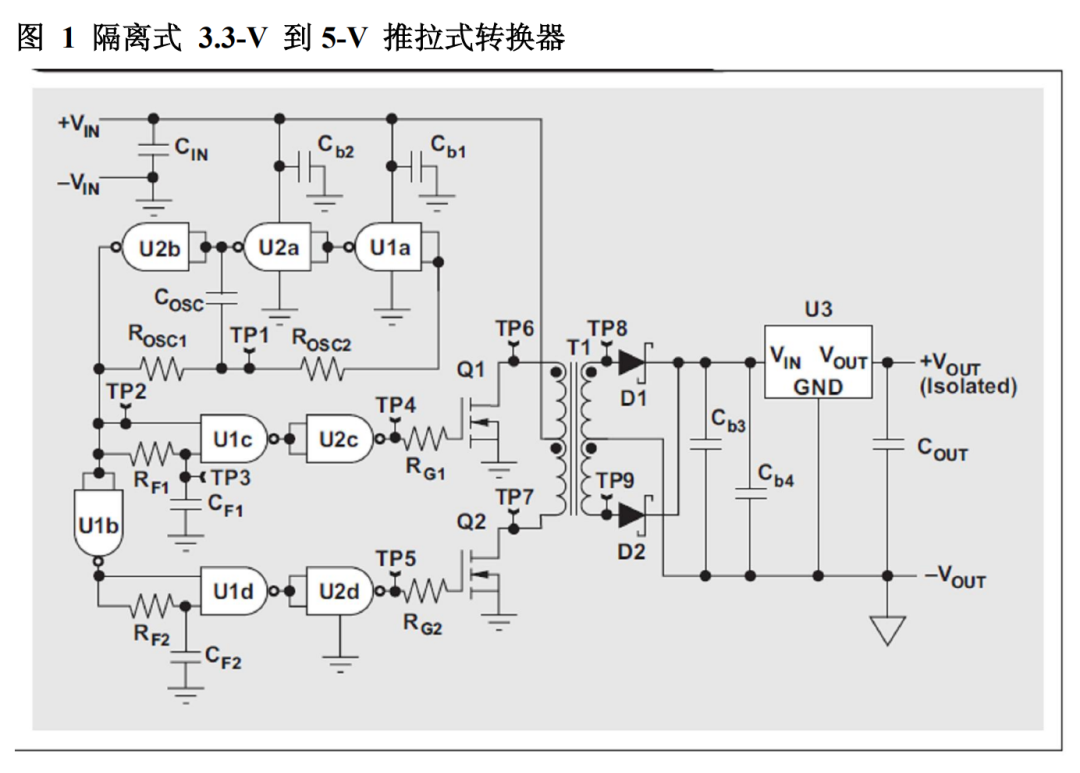

该方案基于推挽式变压器驱动结构，工作原理如下：
[ 反相门振荡器 ] ──▶ [先断后通逻辑] ──▶ [2路MOSFET推挽驱动]
│
[变压器]──▶ 整流/滤波──▶ LDO 稳压
推挽结构：通过两个 MOSFET 交替导通，推动变压器的两个绕组交替工作
核心要求：输入为 50% 占空比的方波信号
输出波形通过整流获得直流，并进一步 LDO 稳压到 5V
使用 3 个反相门构成环形振荡器（U1a, U2a, U2b）
设置振荡频率：330kHz（通过 100pF 电容 + 两个 10kΩ 电阻），在 3.0~3.6V 范围内仍保持接近 50% 占空比，频率稳定性 ±1.5%。
使用施密特触发 NAND 门构造交叉延时（U1c、U1d） ，防止 MOSFET 同时导通造成短路或磁饱和，逻辑门还用作极性转换，确保驱动信号对称。在之前的设计里面也可以看到
变压器参数：
匝比 2:1（副边/初级）
初级电感 0.9mH

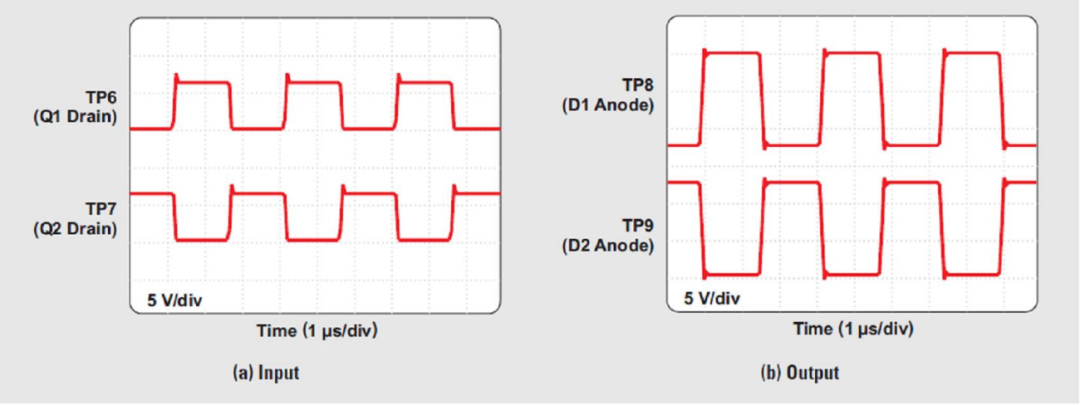

额定隔离电压 3kV（适用于高安全场合），方波驱动激励变压器磁芯交替导通。
用 2 个肖特基二极管（D1, D2）构成全波整流器；降压电容 (Cb3) 滤波获得 DC 输出，输出可直接使用（不稳）或后接 LDO（稳定输出）。

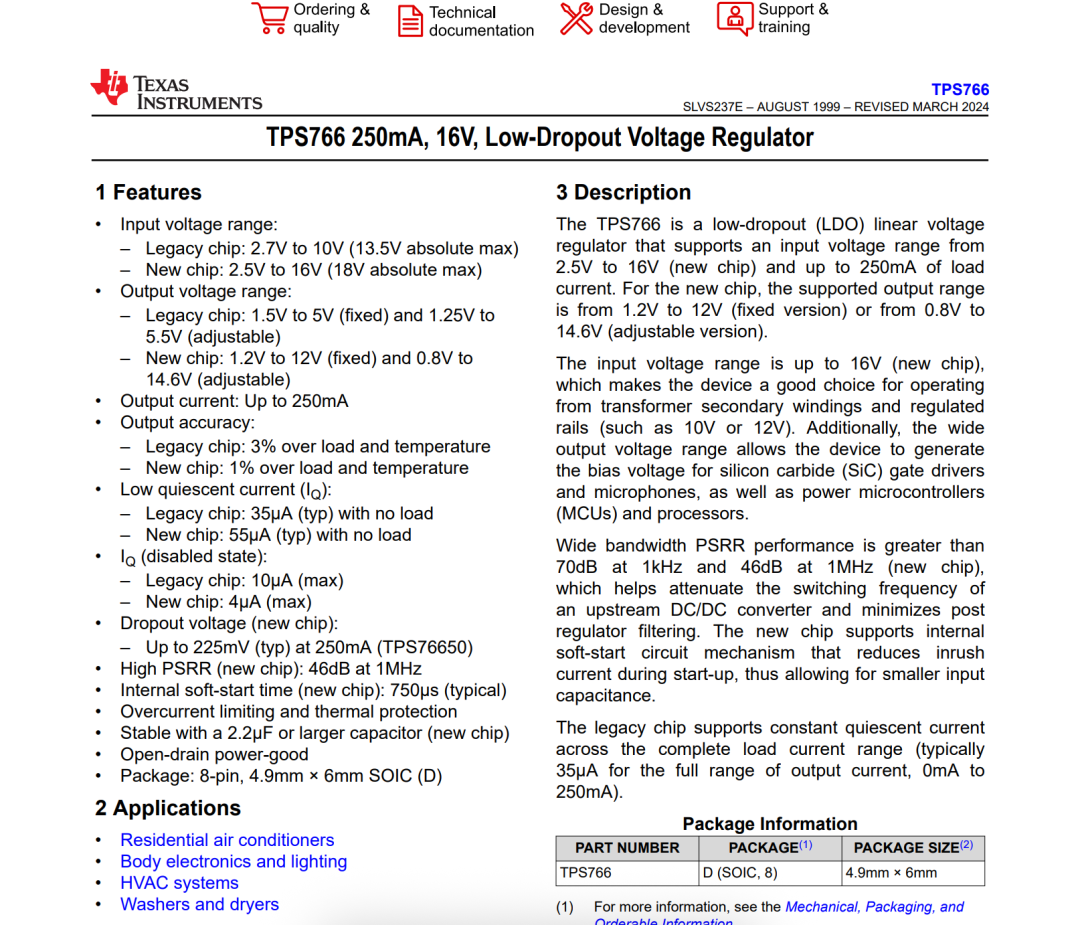

稳压器示例：TI TPS76650（0.5 美元，LDO）

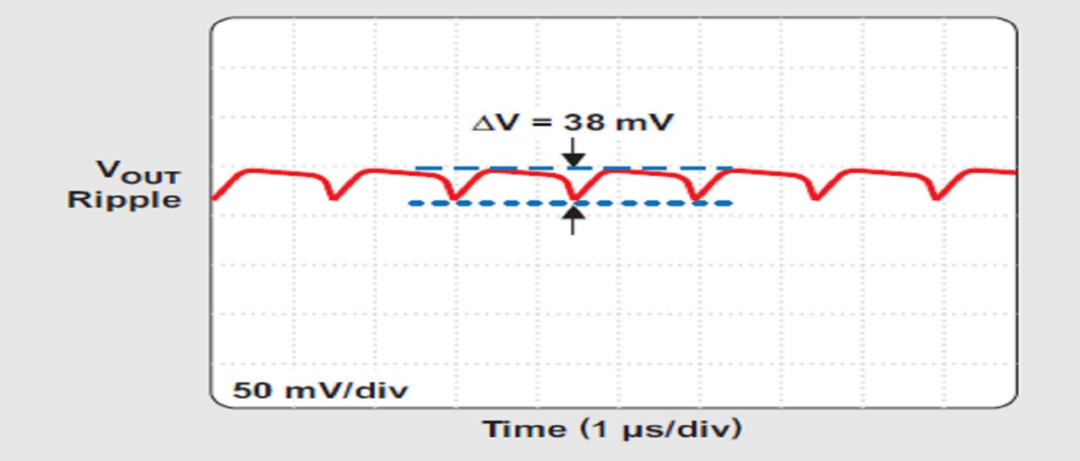

LDO 优点：输出纹波低，具备短路保护 / 热关断。
LDO 缺点：效率低（尤其输入/输出电压差大时）

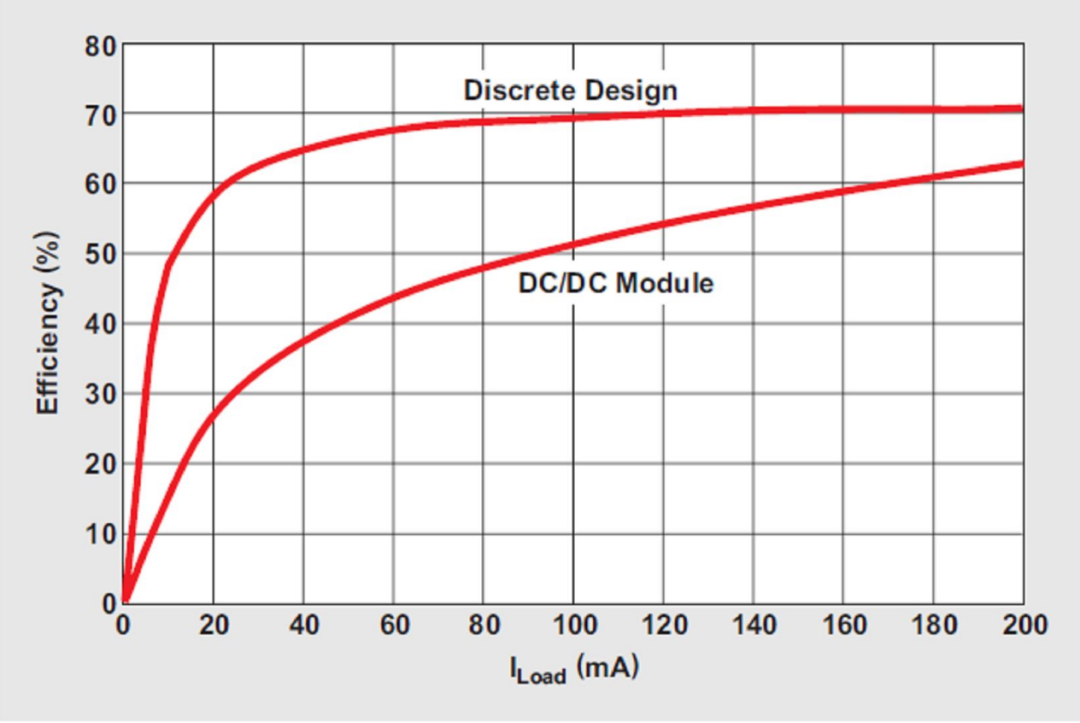

图6 展示该方案与稳定集成模块的效率对比，验证成本-性能权衡关系。
旁路电容器要求较大（0.1μF 以上），因：
采用了高速 CMOS（AHC/LVC）门电路，动态负载较高，特别是反相驱动 MOSFET 时。
总体器件数量少，控制在 10~15 颗左右，制造简单，体积略大但成本低
