在多层PCB设计中，如何优化电源层和地层的布置以减少EMI ？

在多层PCB设计中，优化电源层和地层的布置对于减少电磁干扰（EMI）至关重要。以下是图文结合的内容，详细介绍如何通过合理的布局和设计策略来实现这一目标。

1. 分层策略与紧密耦合

在多层PCB设计中，推荐采用交替布置电源层和地层的方式1。例如，在四层板中，可以将第一层设置为信号层，第二层为地层，第三层为电源层，第四层再次为信号层。这种分层策略有助于形成紧密耦合的电源-地回路，从而降低回路电感并减少高频噪声的传播。

紧密耦合的电源层和地层应尽可能靠近布置，以减小回路面积，从而降低辐射发射。

2. 避免分割电源层和地层

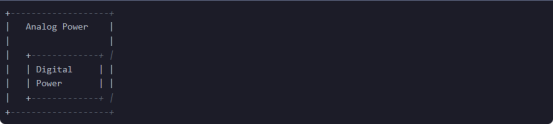

在设计过程中，尽量避免对电源层或地层进行不必要的分割。如果必须分割电源区域（如数字电源和模拟电源），应确保分割区域之间通过磁珠或电容隔离，并且使用单独的地平面来减少共模干扰！

图示：

3. 合理布线信号线

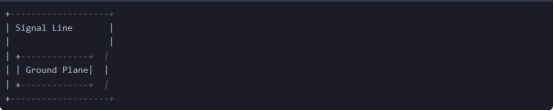

信号线应尽量避免跨越电源层或地层的分割区域。当信号线必须跨越分割区域时，应在信号线下方提供一个连续的地参考平面，以减少反射和串扰。此外，高速信号线应远离电源层边缘，以防止边缘效应引起的辐射干扰

图示：

4. 使用去耦电容

在电源层和地层之间放置足够的去耦电容是减少EMI的有效方法。去耦电容应尽可能靠近负载放置，以缩短电流回路路径。推荐使用低ESR和低ESL的陶瓷电容，以提高高频去耦效果。

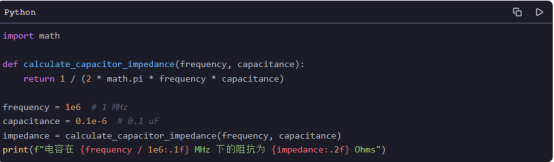

代码示例：计算去耦电容的阻抗。

5. 控制过孔设计

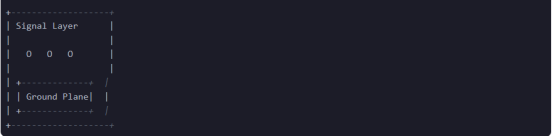

过孔的设计对EMI性能有直接影响。在电源层和地层之间切换信号时，应使用多个过孔以减少过孔的寄生电感。此外，过孔应尽量靠近信号源，以缩短回流路径

6. 屏蔽敏感电路

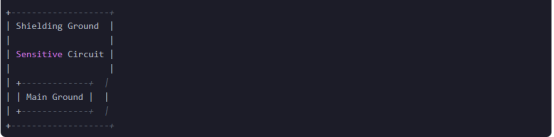

对于易受EMI影响的敏感电路，可以在其周围添加屏蔽地平面。屏蔽地平面可以通过连接到主地平面形成法拉第笼，从而有效阻挡外部电磁干扰的侵入

图示：

7.材料选择

选择合适的PCB材料也是减少EMI的重要因素。具有较低介电常数和损耗角正切值的材料可以减少信号传输过程中的能量损失和反射，从而降低EMI。

总结

 通过合理的分层策略、紧密耦合的电源与地平面、避免分割电源层和地层、合理布线信号线、使用去耦电容、控制过孔设计、屏蔽敏感电路以及选择合适的材料，可以有效减少多层PCB设计中的EMI问题。
