摄像头行业对洁净度要求极高，其洁净车间的建设需严格遵循相关标准并满足特定设计要求，以确保摄像头产品的质量和性能。以下是合洁科技电子净化工程公司给出的详细的建设标准及设计要求：
一、洁净车间建设标准
1、洁净度等级标准
ISO 14644-1 标准(国际通用)：
根据摄像头生产工艺需求，通常需达到 ISO Class 5-7 级(相当于旧标准万级至千级)。
ISO Class 5(每立方米 0.5μm 颗粒≤3520 个)：适用于芯片封装、镜头镀膜等精密工序。
ISO Class 6-7(每立方米 0.5μm 颗粒≤35200-352000 个)：适用于零部件组装、检测等工序。
GB 50073-2013《洁净厂房设计规范》(中国标准)：
对应洁净度等级为 5 级至 7 级，需结合工艺确定具体级别(如百级、千级、万级)。
2、环境控制标准
温湿度控制：
温度：20±2℃(精密工序需控制在 ±1℃)。
湿度：45%-65% RH(防静电需求时可降低至 30%-50% RH)。
微振动控制：
振动频率≤10Hz 时，振幅≤5μm;10-20Hz 时，振幅≤2μm(需结合精密设备要求调整)。
噪声控制：
车间内噪声≤65dB(A)，办公区≤55dB(A)。
3、安全与消防标准
GB 50736-2012《民用建筑供暖通风与空气调节设计规范》：
确保通风系统符合防火防爆要求，设置应急排风装置。
GB 50016-2021《建筑设计防火规范》：
划分防火分区，配备自动灭火系统、消防疏散通道及应急照明设施。
二、洁净车间设计要求
1、平面布局设计
功能分区明确：
洁净生产区：包含镜头组装、芯片焊接、镀膜等核心工序。

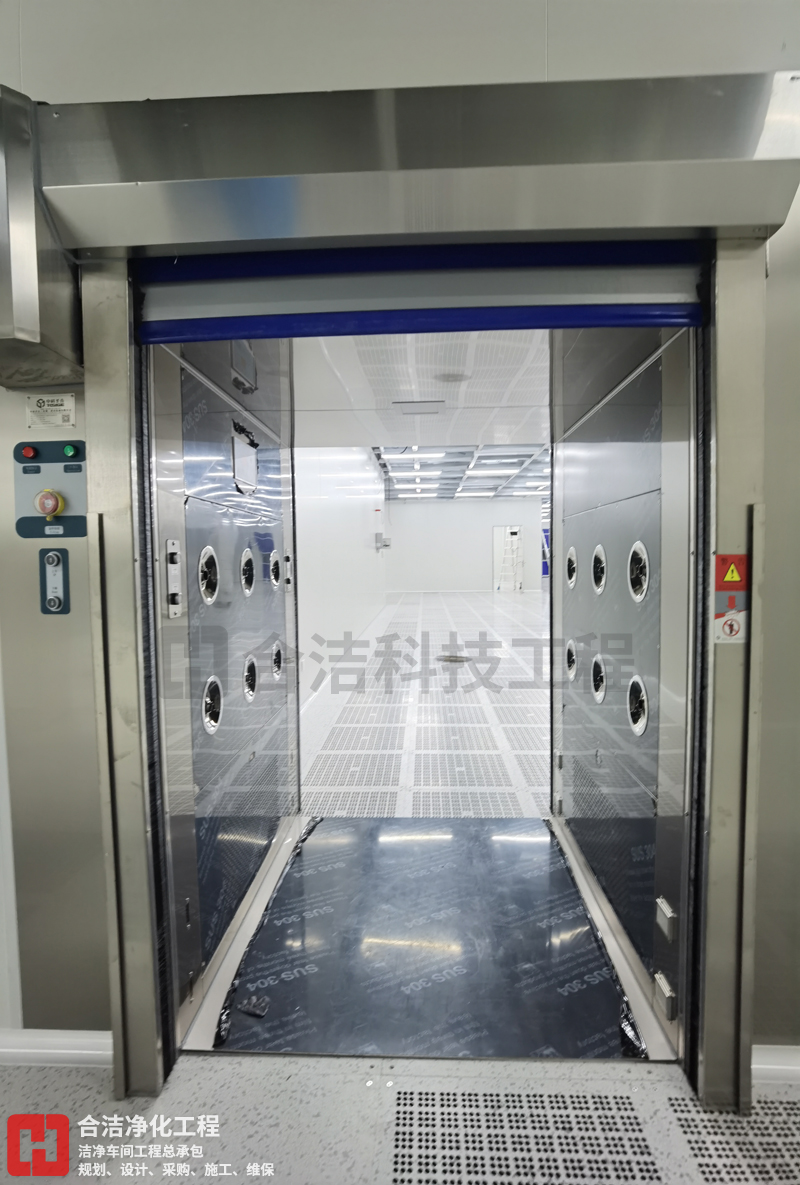

辅助区：包括物料存储间、工具清洗间、更衣室、风淋室等。
设备区：放置空调机组、空气过滤设备、纯水系统等。
人流物流分离：
人员通道：设置多级更衣室(普通更衣→洁净更衣→风淋室)，避免交叉污染。
物料通道：采用传递窗或缓冲间，物料需经清洁、消毒后进入洁净区。
工艺路线短捷：减少物料搬运距离，避免迂回交叉，降低污染风险。
2、建筑与装修设计
墙面与地面：
墙面：采用光滑、耐腐蚀的材料(如不锈钢板、环氧树脂板)，阴阳角做圆弧处理(半径≥50mm)，便于清洁。
地面：使用防静电环氧自流平或 PVC 地板，平整度误差≤2mm/3m，具备耐磨、防滑、易清洁特性。
吊顶：采用金属夹芯板(如岩棉彩钢板)，无缝拼接，满足承重要求(≥50kg/m²)，便于检修设备。
门窗：选用气密性良好的密封门窗，窗框与墙面平齐，玻璃采用双层中空钢化玻璃。
3、空气净化系统设计
送风与回风方式：
单向流(层流)：适用于高洁净度区域(如百级区)，采用垂直或水平层流，风速 0.3-0.5m/s。
非单向流(乱流)：适用于千级至万级区域，采用顶送侧回或顶送底回，换气次数≥15 次 /h(等级越高，换气次数越多)。
空气过滤系统：
三级过滤：初效过滤器(G4)→中效过滤器(F8)→高效过滤器(H13-H14)。
高效过滤器安装：需做泄漏检测(PAO 法)，确保过滤效率≥99.97%(对 0.3μm 颗粒)。
压差控制：
洁净区与非洁净区压差≥10Pa，相邻洁净区压差≥5Pa，防止污染物倒灌。
4、公用工程设计
纯水系统：
水质需达到 电阻率≥18MΩ・cm(用于清洗镜头、芯片等)，采用反渗透(RO)+ 离子交换(EDI)工艺，配备循环管路防止微生物滋生。
工艺气体：
压缩空气：经除尘、除油、干燥处理，露点≤-40℃，含尘粒径≤0.1μm。
特种气体(如 N₂、O₂)：需专用管道输送，采用不锈钢电解抛光管道(BA 级)，防止气体污染。
电气系统：
照明：采用防尘、防眩光的 LED 洁净灯具，照度≥300lx(检验区域≥500lx)。
防静电：地面、设备需接地，接地电阻≤1Ω，设置静电监测装置。
5、智能监控与管理系统
环境监控：实时监测温湿度、压差、悬浮粒子浓度、微生物含量等参数，异常时自动报警。
能源管理：优化空调系统运行，采用变频技术降低能耗，设置能耗监测系统。
视频监控：在关键工序设置摄像头，便于远程监控和质量追溯。
三、关键注意事项
1、防静电设计：
人员需穿戴防静电工作服、鞋套，佩戴腕带(接地电阻 1-10MΩ)。
设备金属部件需可靠接地，工作台面铺设防静电胶垫。
2、微生物控制：
定期对车间进行消毒(如臭氧、过氧化氢熏蒸)，设置微生物采样点(沉降菌≤10CFU / 皿・30min)。
操作人员需严格遵守洁净室卫生规范，禁止化妆、佩戴首饰。
3、节能设计：
采用热回收系统(如转轮式热交换器)，降低空调能耗。
合理划分洁净区等级，避免高洁净区域面积过大。
四、行业特殊要求
镜头镀膜工艺：需在百级洁净环境中进行，避免灰尘颗粒影响镀膜均匀性和透光率。
芯片封装工艺：对微振动敏感，需采用独立基础或减振垫，隔绝外部振动源。
模组组装工艺：需控制静电放电(ESD)损伤，设置离子风机中和静电。
五、验收与维护
验收测试：
包括风量风速测试、压差测试、悬浮粒子测试、微生物测试、噪声与照度测试等，需符合 GB 50591-2010《洁净室施工及质量验收规范》。
日常维护：
定期更换初、中效过滤器(初效 3-6 个月，中效 6-12 个月)，高效过滤器寿命通常为 2-3 年(视使用频率而定)。
每周清洁地面、墙面，每月进行微生物监测，每年对空调系统进行全面检修。
通过严格遵循上述标准和设计要求，可确保摄像头行业洁净车间满足高精度生产需求，提升产品良率和可靠性。实际建设中需结合具体工艺、厂房规模及当地法规进行优化设计。
