鼎阳SDS802示波器内部的电源芯片们-MPS+TI

原创 云深之无迹 2025-06-13 23:45
揭秘：新一代半导体器件如何提升测试电源的性能 【技术公开课】四大精密仪器方案，破解电子研发“速度与成本”难题
去年买了一个鼎阳科技的示波器：
用着是非常的不错，但是我最近搬家的时候，因为东西摞的太高，啊啊啊啊，它掉下来了。
外壳裂开了，一个SMA口铁皮折回去了，我简单维修了一下，然后发现了不少MPS的电源芯片，拍了几张。

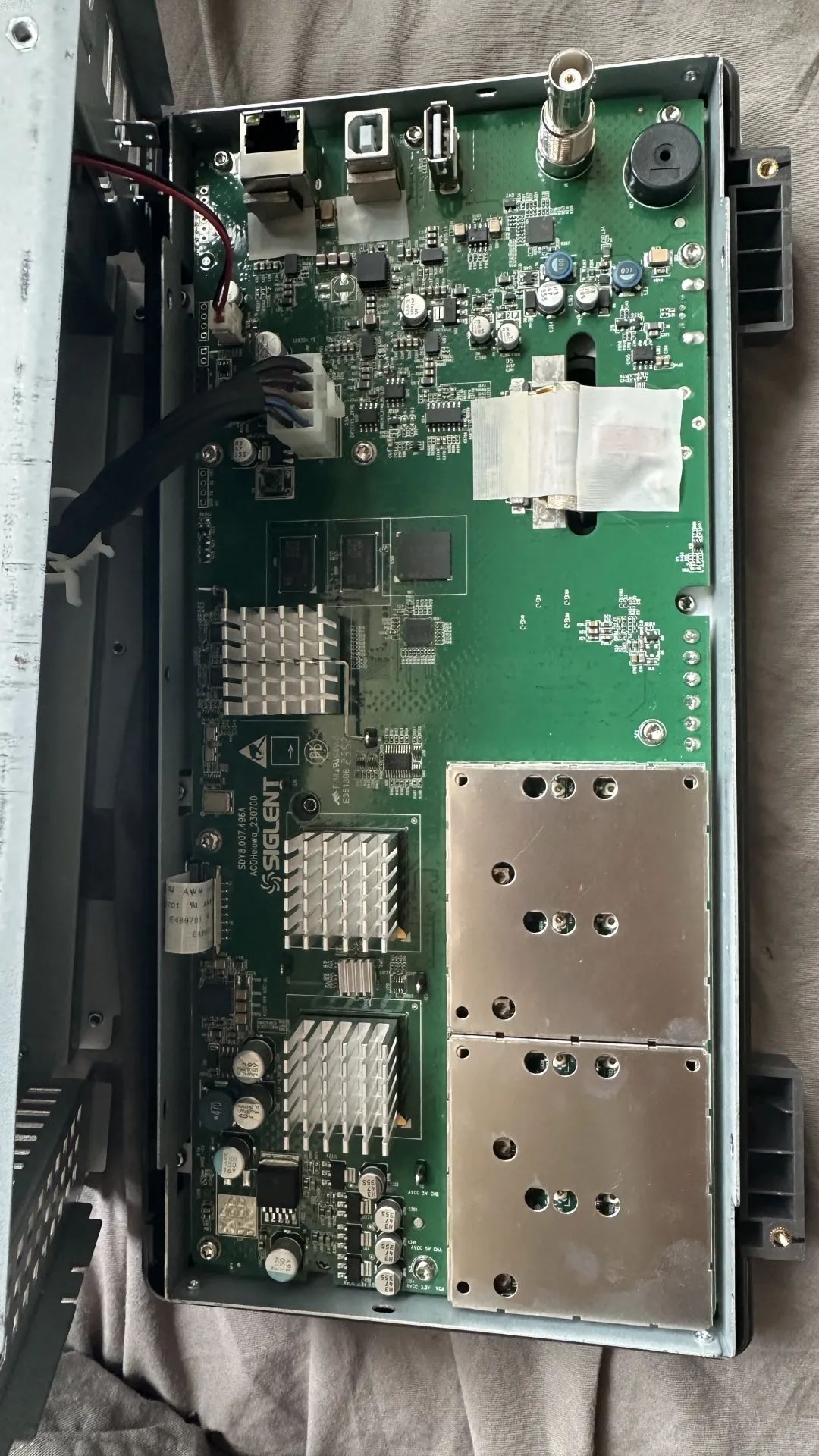

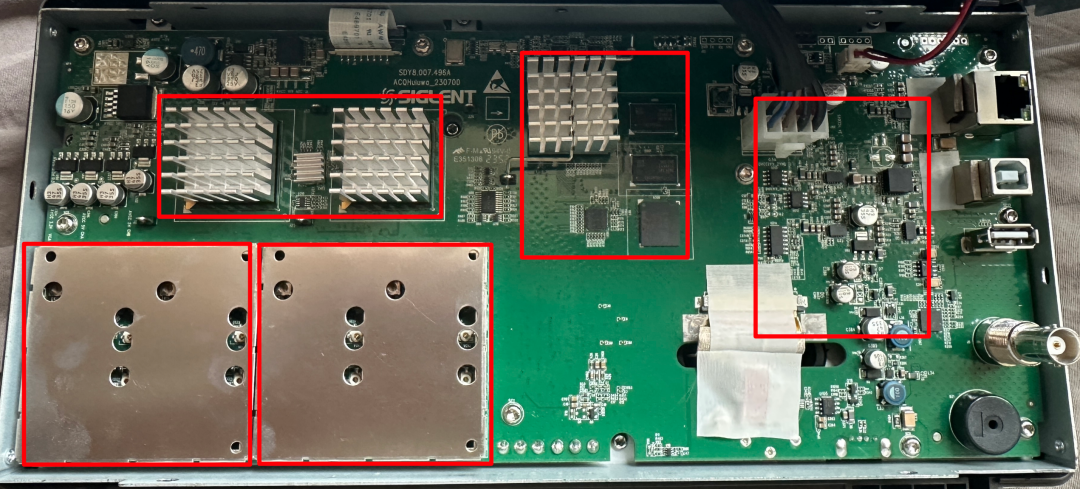

示波器都有一个庞大的AC-DC，以及外部使用很多的铁罩起来。
下面是两个信号调理的部分，上面是两颗ADC，应该是TI的，中间是一个FPGA，周围还有内存，右边就是一些电源啥的。

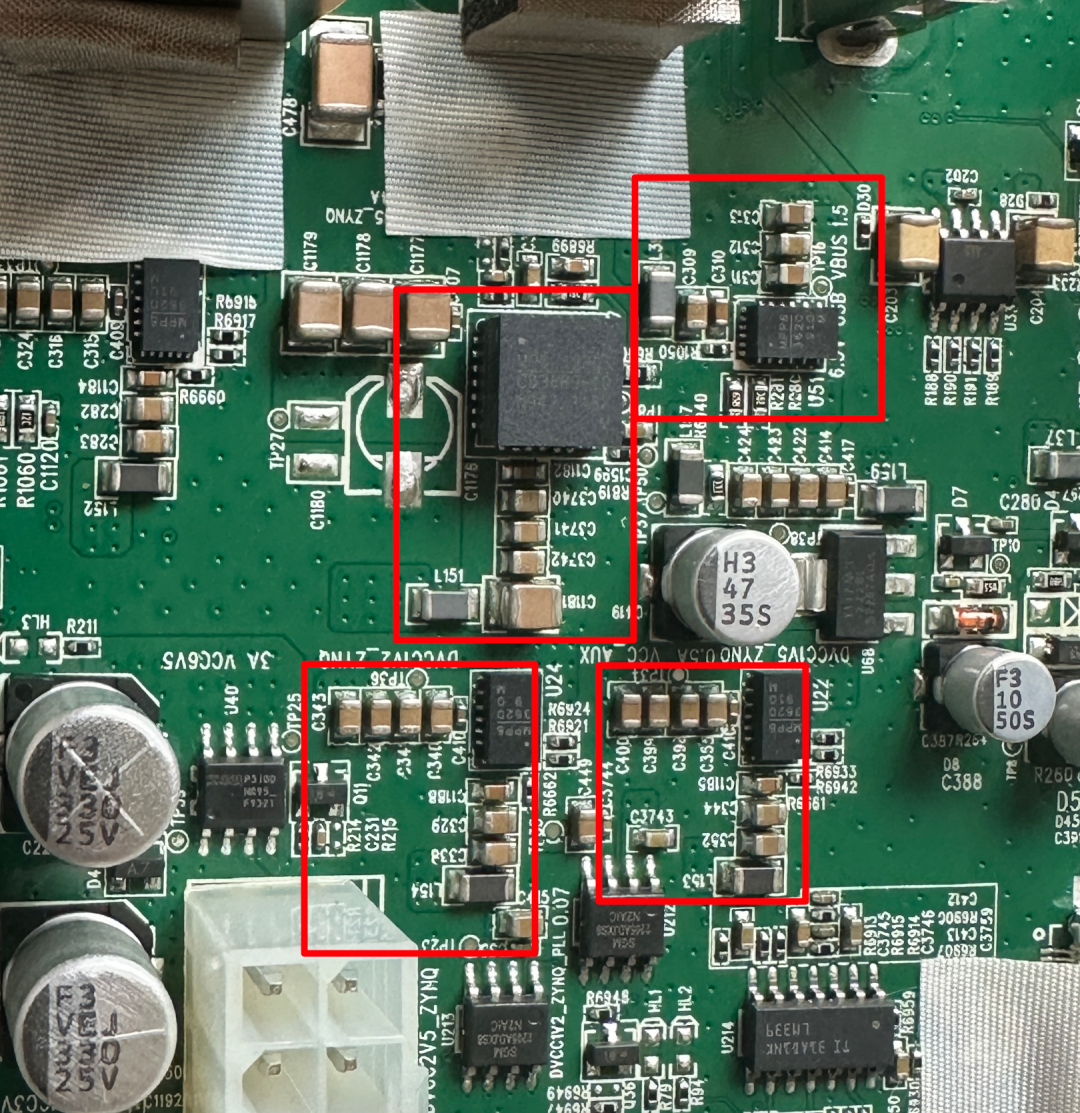

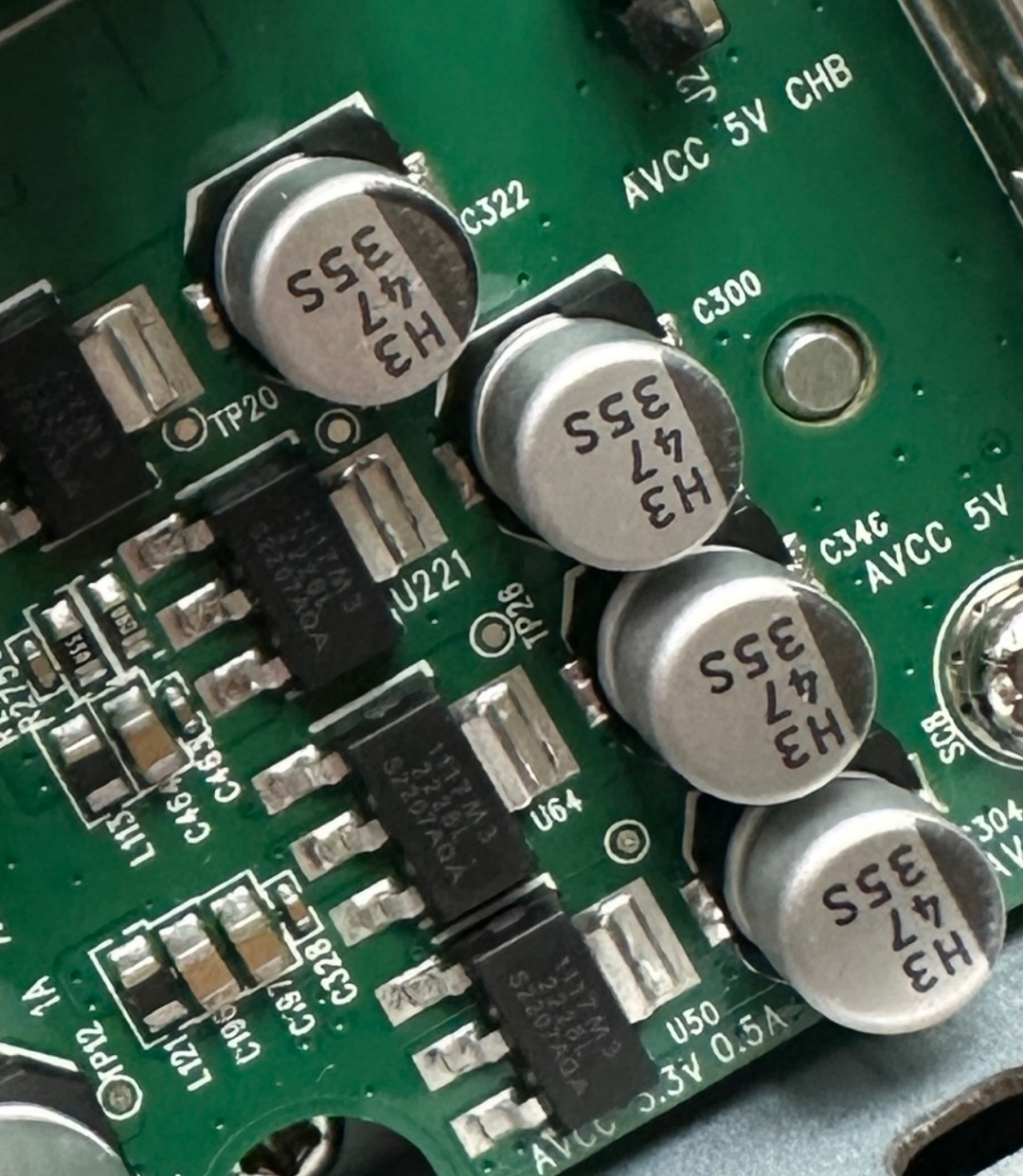

四颗MPS，这电容也是嘎嘎加

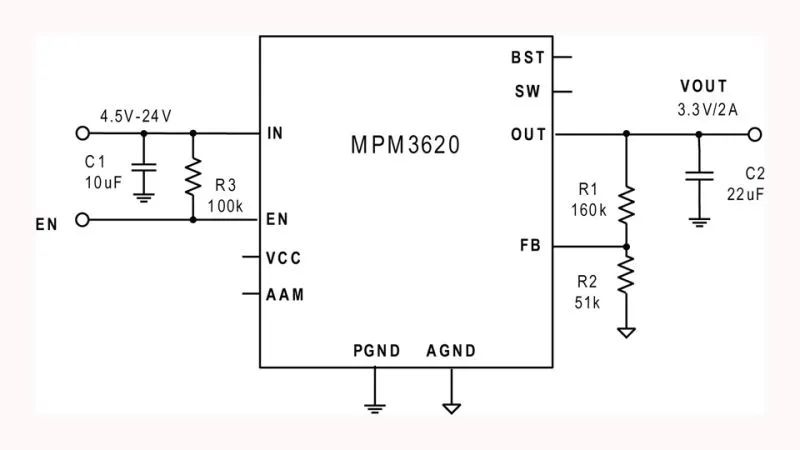

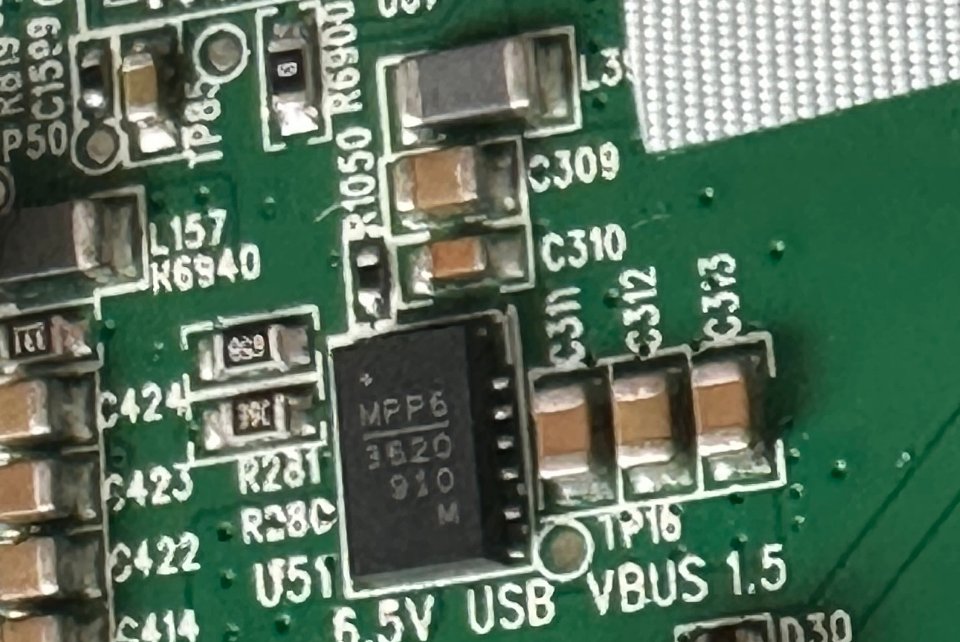

3620
降压

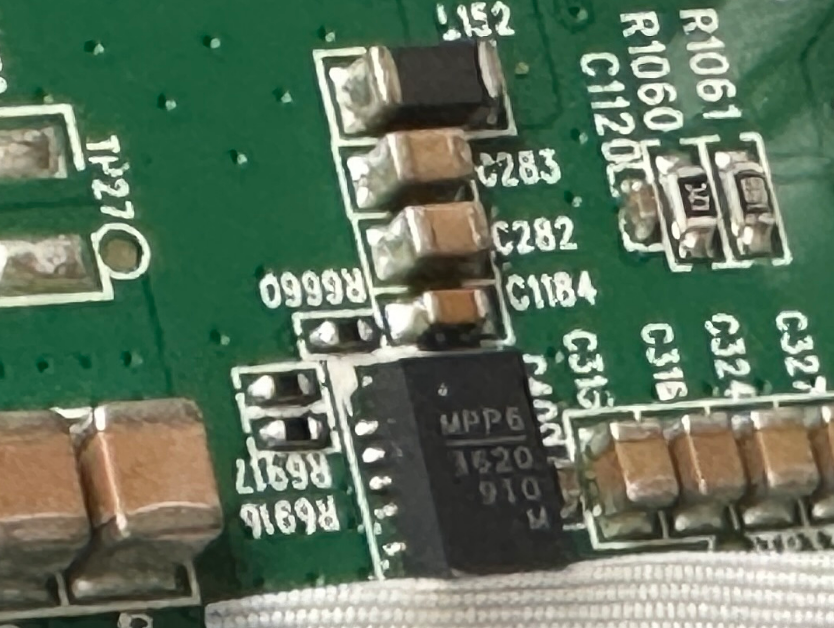

另外一颗

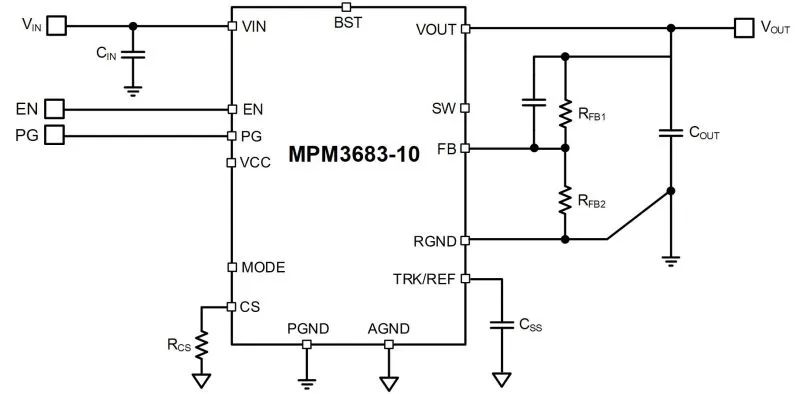

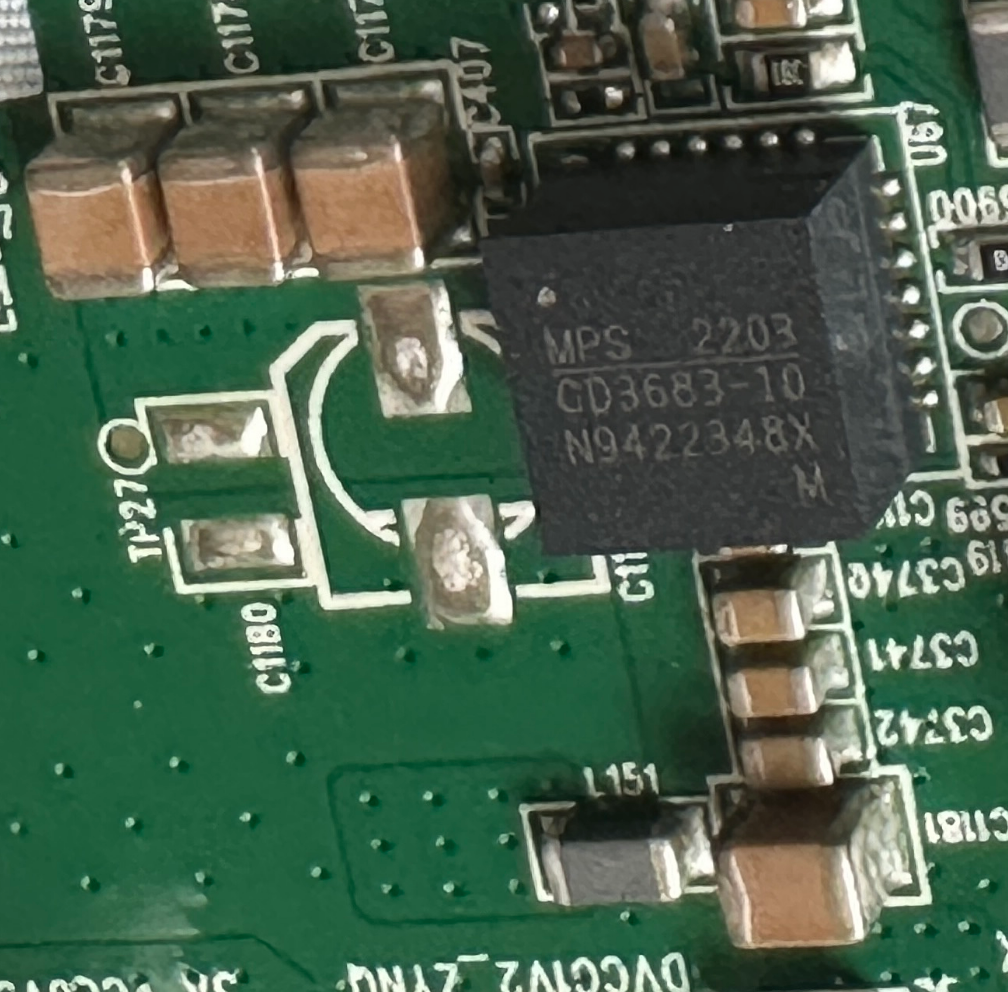

大块头
10A，估计是给FPGA的（但是又有点远）

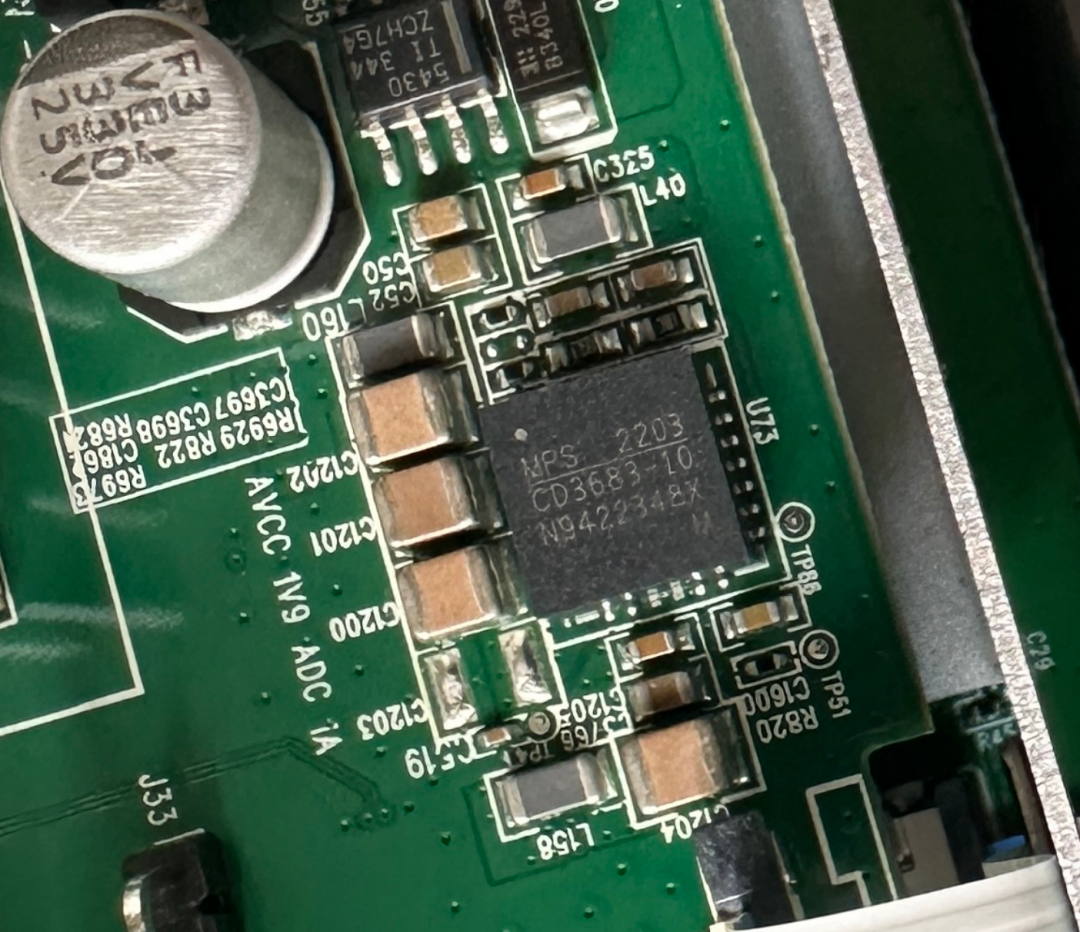

感觉是给ADC供电的，也有一个3683

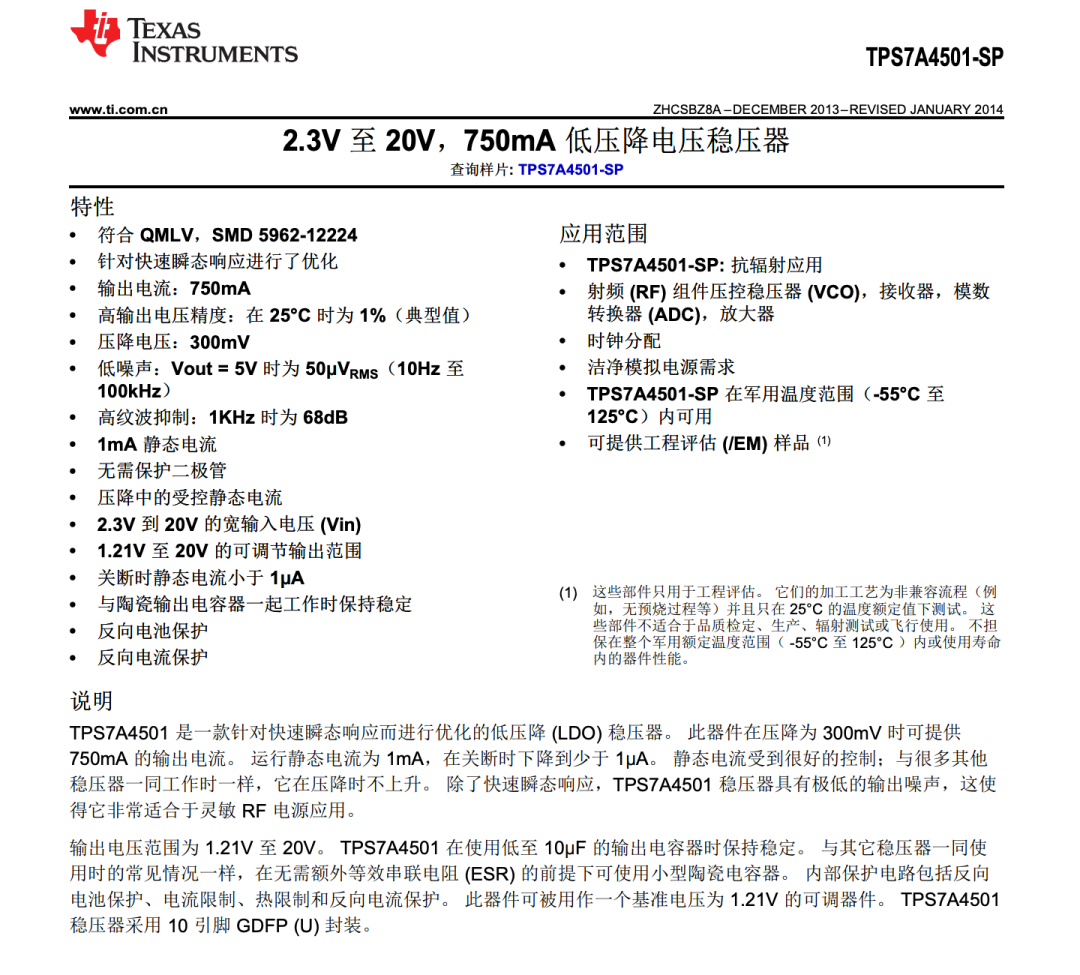

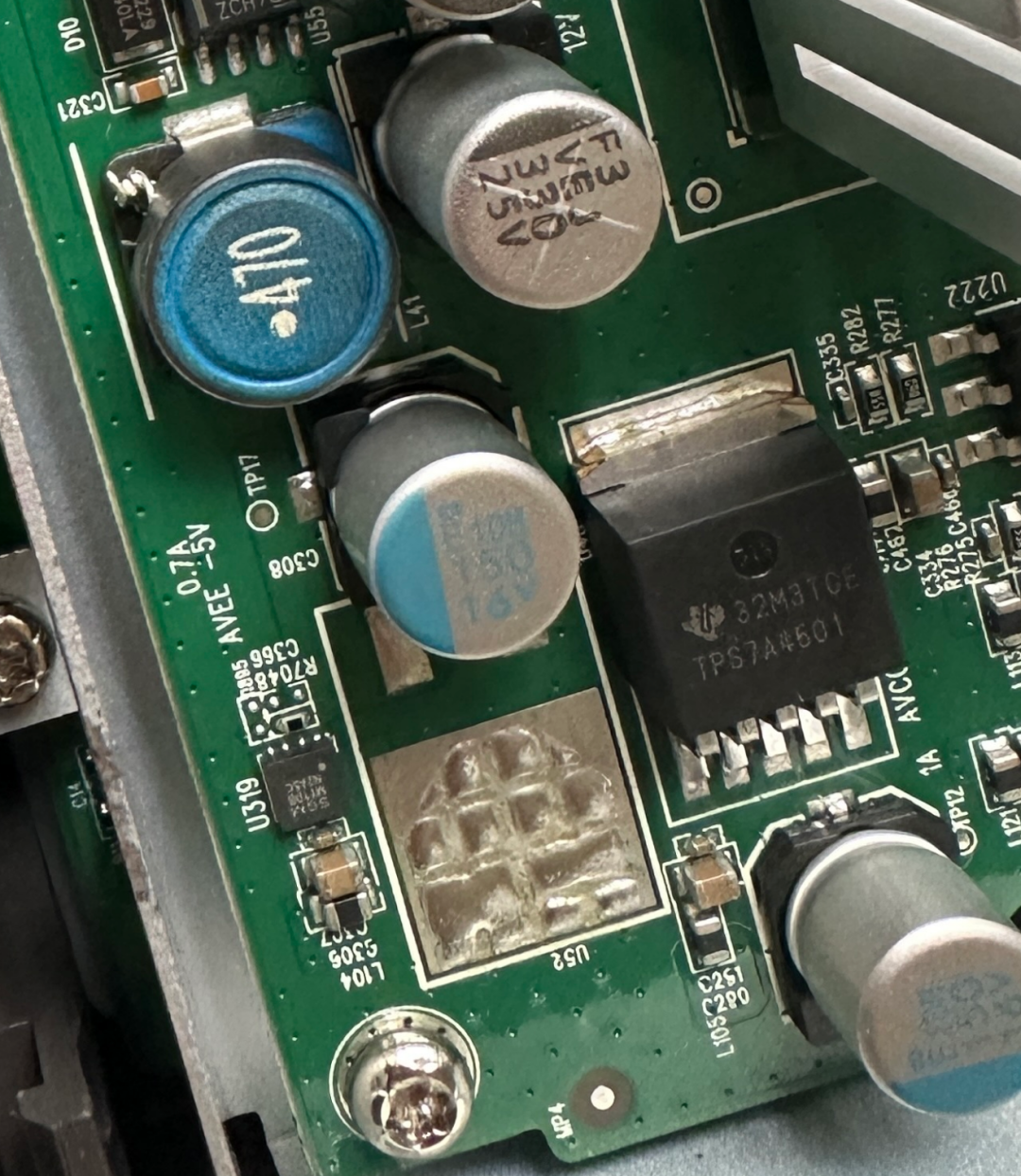

TI的，LDO
这么大一颗，抗辐射？
LT3042性能再好也不如哥们的ASM1117，几个兄弟排排坐。
别的就没啥了，机器用钳子就修好了。
🤣，文末是突袭了艾诺半导体，国产小LT
https://www.ti.com.cn/product/cn/TPS7A4501-SP
