Bootloader作为嵌入式系统的重要组成部分，承担着系统启动、固件更新和安全验证等关键职能。
本文将详细介绍5款适用于不同场景的MCU Bootloader方案，看你用过哪款？
一个完整的MCU Bootloader通常需要具备以下核心能力：
适用场景：IoT设备、需要安全OTA更新的场景
核心特性：
硬件支持：
实现示例（STM32移植）：
// 在stm32h7xx_hal_msp.c中重写Flash操作函数
HAL_StatusTypeDef HAL_FLASH_Program(uint32_t TypeProgram, uint32_t Address, uint64_t Data)
{
__HAL_FLASH_CLEAR_FLAG(FLASH_FLAG_ALL_ERRORS);
return FLASH_Program(TypeProgram, Address, Data);
}
优势：
官方资源：
适用场景：汽车ECU、工业控制设备
核心特性：
硬件支持：
配置示例（CAN总线更新）：
/* openblt_conf.h配置片段 */
#define BOOT_COM_CAN_BAUDRATE 500
#define BOOT_COM_CAN_RX_MSG_ID 0x667
#define BOOT_COM_CAN_TX_MSG_ID 0x7E1
#define BOOT_COM_CAN_EXTENDED_ID FALSE
优势：
官方资源：
适用场景：STM32全系列开发
核心特性：
硬件要求：
DFU模式实现：
// 在系统内存中预置的Bootloader命令
JumpToBootloader() {
__disable_irq();
*((uint32_t*)0x2000FFFC) = 0xDEADBEEF; // 魔术字
NVIC_SystemReset();
}
优势：
官方资源：
适用场景：基于Arm Mbed OS的快速开发
核心特性：
硬件支持：

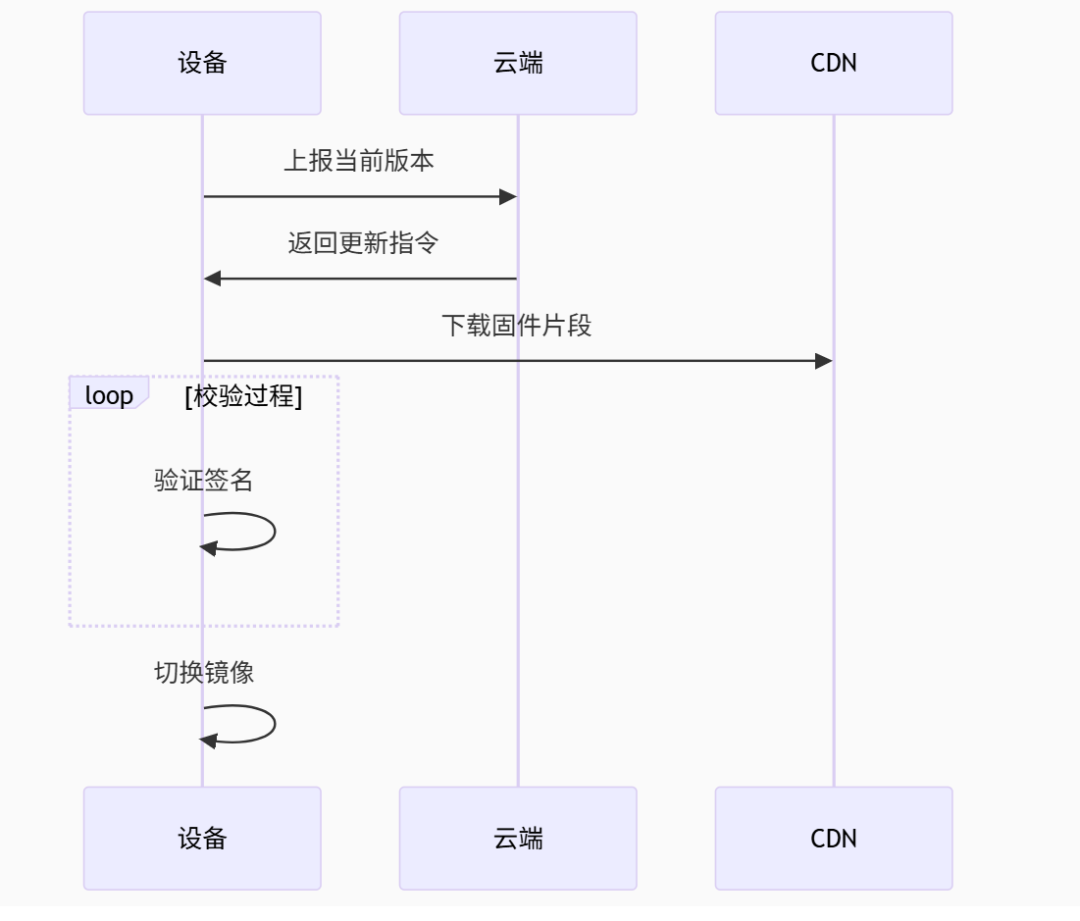

更新流程：
优势：
官方资源：
独特优势：
支持芯片：
官方资源：
基于TEE的双阶段验证：
bool VerifyFirmware() {
// 阶段1：验证签名
if(!Crypto_VerifySHA256WithRSA(fw_hash, sig))
returnfalse;
// 阶段2：验证完整性
uint32_t calc_crc = CRC32_Calculate(fw_start, fw_size);
return (calc_crc == *(uint32_t*)(fw_start + fw_size - 4));
}
原子提交机制：
typedef struct {
uint32_t magic;
uint32_t version;
uint32_t crc;
uint32_t reserved;
} BootMetaInfo;
CAN总线高效传输：
| 0-3 | 4-7 | 8-11 | 12-15 |
| SEQ | ADDR | LEN | DATA |
方案：采用压缩+差分更新
AES-128-CTR模式示例：
void DecryptFirmware(uint8_t *data, uint32_t len, uint8_t *key) {
mbedtls_aes_context ctx;
mbedtls_aes_setkey_enc(&ctx, key, 128);
uint8_t ctr[16] = {0};
mbedtls_aes_crypt_ctr(&ctx, len, &nc_off, ctr, stream_block, data, data);
}
Cortex-M7+M4双核协调：
Bootloader设计指南： ARM《Bootloader开发最佳实践》
https://developer.arm.com/documentation/101754/latest/
安全规范参考： NIST《嵌入式系统安全指南》SP 800-193]
https://csrc.nist.gov/publications/detail/sp/800-193/final
开源项目参考： ChibiOS的Bootloader实现
https://github.com/ChibiOS/ChibiOS/tree/master/os/hal/boot
无论选择哪种方案，建议在实际项目中：
希望本文能帮助您找到最适合项目需求的Bootloader解决方案。
