在LDO稳压器选型时，这几个关键参数经常被忽视！

大多数电子设备电源提供的电压都高于电子设备的典型工作电压。例如，计算机的电源通过适配器插入110 V_AC/220 V_AC壁式插座，其消耗的电流小于1A。在各种功率半导体执行一系列降压转换后，计算机的处理器最终可能在低于1 V_DC的电压下工作，但其峰值电流可能较高。在此类例子中，包含许多电压范围从低于1 V到12 V的不同内部电压轨。

低压差稳压器通常称为LDO稳压器，广泛用于各种电子应用，用于调节和控制从较高输入电压电源中输出的较低电压。虽然LDO稳压器通常出现在电源管理教科书的起始章节，并且一般都认为这是一种非常简单的器件，但在电路设计中选择LDO稳压器时，除了电压和电流额定值之外，还有一些技术特性也至关重要，而电路设计人员可能对此不甚了解。本文重点讨论LDO稳压器的低噪声要求，阐述了其他低噪声电源解决方案，并介绍了一些需要低噪声电源的关键应用。

LDO稳压器很少直接从输入电源转化后连接到其他电路——大多数情况下，这种使用方式的功率损耗会非常大。相反，设计人员通常使用AC-DC或DC-DC开关稳压器。当电源（电池或AC）为开关稳压器供电时，电源本身可能有噪声，并且可能会引入电缆中或PCB上的辐射以及其他效应产生的外部噪声。更糟糕的是，这种开关稳压器从来不存在理想的开关器件，所有开关事件都会产生尖峰和振铃，最终会成为内部噪声。开关稳压器可能远离负载放置，沿着其路径可能会引入额外的外部噪声。

由于LDO稳压器可提供较好的稳压性能并抑制输出纹波，或者电路中可能存在多个负载，需要不同的电压，所以电路中通常都会添加LDO稳压器，用于降低稳压器输出电压并向负载供电。LDO稳压器将接收所有馈送至其输入端的噪声，并且本身也可能产生噪声，如果不进行处理，所有这些噪声都可能传递到负载（图1）。由于我们无法预测噪声的频谱和幅度，所以噪声很难仿真，因此它可能会干扰非常敏感的负载电路（这就是为什么更换电源后，音响发烧友可以分辨出音质的差异）。其他典型的敏感负载电路可能包括：射频放大器、时钟和时序IC、SERDES、精密模拟和图像传感器，以及医疗设备、测试仪器、电信、汽车和数据中心中可能存在的此类电路。

图1.电源中存在噪声

电路设计人员采用多种不同方法来降低电源中的噪声。在稳压器前后添加铁氧体磁珠或低通滤波器有助于滤除高频噪声；然而，这些元件可能尺寸较大且很昂贵。如果设计人员在完成最初的原型设计后，发现需要添加此类滤波器，就会很棘手。

一种有名的低噪声设计方法是使用ADI公司的Silent Switcher®开关稳压器。该产品系列所采用的降噪技术，对尺寸和效率都没有影响，也没有过多的元件。该系列专有设计现已发展到第三代。第一代Silent Switcher 1产品使用一对极性相反的开关环路来抵消磁场。第二代集成了精密电源电容，消除了PCB布局敏感性。第三代融合了Silent Switcher 1产品的功能特性，提供低频超低噪声和超快瞬态响应性能。Silent Switcher稳压器可支持高达65 V的输入电压和高达30 A的负载电流，并提供降压、升压或降压-升压拓扑功能。

另一种常用方法是使用低噪声LDO稳压器。典型框图如图2所示。低噪声LDO稳压器设计为精密电流基准，后接高性能电压缓冲器。此类器件具有以下三个主要特性：PSRR、总积分输出噪声和噪声谱密度。

PSRR表示输入电压引起的输出电压波动（图3）。它在特定频率下以对数形式表示，并随不同负载和输入/输出电压而变化。本质上，我们不希望输入噪声出现在输出端，因此使用具有较高PSRR的LDO稳压器至关重要。由于高频PSRR可以通过在LDO稳压器前后添加小型低通滤波器来改善，因此在选择IC时应着重考虑较低频率下的PSRR。选择器件时，请记住每20 dB的差异会造成抑制纹波性能好100倍或差100倍。

图2.典型低噪声LDO稳压器框图

图3.低噪声LDO稳压器的典型PSRR

下一个重要的因素是噪声密度与频率的关系，如图4所示。有些与通信相关的应用对工作频谱有相关规定；因此，必须控制噪声才能通过认证测试。还有一些传感器应用，其中会检测和处理某一低频下的环境信号。因此，设计人员应检查目标频率周围的频谱噪声密度曲线。

最后一个重要因素是总输出噪声，它是在有限频率范围内累加的噪声谱密度的均方根值。对于模数或数模转换电路，LDO稳压器从DC到系统带宽的所有噪声都会累加在一起，从而影响系统精度。因此，总输出噪声对于此类应用非常重要。图5显示了 LT3045的积分输出噪声，它比锂离子电池更干净。

图4.噪声密度与频率的关系

几乎所有需要配备至少一个高级处理器和其他电路的应用，都需要提供包含多个输出轨的复杂电源。设计人员有多种方案可以选择，例如PMIC（多路输出、单芯片）IC、多个单路输出稳压器或多个LDO稳压器。如果部分或全部输出轨需要低噪声，那么就很难做出明确的选择。

从教科书中我们很容易了解到，开关稳压器通常比LDO稳压器效率更高，而LDO稳压器电路更容易设计。在现实世界中，情况有点复杂。以ADI公司的 AD9162 为例。它是一款广泛用于电信和仪器仪表系统的IC。它总共需要10个电源轨，按照4:2:4的比例分为模拟电源、数字电源和SERDES电源。虽然其中一些电源轨可以合并，但我们至少需要六个电源。值得注意的是，器件上的模拟1.2 V电源对噪声最为敏感，其次是模拟2.5 V和模拟-1.2 V电源。

我们考虑使用多个Silent Switcher稳压器，例如18 V/2 A额定值 LT8622S 或5 V/3 A额定值 LTC3307B 。这种方式有望满足低噪声要求，且不用增加外部滤波器。

然而，如果所有电源轨均由Silent Switcher稳压器供电，那么系统尺寸和成本会略微较高。另一种方法是使用PMIC和反相稳压器作为第一级，该方法具备高效率、低成本、解决方案尺寸小和低噪声等所有优点。例如采用四路输出PMIC，如 LTM4644、LTC3370、ADP5054 （用于12 V总线），而 LT8330/ADP5073 用于反相稳压器。然后，在除1.2 V V_D之外的所有敏感电压轨上，每个输出轨后面都接有低噪声LDO稳压器（图6）。

如果需要更高的电压或更高的电流额定值，ADI还提供Silent Switcher四路输出的PMIC芯片，例如 LT8692S、LT8686S、LT8685S 和 LT7200S。设计人员还可以考虑保留3.3 V_I/O和-1.2 V_A上的低噪声LDO稳压器，并用四个单通道Silent Switcher稳压器替换PMIC和后面的LDO稳压器。

表1汇总列出了低噪声解决方案选型标准，供设计人员在设计时参考。一般而言，当输入源噪声很大、负载电流较低、需要超低输出纹波或需要超低噪声时，ADI公司建议使用超低噪声LDO稳压器。

对于5 A+的负载电流，设计人员几乎都会首选低噪声PMIC或开关稳压器（尽管LDO稳压器也可以并联以支持高电流）。

对于2 A至5 A的负载电流，设计人员可酌情选择 ADP7158/ ADP7159、LT3073、MAX38907 等LDO稳压器或各种Silent Switcher稳压器。

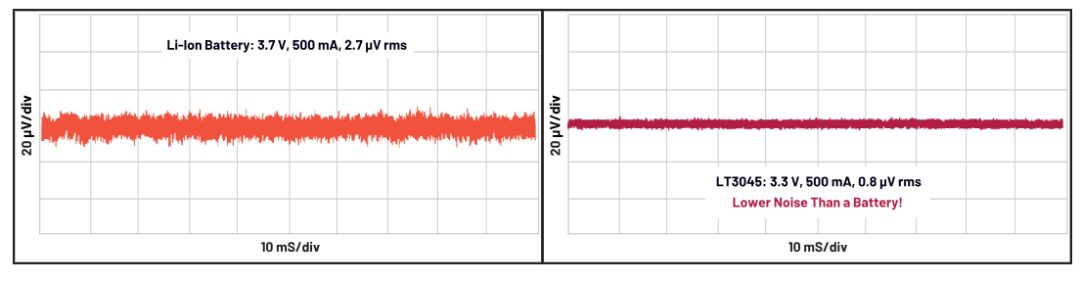

图5.积分输出噪声（10 Hz至100 kHz）；低噪声LDO稳压器LT3045比电池更干净。

图6.为噪声敏感型DAC供电的低噪声电源解决方案

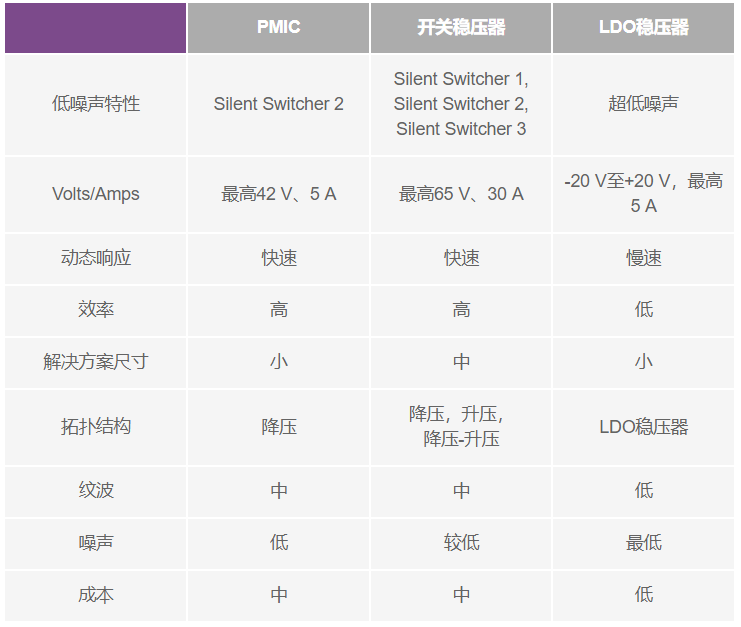

表1.低噪声电源解决方案选型参考

ADI公司是低噪声LDO稳压器市场的领军企业，提供丰富的超低噪声LDO稳压器产品，该类产品额定电压范围为-20 V至+20 V，电流范围为100 mA至5 A。拥有数百个客户，以下是一些典型的应用示例：

一般来说，低噪声电源对大多数敏感应用都至关重要。设计人员表示，他们更愿意默认选择低噪声电源IC，从而在设计中提供额外的裕量。如果您在设计中遇到任何干扰问题，也许首先应检查电源部分。

ADI公司提供各种超低噪声、超高PSRR LDO稳压器。ADI公司还设计和销售数百种其他LDO稳压器，这些稳压器具有高击穿电压、低静态电流、自适应引脚等不同特性，支持上游DC-DC跟踪LDO稳压器负载等。尽管如此，市场仍然需要性能更好、具有更多特性的LDO稳压器。还有客户要求我们提供噪声更低、多通道、具有数字配置能力、瞬态响应更快以及其他各种特性的LDO稳压器。虽然LDO稳压器看起来仍是一种简单的器件，但它永远不会消失，而且会像所有其他半导体器件一样不断演进。
