圣邦微SGM6040-超低静态电流，超新DCDC

SGM的一个DCDC，他们家的东西又多又少的，多是产品线还挺全，少是感觉没有什么精品。但是今天这个算有特色的：

除了一些指标出色，我是觉得有一些现代LDO有的功能：

60nA 超低静态电流 ，用于电池供电设备（如纽扣电池、一次性锂电）可以提高待机寿命，适合超低功耗系统。

STOP 模式（非关断） 用在射频通信、ADC测量时抑制噪声 ，开关瞬间停止，但电压维持，可避免干扰而不中断供电。

比如可穿戴医疗设备（如心电/血糖监测仪）

对输出纹波敏感 + 需长时间工作

10µF 陶瓷电容 + COT 控制架构，纹波极低；停止采样瞬间通过 STOP 控制关闭开关动作，可以将电池寿命最大化。

PFM/PWM 自动切换 ，可穿戴设备、周期性唤醒系统 ，用来自动适应负载变化，提升系统平均效率。

16档固定输出电压可选  ，多平台适配、快速样机开发 ；无需反馈电阻分压网络，简化设计，抗干扰强。

输出快速放电功能  系统关断后保持状态一致 ， 避免输出电容残压造成误动作或漏电。

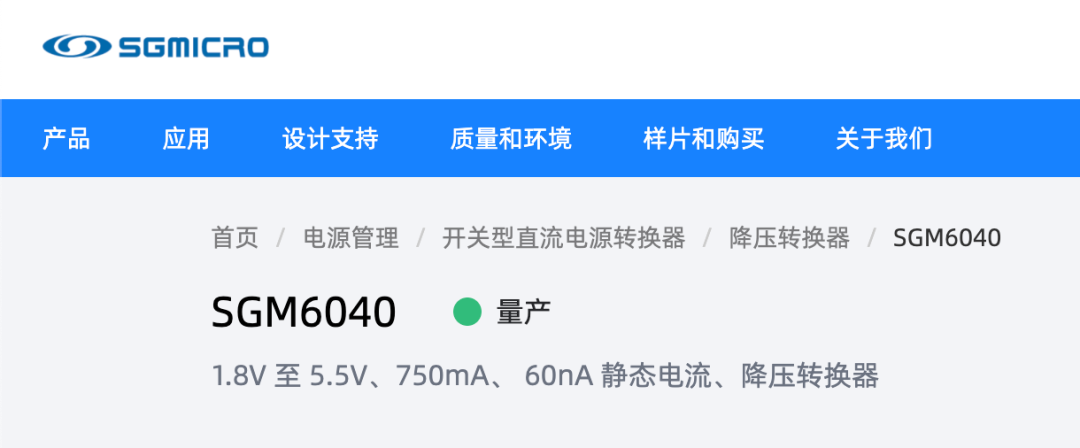

SGM6040 是一款极低静态功耗（典型值 60nA）的同步降压型 DC-DC 转换器，适用于电池供电的超低功耗场景。

1. 工作模式

PFM（节能模式）：轻载下进入脉冲频率调制，减少开关损耗，提升低功耗效率。

PWM（强制模式）：MODE 设为高电平后全负载下维持 1.5MHz 频率，适用于对噪声敏感的应用。

100% 模式：当 VIN ≈ VOUT 时自动进入直通模式，节省功耗。

STOP 模式：停止开关操作但不关断输出，适用于抑制瞬态噪声需求。

2. 输出电压选择（VSET）

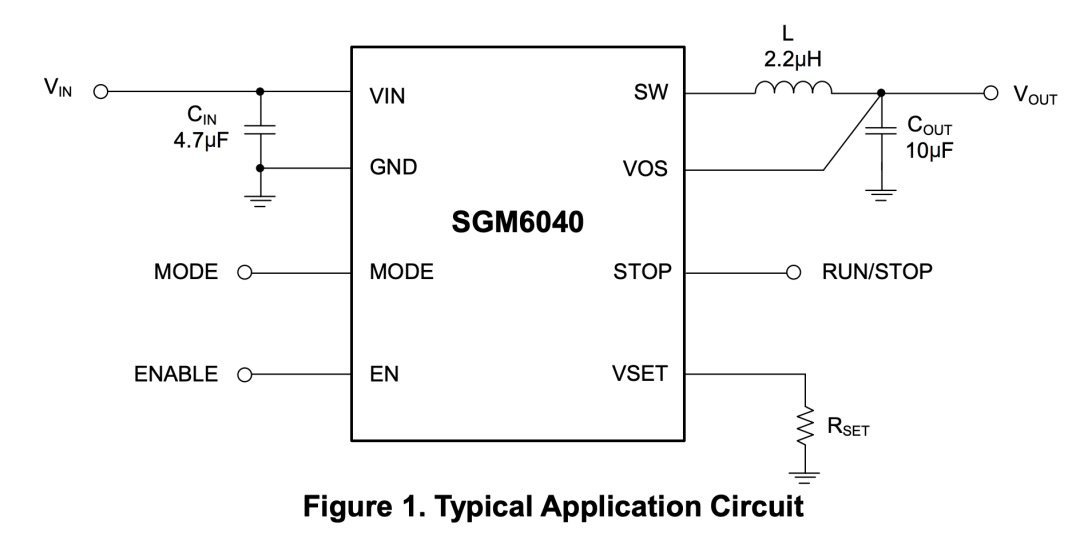

通过外接标准 E96 电阻设定输出电压（例如 267kΩ 对应 3.3V）。

内部通过 ADC 在软启动延迟期间读取电阻值设定输出电压。

3. 电流限制

高侧限流 ILIMF = 1.15A，低侧为 1.0A，负向限流（防止输入回流）600mA。

启动阶段电流限制降低为 ILIMF_SS ≈ 212mA。

4. 输出放电

EN 拉低或进入 UVLO 状态时，通过内部放电路径将 VOUT 放电到接近 0V，防止残余电压影响系统重启。

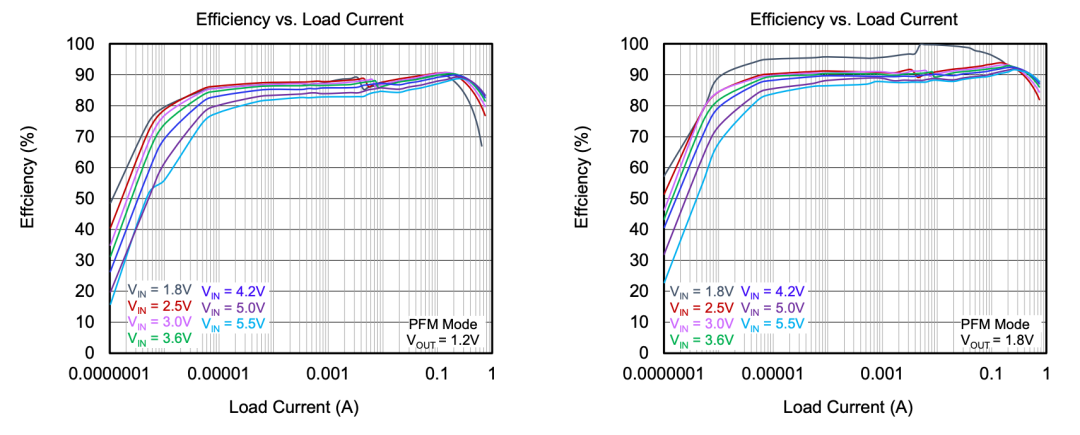

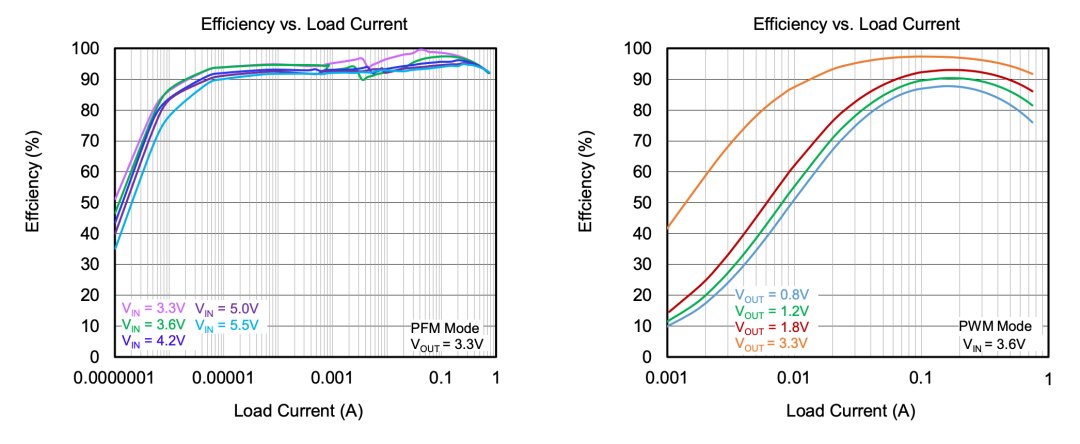

在轻载 PFM 模式下效率可达 80%，即使负载为 1μA。

PFM 模式频率随负载电流变化，PWM 模式频率恒定；软启动时间 90μs，STARTUP 延迟 ≈ 240μs。

具备热保护：内部温度高于 160°C 自动关断，低于 150°C 自动恢复。

看第一篇文章，学习详细内容。
