01
认识三极管

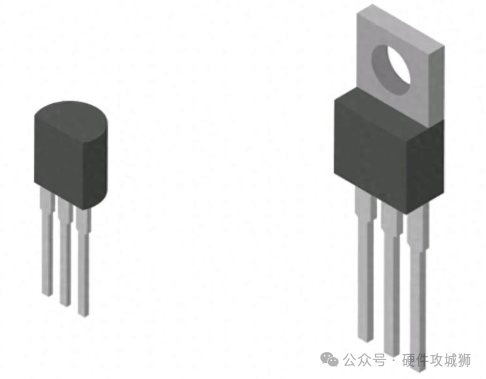

三极管封装图
下面，以NPN三极管为例

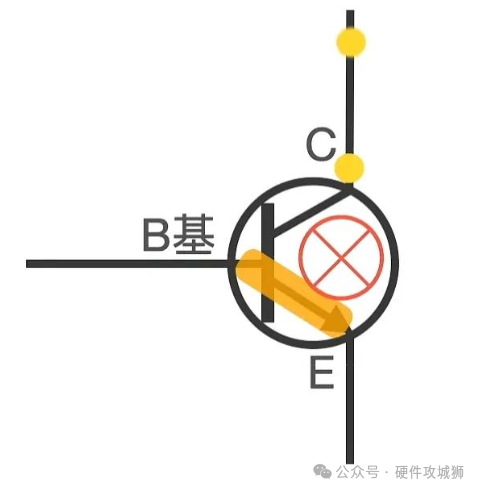

NPN三极管符号图
02
三极管工作原理
在之前写的【mos管】这篇中，已经详细介绍了如何构建一个PN结，以及为什么有单向导通的特性，所以在此不再过多赘述，如不明白的可以翻看我之前写的那篇，也是一看秒懂

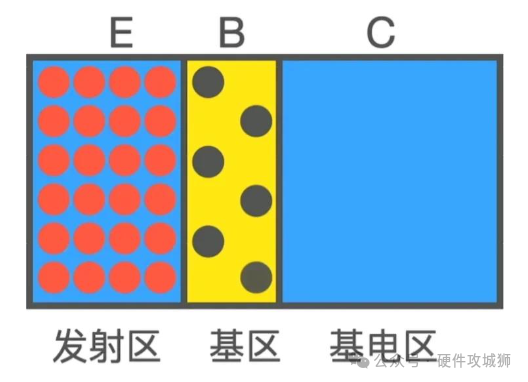

三极管掺杂浓度图
将三极管划分为三个区域
发射区E（掺杂大量电子，浓度最高）
基区B（掺杂极少的空穴，宽度最小）
基电区C（掺杂成长的电子，宽度最大）
请继续往下看

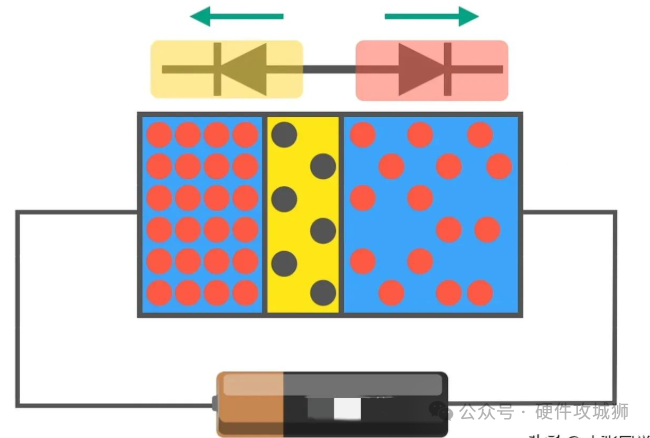

三极管不导通图
如果在三极管两端接入电源，会发现不管电源是正着接还是反着接，三极管都截止

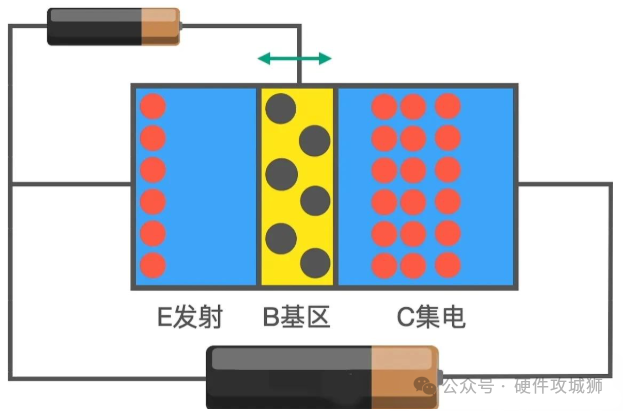

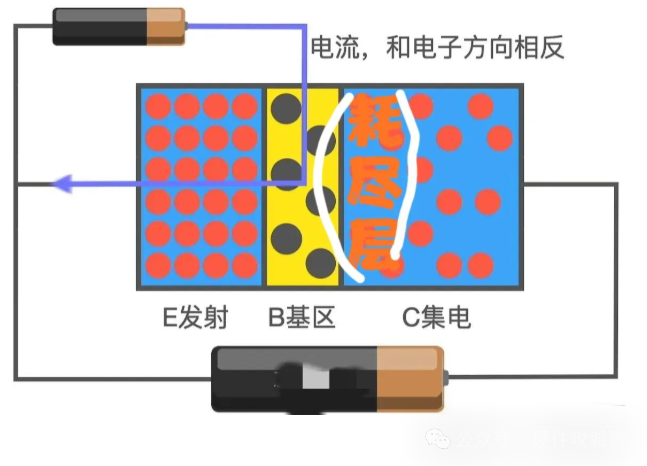

三极管导通图
解决方法：先在发射极E和基极B加上电源，这时PN结导通，再给发射极E和集电极C加上电源，这时集电极的电子就会往右移，同时中间就会形成耗尽层，如图上画的；每当基极有一个空穴，从发射极就会涌来大量电子，这时只有少量电子会形成基极电流，而多出来的电子会以β倍的数量会突破耗尽层，漂移到集电极。
三极管导通图
明白了这些，就可以解释为什么要这么划分区域？
发射极掺杂高浓度电子，是为了有更多电子充分流向基极和集电极
基极掺杂极少空穴和宽度，是为了让更多电子漂移到集电极
★试想一下，如果基极电流越大，是不是漂移到集电极的电子越多，集电极的电流就是输出电流，这就是小电流控制大电流的特性。

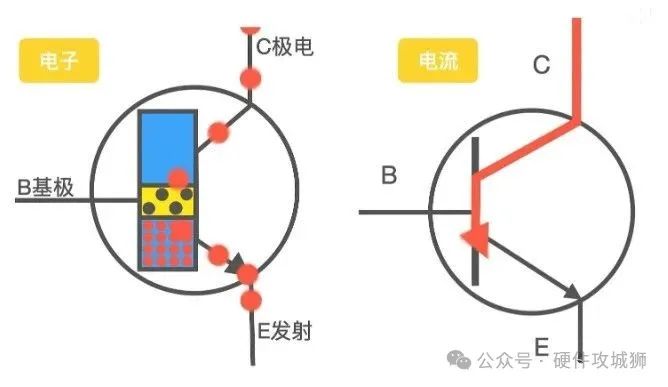

先看左图，当基极的电流发生变化，就会产生相应多的电子流向集电极
再看右图，因为电子和电流方向相反，所以只要基极电流大于阈值电流，集电极就会和发射极导通大电流。
举个形象的图片说明一切

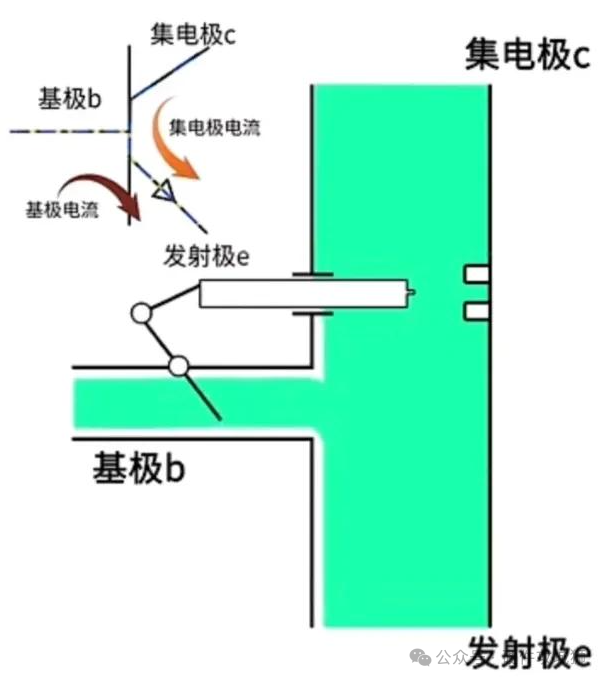

水龙头示例图
随着水龙头（集极）打开的多少，就会有相应的水流（电流）流向发射极，最后基极的水流和集电极的水流汇总，一起流向发射极，形成大水流。
看完了本篇文章，你是否明白了三极管的原理了吗？
