点击上方名片关注了解更多今天想和大家分享一个最近工作中的小插曲——我们设计的USB3.0 HUB转接板实测速率只有USB2.0水平的排查过程。
011
最近一个客户有个新需求，我们需要设计一款USB3.0 HUB转接板。经过原理图设计、PCB布线和打样后，板子终于到手。当我兴冲冲地插上U盘进行测试时，测速软件显示的数据让我大跌眼镜：30Mb/s，这明明是USB2.0的速度！
"这不可能啊！"我盯着屏幕百思不得其解。明明是按照USB3.0标准设计的，为什么跑不出应有的速度呢？于是，我开始了系统的排查工作。
021

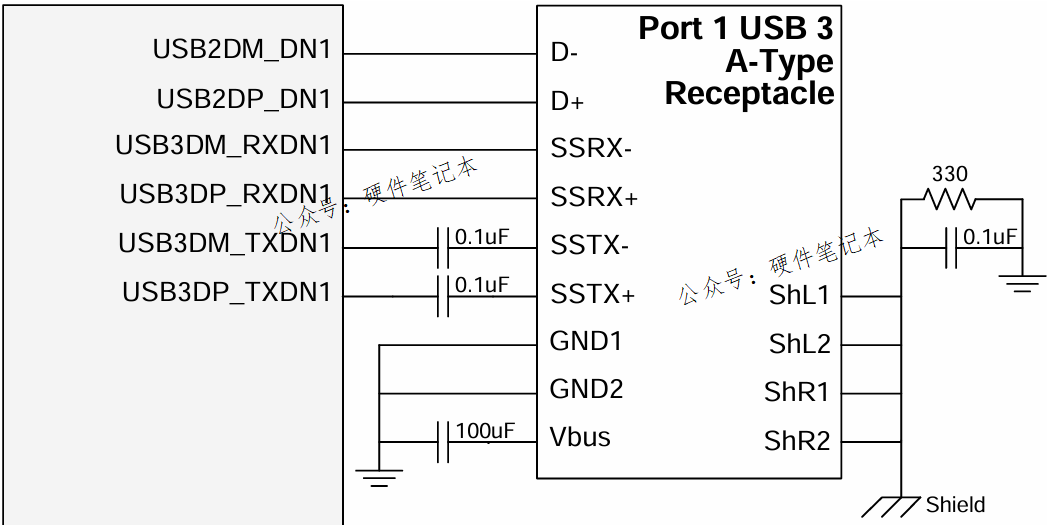

首先，我们需要明确USB3.0和USB2.0的关键区别。USB3.0在USB2.0的D+和D-两根数据线基础上，新增了两组差分线：SSRX-、SSRX+和SSTX-、SSTX+。正是这两组额外的"高速通道"，使得USB3.0的理论传输速率可以达到5Gbps，远超USB2.0的30Mb/s。
然后咱们就开始进行测试，测试方法也很简单：

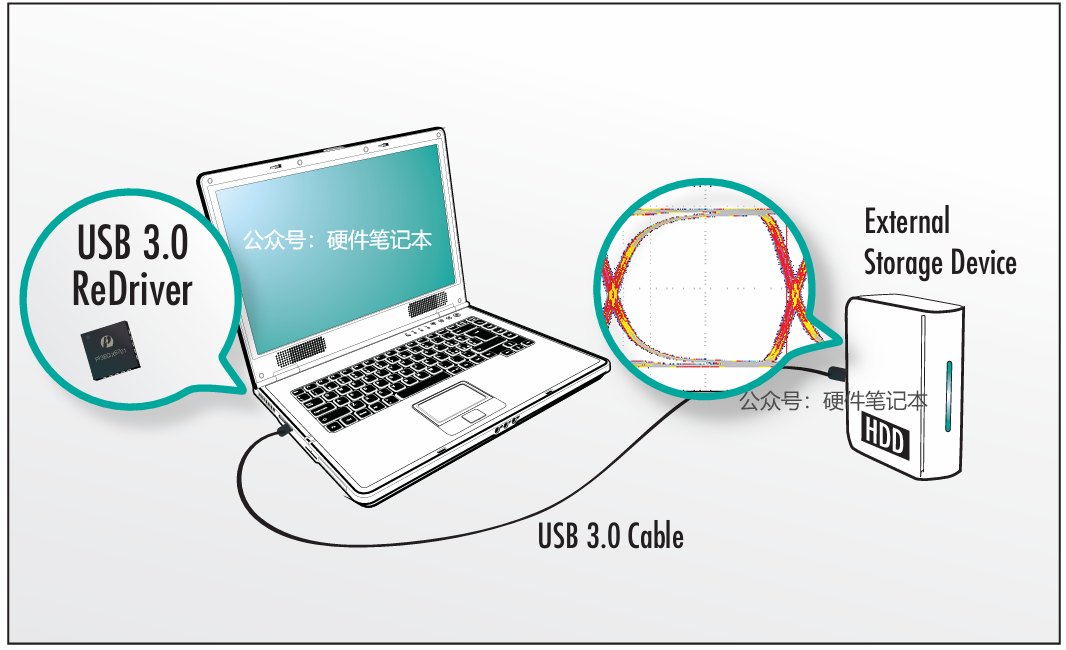

存储器（一般是U盘）→ USB数据线 → 主机（也可以是笔记本电脑），然后可以通过测试软件读取USB数据传输过程中的读写速率。
在开始测试前，我已确认：
1、测试主机具备USB3.0接口；
2、使用的U盘是正品USB3.0设备。
031

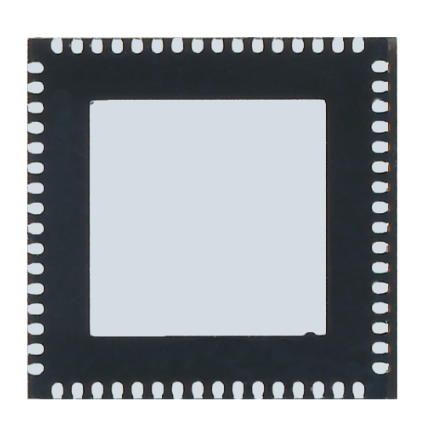

首先怀疑的是USB3.0控制芯片，这个芯片是QFN封装，可能存在虚焊的情况（这种现象比较常见），如果部分引脚未连接或者短路，就会引起电源工作异常，或者只能走"老路"（USB2.0模式），甚至数据不通。
我按照以下步骤进行了详细检查：
1、供电测试：使用示波器测量各电压纹波噪声
5V供电：正常
3.3V供电：正常
1.8V供电：正常
2、信号检查：
复位信号：时序正确
时钟波形：晶振正常起震
USB3.0对电源噪声非常敏感，任何微小的干扰都会影响其表现。然而，所有检查结果都显示芯片工作正常，这让我更加困惑了。
041
既然芯片没有问题，我开始怀疑连接线材，就像咱们开始说的：USB3.0和USB2.0的接口虽然外形相似，但内部结构大不相同。关注公众号：硬件笔记本
USB2.0：仅使用D+和D-两根数据线
USB3.0：除了保留D+/D-外，新增SSRX和SSTX两对差分线

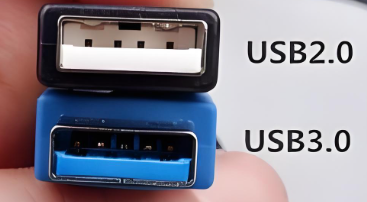

我随手拿起一根看起来很粗壮的USB线进行测试，结果... ...中招了！其实也可以直接从接口看到引脚的差距。
解剖后发现，这根线也确实是USB2.0的四根线芯，缺少USB3.0必需的高速差分对。这就好比给跑车加92号汽油，怎么可能跑出应有的性能？

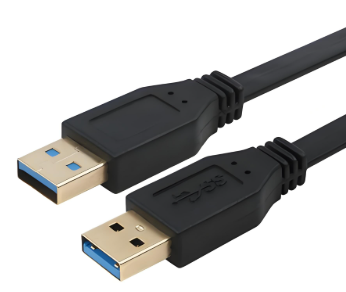

换上真正的USB3.0线缆后，重新测试——速率立即就提上来了！
051
当然，在实际应用中，有时候问题可能不会这么简单。如果更换线材后速率仍然不达标，我们还需要考虑以下方面：

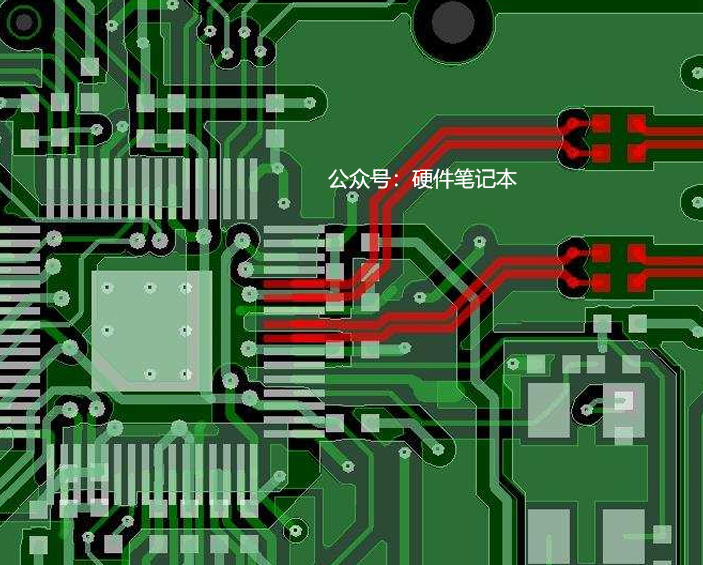

1、PCB走线设计：
差分线阻抗必须控制在90Ω±10%
走线长度匹配、过孔数量需要优化
参考平面要完整，避免跨分割
2、信号完整性测试：

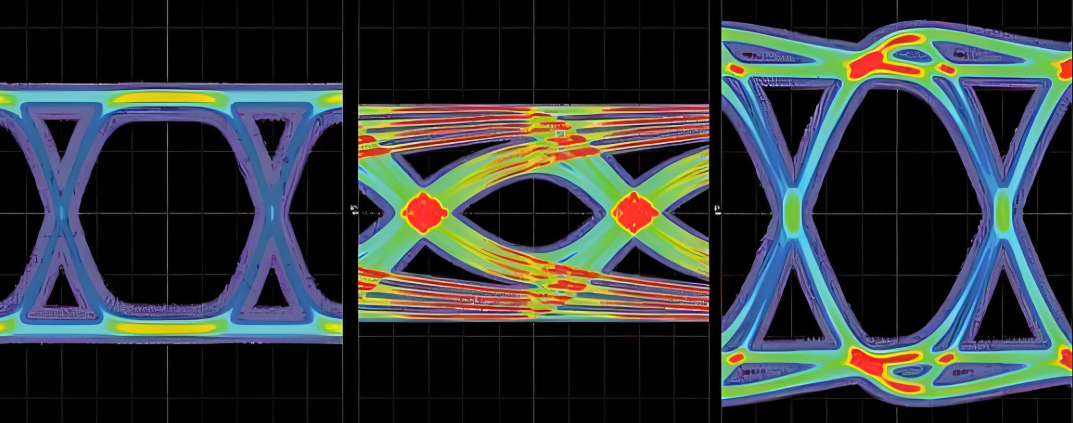

使用示波器进行眼图测试
观察信号质量，确保"眼睛"睁开度足够
这次看似简单的"降速"问题，其实给我们上了很好的一课。在工程实践中，有时候最复杂的问题，原因可能出在最基础的环节。正是通过这样的"破案"过程，我们才能积累宝贵的经验，这也是工程师工作中最大的乐趣所在。
