室外多车计时裁判系统·使用说明

01多车计时系统

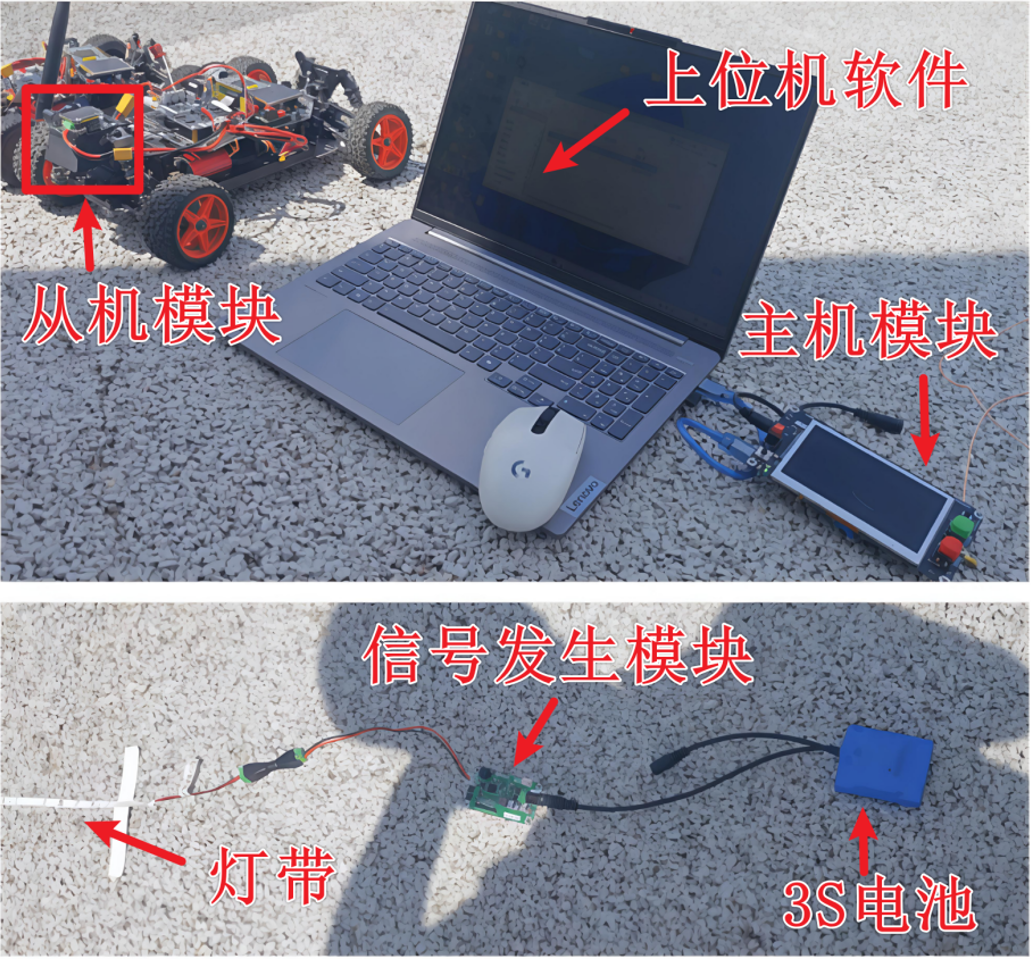

一、室外多车计时裁判系统的构成

  室外多车计时裁判系统包含四大模块（日常备赛只需使用前两项）

• 发射端：信号发生模块+灯带
• 接收端：从机模块（每车必备）
• 主机模块
• 电脑上位机软件

二、室外多车计时裁判系统

2.1 裁判系统各模块介绍

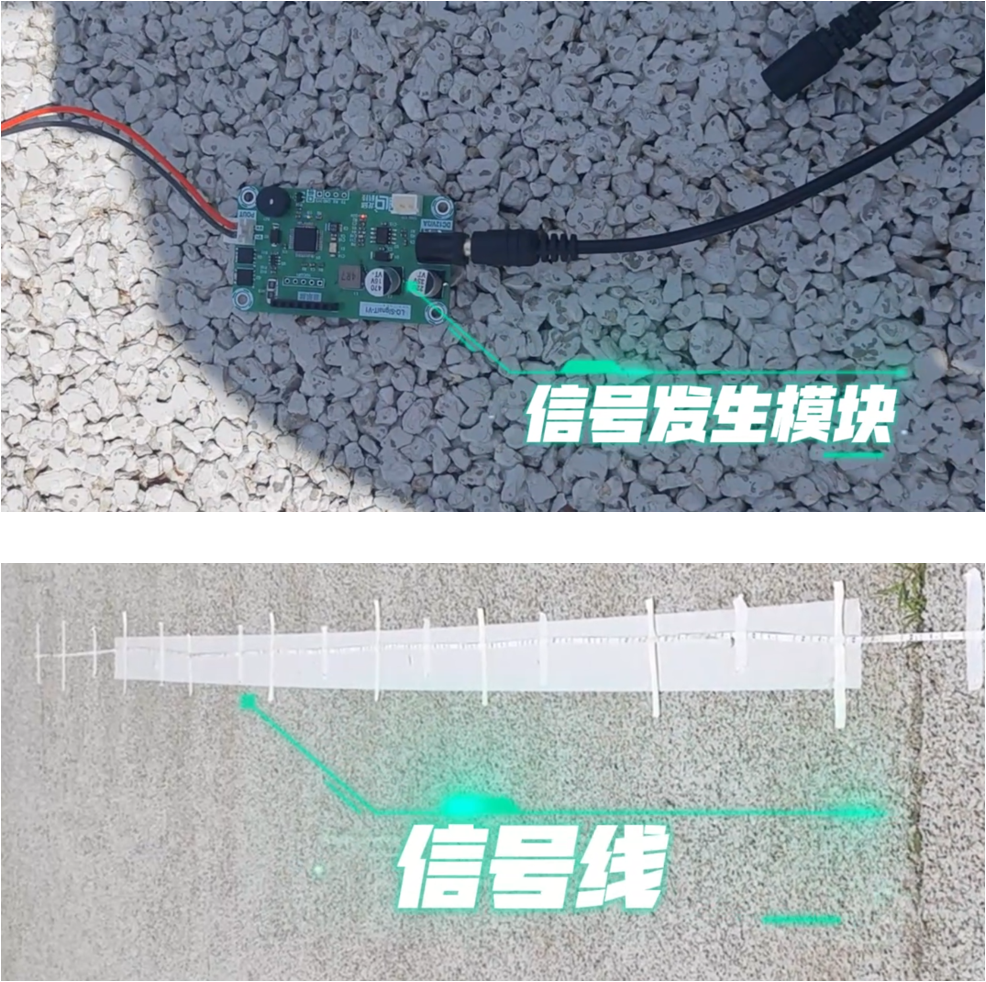

2.1.1 发射端（信号发生模块及灯带）

• 信号发生模块供电方式：使用12V电源适配器或者3S电池，供电接口为DC电源插口。模块介绍
• 灯带与信号发生模块使用配套的连接线进行连接。

2.1.2 接收端（从机模块）

  每辆车模搭配一个从机模块，即独立计时系统，需要安装在车模上，选手务必在车模上预留出对应的位置 。

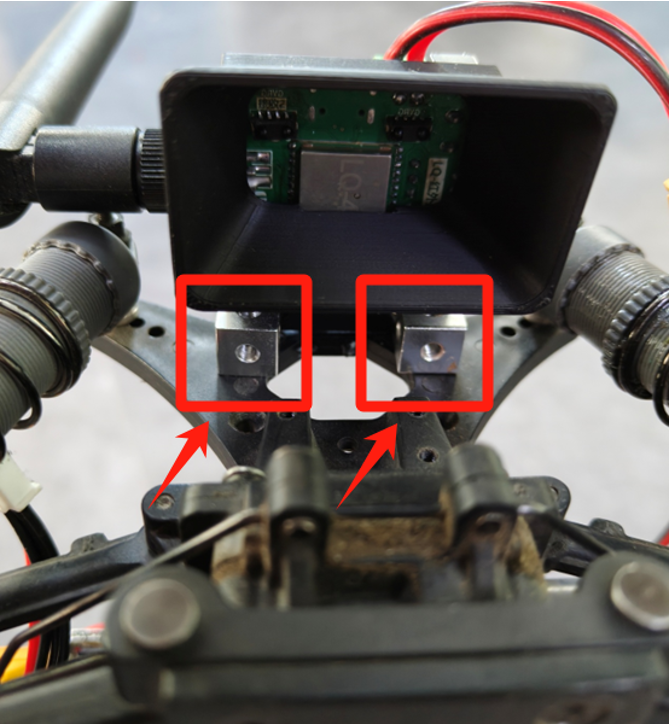

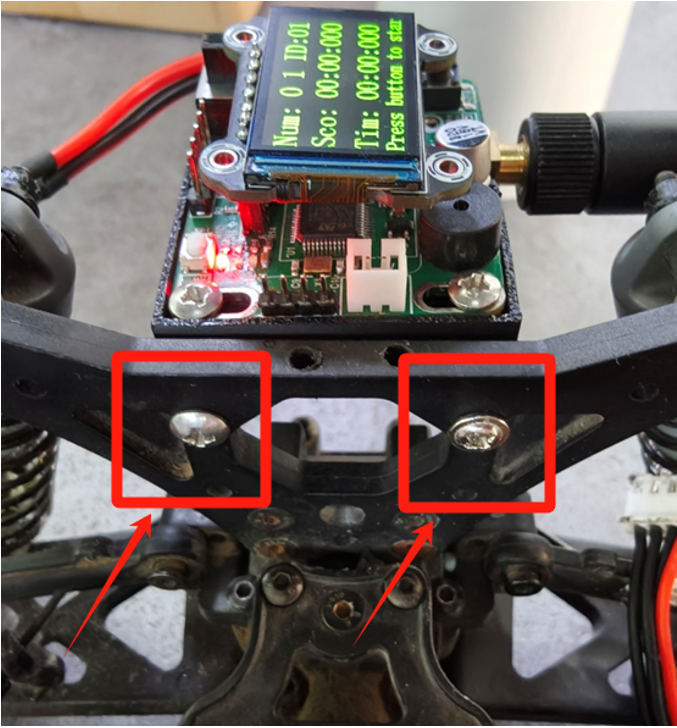

(1) 从机模块的安装方法：

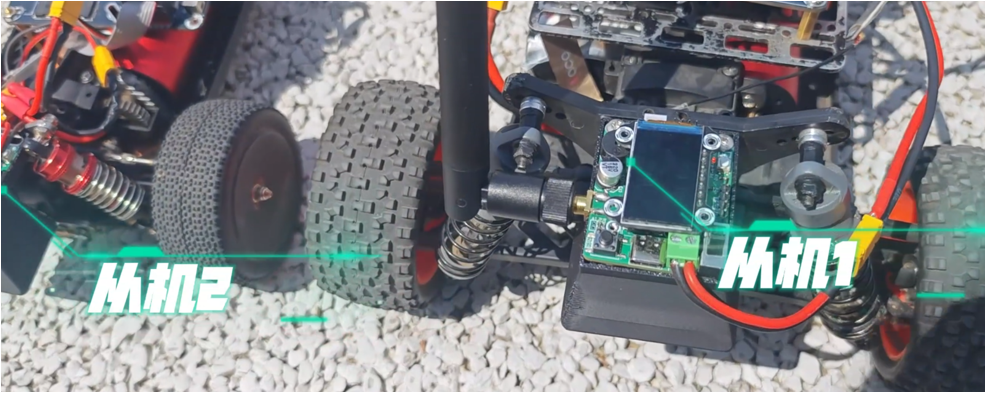

  安装只需要占用车模上的两个M3螺丝孔，用螺丝拧紧固定即可；位置建议安装在车模的车尾区域，避免撞坏；所需空间可以参考以下从机模块安装在越野车上的效果图。（极速越野组所用的天线为胶棒天线；气垫越野组所用的天线为PCB软天线）

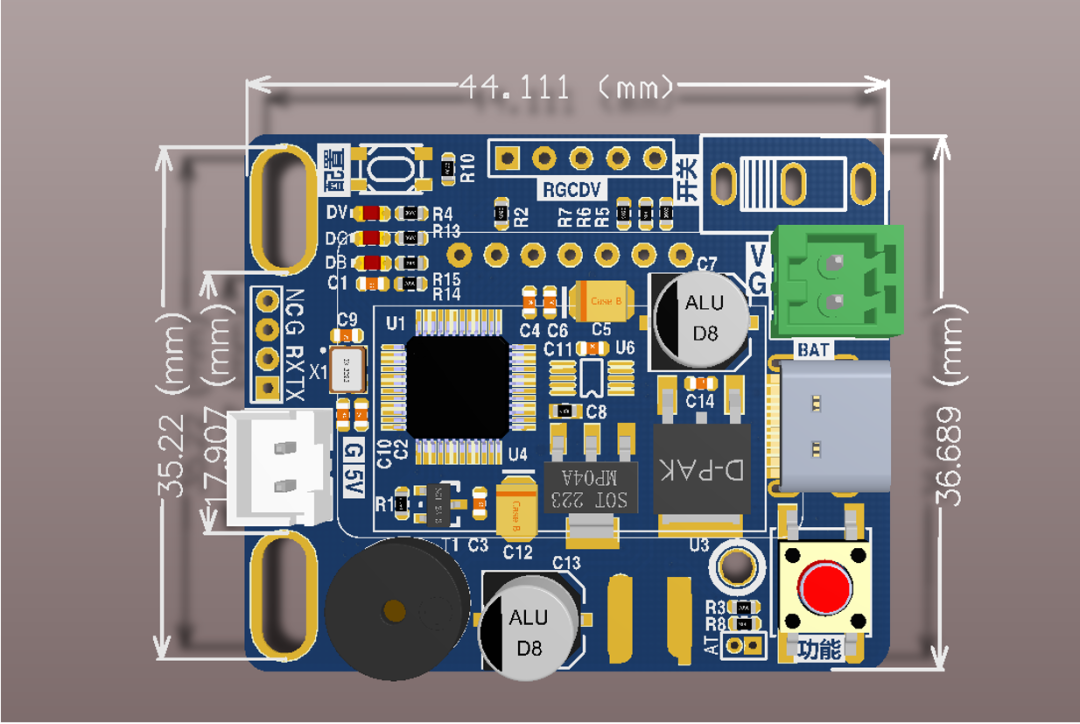

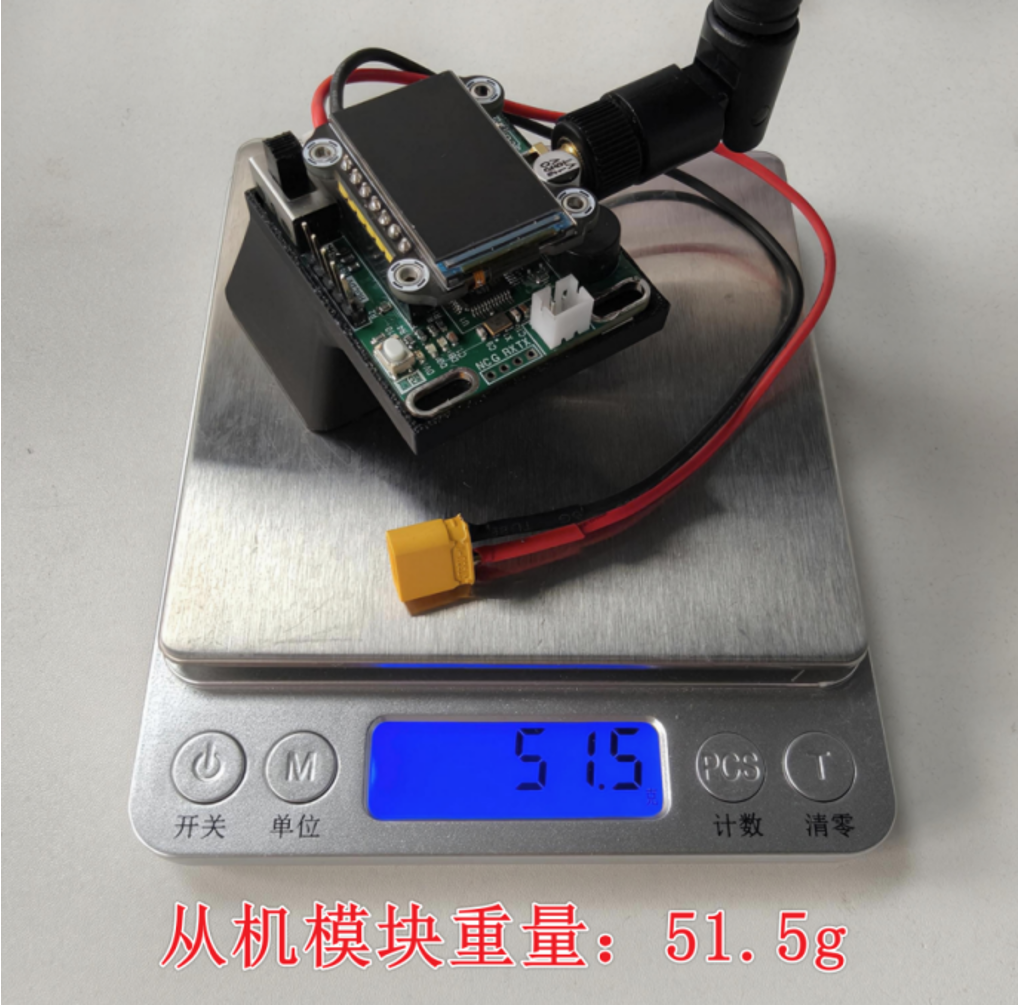

(2)从机模块的尺寸及重量

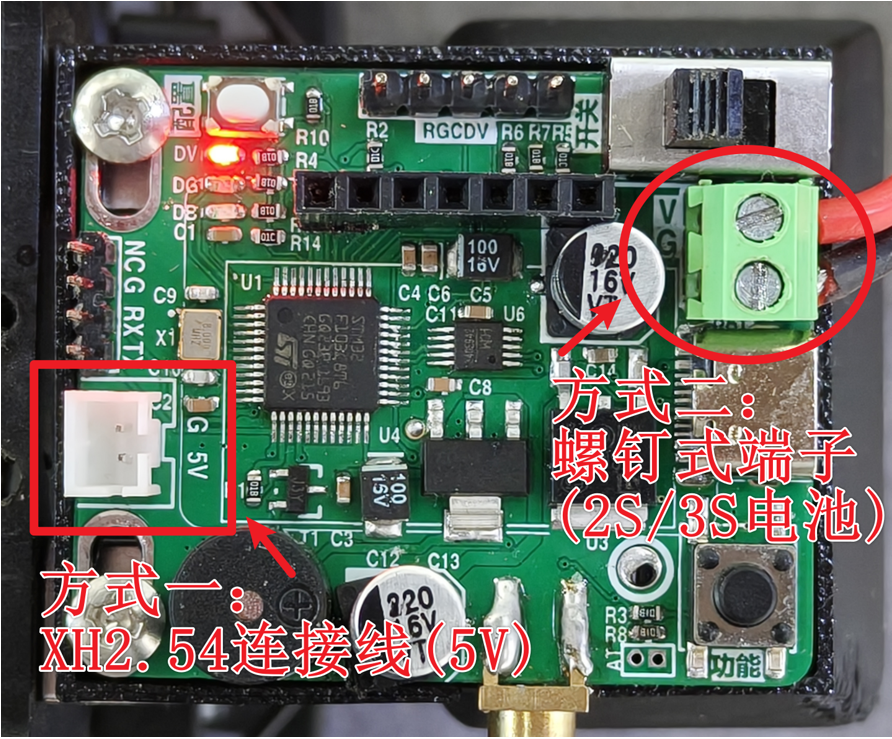

(3)从机模块的供电方式

• 方式一：通过XH2.54接口接通5V电源；
• 方式二：若选手车模使用2S/3S电池供电，可以分出一组电源通过螺钉式接线端子对从机进行供电。

注：参赛选手需要为从机模块准备至少一种供电方式。

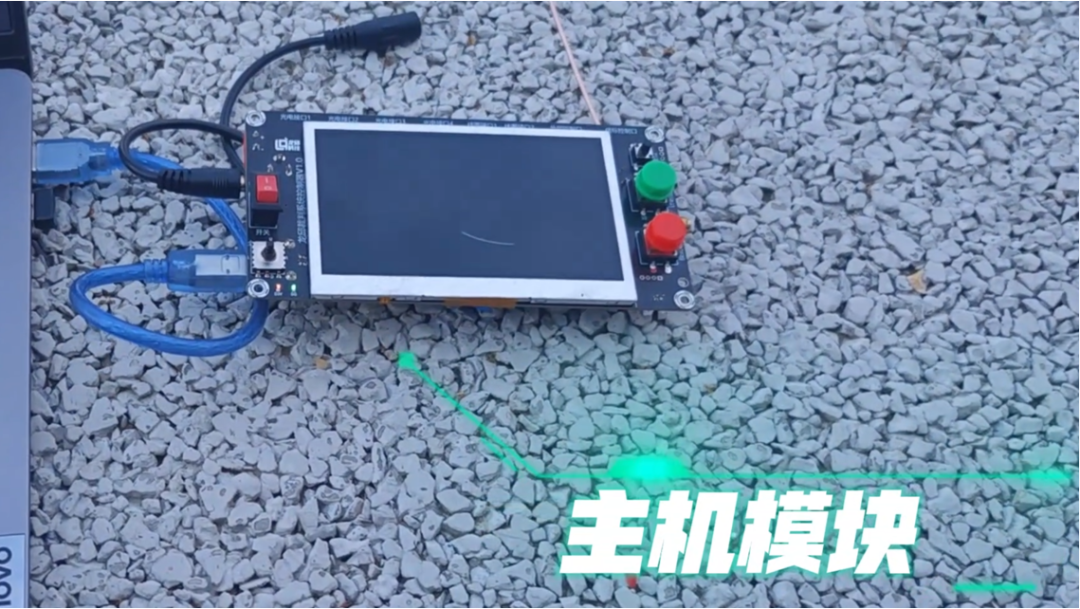

2.1.3 主机模块

  主机模块与电脑进行连接，用于与各个从机模块进行无线通信以及与电脑上位机软件进行通信，完成比赛成绩的记录。

• 注：参赛选手的日常备赛过程中无需用到主机模块和电脑上位机软件。

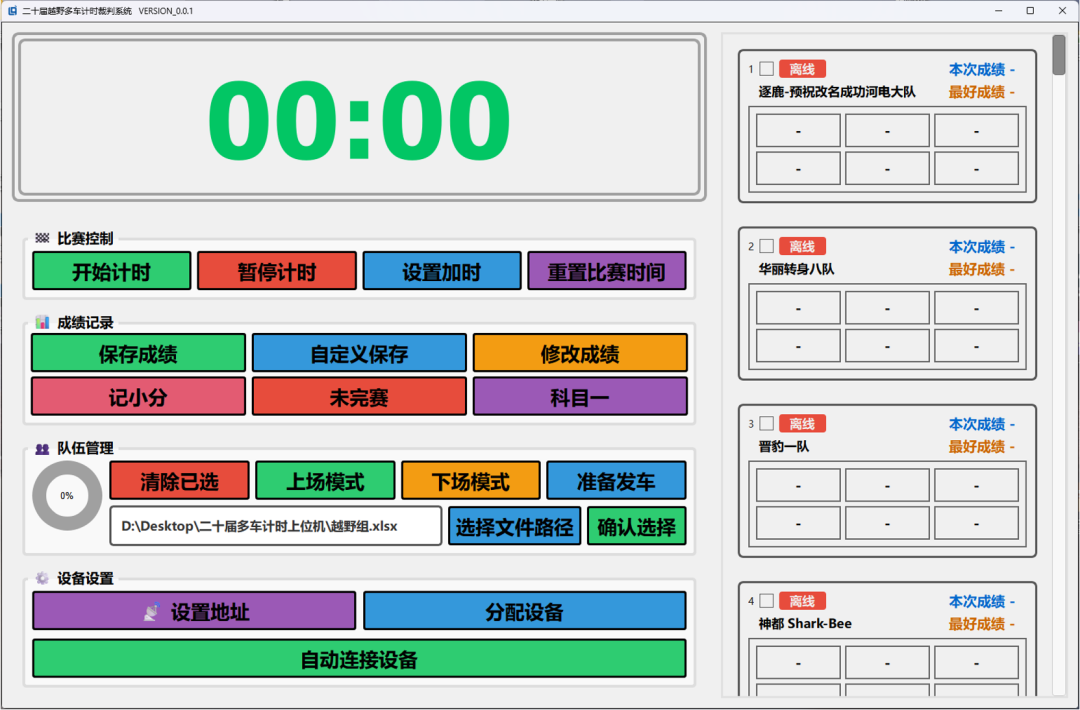

2.1.4 电脑上位机软件

• 注：参赛选手的日常备赛过程中无需用到主机模块和电脑上位机软件。

2.2 裁判系统的工作原理

  从机模块的独立计时系统在触发时，蜂鸣器会发出鸣响，同时将触发信息显示到屏幕上并传输至裁判系统主机模块（上位机）。

2.3 裁判系统的使用方法

（1）将发射端（信号发生模块及灯带）固定在地面上。

（2）在车模上安装接收端（从机模块）每次发车前按下从机模块右下角的功能按键，进入准备发车状态；

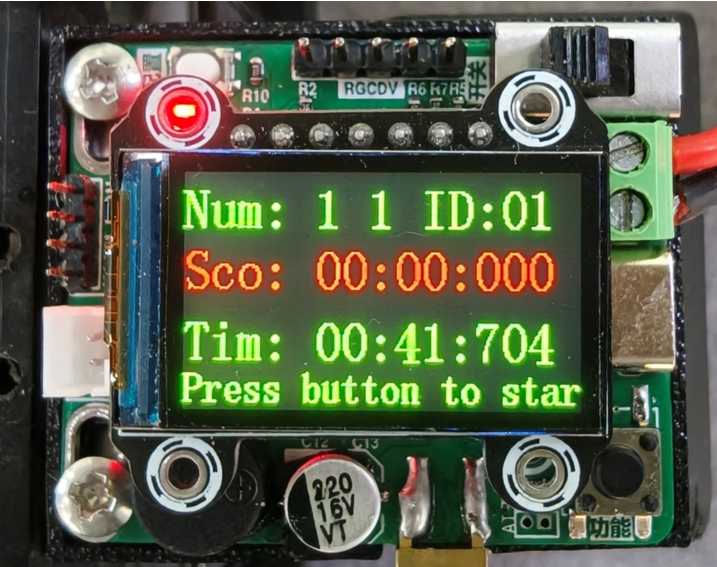

  以下是从机模块屏幕显示相关信息介绍：

  图中所示的信息中

• Num：1表示该车模此次上场截至目前共计有1组有效时间数据；
• ID：01表示该车模上从机模块的从机编号；
• Sco：00:00:000表示该车模本次发车的成绩。

（3） 计时流程：

• 每次发车前按下从机模块右下角的功能按键，进入准备发车状态；
• 从机模块首次触发时，视为发车成功，计时开始；
• 从机模块第二次触发时，视为车模返回，计时停止；
• 以两次触发的时间差确定该车的成绩。

三、注意事项

（1）同学们在日常备赛的时候，只需用到发射端（信号发生模块及灯带）以及接收端（从机模块）即可完成比赛的计时，计时信息都将在从机模块的小屏幕上显示。

（2）在赛区比赛时，室外多车计时裁判系统涉及到的四大模块，比赛现场都会提供，当然也包括接收端（从机模块），但需要格外注意的是：

• 在车模上提前为从机模块的安装预留出一定位置和空间（建议安装在车尾区域，避免撞坏）；
• 预留5V电源（接口为XH2.54接口）或者2S/3S电源（接口为螺钉式接线端子），为从机模块进行供电（两种供电方式任选其一）。

（3）大家也可以自行购买从机模块，提前安装到车模上，便于：

• 赛前优化车模的机械结构
• 熟悉室外多车计时裁判系统
• 日常训练精准计时

四、购买渠道：

• 龙邱科技官方淘宝店铺 ： https://longqiu.taobao.com/
