一、电路设计的三剑客：从原理到PCB
硬件设计的核心环节依赖专业工具链，需兼顾功能与易用性。
1. 原理图与PCB设计
Altium Designer
作为市场占有率最高的EDA工具，其完整的原理图设计、PCB布局、3D模型查看功能链，特别适合中小规模项目开发。可查到的显示，超70%的硬件工程师将其作为入门首选，启芯最开始也是从protel-AD-Cadence的过渡。个人学习的话，建议从官方提供的《ADxx实战指南》系列视频教程入手，重点掌握差分对布线、DRC规则设置等进阶技巧。
Cadence OrCAD/Allegro等
很多大厂的御用EDA工具，这也是我目前用的做多的，高频与高速电路设计首选，提供精准的电磁仿真与差分对布线功能。在通信设备和服务器硬件设计领域占据主导地位，其Constraint Manager模块可实现复杂的高速信号约束管理。某为技术手册特别强调其在DDR4/5、PCIe Gen5等高速接口设计中的优势。如果大家学习Cadence的话，建议搭配《Allegro高速PCB设计与仿真》类似专业书籍进行学习。
Mentor, PADS Professional
摩托罗拉、思科等厂商的御用工具，其独特的Reuse模块支持模块化设计复用。公开数据表明，PADS工具在射频电路布局方面具有独特优势，特别适合手机基带等高频电路设计。
其他的还有比如：KiCad，这个工具最大的优势是开源免费，适合初创团队与学生，支持从原理图到Gerber输出的全流程，社区插件丰富（如IBIS模型导入）。
搭配硬件设计的还有阻抗仿真工具，用的最多，可靠性也高的就是SI9000系列工具。SI9000算是PCB特征阻抗计算神器，只需要简单输入叠层参数即可快速获取微带线、带状线的阻抗值，避免信号反射问题。
Cadence， PADS， AD等软件下载及安装下载地址：
吴川斌的博客
https://www.mr-wu.cn/downloads/
或者从我的百度云网盘下载，路径如下
通过网盘分享的文件：PCB特征阻抗计算神器Polar SI9000
链接:
https://pan.baidu.com/s/1Ug_3QC9yELsyG5J3-9srjA?pwd=qxcc
提取码: qxcc
2. 电路仿真与验证
第一款要推荐的是SPICE系列工具（LTspice、PSpice），主要用于基础电路仿真，分析放大器、电源电路的瞬态响应与频域特性。其中，LTspice是我平时用的比较多的轻量仿真工具，是凌特公司推出的神器级仿真工具，内置超6万种元器件模型，以轻量级与免费著称，适合快速验证。其在噪声分析、蒙特卡洛分析方面的表现优于商业软件，是模拟电路设计的必备验证工具。
LTspice 软件下载地址：
https://www.analog.com/cn/design-center/design-tools-and-calculators/ltspice-simulator.html
第二款要推荐的是TI的Tina-TI。这款工具作为免费仿真工具中的佼佼者，支持从基础运放电路到复杂开关电源的瞬态分析。实测数据显示，其收敛速度比同类工具快30%，特别适合Buck/Boost拓扑验证。
第三款要推荐的是Multisim，这是我在学校及刚工作时，用的最多的仿真软件。其图形化交互界面，内置虚拟仪器（示波器、逻辑分析仪），适合教学与简单数字电路仿真。
3. 3D建模与结构设计
首先，介绍热仿真工具Flotherm XT。这款工具基于CFD算法的热仿真工具，在某为硬件开发手册中被列为强制验证项。其SmartParts库包含常见散热器、风扇模型，支持从芯片级到系统级的散热分析，性能非常强悍。
第二款是SolidWorks Electrical，这款软件是机电一体化设计的标杆工具，可实现PCB与机械结构的协同设计。资料表明，该工具在工业控制设备开发中可减少80%的装配干涉问题。
第三款是AutoCAD，这个主要是为了解决系统机械设计问题。比如机械结构设计基础工具，绘制外壳、散热器图纸，确保与PCB尺寸匹配。
4. 生产验证工具
首先要推荐的是Valor NPI。在某为生产体系中用于DFM分析的黄金标准，可检测0.1mm以下的焊盘间距违规，支持200+项工艺规则校验。
然后，要推荐的是CAM350。这个资深工程师应该非常熟悉了，Gerber文件验证必备工具，其NetCompare功能可精确对比设计文件与生产文件的网络连接一致性。

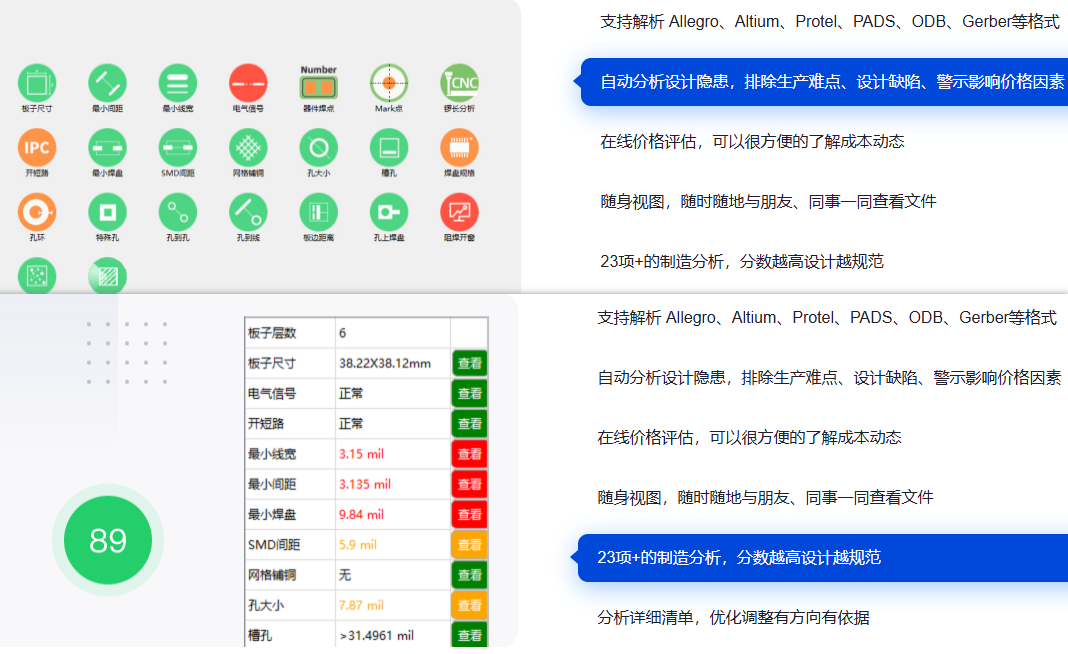

这几年随着国产化工具的崛起，华秋DFM也是我重要要推荐的工具，主打一个全格式支持，自动分析，这也是我强烈推荐大家使用的一个工具
工具下载链接：
https://dfm.elecfans.com/uploads/software/promoter/hqdfm_ly0112.zip
如果不想下载，也可以用在线版，地址如下

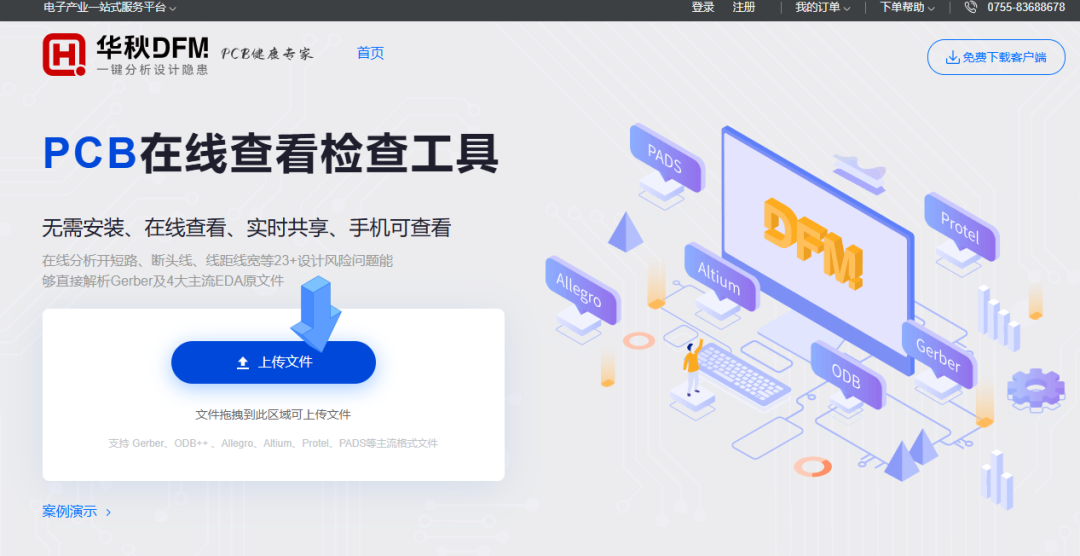

在线华秋DFM，实时查看和共享，PCB设计软件完美替代CAM350一键分析设计隐患
二、嵌入式开发与调试工具：打通软硬件链路
硬件工程师常需与嵌入式软件协同，以下工具链可以助力软硬件联调。
1. 编程与烧录工具
Keil MDK & IAR Embedded Workbench，这个是ARM芯片开发主流IDE，支持C/C++编译、调试与Flash烧录，提供外设库与RTOS集成。从我上学那会就已经开始流行，一直到现在都经久不衰。
STM32CubeProgrammer，这个是ST官方工具，它支持多种接口（JTAG、SWD、UART）烧录，兼容Hex/Bin文件格式。搞过STM32的小伙伴估计都不会陌生。
2. 通信协议调试
这里用的最多是四各种小型逻辑分析仪，分析各种通信协议，比如I2C, SPI等，以及用示波器分析等。另外要介绍一个开源的协议分析工具，就是Wireshark，他是一个开源网络协议分析器，捕获以太网数据包，解析TCP/IP或车载以太网通信细节，但需搭配专用硬件适配器一起使用。
三、效率提升工具：优化工作流与知识管理
硬件工程师需处理大量文档、笔记与文件，高效工具能减少重复劳动，提升专注力。我之前已经有介绍很多这类工具，这里不单独介绍了，感兴趣的小伙伴可以看之前的文章。
四、学习资源与进阶教程
1. 官方文档与社区
Altium官方教程：官网提供PCB设计入门到进阶视频，涵盖高速信号布线技巧。
ADI 电子书：
https://www.analog.com/cn/education/landing-pages/002/chinese-ebook.html
Coursera：《嵌入式硬件与操作系统》课程（科罗拉多大学），讲解硬件/软件协同设计。上面还有很多其他的课程。
B 站： https://www.bilibili.com/。硬件学习宝库
TI 在线培训中心：
https://edu.21ic.com/
MPS 电源小课堂：
https://www.monolithicpower.cn/cn/support/videos.html#training-videos
吴川斌的博客：提供Altium Designer、Cadence一键安装包与破解教程，供学习使用。
CSDN & 博客园：上面由大量的硬件设计资料和经验分享，比如搜索“Altium差分对布线”“STM32低功耗设计”等想了解的关键词，获取实战经验分享。
也可以关注我的个人账号“启芯硬件笔记”，在微信公众号，CSDN, 知乎，百家号等全平台都用一直同步硬件设计资源和笔记，并且关注我的微信公众号，就能自动领取大量的硬件设计资料和软件下载资料，非常强悍。
2. 书籍推荐
学习的另一个渠道就是看书，我之前也有专本分享一个硬件学习的书籍，这里再补充几本，供有需要的小伙伴参考
《高速数字设计》：详解信号完整性与EMC设计原则。
《高速数字设计实践手册》：详解20Gbps+信号的设计要点
《运算放大器参数解析与 LTspice 仿真 （郑荟民）》
《华为硬件工程手册》：包含单板热设计、生产可靠性验证等独家内容
《嵌入式硬件接口设计》第3版：涵盖Type-C PD协议、PCIe 6.0等新标准解析
开关电源控制环路设计 （克里斯多夫-巴索）》
《开关变换器环路设计指南——从模拟到数字控制 （Sanjaya Maniktala 著， 文天祥 译）》
《信号完整性揭秘-于博士 SI 设计手记 （于争）》
五、总结
硬件工程师的工具链选择需结合项目需求与团队习惯，本文泛泛而谈的列出了硬件工程师主要会用到的工具。具体的每一个工具可以参考我其他的文章介绍，会有详细的使用案例及优缺点分析，例如消费电子可侧重Altium与Keil。建议大家可以持续关注工具更新，有精力的小伙伴可以参与开源社区（如KiCad），这样能保持技术敏锐度，也能用到最新的功能，从而提高设计效率。
