MOSFET、IGBT是开关电源最核心也是最容易烧坏的器件！其原因大多是过压或过流导致功耗大增，从而使器件损坏，甚至可能会伴随爆炸。而SOA安全工作区测试，就是保障其安全工作的重要测试项目！
SOA安全工作区
SOA指的是安全工作区，由一系列限制条件组成的一个漏源极电压VDS和漏极电流ID的二维坐标图，当开关器件正常工作时的电压和电流都不应该超过该限定范围，此区域就是该开关器件的安全工作区域。SOA安全工作区是保证开关电源能够稳定工作而不出现损坏、炸机等问题的重要保证，是目前开关电源行业必要的测试项目之一。

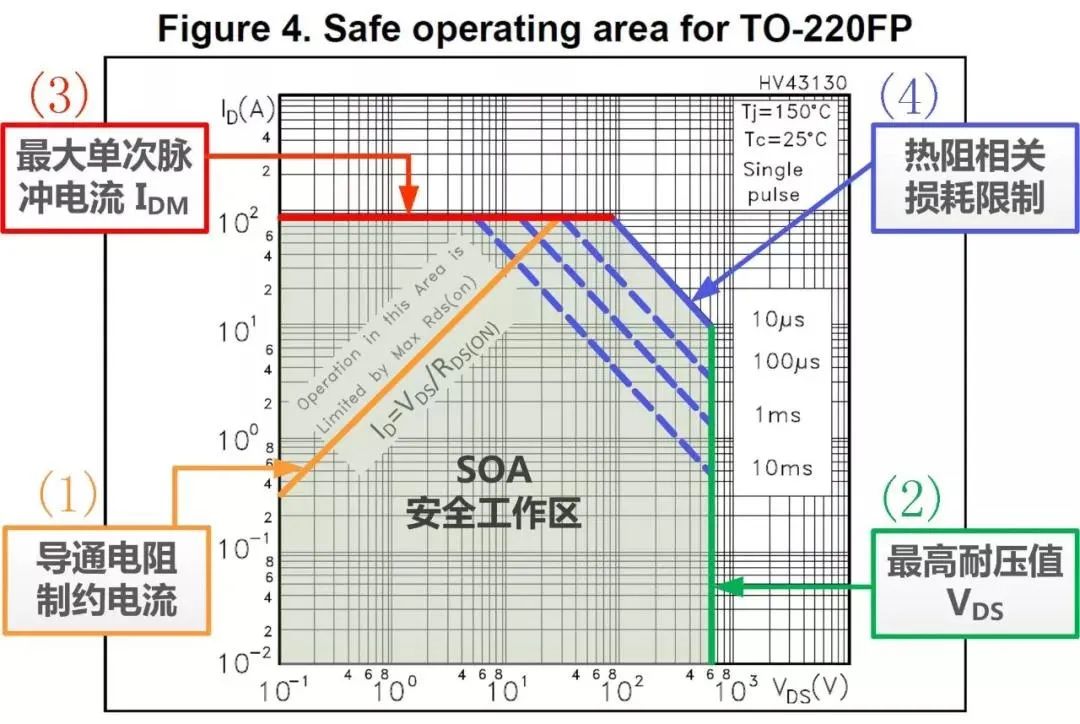

图1 SOA安全工作区
传统测试方法然而传统示波器存储深度较小，测试时间较短，而SOA测试需要多次测试来判断MOS管是否具备长期稳定性，所以需要耗费巨大的人力资源，而且某些产品使用环境不同，需要对不同工况做多次测试，由此造成的人力损耗难以估计。
ZDS示波器解决方案
1.支持连续测试，并统计通过及失败的总数次，该模式可用于连续烤机测试；
2.支持触碰（波形超出安全区域）停止、自动截图、声音提示操作；
3.安全工作区可通过电压、电流、功率限制设定，也可自定义设定。

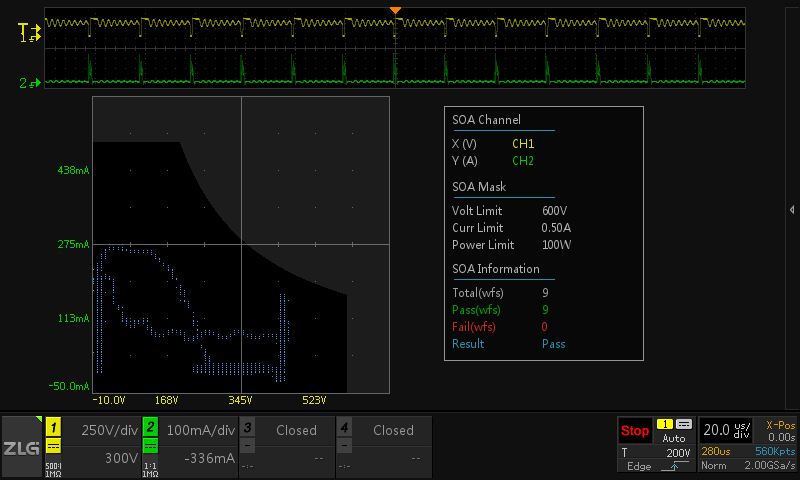

图2 SOA安全工作区分析界面
更多电源定制功能
除此之外，我们深入电源行业，推出电源分析插件集合！推出环路分析、谐波、冲击电流、开关损耗、SOA、等多种电源分析功能，已经服务国内近千家电源企业！并且未来，我们将深入电源行业，挖掘更多符合电源行业工程师需求的功能，持续不断为电源行业工程师提供优质的解决方案。

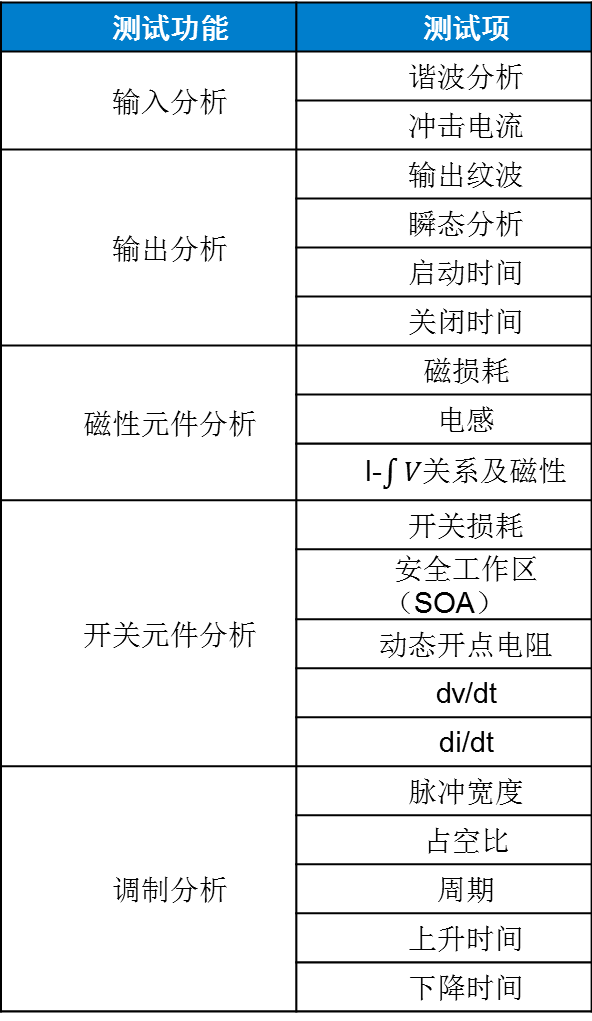

图3 ZDS电源分析插件
