在消费电子产品中，从一台智能手机、一只TWS耳机，到一个智能插座，其核心功能都依赖于印刷电路板（PCB）的稳定运行。对于硬件工程师来说，理解PCB设计不仅是完成设计任务的前提，更是掌握系统稳定性、电磁兼容性、生产效率的关键一环。
本文将结合工程实际，从布局、走线、器件布置等基础原理入手，结合典型消费电子产品案例，剖析设计中的关键技巧，并给出实用建议，帮助工程师打好PCB设计基本功。
一、PCB设计的基本原理与设计流程
PCB（Printed Circuit Board）设计的核心在于将电路原理图（schematic）中的逻辑关系，在有限空间内实现为物理连接。主要包括以下4个基础环节，首先是层叠结构设计（Stack-up），主要影响信号传播路径、电源阻抗、EMC性能。消费电子中常见为4层、6层、8层结构。
然后是元器件布局（Placement）主要考虑因素是
1.决定系统模块间的关系与连接路径，影响EMI、电源完整性和制造工艺。
2.一般遵循“先功能，后接口，再结构”的原则进行模块级布置。
3.如高频器件远离天线区，电源芯片靠近负载侧等。
其次是走线（Routing）
1.连接各元件引脚，必须兼顾信号质量、阻抗控制、线宽线距等参数。
2.对高速信号（如DDR、USB 3.0、HDMI）必须进行等长、差分对、参考地等处理。
最后是电源与接地设计
1.电源分布网络（PDN）必须确保不同模块电压稳定，抑制噪声。
2.接地层（GND）布局合理是抑制EMI的基础。
总结来说，标准PCB设计流程如下，原理图设计 → 封装库建模 → 元器件布局 → 信号走线 → 电源布线 → DRC检查 → Gerber导出。
二、实战案例解析
案例一：智能手机主板中的高速信号布线
在智能手机的主板设计中，布线密度高、信号种类复杂（AP、PMIC、射频、音频、存储），对走线规则要求极为严苛。例如某款2023年发布的安卓旗舰机采用了8层板设计，其中DDR和UFS信号使用台积电推荐的参考线宽0.09mm，差分间距0.15mm，严格控制阻抗在50Ω ±10%。如果DDR信号线长度偏差超过0.3mm，系统就可能无法正常启动。
通过等长控制、差分线屏蔽以及参考完整GND面，该方案有效控制了高速信号完整性。在EMC测试中，主板满足CISPR 32标准，未出现多频段谐波超标问题。
案例二：TWS耳机主板的布局优化
蓝牙耳机体积有限，通常采用双面PCB或小型HDI板。某品牌TWS耳机将射频模块和MCU、电池管理芯片紧凑布在同一面板。最初版本因蓝牙天线附近布有大电流Buck输出端，导致射频干扰严重，表现为通信距离仅8米左右。
在后续优化中，设计团队将天线前端走线区域清空，并将电源输出移至反面，由Via进行跨层连接，最终将稳定连接距离提升至12米以上。在EMC验证中也通过了ETSI EN 300 328限值要求。
案例三：智能音箱电源板的接地失误
某智能音箱在量产前进行预认证时，EMI测试出现150MHz及300MHz谐波超标。追查发现主板DC-DC模块与语音处理芯片的地未共地，导致回流路径不连续，产生严重共模干扰。
修复方案为在芯片底部添加一组跨层接地过孔，并优化层叠结构，由原4层升级为6层，中间添加独立电源层和参考GND层。最终测试结果满足FCC Part 15 Class B要求。
3.从设计规范到实践技巧的建议
对于消费电子中的PCB设计，以下建议经过验证具有实际指导意义，建议1：模块布局需考虑电源流向与信号流动，比如电源模块靠近负载布置，减小IR Drop；高频信号（如时钟线）走线距离短直为优，避免多次过孔；还有就是模拟与数字区域物理隔离，避免交叉干扰。
建议2：布线前必须规划好层叠与信号层顺序

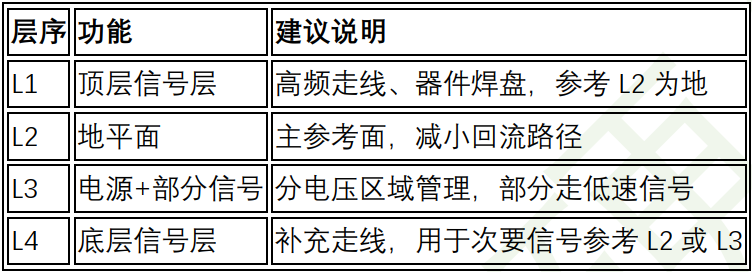

常见4层板推荐如下结构，这是最为经典的层叠结构，用得也非常普遍，最具性价比
建议3：严格遵守差分、等长与阻抗规则，具体来说USB、HDMI等需走差分线，间距、线宽、长度需匹配；DDR3/DDR4接口需严格等长（一般±10mil以内）；还有使用PCB仿真工具（如HyperLynx、Sigrity）对高速信号进行SI/PI分析。
建议4：合理利用过孔，避免信号中断，比如高频信号避免频繁换层，必须跨层时应添加GND过孔；如果同一信号回流路径应保持连续，防止形成天线效应；可以使用使用盲/埋孔可提高布线密度，但增加加工难度与成本。
四、常见问题与避免策略

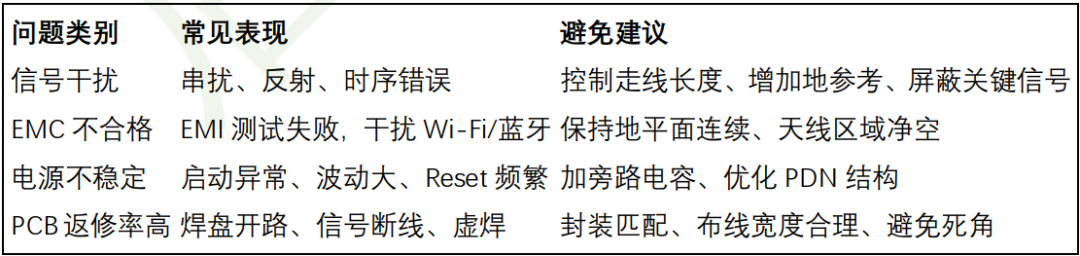

许多初学者在PCB设计中会遇到以下问题，初步处理建议如下，如果无法解决则需要仿真和实测去迭代
结语
基础扎实，事半功倍。PCB设计虽然属于硬件开发的中间环节，但对整机性能影响深远。尤其在消费电子行业，产品迭代快、EMC要求高、空间紧凑，稍有不慎就可能影响整个系统稳定性。对于工程师而言，掌握基本的布局原则、走线规范和器件摆放逻辑，是提升设计质量和项目效率的基础。
从手机到智能家居，从音频到无线通信，PCB设计决定着电子产品是否可靠运行。只有持续学习、复盘案例、实践改进，才能在看似“布线”的工作中掌握真正的系统设计能力。
