画 PCB 到底要不要加泪滴？”

这个问题能让电子圈新老工程师争论半天：有人坚持全板必加，说这是提升可靠性的 “保命操作”；有人却坚决反对，吐槽高频板加了信号直接崩。更让人困惑的是，明明都是资深工程师，做法却截然相反。

其实泪滴没有 “非加不可” 或 “绝对不加” 的标准答案，关键在于摸清它的真实作用，找对适配场景。今天就用大白话讲透 PCB 泪滴的核心逻辑，看完再也不用纠结！

先搞懂：泪滴不是 “装饰”，是 5 大实用功能的集合体

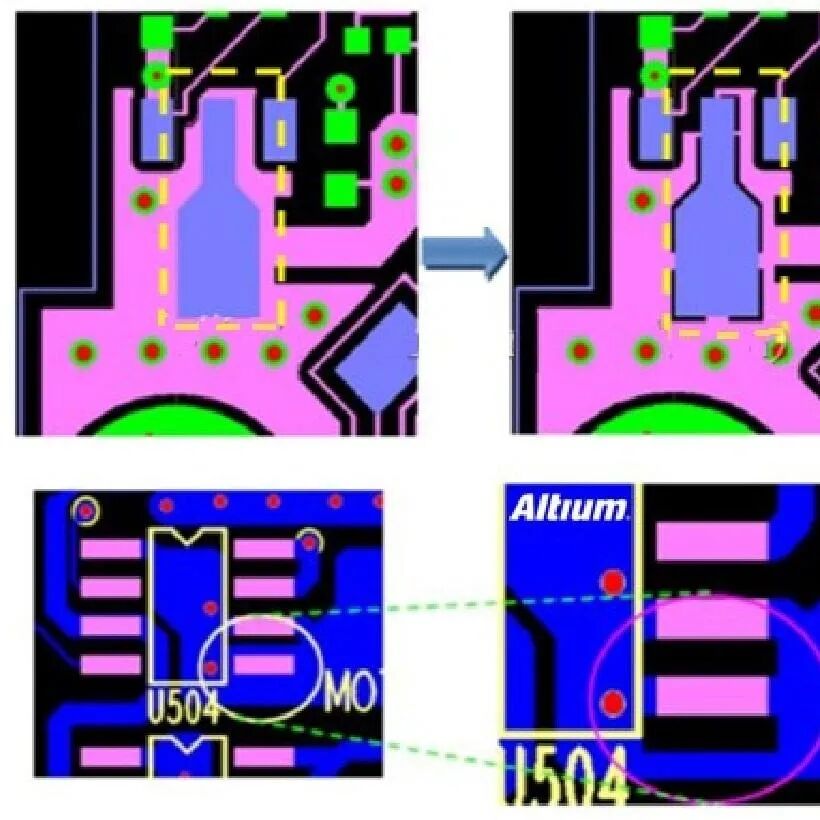

所谓泪滴，就是 PCB 走线与焊盘、过孔之间那片水滴状或弧形的过渡铜区，看似不起眼，却藏着 5 个关键作用：

1、给连接 “加固”
就像衣服接缝处的加固条，泪滴能增大走线与焊盘的接触面积，分散外力冲击。不管是产品运输中的震动、使用时的插拔，还是后期维修拆接插件，都能避免焊盘和线路一起被扯断，机械强度直接翻倍。
2、保护焊盘不 “罢工”
多次焊接时，焊盘会反复承受热胀冷缩的应力，容易翘起剥离；生产时的蚀刻不均、过孔偏位也可能让焊盘开裂。泪滴能像缓冲垫一样吸收热应力，减少这些故障风险。
3、让信号 “走得顺”
走线和焊盘宽度突变时，信号容易反射衰减。泪滴的平缓过渡能减少阻抗跳变，让信号传输更顺畅，避免出现 “堵车” 情况。
4、提高生产 “合格率”
钻孔时钻头难免有微小漂移，泪滴的额外铜余量能 “兜底”，防止钻孔偏离导致线路断开；同时还能减少蚀刻过程中的过切问题，让工厂生产时容错率更高。
5、颜值 “加分项”
比起生硬的直角连接，泪滴让走线与焊盘过渡更自然，整个 PCB 板看起来更规整专业，视觉效果直接升级。

这些场景，泪滴是 “刚需”，不加必踩坑

根据实际应用场景，以下 4 种情况建议优先加泪滴，能大幅降低产品失效风险：

汽车电子、工业控制器、频繁插拔的连接器接口等产品，长期处于振动、碰撞或插拔状态，走线与焊盘的连接处是应力集中的 “薄弱点”。建议选择圆角或 “雪人” 型泪滴，能有效分散应力，避免使用中出现断裂故障。

5G 通信模块、高速存储器接口等高频高速电路，对信号完整性要求极高。不能盲目加泪滴，应优先采用平滑过渡的弧形泪滴，并且一定要通过仿真验证阻抗匹配性，避免因泪滴导致信号失真。

手机主板、可穿戴设备等高密度板卡，布线空间极其紧张，全板加泪滴会占用额外空间，影响走线密度。建议只在关键焊盘、过孔处添加，非核心区域可省略，平衡可靠性与布线效率。

对于低成本消费电子产品，若合作的 PCB 厂商工艺能力一般（比如钻孔精度较低），可适当增大泪滴覆盖面积，用设计补偿工艺不足，提升量产良率；若厂商工艺成熟，则可按常规尺寸设置，避免浪费空间。

这 3 个地方，加泪滴等于 “埋雷”，慎加！

并非所有场景都适合加泪滴，以下情况盲目添加只会得不偿失：

1、阻抗敏感区域
天线、差分对部分等对阻抗要求极高的区域，加泪滴前必须做阻抗验证。一旦泪滴导致阻抗不匹配，会直接影响产品性能，反而不如不加。
2、超高密度板卡
：微型传感器、极致精简的手机主板等产品，本身布线密度已经拉满，泪滴会进一步压缩走线空间，可能导致布线困难甚至短路风险，需谨慎评估后再决定。
3、低复杂度电路
简单控制板、普通消费类小电器等产品，对机械强度和信号完整性要求较低，加泪滴带来的收益有限，反而会增加设计时间。为了简化流程，提高效率，可直接省略泪滴设计。
