如何用ATmega16单片机驱动字符型液晶显示芯片

如何用ATmega 16单片机，来驱动字符型液晶显示芯片？

这个RT1601液晶显示模块，使用的是S6A0069显示芯片。

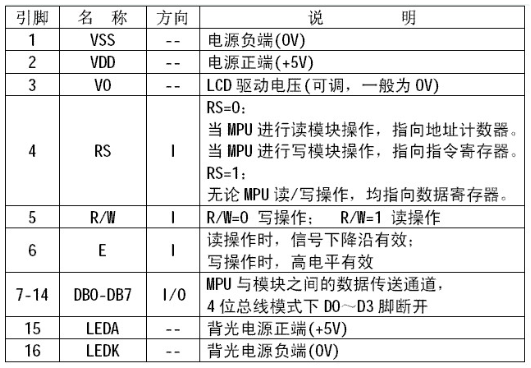

各个引脚简单说明一下：

控制和数据引脚配置如下：

-------------------------------

PORTD_0 -RS

PORTD_1 - R/W

PORTD_2 - E

PORTA - DATA BUS

------------------------------

LCD.h

1#ifndef_LCD_H_

2#define_LCD_H_

3/*****************************************

4RS-PORTD_0

5R/W-PORTD_1

6E-PORTD_2

7DB-PORTA

8******************************************/

9voidLCD_Set_RS（void）;

10voidLCD_Clear_RS（void）;

11voidLCD_Set_RW（void）;

12voidLCD_Clear_RW（void）;

13voidLCD_Set_E（void）;

14voidLCD_Clear_E（void）;

15voidLCD_CheckBF（void）;

16//WriteCommand

17voidLCD_Write_Cmd（unsignedcharbyCmd）;

18//WriteData

19voidLCD_Write_Data（unsignedcharbyData）;

20voidLCD_Delay_5ms（void）;

21voidLCD_Delay_500ms（void）;

22voidLCD_PortInit（void）;

23

24//ApplicaTIonInterface

25voidLCD_Init（void）;

26voidLCD_Display（char*pstrText）;

27

28#endif

29

LCD.c

这里是液晶驱动的实现部分，对外开放两个接口：LCD_Init， LCD_Display。（我这个模块，是两行显示的，共16个字符）

1#include“LCD.h”

2#include

3#include

4

5/*****************************************

6RS-PORTD_0

7R/W-PORTD_1

8E-PORTD_2

9DB-PORTA

10******************************************/

11

12

13voidLCD_Set_RS（void）

14{

15PORTD“=（1《《0）;

16

17return;

18}

19

20voidLCD_Clear_RS（void）

21{

22PORTD&=~（1《《0）;

23

24return;

25}

26

27voidLCD_Set_RW（void）

28{

29PORTD”=（1《《1）;

30

31return;

32}

33

34voidLCD_Clear_RW（void）

35{

36PORTD&=~（1《《1）;

37

38return;

39}

40

41voidLCD_Set_E（void）

42{

43PORTD“=（1《《2）;

44

45return;

46}

47

48voidLCD_Clear_E（void）

49{

50PORTD&=~（1《《2）;

51

52return;

53}

54

55voidLCD_CheckBF（void）

56{

57DDRA=0x00;//Input

58

59LCD_Clear_RS（）;

60LCD_Set_RW（）;

61LCD_Set_E（）;

62while（PINA&0x80）

63{

64;

65}

66LCD_Clear_E（）;

67

68DDRA=0xFF;//Output

69

70return;

71}

72

73//WriteCommand

74voidLCD_Write_Cmd（unsignedcharbyCmd）

75{

76LCD_CheckBF（）;

77

78LCD_Clear_RS（）;

79LCD_Clear_RW（）;

80LCD_Set_E（）;

81PORTA=byCmd;

82LCD_Clear_E（）;

83

84return;

85}

86

87//WriteData

88voidLCD_Write_Data（unsignedcharbyData）

89{

90LCD_CheckBF（）;

91

92LCD_Set_RS（）;

93LCD_Clear_RW（）;

94LCD_Set_E（）;

95PORTA=byData;

96LCD_Clear_E（）;

97

98return;

99}

100

101voidLCD_Delay_5ms（void）

102{

103unsignedinTI=5552;

104while（i--）

105{

106;

107}

108

109return;

110}

111

112voidLCD_Delay_500ms（void）

113{

114unsignedchari=5;

115unsignedcharj=0;

116

117while（i--）

118{

119j=7269;

120while（j--）

121{

122;

123}

124}

125

126return;

127}

128

129//PorTInit

130voidLCD_PorTInit（void）

131{

132PORTD=0x00;

133DDRD=0xFF;//Output

14DDRA=0xFF;

135

136return;

137}

138

139//LCDInit

140voidLCD_Init（void）

141{

142LCD_PortInit（）;

143

144LCD_Delay_500ms（）;

145

146LCD_Write_Cmd（0x38）;//FunctionSet.8bitdatalength，2-line，5*8font

147LCD_Delay_5ms（）;

148LCD_Write_Cmd（0x0C）;//DisplayON/OFFControl.DisplayON，CursorOFF，BlinkOFF

149LCD_Delay_5ms（）;

150LCD_Write_Cmd（0x01）;//DisplayClear.

151LCD_Delay_5ms（）;

152LCD_Write_Cmd（0x06）;//EntryModeSet.Incrementmode，Entireshiftoff

153

154return;

155}

156

157voidLCD_Display（char*pstrText）

158{

159unsignedchari=0;

160

161LCD_Write_Cmd（0x80”0x00）;//1LinePosition

162while（*pstrText！=0x00）

163{

164if（i==8）

165{

166LCD_Write_Cmd（0x80“0x40）;//2LinePosition

167}

168

169LCD_Write_Data（*（pstrText++））;

170i++;

171}

172

173return;

174}

175

176

client端调用如下：

1//ICC-AVRapplicationbuilder:2008-6-48:41:19

2//Target:M16

3//Crystal:4.0000Mhz

4#include

5#include

6#include”LCD.h“

7

8voidmain（void）

9{

10LCD_Init（）;

11LCD_Display（”RT1601DemobyWF“）;

12

13while（1）

14{

15;

16}

17

18return;

19}
