1.1 什么是诊断会话？

诊断会话是UDS协议中用于分层管理诊断功能和访问权限的核心机制。它定义了ECU与诊断工具之间通信的“上下文”或“模式”，每种模式提供不同的功能集和访问级别。

可以将诊断会话理解为：

• 安全等级系统：像游戏中的难度级别，不同级别解锁不同功能

• 情景模式：像手机的“静音模式”、“飞行模式”，各模式有不同行为

• 工作空间：像办公室的不同房间，每个房间有特定用途和设备

1.2 为什么需要分层会话？

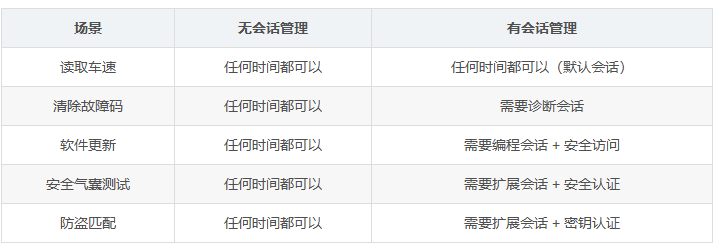

让我们通过一个对比表格理解分层会话的必要性：

现实世界类比：

• 默认会话：像超市的购物区，任何人都可以进入浏览

• 扩展会话：像超市的员工区，需要员工卡才能进入

• 编程会话：像超市的金库，需要特殊授权和保安陪同

UDS协议定义了三种标准诊断会话，构成了完整的三级安全体系：

2.1 默认会话 (Default Session) - “公共区域”

服务ID: 0x10 0x01

特征：

• ECU启动后的初始会话

• 功能最有限，安全性最高

• 自动超时返回（安全保护）

• 类似手机的“锁屏状态”

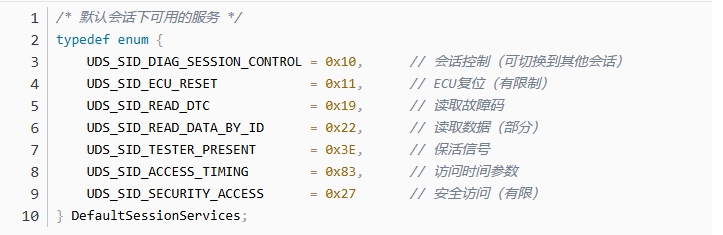

可用服务示例：

2.2 扩展会话 (Extended Session) - “工程师工作区”

服务ID: 0x10 0x03

特征：

• 解锁更多诊断功能

• 需要明确的请求进入

• 通常需要安全访问授权

• 类似手机的“开发者模式”

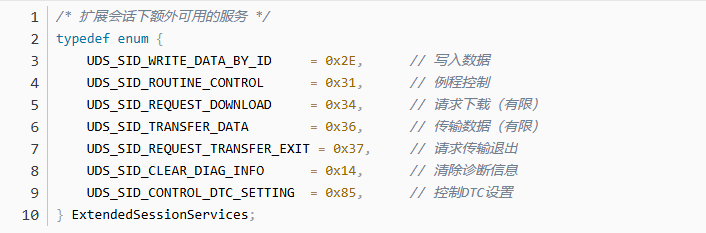

额外可用服务示例：

2.3 编程会话 (Programming Session) - “手术室”

服务ID: 0x10 0x02

特征：

• 最高权限级别

• 用于软件更新和参数编程

• 严格的安全要求

• 类似手机的“恢复模式”

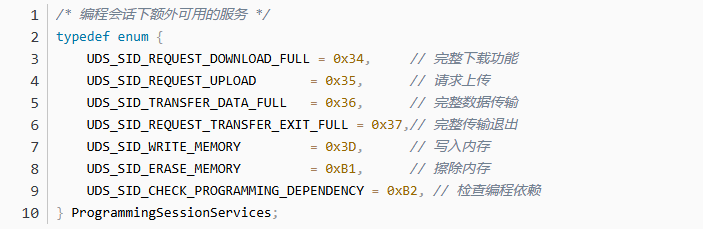

额外可用服务示例：

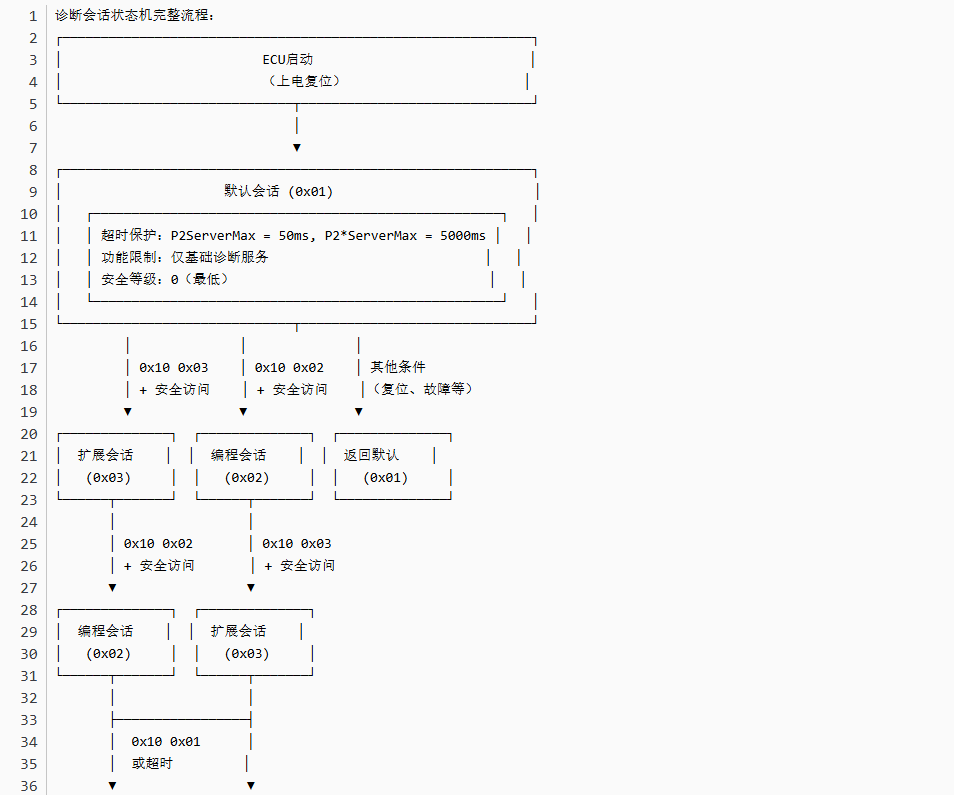

3.1 会话状态机完整视图

诊断会话不是静态的，而是动态的状态系统。让我们通过状态机图理解其工作原理：

3.2 会话转换规则详解

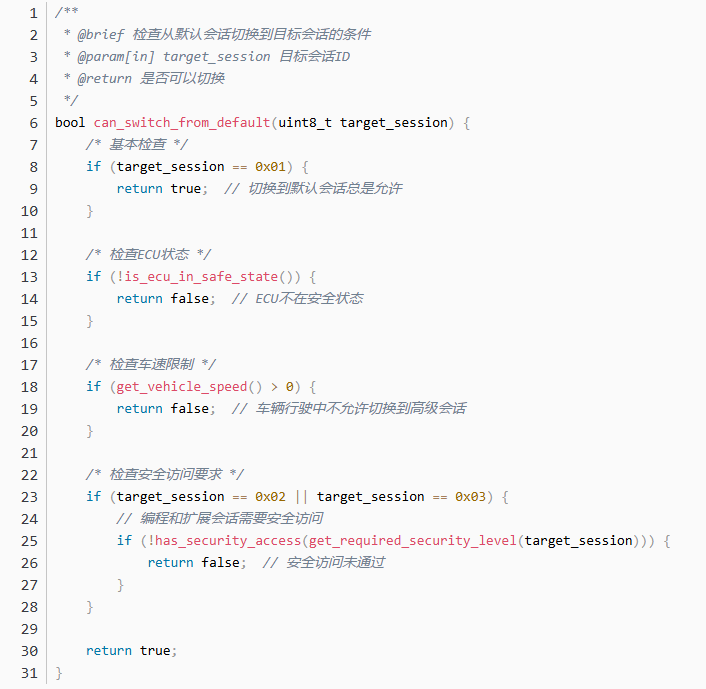

规则1：从默认会话到扩展/编程会话

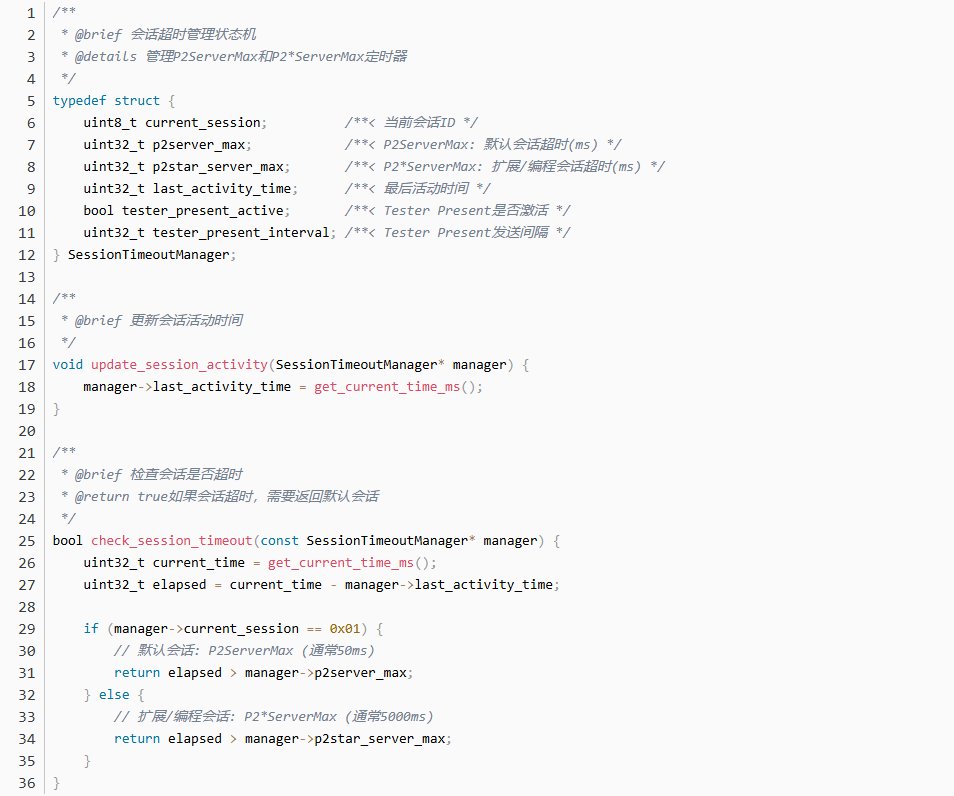

规则2：会话保持与超时

4.1 安全访问如何与会话协同工作

安全访问（27服务）和诊断会话（10服务）是UDS安全体系的两大支柱。它们的关系如下：

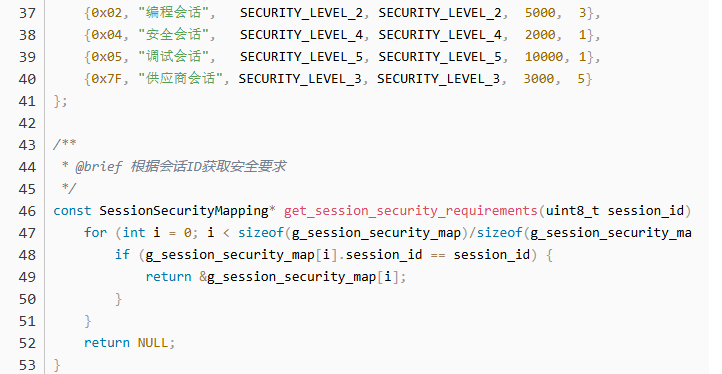

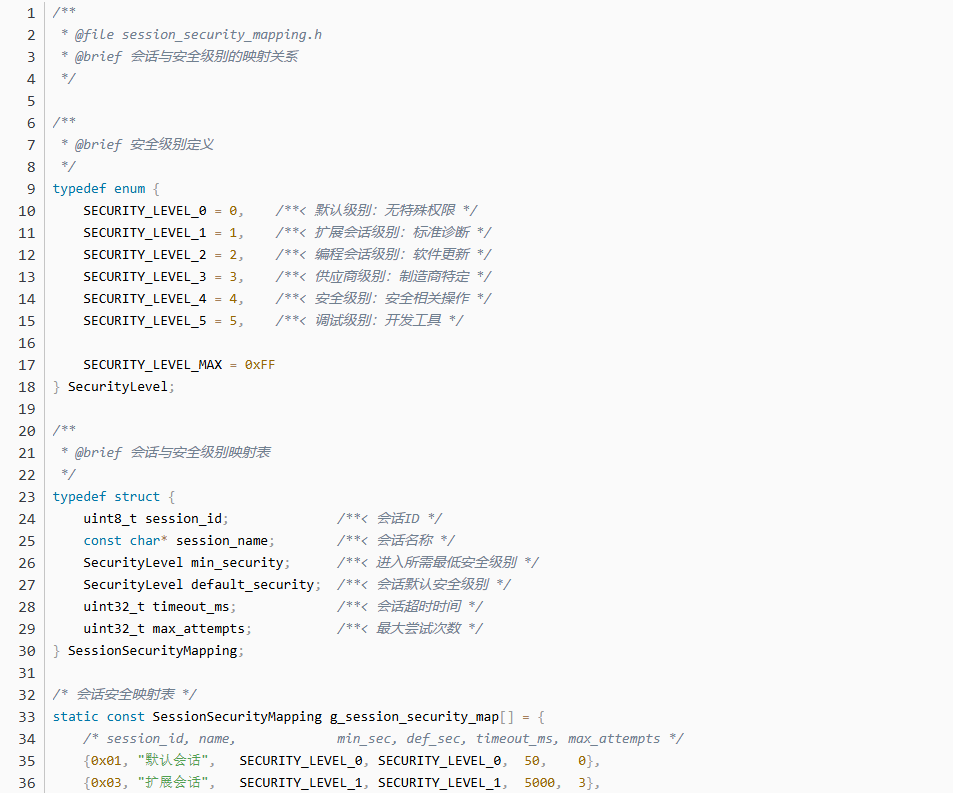

4.2 安全级别与会话的映射

让我们通过一个完整的ECU软件更新案例，展示诊断会话在实际中的应用。这个案例将展示从默认会话开始，经过安全访问，进入编程会话，执行软件更新，最后返回默认会话的完整流程。

5.1 场景描述

一辆汽车的发动机控制单元（ECU）需要软件更新以修复一个bug。技师使用诊断工具执行以下步骤：

1. 连接诊断工具，ECU处于默认会话

2. 切换到扩展会话进行预检查

3. 通过安全访问认证

4. 切换到编程会话

5. 下载新的软件

6. 验证软件完整性

7. 重置ECU

8. 返回默认会话

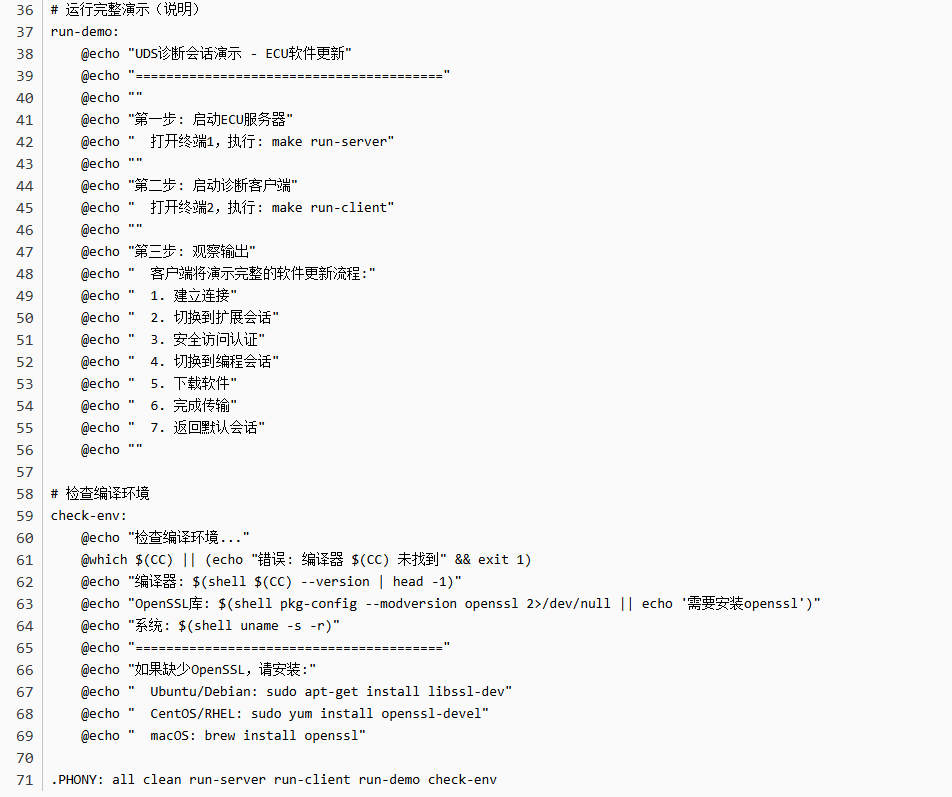

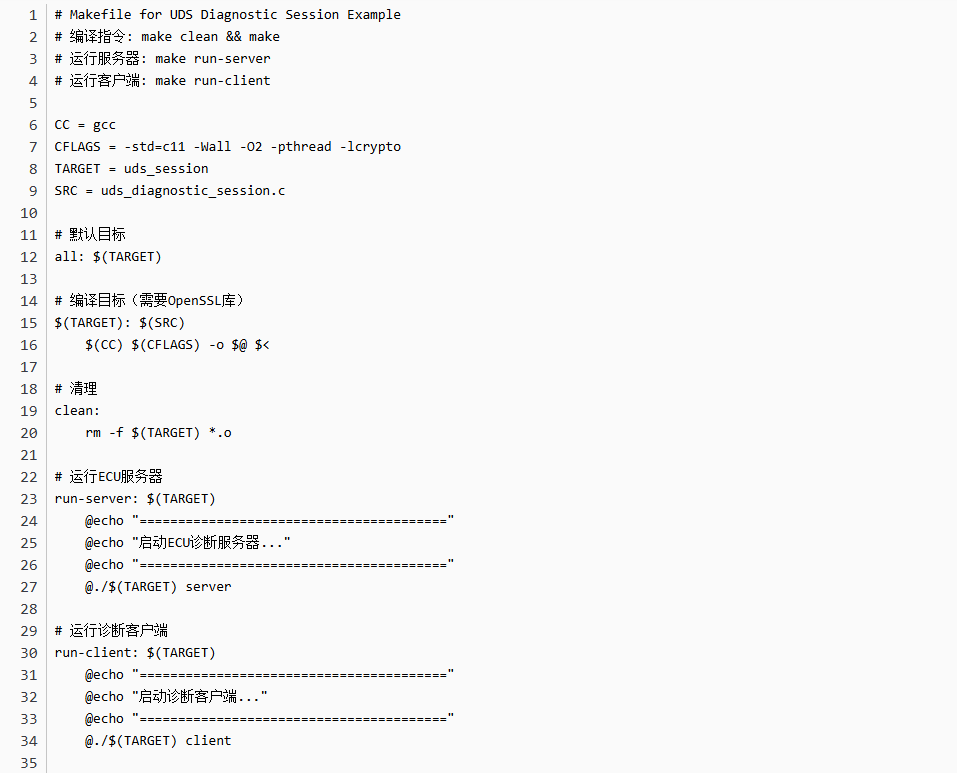

5.2 Makefile文件

5.3 运行说明与结果解读

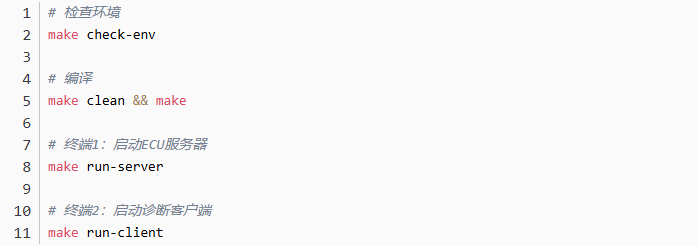

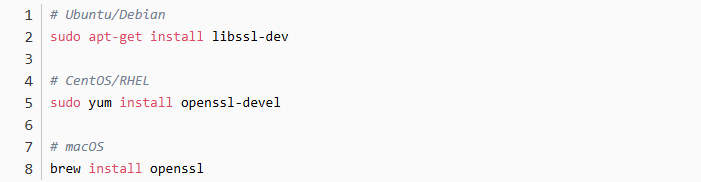

安装依赖：

编译和运行：

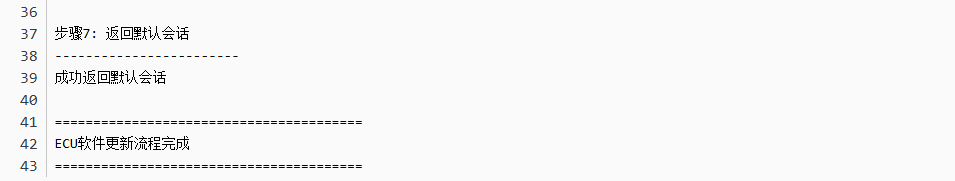

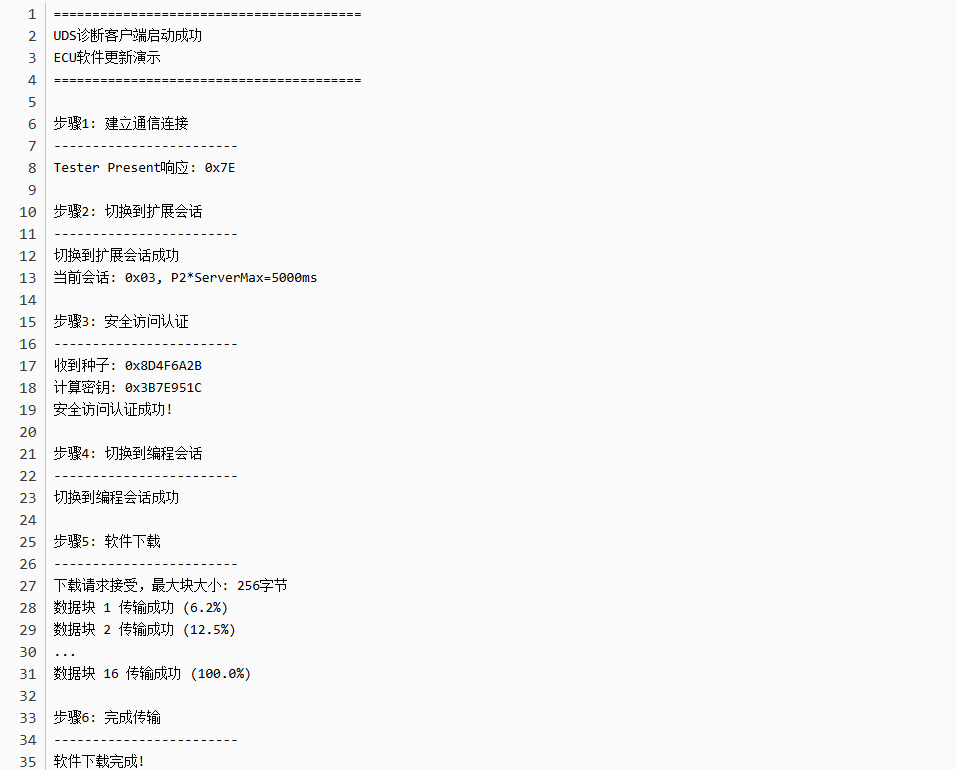

预期输出（诊断客户端）：

流程解读：

1. 建立连接：Tester Present确保通信链路正常

2. 扩展会话：切换到工程师工作区，解锁更多功能

3. 安全认证：通过种子-密钥机制验证诊断工具身份

4. 编程会话：进入最高权限模式，准备软件更新

5. 软件下载：分块传输新固件，确保数据完整性

6. 返回默认：完成更新后，自动返回安全模式

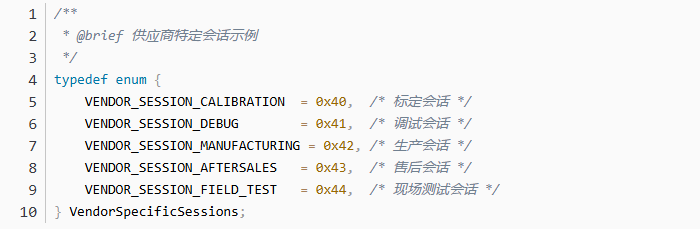

6.1 供应商特定会话

除了标准会话，制造商可以定义自己的会话：

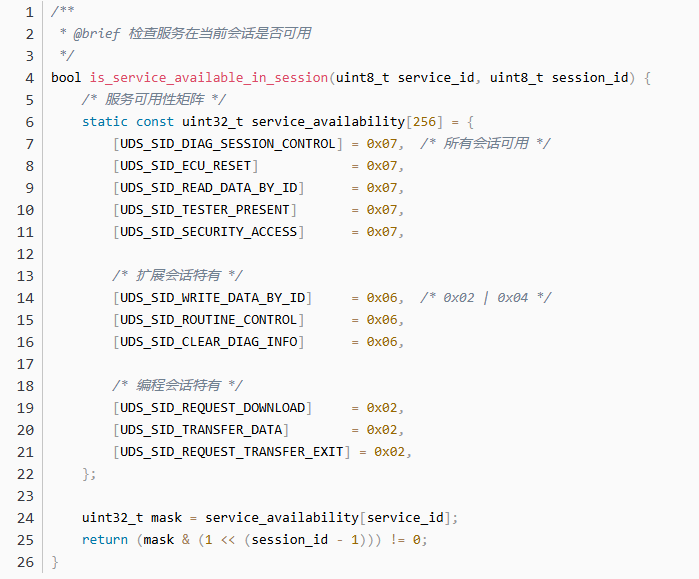

6.2 会话依赖的服务可用性

不同会话下服务的可用性通过条件编译或运行时检查实现：

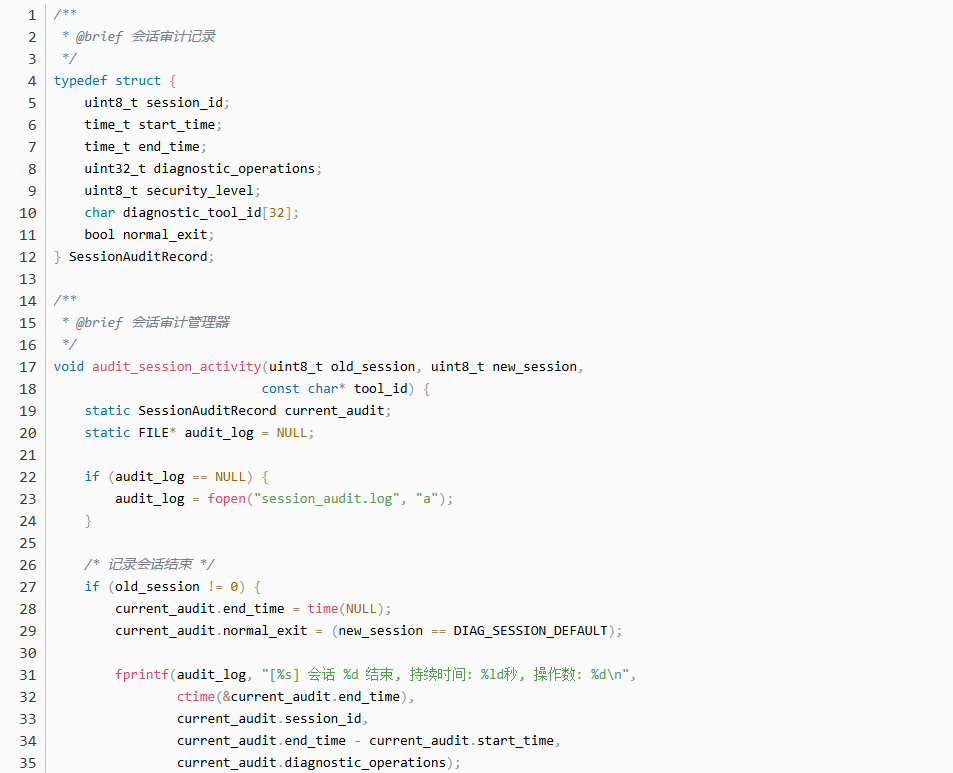

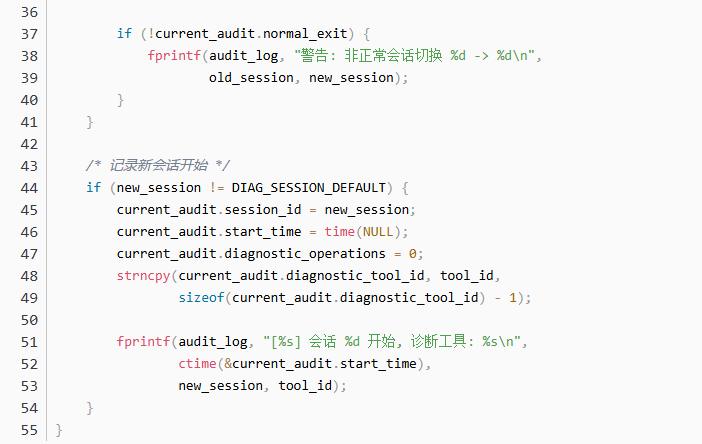

6.3 会话审计与日志

7.1 自适应诊断会话

随着汽车智能化，诊断会话也在进化：

1. 上下文感知会话：基于车辆状态自动调整会话权限

2. 动态安全策略：根据风险等级调整安全要求

3. 机器学习增强：异常检测识别恶意诊断行为

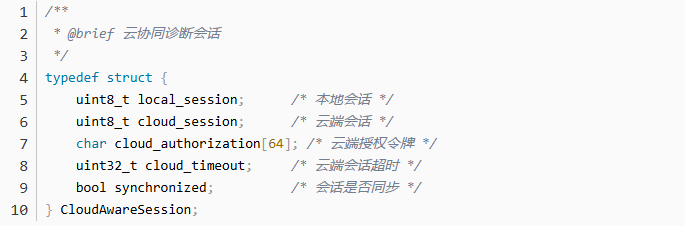

7.2 云端协同诊断

7.3 量子安全诊断

为应对量子计算威胁，未来诊断会话可能采用：

• 后量子加密算法：抗量子破解的安全访问

• 量子密钥分发：基于物理原理的绝对安全

• 区块链审计：不可篡改的诊断记录

通过这次深度探索，我们揭开了UDS诊断会话的神秘面纱。这个看似简单的"会议室"系统，实际上是现代汽车电子安全体系的基石。它不仅仅是技术实现，更是安全哲学的体现：

• 最小权限原则：每个会话只提供必要的功能

• 防御深度：多层安全措施保护关键操作

• 故障安全：超时机制确保异常时自动恢复安全状态

• 可审计性：完整记录所有诊断操作

诊断会话的演进反映了汽车工业从机械产品到智能系统的转变。随着软件定义汽车时代的到来，诊断会话将扮演更加关键的角色：

• OTA更新的安全门户

• 预测性维护的数据通道

• 自动驾驶的故障恢复机制

• 车联网的安全交互接口

理解诊断会话，就是理解现代汽车如何平衡功能丰富性与系统安全性，如何在开放诊断与防止滥用之间找到精妙的平衡点。

正如一座城堡需要精心设计的门禁系统、不同区域的访问权限和严密的监控，现代汽车的ECU也需要诊断会话这样的智能门禁系统。它确保了：

• 正确的人（授权技师）

• 在正确的时间（车辆安全状态）

• 以正确的方式（适当的会话权限）

• 做正确的事（合法的诊断操作）

这种设计哲学不仅适用于汽车诊断，也适用于所有需要分层安全控制的复杂系统。从工业设备到医疗仪器，从智能家居到国家基础设施，类似的设计模式正在保护着我们的数字世界。
